4 плагина от компании IEK для работы с электрикой и светом

1. Плагин МКНС IEK® для Revit

Чем полезен?

— Позволяет построить кабельные лотки из элементов библиотечной базы;

— Помогает выгрузить спецификации продукции из Revit;

— Сохраняет библиотечную базу элементов продукции в Revit.

— Автоматически рассчитывает спецификации для экономии времени и избежания ошибок от ручного подсчета длин кабельных трасс и количества аксессуаров.

— Есть возможность обновлять информацию по базе данных оборудования IEK в режиме реального времени.

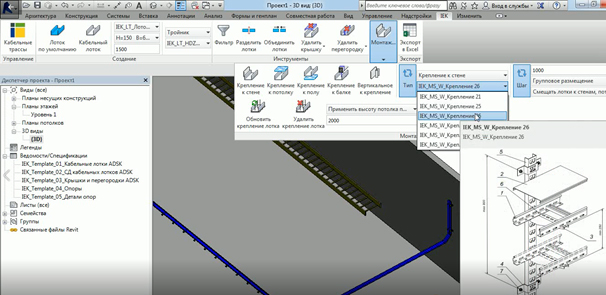

image-0

У плагина интуитивно-понятный интерфейс, чтобы процесс проектирования шел быстрее и автоматизированнее.

Скачать плагин для REVIT 2016-2019

Скачать плагин для REVIT 2020-2021

Обучающие видео по работе с плагином:

Установка и настройка плагина в REVIT 2016-2019

Черчение КНС

Расстановка подвесов для КНС

Вывод спецификации REVIT

2. Плагин IEK Lighting для Dialux

Чем полезен?

— Подбирает в проект светильники по параметрам;

— Изучает технические характеристики;

— Скачивает ies-файл;

— Экспортирует ies-файл в Dialux evo и Dialux 4;

— Экспортирует информацию о светильнике в pdf.

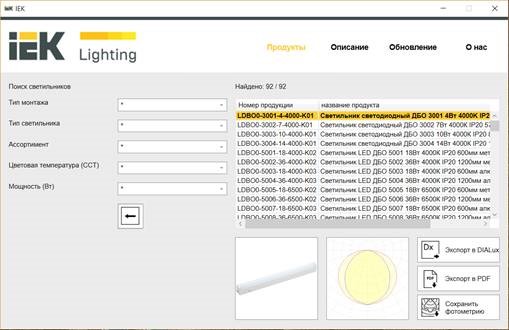

image-0

Порядок работы плагина после установки на компьютер:

1. Запустить ярлык на рабочем столе.

2. Открыть вкладку «Изготовитель» в Dialux.

3. При подключении к интернету плагин будет автоматически уведомлять о доступных обновлениях каталога.

Скачать Dialux бесплатно

Скачать плагин

3. Плагин SmartLine для проектирования линий электропередачи 0,4 кВ

Чем полезен?

— Есть спецификация оборудования, изделий и материалов по ГОСТ 21.110-2013 с экспортом на чертеж, в Excel или Writer;

— Есть поопорная спецификация;

— Автоматически расстанавливает опоры;

— Рассчитывает пересечения ВЛ с инженерными сооружениями;

— Содержит ведомость опор, траншей и работ;

— Ведет кабельный журнал по ГОСТ 21.607-2014.

image-0

Содержит весь перечень оборудования АСИП IEK.

Состав всех узлов основан на альбомах ТПР IEK:

НТЦ-35.0016 Одноцепные, двухцепные и переходные железобетонные опоры ВЛИ-0,4 кВ с СИП-2 с линейной арматурой компании IEK.

НТЦ-36.0017 Одноцепные, двухцепные и переходные деревянные опоры ВЛИ-0,4 кВ с СИП-2 с линейной арматурой компании IEK.

Фишки плагина:

— Бесплатный;

— Имеет базу типовых решений онлайн и её локальную копию для автономной работы без интернета;

— Выходная документация на русском и украинском языках;

— Не создает своих объектов, а максимально использует возможности платформы, тем самым исключая  проблемы совместимости.

Скачать для AutoCad

Скачать для NanoCad

Обучающее видео

Инструкция по установке



4. Плагин IEK_Busduct шинопроводы, первая версия

Чем полезен?

— Позволяет создавать участки шинопроводов с возможностью выбора основных характеристик;

— Разрезает участки шинопроводов на сегменты (в зависимости от длины);

— Соединяет элементы для редактирования участка;

— Маркирует элементы для спецификаций и схем. Создатели плагина предупреждают, что эта функция может вызвать закрытие плагина.

Установить Busduct можно для любой версии Revit не старше Revit 2019.

Скачать плагин

У IEK есть тех.поддержка. Вопросы по установке или работе плагинов можно писать в Телеграм или в Ватсап
