3D-модели для проектирования системы автоматической пожарной пожарной сигнализации ЮНИТРОНИК 496М
Адресно-аналоговая система сигнализации и управления ЮНИТРОНИК 496М

В настоящее время слаботочные системы и, в том числе, системы сигнализации, являются наименее развитыми, с точки зрения проектирования в BIM, разделами проектирования. Компания «ЮНИТЕСТ», как один из производителей оборудования систем безопасности, представляем первую пилотную партию 3D-моделей оборудования адресно-аналоговой системы сигнализации и управления ЮНИТРОНИК 496М для использования в проектах:

-          приемо-контрольный прибор «ЮНИТРОНИК 496М»;

-          дымовой пожарный извещатель ИП 212-108 МАКС;

-          ручной пожарный извещатель МАКС-ИПР;

-          адресный расширитель (адресную метку) МАКС-ТК;

-          адресный релейный блок (адресный модуль) МАКС-У.

Краткие сведения о системе. Адресно-аналоговая система ЮНИТРОНИК 496М предназначена для своевременного обнаружения очага пожара и/или несанкционированных проникновений в помещения защищаемого объекта, а также формирования управляющих сигналов для включения систем оповещения, пожаротушения, незадымляемости и т.п.

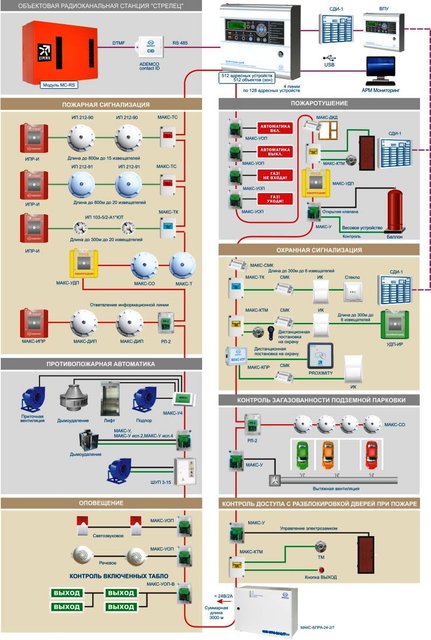

Система состоит из адресного прибора приемно-контрольного охранно-пожарного и управления (ППКОПУ) «Юнитроник 496М» и адресных устройств (АУ). Обмен данными между прибором и АУ производится по четырем 2-х проводным адресным линиям длиной до 3000 м каждая, с возможностью соединения линии петлей и подключения ответвлений через размыкатели линии (РЛ).  РЛ - защищают линию при КЗ в ответвлениях. В каждую линию можно включить до 128 АУ. Т.о., емкость одного прибора составляет 512 АУ. При программировании АУ объединяются в зоны – пожарные, охранные, инженерные (всего 512 зон каждого типа). Вся информация о событиях в системе и действиях персонала с указанием конкретных фамилий сохраняется в энергонезависимой памяти ППКОПУ – всего 2048 событий.

К ППКОПУ по линии связи RS-485 возможно подключение до 7 дополнительных устройств - информационных табло (ИТ), выносных пультов индикации и управления (ВПУ и СДИ) на удалении до 1000 м. ИТ разработаны специально для жилых домов и показывают номера подъезда и этажа при формировании сигнала «Пожар». ВПУ дублируют все функции контроля и управления, доступные с прибора. СДИ предназначены для более наглядного отображения информации о тревогах с помощью светодиодов и надписей-наименований 32 зон/помещений, а также для простоты управления (кнопки).

Для крупных объектов возможно объединение ППКОПУ при помощи контроллера МАКС-КДИ-01 (4 линии RS-485 по 8 ППКОПУ – более 16 000 адресов) или ЮНИТРОНИК-АРМ. На передней панели АРМ расположен 19" TFT монитор с сенсорным вводом.

Также с помощью модулей Ethernet U-2 возможно объединение ППКОПУ по локальной сети и вывод информации на персональный компьютер с установленным ПО «Мониторинг».

Адресно-аналоговые пожарные извещатели - АПИ (дымовые, тепловые максимально-дифференциальные, газовые (реагируют на повышение уровня СО)) обеспечиваю сверхраннее обнаружение очага возгорания. Газовые пожарные извещатели могут использоваться и в качестве датчиков-газоанализаторов – для контроля загазованности воздуха подземных автопарковок.

Адресные ручные пожарные извещатели (МАКС-ИПР) и устройства дистанционного пуска (МАКС-УДП) выполнены в удобном, функциональной корпусе (толщина - 27 мм). УДП выпускаются в различном цветовом исполнении с соответствующими надписями (ПУСК ПОРОШОК, ПУСК НАСОСА, ДЫМОУДАЛЕНИЕ, и т.п.).

Адресные метки - АМ, выполняют функцию адресных расширителей и позволяют подключать к системе любые неадресные охранные (ОИ) и пожарные извещатели (ПИ).

Адресные модули - МА, управляют устройствами пожарной автоматики, пожаротушения и оповещения.

Система ЮНИТРОНИК-496М поддерживает специальные алгоритмы управления пожарной автоматикой, что существенно облегчает пуско-наладочные работы. Расширенные возможности по созданию многонаправленного газового, порошкового, аэрозольного пожаротушения; как с централизованным, так и с дистанционным управлением постановкой/снятием с охраны позволяют создать до 256 направления пожаротушения.

Контроллеры считывателей ключей Touch Memory (КТМ) и карт Proximity (КПР) позволяют оборудовать защищаемый объект системой управления и контроля доступа (СКУД).

К ключевым преимуществам передовой системы ЮНИТРОНИК-496М можно отнести:

1. Приемлемая стоимость: оптимальное соотношение цена/качество. ЮНИТРОНИК-496М открывает новые возможности оснащения крупных и средних объектов современными адресными системами пожарной автоматики и охранной сигнализации.

2. Элементарный и быстрый монтаж: работа с кабелями малого сечения типа UTP-1, автоадресация и автоматическое опознавание типа адресного устройства, встроенный конфигуратор позволяет программировать систему без компьютера.

3. Высокий уровень безопасности: оповещение дежурного персонала о возникших событиях на встроенном в ППКПУ ЖК-дисплее, контроль целостности адресной линии, всех шлейфов и цепей управления, режим «День/ночь» дымовых извещателей снижает вероятность ложного срабатывания в дневное время

4. Простота технического обслуживания. Система самотестирования всех адресных устройств; проверка уровня запыленности дымовых пожарных извещателей (в %) непосредственно с прибора и простая замена неисправных устройств благодаря автоматической адресации позволяет обслуживать систему на основании сообщений прибора.

Более подробную информацию о адресно-аналоговой системе сигнализации и управления ЮНИТРОНИК-496М и других разработках компании ЮНИТЕСТ можно найти на сайте www.unitest.ru. Специалисты компании готовы помочь всем покупателям, как на этапе подбора оборудования, так и на этапе монтажа.
