Альбомы 2D узлов ПЕНОПЛЭКС в Autodesk Revit
![Альбомы 2D узлов ПЕНОПЛЭКС в Autodesk Revit](/uploads/blogs/2024-02/пеноплэкс обложка_65df1badf0ea7.png)
Для оформления документации в Autodesk Revit компания ПЕНОПЛЭКС разработала 2D альбомы узлов. Использование альбомов с готовыми вариантами примыканий позволяет сократить время при оформлении чертежей. Вы можете использовать готовые листы для детализации примыканий или можете использовать наши аннотативные элементы для оформления узлов на основе реальных 3D элементов из вашей модели. Альбомы узлов систем разработаны в версии Autodesk Revit 2020 на основе стандартного шаблона ADSK. Альбомы охватывают следующие конструктивные решения:
1. Система «ЭКСТРА» - традиционная неэксплуатируемая кровля по железобетонному основанию;
2. Система «ЭКСТРА БАЛЛАСТ» - традиционная эксплуатируемая кровля по железобетонному основанию с гидроизоляцией из пвх мембраны;
3. Система «ЭКСТРА РП» - традиционная неэксплуатируемая кровля по ребристому железобетонному основанию;
4. Система «МАКСИ» - традиционная неэксплуатируемая кровля по профилированному настилу;
5. Система «МАКСИ ALL» - традиционная неэксплуатируемая кровля по профилированному настилу с подложкой из негорючего листового материала;
6. Система «ИНВЕРС GREEN» - озелененная инверсионная кровля по железобетонному основанию;
7. «ПЕНОПЛЭКС ФАСАД» - фасадная система с тонким штукатурным декоративно-отделочным слоем (сфтк).
Альбомы узлов содержат в себе множество вариантов примыканий, которые охватывают основные кейсы применения сопряжений конструкций в проектах. Например, для кровельных решений разработаны следующие узлы:
• Механическое крепление ПВХ мембраны к парапетам;
• Примыкание кровли к высоким парапетам;
• Примыкание кровли к утепленным парапетам;
• Примыкание кровли к оконным и дверным проемам;
• Примыкание кровли к вентилируемым фасадам;
• Устройство деформационного шва;
• Примыкание кровли к стене светового фонаря;
• Примыкание кровли к штукатурному фасаду;
• Примыкание кровли к трубам;
• Примыкание к стойкам под оборудование;
• Примыкание кровли к водосточным воронкам;
• Устройство огнезащитного пояса;
• Примыкания к существующему зданию;
• Устройство пешеходных дорожек;
• Примыкание к выпуску электрического кабеля;
• Сопряжение кровли с гидроизоляцией ПВХ к другим типам гидроизоляции;
• И другие.
Для конструктивных решений стен разработаны следующие узлы:
• Расположение слоев в системе;
• Схемы нанесения клеевого состава;
• Схемы монтажа плит;
• Варианты устройства противопожарных рассечек;
• Схемы расположения тарельчатых дюбелей;
• Примеры расчета количества тарельчатых дюбелей;
• Завершения системы на внутренних и внешних углах здания;
• Примыкания системы к цоколю;
• Примыкание системы к скатным кровлям;
• Примыкание системы к плоским кровлям;
• Примыкания системы к оконным проемам;
• Устройство системы в районе оконного отлива;
• Примыкания к витражам;
• Примыкания системы к балконной плите;
• Примыкания системы к выносным элементам зданий (анкерные элементы, осветительные приборы, кронштейны и информационные таблички);
• Устройства декоративных элементов;
• Установки деформационных элементов;
• Примыкание системы к навесной фасадной системе;
• И другие.
Узлы разработаны с использование стандартного функционала программы. Использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».

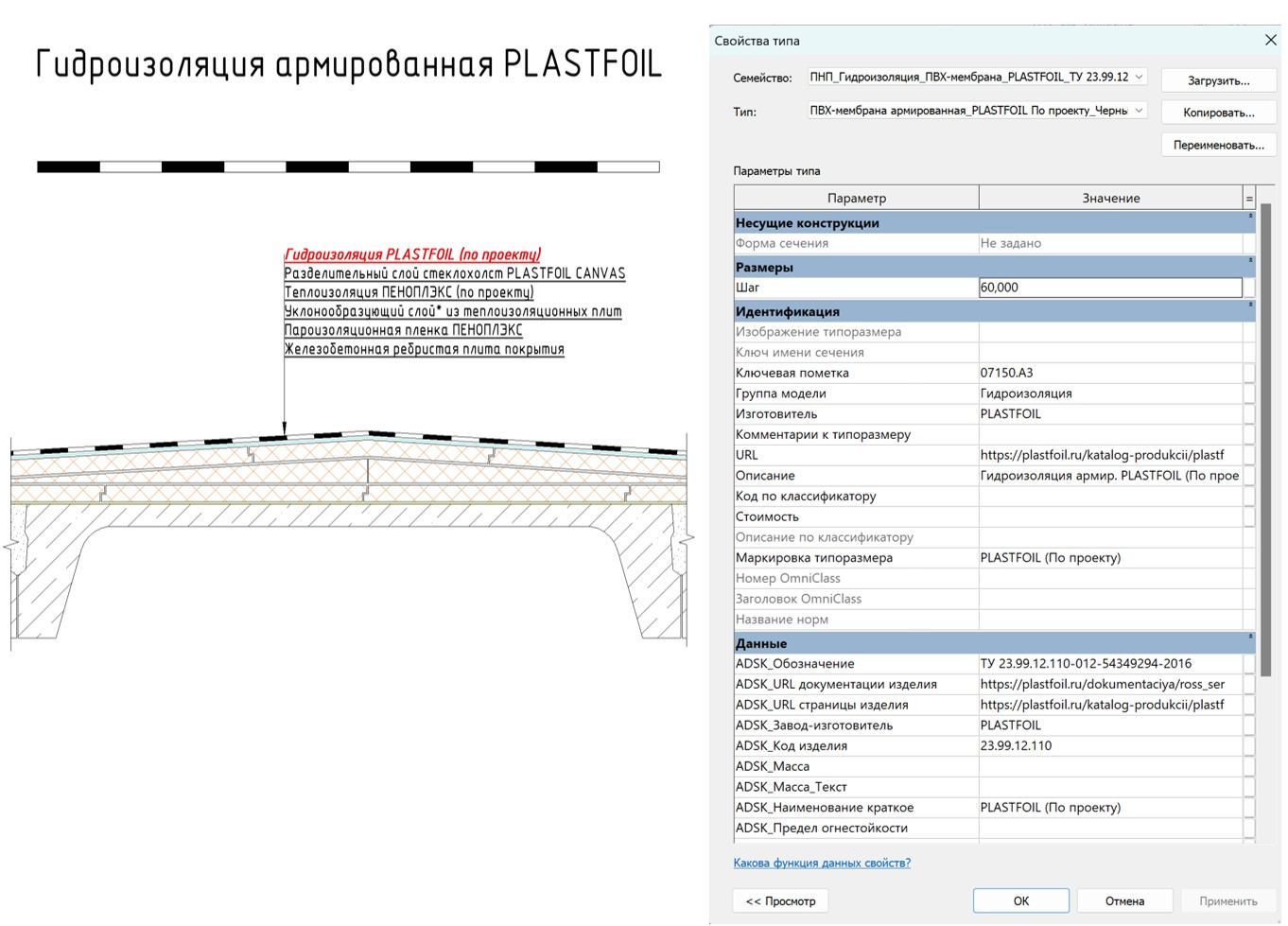

Например, гидроизоляция PLASTFOIL относится к категории «Элементы узлов» и создана на основе линии. Типоразмер обладает большим количеством параметров, которые позволяют идентифицировать материал и получать дополнительную информацию об элементе узла.
![image-0](/uploads/blogs/2024-02/1_65df1a4f693cc.png?size=0x-)

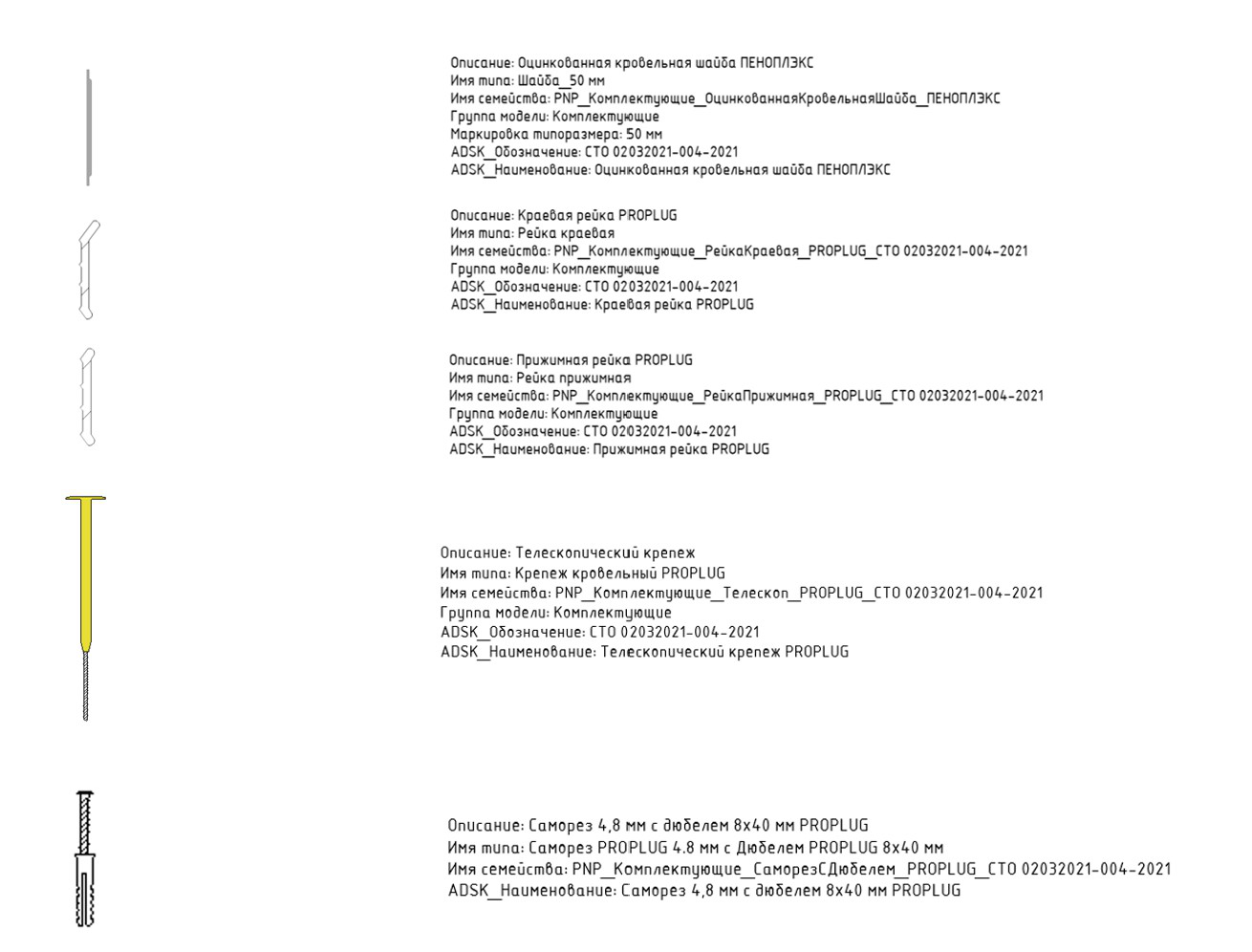

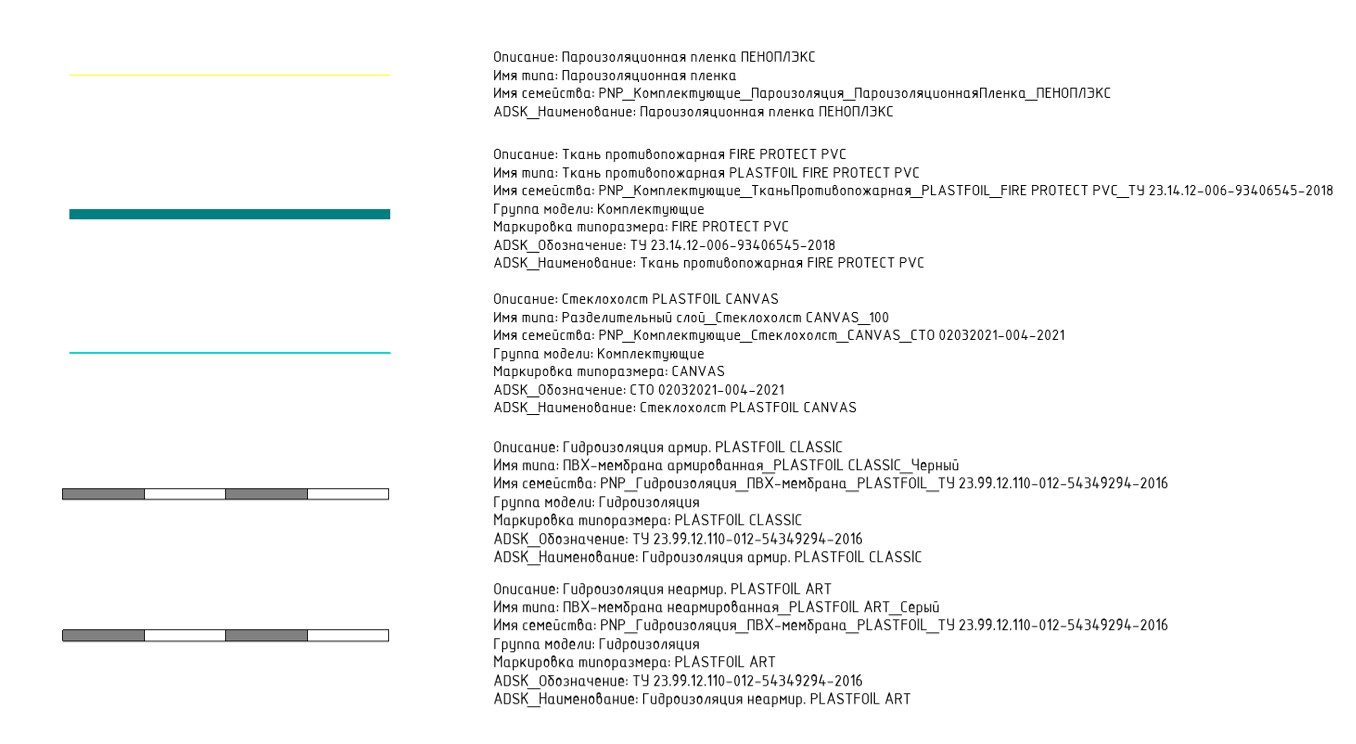

Ниже изображены некоторые из применяемых в альбомах элементы узлов.
![image-0](/uploads/blogs/2024-02/2_65df1abc39d8b.png?size=0x-)
![image-0](/uploads/blogs/2024-02/3_65df1ace3d7f8.png?size=0x-)
Рассмотрим структуру альбомов на примере альбома узлов для системы ЭКСТРА.

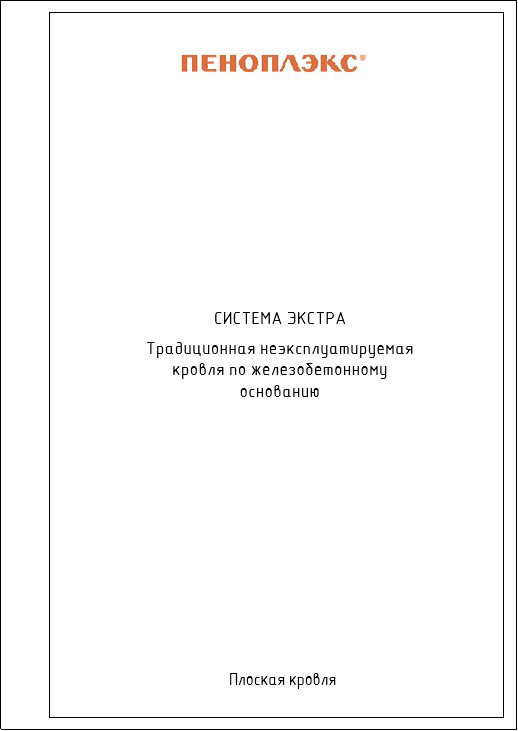

При открытии файла открывается обложка альбома узлов с соответствующим названием системы.
![image-0](/uploads/blogs/2024-02/4_65df0227f3863.png?size=0x-)

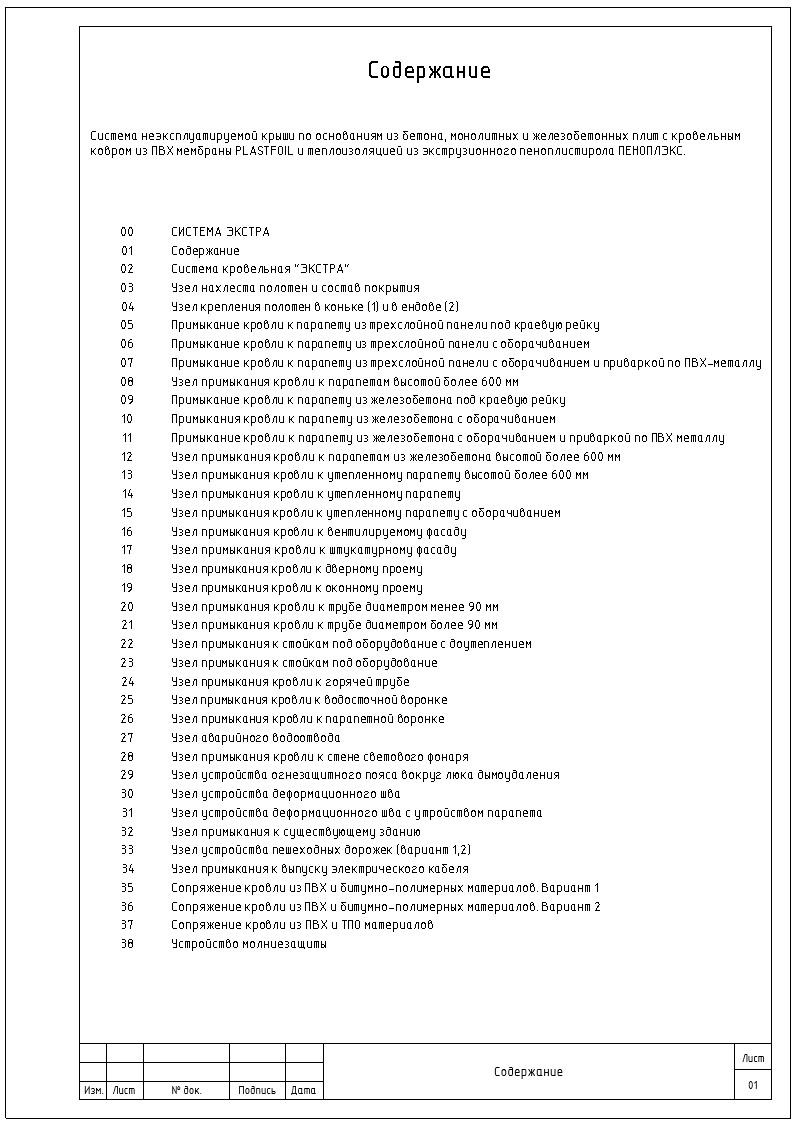

После открытия альбома в диспетчере проекта в разделе «Листы» можно перейти на лист «Содержание» и ознакомиться с узлами, которые представлены в альбоме.
![image-0](/uploads/blogs/2024-02/5_65df02387daa6.png?size=0x-)
Далее можно выбрать интересующий узел примыкания, через диспетчер проекта двойным щелчком перейти на выбранный лист и ознакомиться с ним.

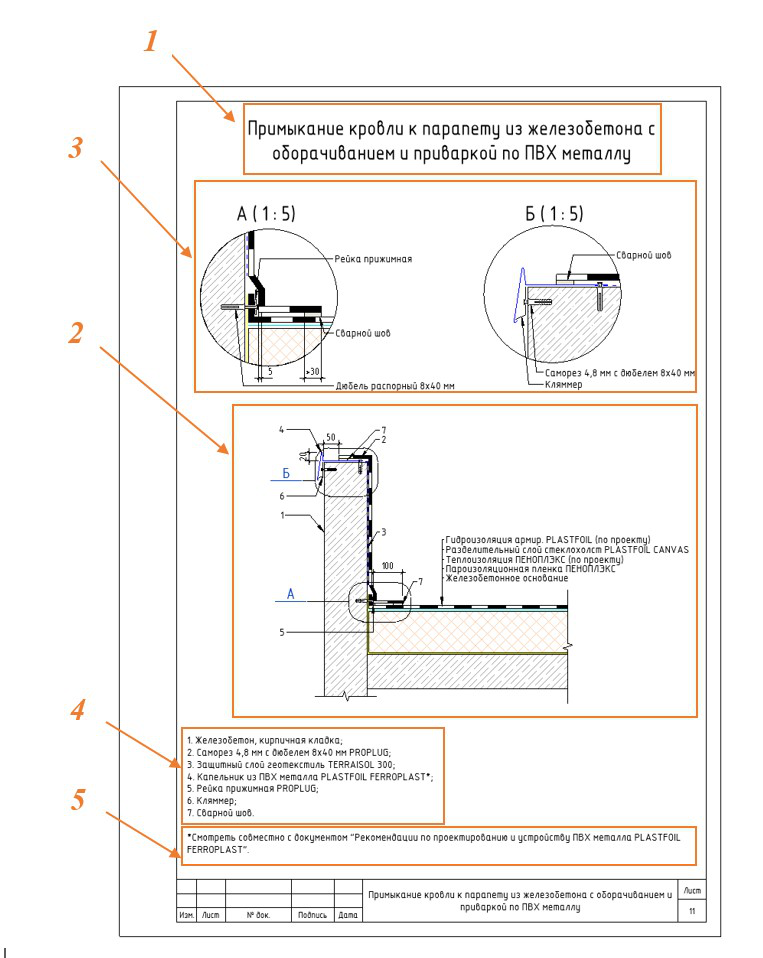

Рассмотрим типичный лист с узлом примыкания:
![image-0](/uploads/blogs/2024-02/6_65df0247e799b.png?size=0x-)
1. Название Листа примыкания
2. Основной вид примыкания
3. Укрупненные виды, подробнее описывающие сопряжение материалов
4. Список наименований элементов по позициям
5. Дополнительные рекомендации по монтажу
Добавить необходимый узел или несколько узлов в свой проект можно следующими способами:
Выбрать необходимый лист и с помощью сочетания клавиш Ctrl+C скопировать его, затем перейти в свой проект и перенести лист, используя клавиши Ctrl+V. Выбранный узел появится в диспетчере проекта. Такой вариант удобно использовать, если необходим только один узел.

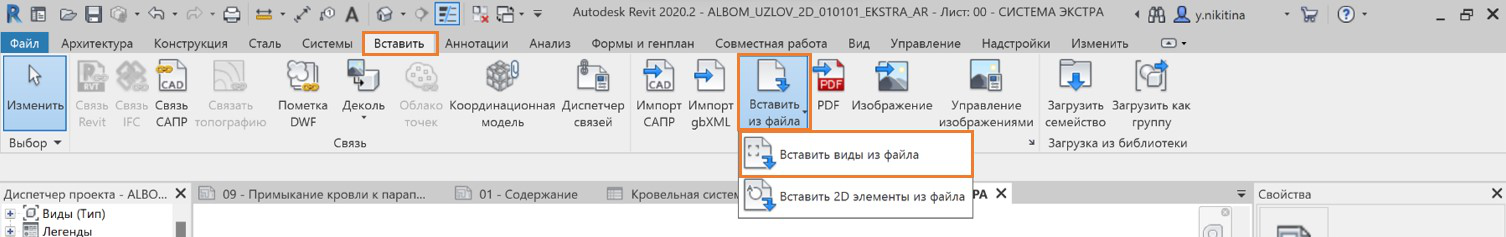

При копировании нескольких листов в свой проект удобнее использовать команду «Вставить виды из файла». Для этого необходимо в своем проекте перейти на вкладку «Вставить» - «Вставить виды из файла»
![image-0](/uploads/blogs/2024-02/7_65df1afe12337.png?size=0x-)

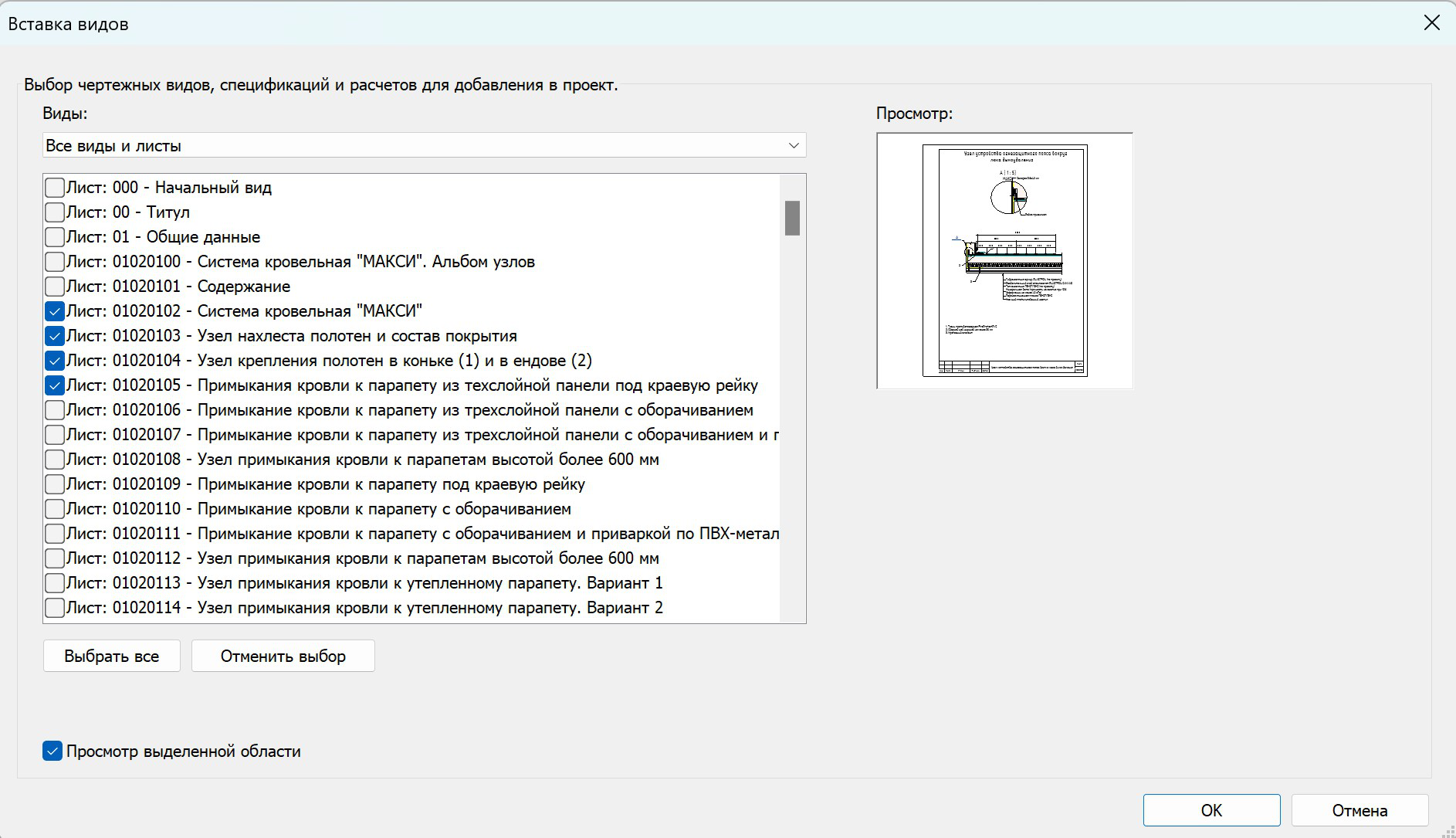

Затем необходимо выбрать файл альбома узлов и выделить необходимые листы:
![image-0](/uploads/blogs/2024-02/8_65df02682f0b6.png?size=0x-)
После этого листы узлов копируются в диспетчер вашего проекта.
Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотек материалов и систем ПЕНОПЛЭКС.
