Армированные пожаростойкие стекла

В настоящее время в противопожарных дверях и остекленных противопожарных перегородках применяются пожаростойкие стекла обеспечивающие при испытаниях и эксплуатации показатели огнестойкости элементов заполнения противопожарных преград по целостности и теплоизолирующей способности. В ряде действующих нормативных документов (см. ссылки ниже) указано обязательное использование армированных стекол, которые в традиционном их исполнении не соответствуют основным требованиям предъявляемым к противопожарным конструкциям, т.к. только некоторые из них могут выдержать огневые испытания и только по показателю целостности (до 30 минут).

         Можно предположить, что «традиция» использования армированных стекол уходит в те времена, когда противопожарные конструкции изготавливались обивкой деревянных дверей «железом по асбесту» или любая металлическая дверь признавалась противопожарной, т.к. была изготовлена из негорючих материалов, также ранее не существовало требований к обязательной сертификации и методик испытаний данных конструкций. Но их использование, в первую очередь, обусловлено требованиями безопасности.

         Кроме противопожарных конструкций армированные стекла предписаны к использованию в обычных дверях с остеклением, расположенных на путях эвакуации, с целью обеспечения защиты от поражения людей осколками стекол при возможном разрушении в период проведения экстренной эвакуации. В этих целях допускается использование специальных термоупрочненных стекол и многослойных ударопрочных стекол стойких к удару мягким телом, имитирующим механическое воздействие тела человека движущегося с различной скоростью при столкновении со стеклом.

          При расчете скорости движения людей во время эвакуации, эти показатели должны соответствовать требованиям класса защиты СМ 2 или СМ 3, в зависимости от средней расчетной скорости движения людских потоков при эвакуации.  Стекло, армированное стальной проволокой (сеткой), предназначенное для заполнения световых проемов и устройства ограждений в зданиях и сооружениях различного назначения должно соответствовать ГОСТ 7481-2013 "Стекло армированное. Технические условия".

          В настоящий момент нормативными правовыми актами Российской Федерации по пожарной безопасности и нормативными документами по пожарной безопасности не регламентирована возможность применения специальных пленок для армирования остекления дверей на путях эвакуации.  Это, возможно, сделано потому, что все материалы, используемые при отделке на путях эвакуации должны быть не горючими с классом их пожарной опасности К0 - для конструкций, выполненных только из негорючих материалов (НГ), при этом показатели пожарной опасности материалов уплотнителей и герметиков не учитываюся.

          Важным фактором для игнорирования требований по использованию армированных стекол является практическое отсутствие на российском рынке полированных армированных стекол, а светопропускание узорчатых стекол существенно ухудшает их эстетические и эксплуатационные показатели на путях эвакуации, где визуальный контроль состояния задымленности и наличия других опасных факторов пожара является одним из важнейших в экстренных ситуациях.

           Таким образом нормативные требования по использованию армированных стекол в противопожарных конструкциях, как правило, не исполняются ввиду отсутствия на российском рынке армированных пожаростойких стекол отвечающих противопожарным требованиям по теплоизолирующей способности, а также полированных армированных стекол, которые можно использовать в составе многослойных пожаростойких стеклопакетов.

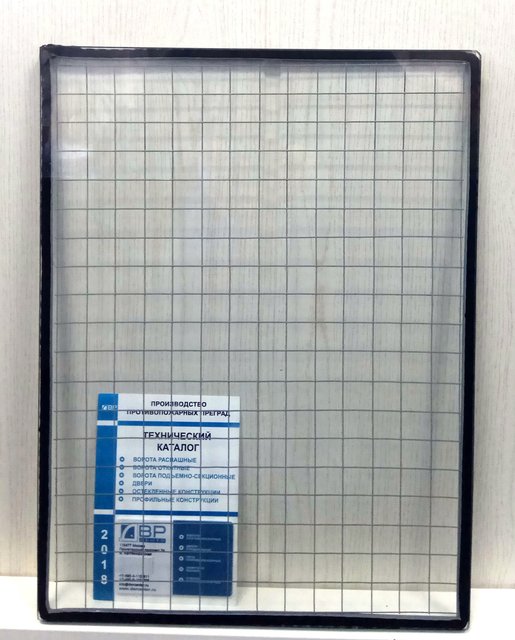

           В компании ДВР ЦЕНТР в 2018 году и начале 2019 года была проведена комплексная разработка и испытания многослойных пожаростойких стекол с армированием стальной сварной сеткой в межслойном пространстве.  В результате испытаний определены показатели по огнестойкости, светопропусканию и ударопрочности стекол (стойких к удару мягким телом).

           Технология изготовления пожаростойких многослойных стекол с использованием заполнения межслойного пространства специальным фотоотверждаемым полимером, собственного производства, позволяет компании ДВР ЦЕНТР устанавливать внутри стеклопакетов стальные сварные арматурные сетки, покрытые порошковой полимерной краской.

        В результате проведенных лабораторных испытаний установлено соответствие следующим показателям:

·         Огнестойкость – от 15 до 120 минут (в зависимости от толщины и сочетаний слоев заполненных огнестойким полимером камер), при этом общая толщина стеклопакетов уменьшена за счет уменьшения слоя полимера на 25%, т.к. сетка максимально долго удерживает от разрушений фотоотверждаемую композицию при огневом воздействии, что соответственно повышает огнестойкость.

·         Светопропускание – не менее 86% (в зависимости от общей толщины стеклопакета).

·         Безопасность при эксплуатации (ударопрочность стекол – стойкость к удару мягким телом) – до показателя СМ 3.

       Также установлено существенное улучшение эксплуатационных показателей по сравнению с традиционными армированными стеклами:

·         Шлифованные края стеклопакетов с арматурной сеткой внутри позволяют исключить повреждения людей при раскрое стекла и его монтаже в строительную конструкцию

·         Шлифованные поверхности стеклопакетов, в отличии от узорчатого стекла, позволяют изготавливать сборные стеклопакеты с воздушными камерами для наружного применения

·          Выбор цвета сетки внутри по стандарту РАЛ и возможность расположения линий сетки по диагонали дает архитекторам и дизайнерам дополнительные эстетические возможности



        В соответствии с вышеизложенным можно утвердительно сказать, что исполнение нормативных требований к остеклениям конструкций, используемых на путях эвакуации, армированными стеклами соответствующими требованиям безопасности и огнестойкости возможно и должно исполняться, т.к. технология изготовления огнестойких стеклопакетов с использованием фотоотверждаемых композиций (полимеров), имеющая широкое распространение в Российской Федерации, позволяет обеспечить данные требования, подтвердить заявленные показатели соответствующими протоколами испытаний на огнестойкость, светопропускание и безопасность при эксплуатации, причем данные технические решения не приведут к увеличению стоимости готовых конструкций и изделий, что существенно в сегодняшней экономической ситуации на строительном рынке Российской Федерации.



Генеральный директор ДВР Центр  В.Баралейчук

07.02.2019



           Нормативные ссылки:



СП 2.13130.2012 «СИСТЕМЫ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ ОБЕСПЕЧЕНИЕ ОГНЕСТОЙКОСТИ ОБЪЕКТОВ ЗАЩИТЫ».

5.4.16. В лестничных клетках зданий высотой не более 15 м и зданий классов функциональной пожарной опасности Ф1.3 и Ф1.4, независимо от их высоты, допускается предусматривать двери с ненормируемым пределом огнестойкости. При этом в зданиях высотой более 15 м указанные двери должны быть глухими или с армированным стеклом.

 СП 1.13130.2009 «Системы противопожарной защиты. ЭВАКУАЦИОННЫЕ ПУТИ И ВЫХОДЫ».

4. Общие требования

4.2 Эвакуационные и аварийные выходы

4.2.7 Двери эвакуационных выходов из поэтажных коридоров, холлов, фойе, вестибюлей и лестничных клеток не должны иметь запоров, препятствующих их свободному открыванию изнутри без ключа. В зданиях высотой более 15 м указанные двери, кроме квартирных, должны быть глухими или с армированным стеклом.

 5.4 Многоквартирные жилые дома (Ф1.3)

5.4.5 В лестничных клетках и лифтовых холлах допускается предусматривать остекленные двери, при этом в зданиях высотой четыре этажа и более — с армированным стеклом.

6. Зрелищные и культурно-просветительские учреждения (класс Ф2)

6.1.42 Внутренние стены и перегородки (в том числе из светопрозрачных материалов), отделяющие пути эвакуации, следует предусматривать из негорючих материалов с пределом огнестойкости не менее (R)EI 45.

СП 54.13330.2016 «ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ» (Актуализированная редакция СНиП 31-01-2003)

7.2. Обеспечение эвакуации

7.2.3 В лестничных клетках и лифтовых холлах необходимо предусматривать остекленные двери с армированным стеклом. Допускается применять другие виды противоударного остекления, обеспечивающие безопасность людей и соответствующие требованиям стандартов по классу защиты.

  Постановление Правительства РФ от 25.04.2012г. №390 (в ред. от 30.07.2017 г.)

«О противопожарном режиме»

36. При эксплуатации эвакуационных путей, эвакуационных и аварийных выходов запрещается:

е) заменять армированное стекло обычным в остеклении дверей̆ и фрамуг;

 ГОСТ 30826-2001 Стекло многослойное строительного назначения. Технические условия

4.1.6 Многослойное стекло, стойкое к удару мягким телом (мешком), имитирующим механическое воздействие тела человека, движущегося с различной скоростью при столкновении со стеклом, должно соответствовать требованиям, указанным в таблице 7.

Таблица 7

Класс защиты

Высота падения мешка, мм

Масса мешка, кг

СМ 1

                         300 ± 30

45±1

СМ 2

700 ± 30

СМ 3

1200±30

СМ 4

2000±50
