BIM-библиотека компонентов навесной фасадной системы компании «Альтернатива»

views
1023 просмотра
Компанией Альтернатива были разработаны загружаемые семейства компонентов навесной фасадной системы (НФС), которые соответствуют BIM-стандарту 2.0.
BIM-библиотека компонентов навесной фасадной системы компании «Альтернатива»

Компания Альтернатива является одним из крупнейших российских производителей фасадных систем. Компания использует новейшие технологии и создает продукцию на лучшем отечественном и импортном оборудовании. Продукция компании успешно применяется строительными компаниями России, ближнего и дальнего зарубежья, а использование в работе передовых программных продуктов, в том числе BIM-моделирования, позволяет разрабатывать и вести масштабные проекты.

Компанией Альтернатива были разработаны загружаемые семейства компонентов навесной фасадной системы (НФС), которые соответствуют BIM-стандарту 2.0.

Семейства разработаны в категориях:

  • кронштейны алюминиевые – рядовые, межэтажные;
  • профили алюминиевые – Т-образный, Г-образный, П-образный, А-образный;
  • удлинители – для рядовых и межэтажных кронштейнов;
  • термомосты – для рядовых и межэтажных кронштейнов;
  • соединители – для профилей.

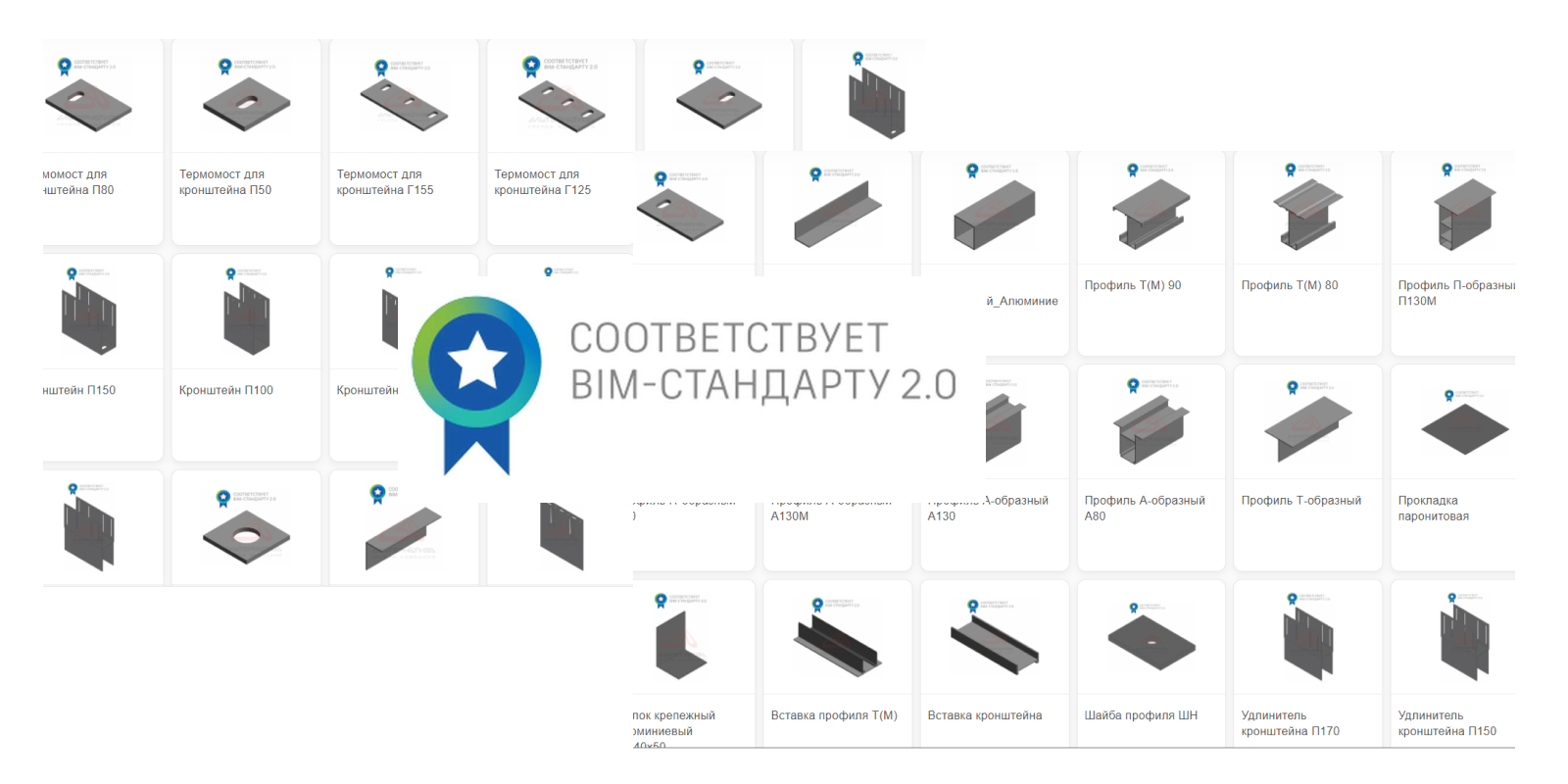

Соответствует BIM-стандарту 2.0

Представленные модели (НФС) разработаны в виде загружаемых семейств категории «Обобщённые модели» для Revit. Версия файлов Autodesk Revit 2019. Общие параметры семейства – параметры ФОП 2019.

Соответствует Семейства, соответствующие стандарту помечены значком.

Семейства от компании «Альтернатива» сделаны максимально удобными для пользователей.

Данные семейства позволяют моделировать с высокой степенью детализации и, как следствие, получения из модели всех необходимых видов для рабочей документации: монтажных схем облицовки фасада, монтажных схем кронштейнов и направляющих, разрезов, узлов и спецификаций.

Семейства разработаны, как для нужд самой компании «Альтернатива» и её партнёров, так и для инжиниринговых компаний и архитектурных бюро. Каждый найдёт для них своё применение. Кто-то выполняет полноценный проект рабочей документации, кому-то нужно разработать только несколько узлов в 3D, либо виртуальный Mock-Up.

Конечно, BIM-стандарт 2.0 не совершенен и является по сути только рекомендацией, но соблюдение этих правил всеми участниками строительного процесса облегчает жизнь и сокращает время проектирования и согласований.

Семейства выполненные по BIM-стандарту 2.0 имеют ряд отличительных особенностей:

  1. Семейства выполнены на трех уровнях детализации. Низкий, средний и высокий уровень детализации примерно соответствуют LOD 100, LOD 300, LOD 400. Рекомендуется работать в модели на среднем уровне детализации, для оформления разрезов и узлов переключаться на высокий уровень, а монтажные схемы отображать на низком уровне детализации.
уровни

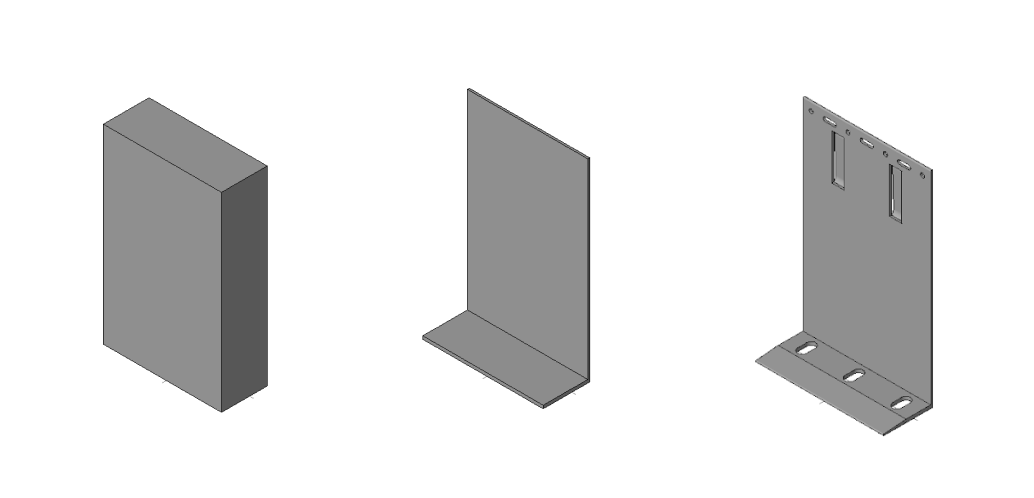

Пример уровней детализации кронштейна. Высокая, средняя, низкая.

2. Линии эскизов геометрии привязаны к опорным плоскостям.

3. В семействах отсутствует импортированная геометрия.

4. Условное графическое отображение (УГО) отсутствует на низкой детализации. УГО необходимы кронштейнам для монтажных схем, но вложенное аннотационное семейство в семейство кронштейна не отображается на фасаде. Вопрос открыт и, возможно, будет решен в новом обновлении семейств.

5. В семействах использовались параметры из ФОП 2019. Ряд параметров отсутствующих в данном ФОП были созданы с префиксом ALT.

Соответствует

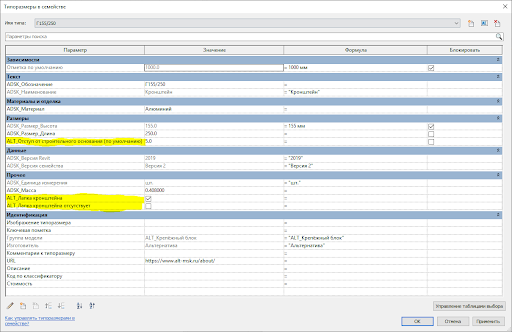

Недостающие общие параметры созданы с префиксом ALT.

6. Параметр «ALT_Отступ от строительного основания» позволяет регулировать положение компонента в модели относительно рабочей плоскости.

7. Для семейств с двумя и более типами были созданы каталоги типоразмеров.

8. Для создания видов в проекте в категории «Обобщённые модели» были созданы подкатегории семейств по следующему принципу:

  • ALT_Профиль Наименование Обозначение (вертикальный и горизонтальный профиль);
  • ALT_Профиль вспомогательный;
  • ALT_Крепёжный блок (термомост, вставка кронштейна, шайба, удлинитель кронштейна);
  • ALT_Крепёжный блок_Кронштейн;
  • ALT_Крепёжный элемент алюминиевый;
  • ALT_Крепёжный элемент стальной;
  •  ALT_Крепёжный элемент пластиковый;
  • ALT_Метизы;
  •  ALT_Облицовка.

9. Для настройки спецификаций в проекте семейства были распределены по следующим группам модели:

  • ALT_Профиль;
  • ALT_Крепёжный блок;
  • ALT_Крепёжный элемент;
  • ALT_Метизы;
  • ALT_Облицовка.

10. Семейства выполнены по принципу минимализма. Они очищены и имеют минимально возможный размер файла.

одкатегории

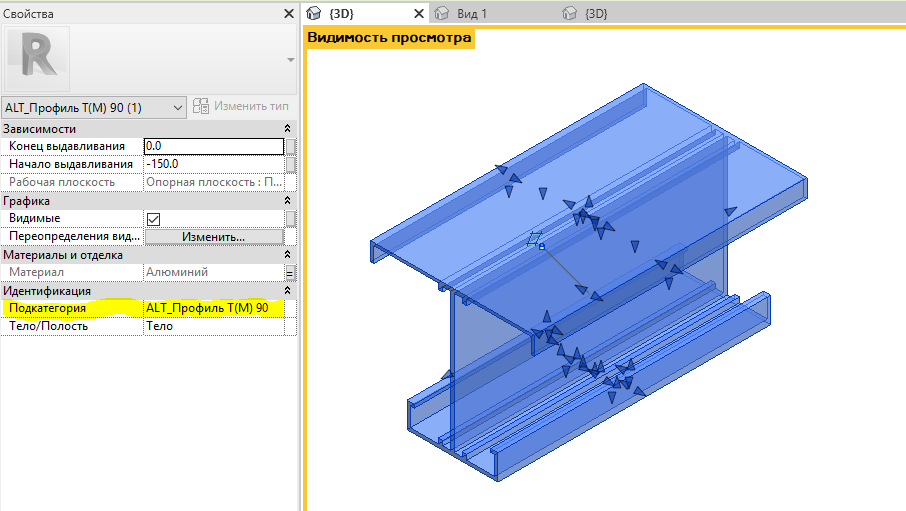

Пример подкатегории для профиля T(M)90(1).

Во все модели внесены технические характеристики, а также справочная информация и url-ссылки на сайт. Семейства выполнены в шаблоне «Метрическая система, типовая модель на основе грани».
Для семейств с двумя и более типами были созданы файлы типоразмеров. При загрузке семейства в проект через Вставить – Загрузить семейство появится окно выбора типов.

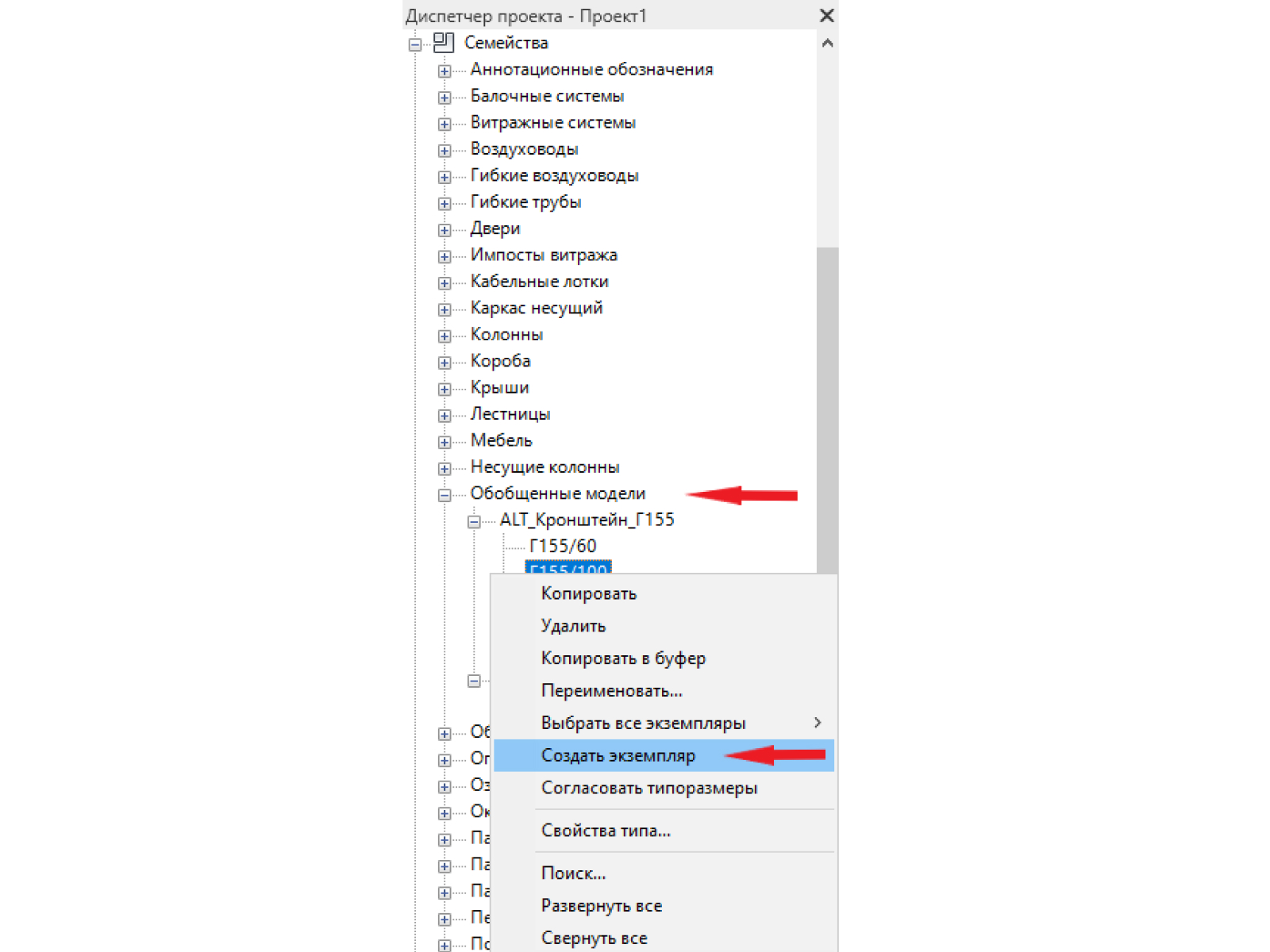

Для размещения семейств «Альтернатива» необходимо перейти на любой из видов, далее в диспетчере проекта во вкладке «Семейства», в категории «Обобщенные модели» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

BIM-модели

Пример размещения модели в проекте.

Cкачать модели вы можете по ссылке.
