BIM-модель лифта Meteor NeoClassic: реальная польза для стройсектора

METEOR Lift продолжает развитие линейки параметрических моделей своих лифтов, производящихся на заводе компании в Санкт-Петербурге. В прошлом году на сайте BIMLIB была опубликована BIM-модель лифта Meteor EVO NG. Теперь для проектировщиков стала доступна модель нового лифта Meteor NeoClassic. И хотя лифты Meteor EVO NG и Meteor NeoClassic конструктивно отличаются, их BIM-модели построены по единой логике и позволяют проектировщикам быстро подбирать нужную конфигурацию лифтового оборудования. Кроме того, их применение снижает риск ошибок при строительстве и проектировании зданий.

Для чего нужна BIM-модель Meteor NeoClassic

BIM-модель лифта – это информационный объект, в котором сведены габариты шахты, кабины и машинного помещения, данные по нагрузкам на конструкции, типам дверей и компоновке оборудования. Модели позволяют проверять, помещается ли лифт выбранной конфигурации в шахту, корректно ли расположено машинное помещение, выдержаны ли нормативы. Это уменьшает число ошибок, а значит помогает застройщику экономить миллионы рублей и время.

Важно подчеркнуть, что в России использование параметрических моделей обязательно для строительства с государственным участием.

Meteor NeoClassic: новое воплощение классики

Meteor NeoClassic — современный пассажирский лифт с машинным помещением. Он разработан компанией с учетом ее многолетнего опыта производства, монтажа и технического обслуживания предыдущей модели Meteor Classic (ранее OTIS200R).

Meteor NeoClassic выпускается на заводе METEOR Lift в Санкт-Петербурге. Новый лифт соответствует требованиям ТР ТС 011/2011 и ГОСТ 33984.1–2016, что делает возможным его применение в России и странах ЕАЭС. Эта модель применяется в мало- и среднеэтажных жилых домах, общественных и коммерческих зданиях, а также в программах замен.

Лифт имеет максимальную высоту подъема 90 м, скорость от 1 до 1,6 м/с и грузоподъемность от 180 до 1000 кг. В линейке предусмотрено 53 типоразмера кабин, что сильно упрощает поиск решения под конкретную планировку, в том числе при замене лифтов в старых зданиях с компактными шахтами.

Площадь машинного помещения Meteor NeoClassic по сравнению с  отдельными моделями меньше примерно на 15%, благодаря чему снижаются затраты на строительные материалы. Также новая модель обладает сниженным уровнем шума и вибраций в кабине, улучшенной плавностью хода и точностью остановки на этаже. Система управления поддерживает объединение до восьми лифтов в одну группу, что важно для объектов с интенсивным пассажиропотоком.

Meteor NeoClassic оснащен безредукторной лебедкой и системой управления собственного производства. Уровень локализации нового лифта близок к 90%, а уже в следующем году компания планирует приблизить его к 100%.

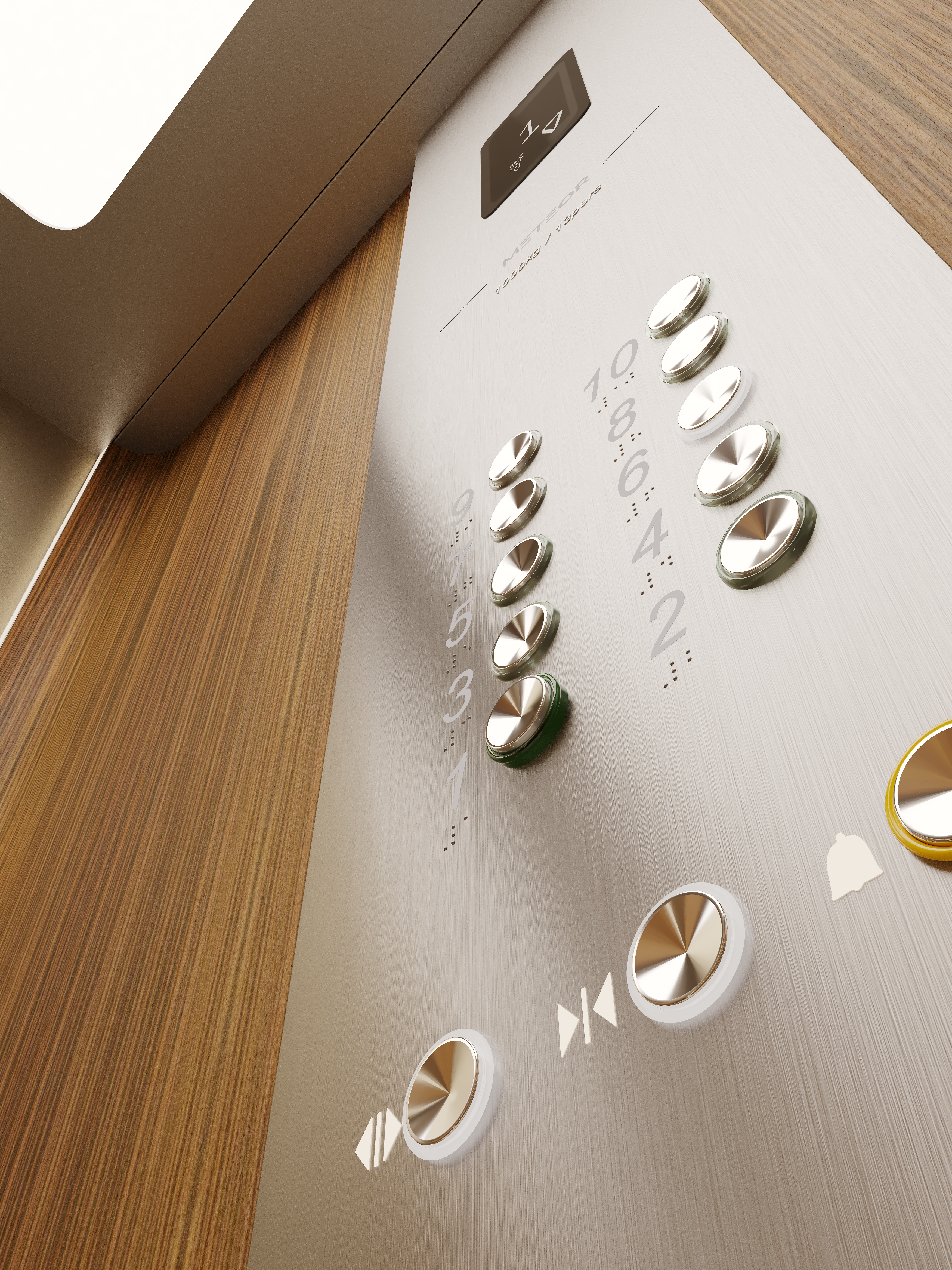

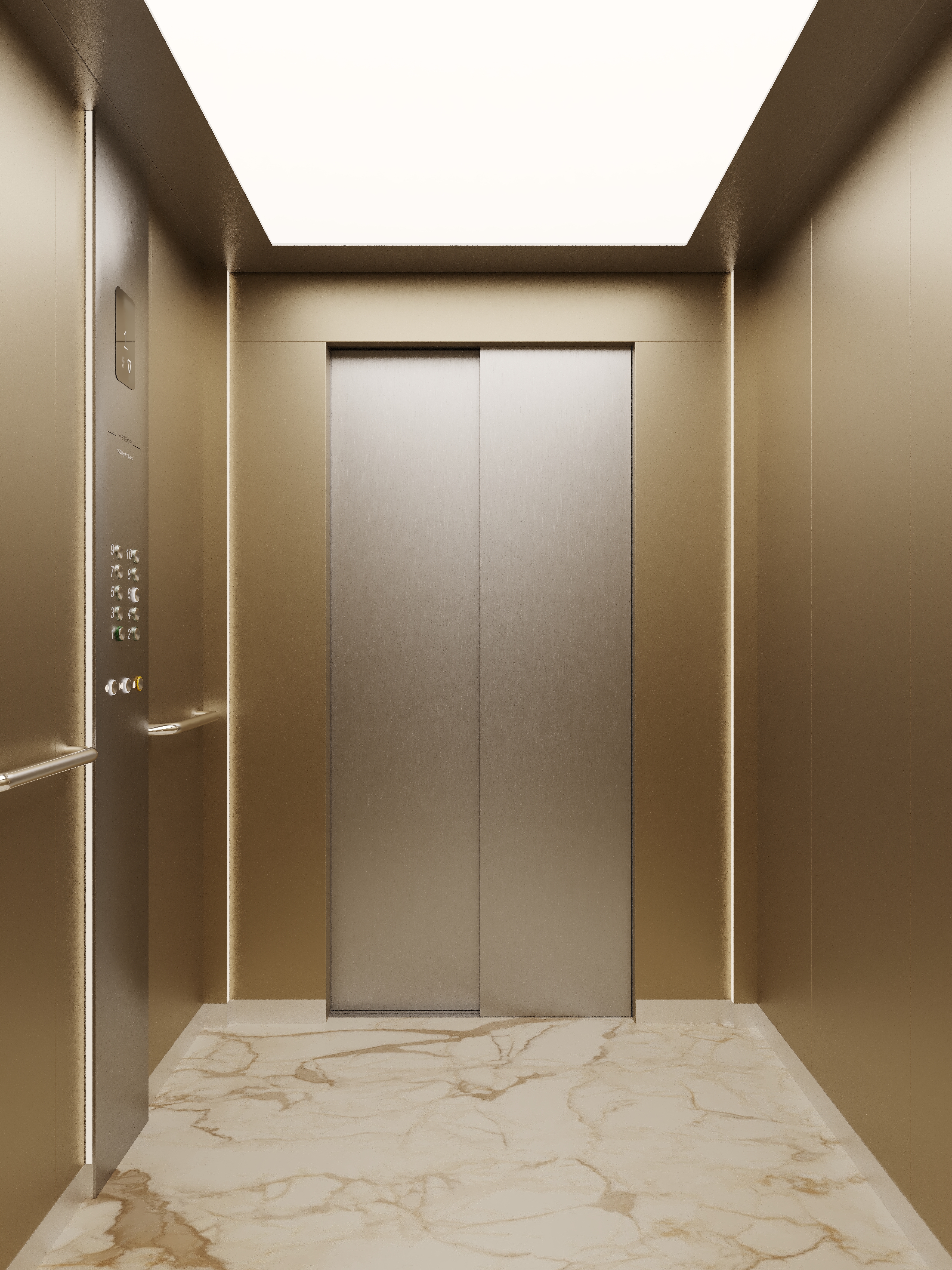

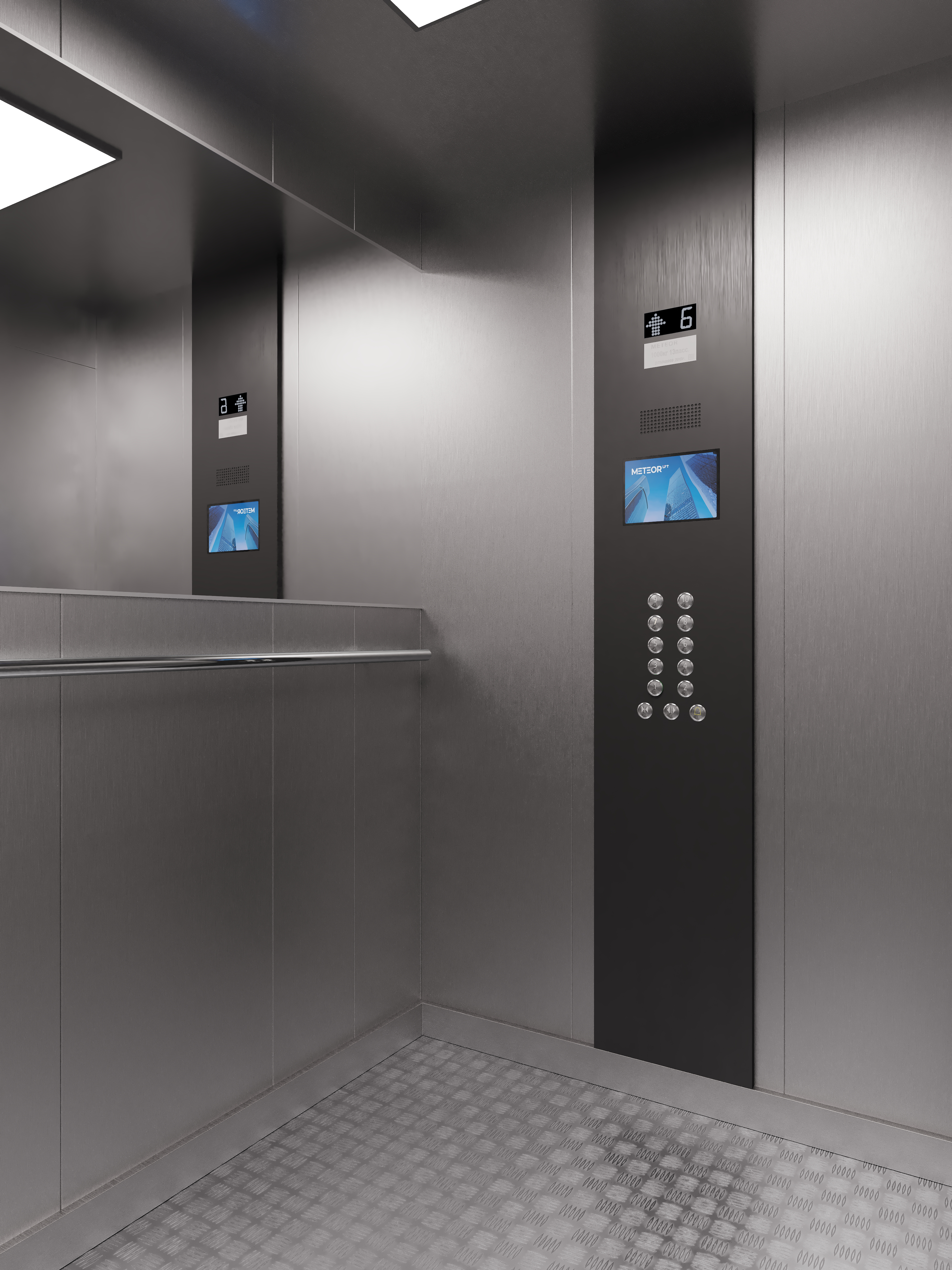

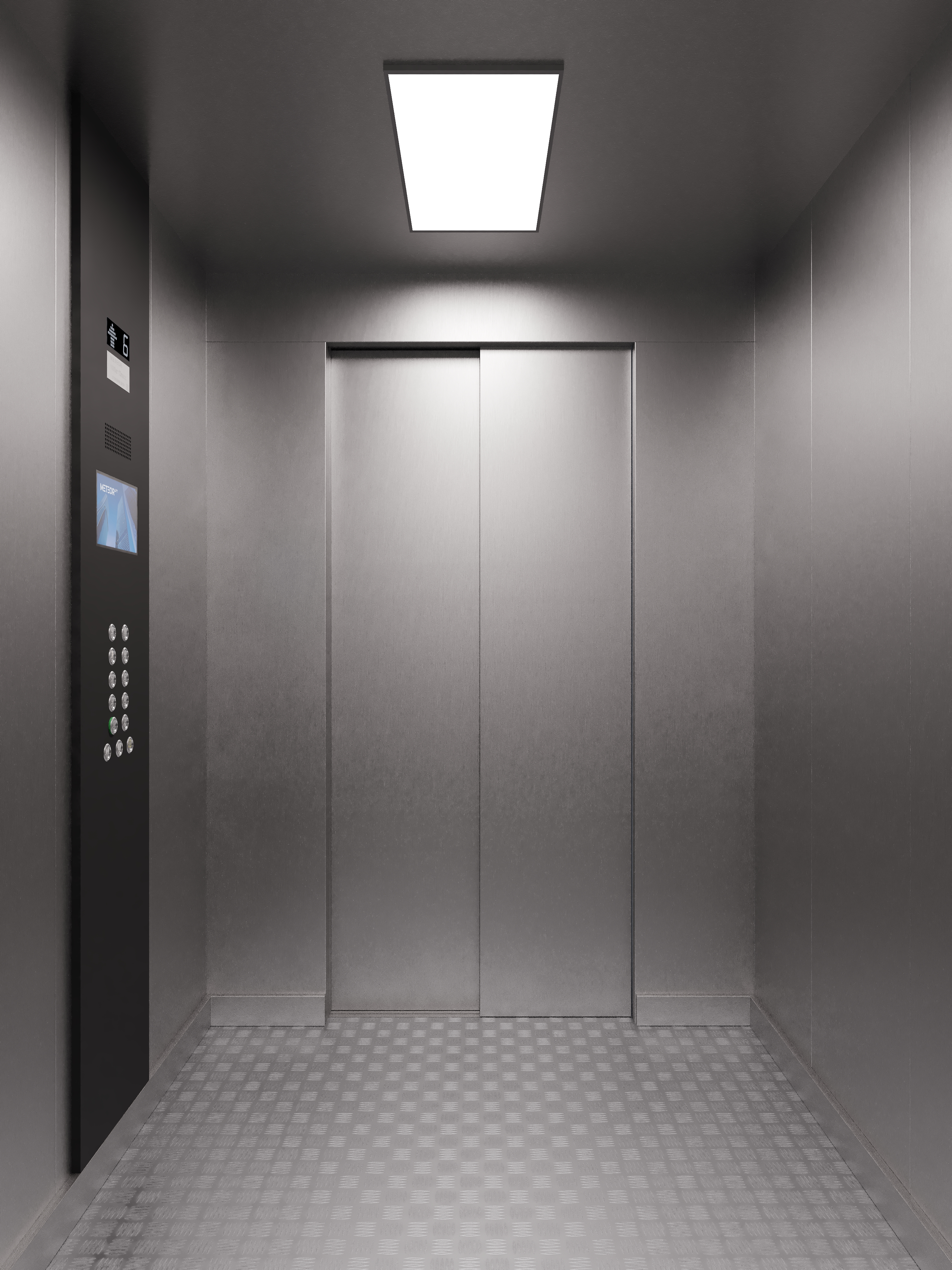

Для Meteor NeoClassic стали доступны коллекции дизайна кабин Select Natural, Select Modern, Select Plus, а также отделки, специально разработанные под требования Фонда реновации Москвы. Это позволяет заказчику выбирать из тысяч комбинаций цветов, текстур и материалов наиболее подходящий для его проекта интерьер кабины.

BIM-модель лифта Meteor NeoClassic: реальная польза

BIM-модель дает проектировщику набор практических возможностей:

• В пределах одного семейства лифтов можно подобрать конфигурацию по грузоподъемности и скорости, выбрать один из восьми типоразмеров кабины, тип и ширину дверей, задать высоту подъема, глубину приямка и параметры верхнего этажа. Кроме того, модель позволяет указать направление выхода на каждом уровне.
• При выборе параметров модель автоматически подстраивает размеры шахты и машинного помещения в соответствии с конструкцией лифта, снижая риск ошибок.
• BIM-объект содержит данные по нагрузкам на конструкции, монтажным нагрузкам, установленной мощности и ориентировочному энергопотреблению. Это позволяет рассчитывать затраты на подъемное оборудование при эксплуатации здания.
• Параметрическая модель позволяет проектировщику задавать не только размер кабины и шахты, но и площадь машинного помещения, толщину его стен и перекрытий, высоту потолков. Также при необходимости можно расположить на стенах машинного помещения шкафы с электрооборудованием. При нарушении монтажных зазоров, попытке разместить лифт в слишком большой или маленькой шахте проектировщик получает предупреждение об ошибке.

Использование BIM-модели лифта дает видимый эффект для всех участников процесса

Проектировщик экономит время на подбор конфигурации и пересчет размеров. Он работает с актуальными параметрами оборудования, что уменьшает вероятность ошибок за счет встроенного контроля.

Девелопер снижает риск переделок шахт и машинных помещений, получает более точную оценку стоимости лифтового оборудования и строительных работ. Кроме того, он ускоряет согласование архитектурных, конструктивных и инженерных решений.

Эксплуатирующая организация может использовать цифровую модель здания как источник данных по лифту, упрощая планирование ремонтов и модернизации.  Это также делает более эффективным ее взаимодействие с производителем и сервисными компаниями.

Единый подход METEOR Lift к BIM

Для разных линеек лифтов METEOR Lift применяет общую методологию BIM. Это единая структура параметров, одни и те же принципы контроля шахты и машинного помещения, унифицированный подход к данным по нагрузкам и энергопотреблению, несколько уровней детализации внутри семейств. Поэтому переход от одной модели лифта к другой в рамках проекта не требует изучения нового «языка» объекта. Достаточно перенастроить параметры и проверить модель.

BIM-модель лифта Meteor NeoClassic объединяет актуальные характеристики современного российского лифта с высокой степенью локализации и отработанную методологию цифрового моделирования. Для девелоперов, архитекторов, инженеров и эксплуатационных компаний это рабочий инструмент, который помогает ускорить проектирование, снизить риск ошибок в строительной части и выполнить требования по информационному моделированию, закрепленные в российской практике строительства.
