BIM-модели пластинчатых теплообменников Ares phe от «Хитэкс»
![BIM-модели пластинчатых теплообменников Ares phe от «Хитэкс»](/uploads/blogs/2023-04/превью_642fe8ba66956.png)

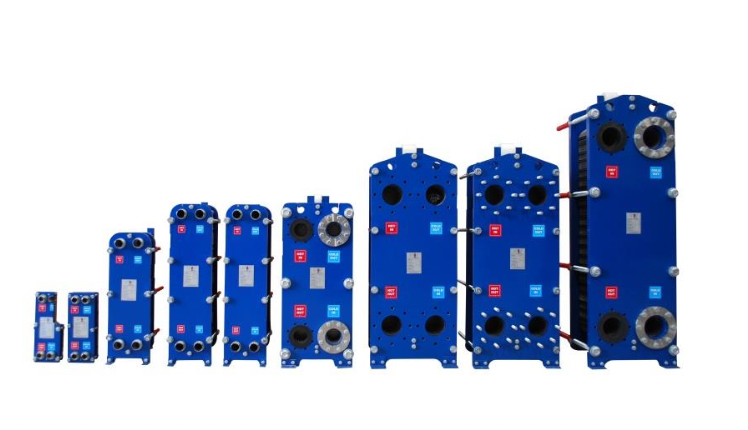

ARES phe — одна из ведущих компаний на мировом рынке по производству пластин для решения любой инженерной задачи в сфере теплообмена.
Посмотреть BIM-модели теплообменников от Хитэкс
![image-0](/uploads/blogs/2023-04/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202023-03-30%20%D0%B2%2013.55.57_642fe2624475e.png?size=0x-)
Почему выгодно использовать BIM-модели пластинчатых теплообменников HeatEX by Ares?
— Подбор моделей пластин, уплотнений и типа теплообменного аппарата оптимален для разных проектов. Если среди готовых вариантов вы не найдете нужное решение, то специалисты «Хитэкс» помогут подобрать теплообменник по выгодной цене и в максимально быстрый срок.
— Конструкция корпусов продумана: удобный и компактный монтаж.
— Срок службы теплообменников 25 лет.
— У HeatEX есть сервис пластин и уплотнений без отсоединения подводящих трубопроводов. В сервис входят: чистка и ремонт теплообменника, замена уплотнений. При необходимости можно добавить пластины и увеличить мощности работы аппарата.

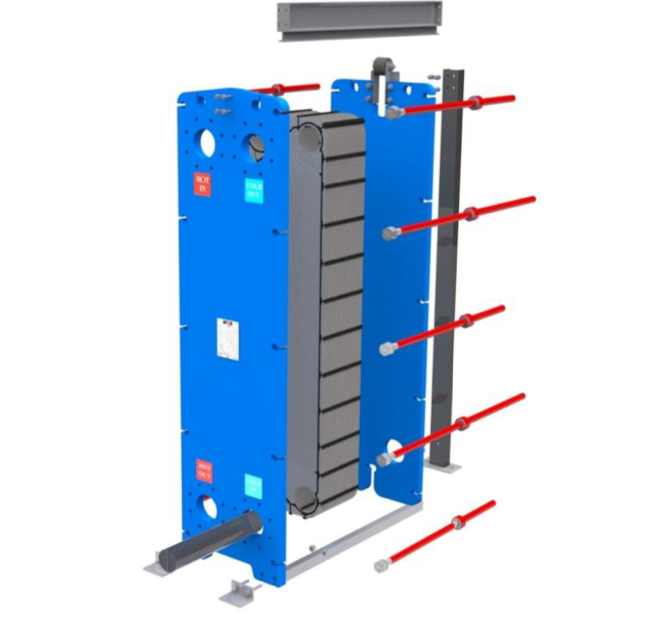

Устройство теплообменников
![image-0](/uploads/blogs/2023-04/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202023-03-30%20%D0%B2%2014.20.38_642fe27ec9af4.png?size=0x-)
![image-1](/uploads/blogs/2023-04/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202023-03-30%20%D0%B2%2014.19.55_642fe27eddcb0.png?size=0x-)

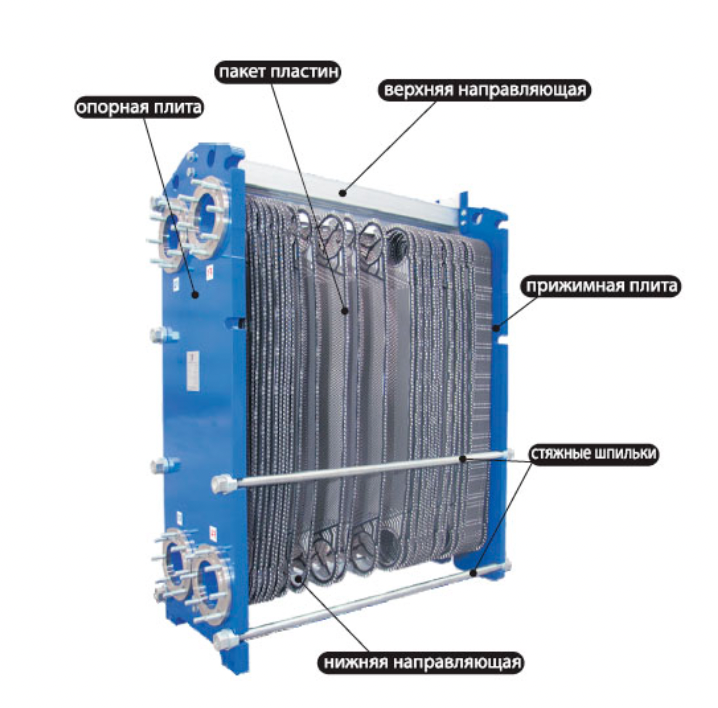

Пластинчатый теплообменник состоит из ряда чередующихся пластин из нержавеющей стали с определенными профилями.

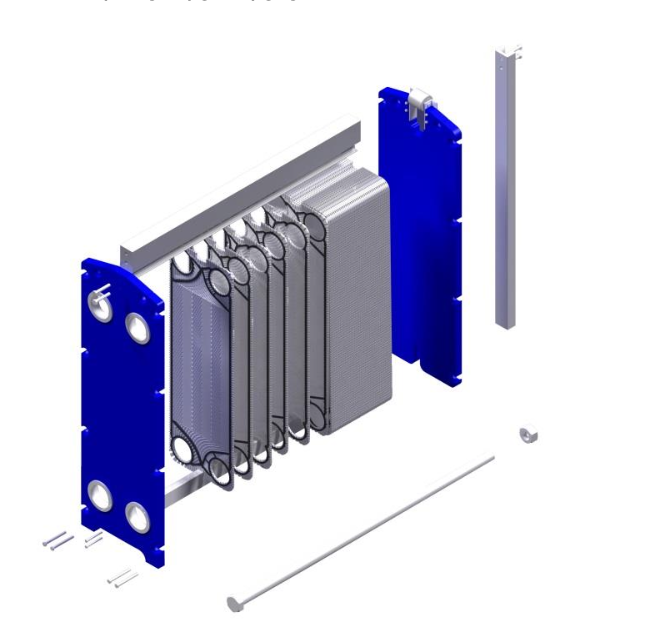

В конструкции разборного пластинчатого теплообменника используются резиновые уплотнения на каждой пластине. Пакет пластин помещается между опорной и прижимной плитой и стягивается шпильками.
![image-0](/uploads/blogs/2023-04/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202023-03-30%20%D0%B2%2014.49.20_642fe29fb7881.png?size=0x-)
Направляющие помогают сохранить соосность пластин, а задняя стойка служит опорой — сохраняется возможность при сервисе свободно перемещать прижимную плиту, не отсоединяя теплообменник от трубопроводов.
![image-0](/uploads/blogs/2023-04/%D1%85%D0%B8%D1%82%D1%8D%D0%B5%D0%BA%D1%81_642fe2c096cd7.png?size=0x-)
![image-0](/uploads/blogs/2023-04/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202023-03-30%20%D0%B2%2014.49.56_642fe2cad4fb3.png?size=0x-)

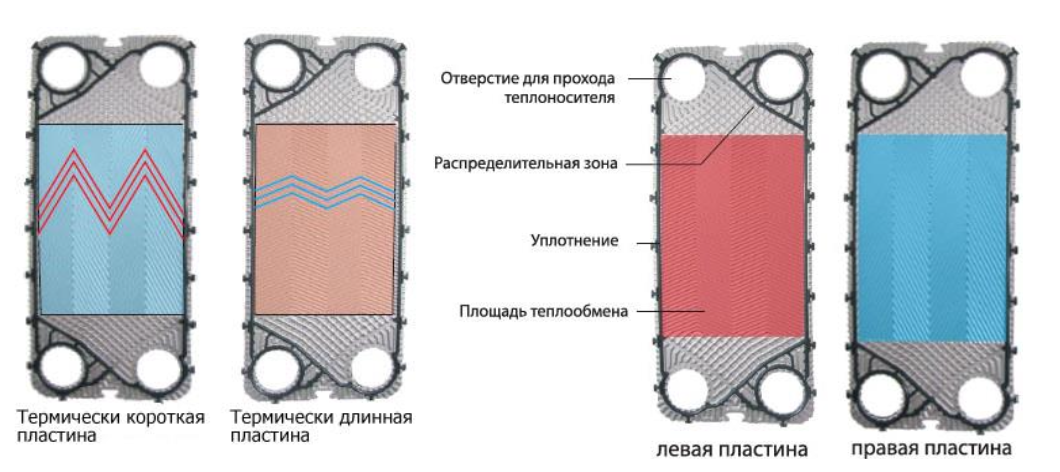

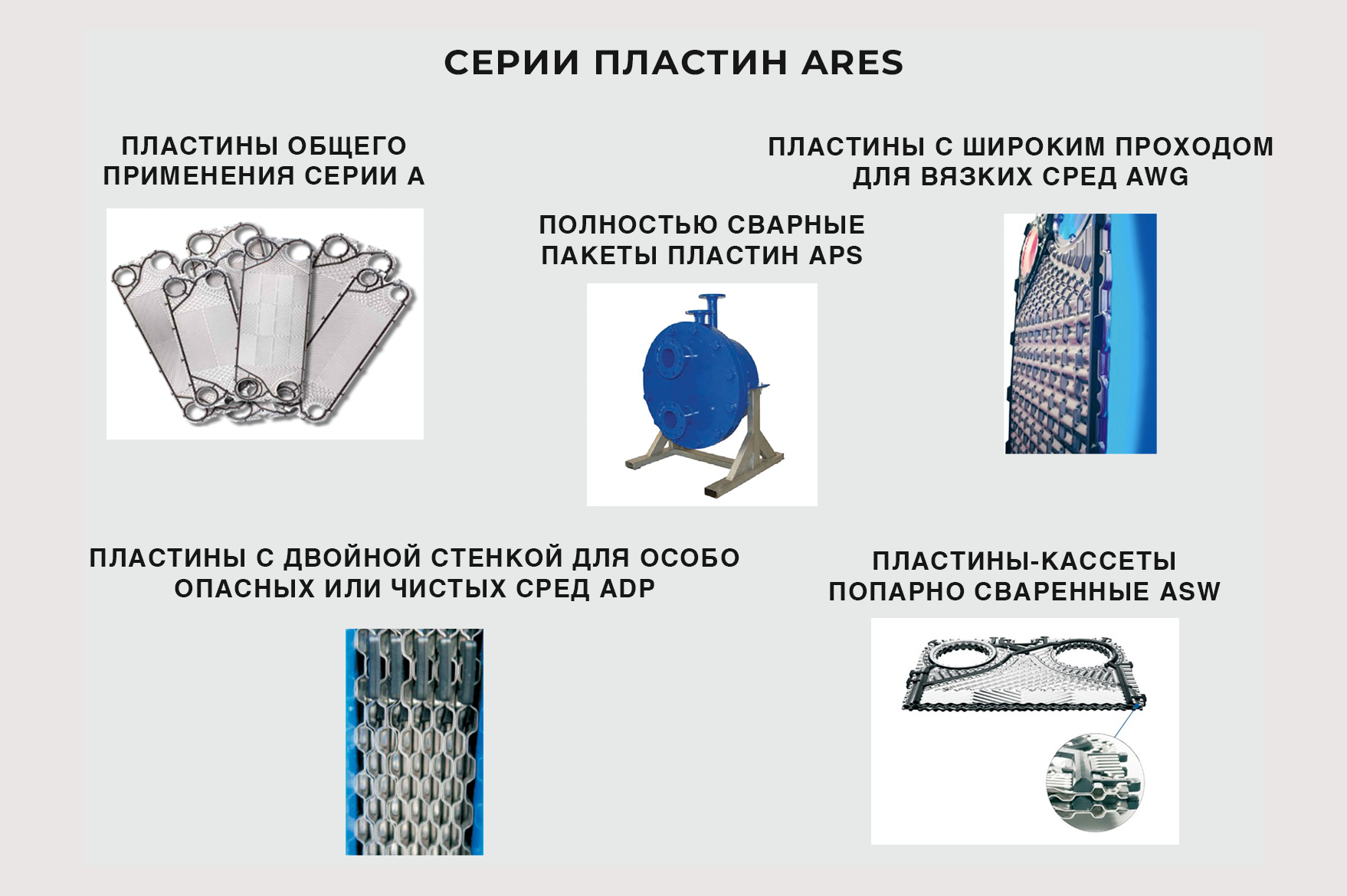

Виды пластин ARES и их особенности, уплотнения
Материал пластины ARES, ее характеристики и тип определяются инженерами «Хитэкс» при расчете теплообменного аппарата под конкретную задачу.
- Пластины ARES сделаны из различной стали для разных сред. На складе всегда есть пластины из нержавеющей стали AISI316L и AISI304L, из стали Hastelloy, SMO, титановые пластины. Все материалы сопровождаются сертификатом EN 3.1 согласно требованиям PED, ASTM;
- Наиболее востребованная толщина пластин 0,5мм, но также для определенных задач изготавливают пластины толщиной 0,4м, 0,6мм, 0,8мм и даже 1,0мм;
- Конфигурации профилей пластин — с «острым» и с «тупым» углом штамповки позволяет наиболее точно подобрать теплообменный аппарат с точки зрения соотношения теплоэффективность / гидравлические потери;
- Диаметр необходимых патрубков (портов) определяется в основном расходом среды и ее вязкостью — ARES изготавливает серийно пластины с диаметром прохода от 25 до 500мм.
![image-0](/uploads/blogs/2023-04/%D1%85%D0%B8%D1%82%D1%8D%D0%BA%D1%812_642fe2e9cf90f.png?size=0x-)
Подробнее про каждый вид пластин можно узнать на сайте «Хитэкс»
Широкая производственная программа выпускаемых пластин с площадью поверхности от 0,04 м2 до 2,0 м2, а также ширококанальные пластины «free-flow» (пластины с широким зазором до 10мм) для систем с содержанием волокнистых и твердых включений, особо вязких сред позволяют решить практически любые задачи процессов теплообмена.
![image-0](/uploads/blogs/2023-04/%D0%A1%D0%BD%D0%B8%D0%BC%D0%BE%D0%BA%20%D1%8D%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202023-03-30%20%D0%B2%2017.00.02_642fe30c91f29.png?size=0x-)

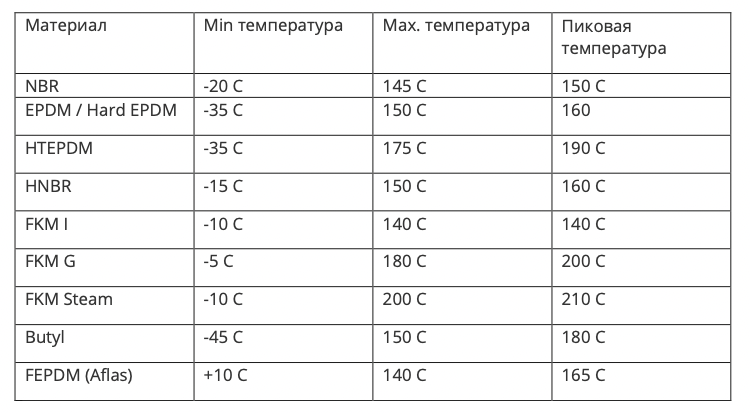

Перечень уплотнительных прокладок для различных сред, температур, условий применения.
Передовые технологии компании ARES phe обеспечат оптимальное решение поставленной задачи, максимальную эффективность установленного оборудования и его эксплуатации.
Мощности пресса при штамповке пластин ARES:
- 1 x 20 000 (2 x 10 000 тонн Гидравлический)
- 1 x 6 000 тонн Гидравлический
- 1 x 350 тонн Штамповочный
- 1 x 200 тонн Штамповочный
Модельный ряд пластин:
- 1 1⁄4” to 20” размер пластин
- Пластины «free flow»
- Сдвоенные пластины
ARES phe сертифицирован AHRI, который является одним из эталонов в мире для подтверждения максимальной гарантии производительности.
Продукцию ARES phe используют в сфере ЖКХ, в промышленном производстве, энергетике, судостроении, системах отопления, вентиляции и кондиционирования, для геотермальных систем и специальных задач.
![image-0](/uploads/blogs/2023-04/photo_2023-03-30%2016.35.20_642fe3403b59e.jpeg?size=0x-)

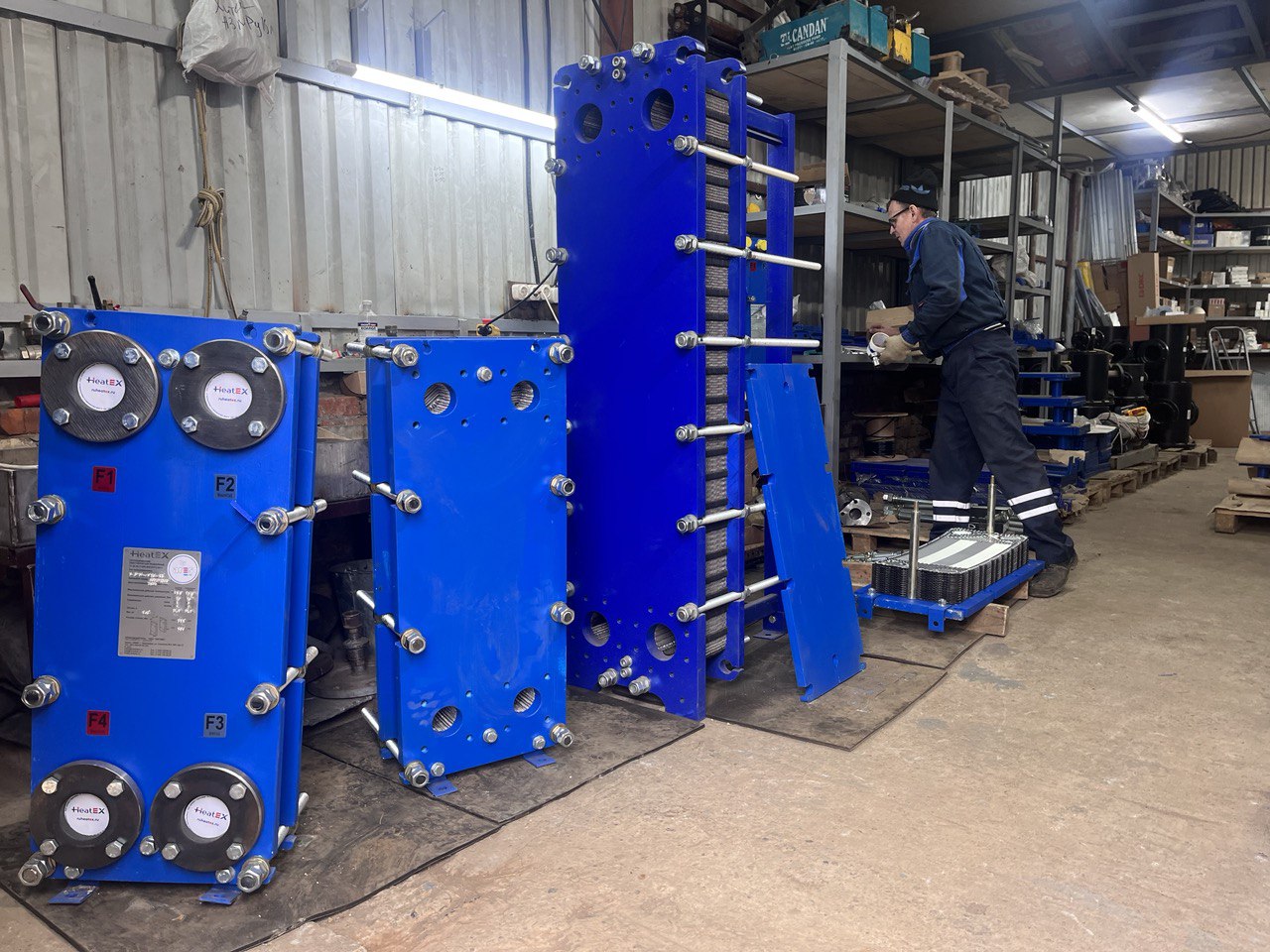

Производство «Хитэкс» находится в Краснодаре. Там же находятся склад пластин и уплотнений, корпусов серии А.

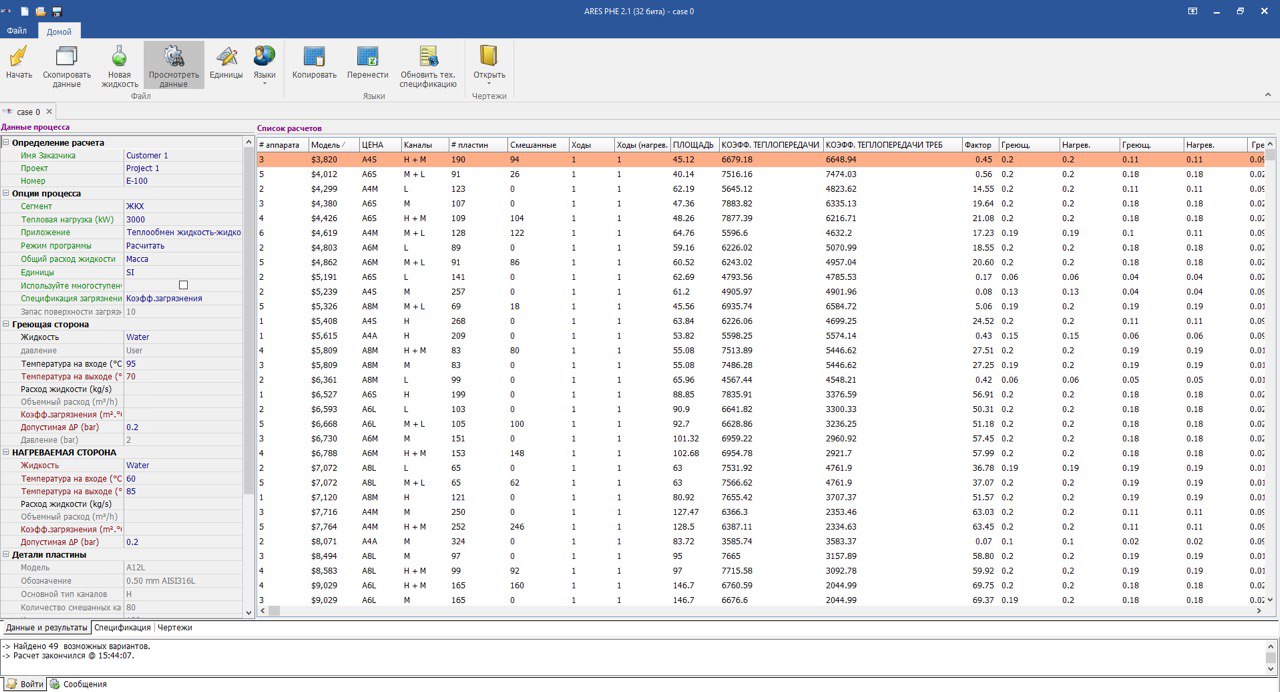

Собственное ПО
![image-0](/uploads/blogs/2023-04/photo_2023-04-04%2016.27.18_642fe372b7d9b.jpeg?size=0x-)
ARES PHE имеет собственное специальное ПО для проектирования пластинчатых теплообменников, которое позволяет подобрать оптимальное решение.
В программе можно:
— Рассчитать стандартные аппараты.
— Рассчитать стадии множественного ламинарного потока.
— Есть возможность расчета конденсации со стадиями перегрева и переохлаждения.
Что производит «Хитэкс» кроме теплообменников?
— Комплектные котельные установки широкого спектра исполнения: отдельно стоящие, блочно-модульные, крышные и т.д.
— Блочно-модульные тепловые пункты в полной заводской готовности: автоматизированные, индивидуальные и центральные, для жилых домов, предприятий, ритейла.
— Станции водоснабжения и пожаротушения.
— Комплексную автоматизацию, обеспечивающую бесперебойную работу всех систем надежно, комфортно и индивидуальной для вашего объекта (схемы).
— Систему расширенной диспетчеризации с обратной связью с современным интерфейсом доступа через облачный сервис.
Посмотреть BIM-модели теплообменников от Хитэкс
![image-0](/uploads/blogs/2023-04/%D0%98%D1%82%D1%8D%D0%BB%D0%BC%D0%B0_642fe6b388daa.png?size=0x-)

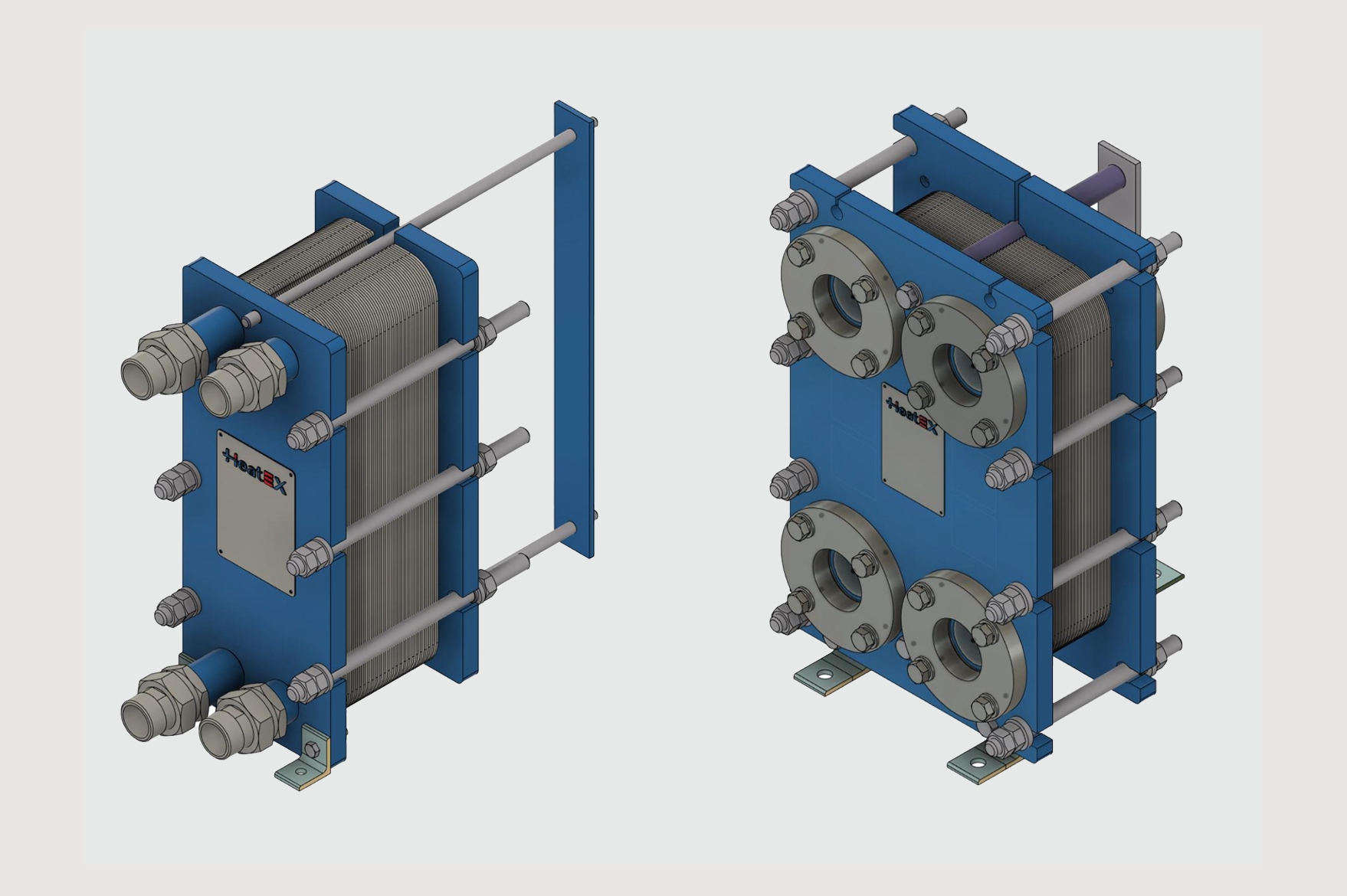

Примеры BIM-моделей от «Хитэкс»
- Модель пластинчатого теплообменника А3S-P16-МБ. Версия для
- Модель пластинчатого теплообменника A1S-Р16-СТ
Обе модели в версиях для Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
