BIM-модели пластинчатых теплообменников Ares phe от «Хитэкс»

views
571 просмотр
Компания «Хитэкс» — официальный представитель и сборочное производство теплообменных аппаратов ARES phe. Напрямую поставляет пластины и уплотнения с завода в Турции.
BIM-модели пластинчатых теплообменников Ares phe от «Хитэкс»

ARES phe — одна из ведущих компаний на мировом рынке по производству пластин для решения любой инженерной задачи в сфере теплообмена.

Посмотреть BIM-модели теплообменников от Хитэкс

image-0

Почему выгодно использовать BIM-модели пластинчатых теплообменников HeatEX by Ares?

— Подбор моделей пластин, уплотнений и типа теплообменного аппарата оптимален для разных проектов. Если среди готовых вариантов вы не найдете нужное решение, то специалисты «Хитэкс» помогут подобрать теплообменник по выгодной цене и в максимально быстрый срок.

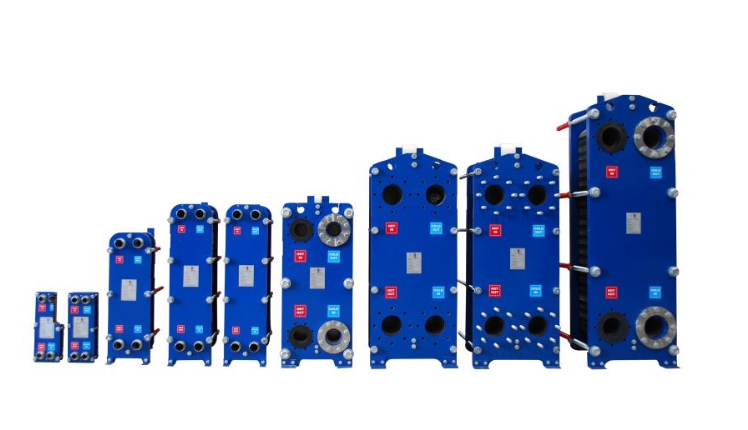

— Конструкция корпусов продумана: удобный и компактный монтаж.

— Срок службы теплообменников 25 лет.

— У HeatEX есть сервис пластин и уплотнений без отсоединения подводящих трубопроводов. В сервис входят: чистка и ремонт теплообменника, замена уплотнений. При необходимости можно добавить пластины и увеличить мощности работы аппарата.

Устройство теплообменников

image-0
image-1

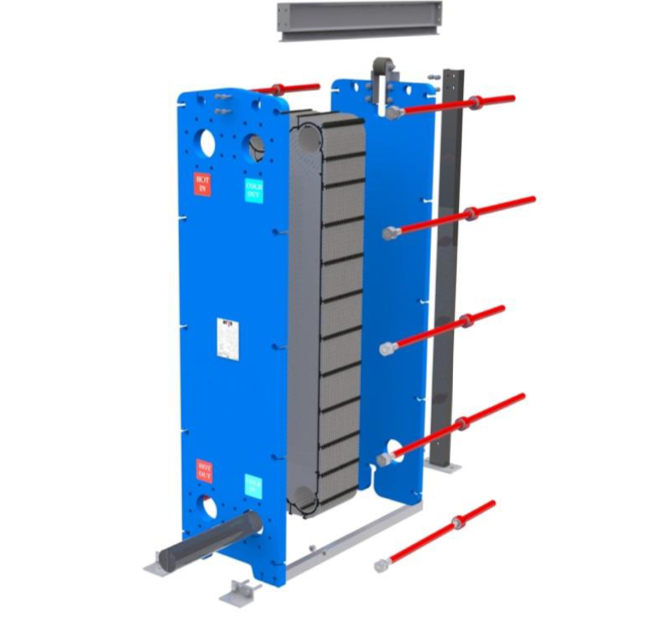

Пластинчатый теплообменник состоит из ряда чередующихся пластин из нержавеющей стали с определенными профилями.

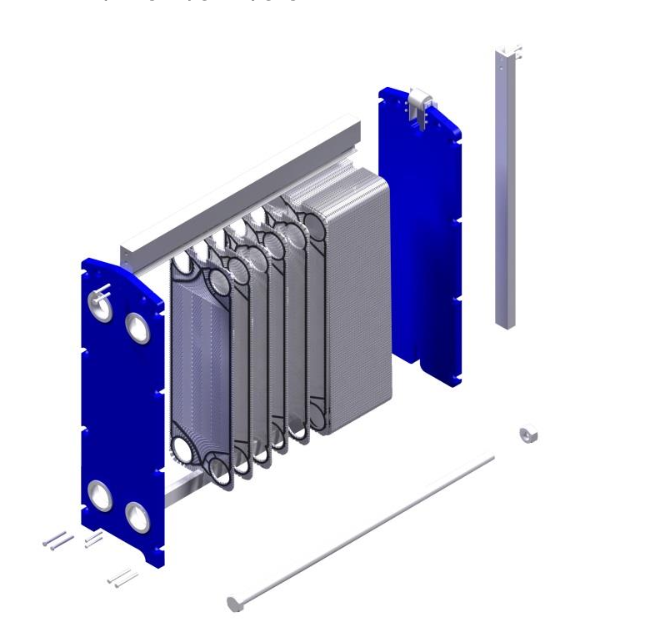

В конструкции разборного пластинчатого теплообменника используются резиновые уплотнения на каждой пластине. Пакет пластин помещается между опорной и прижимной плитой и стягивается шпильками.

image-0

Направляющие помогают сохранить соосность пластин, а задняя стойка служит опорой — сохраняется возможность при сервисе свободно перемещать прижимную плиту, не отсоединяя теплообменник от трубопроводов.

image-0
image-0

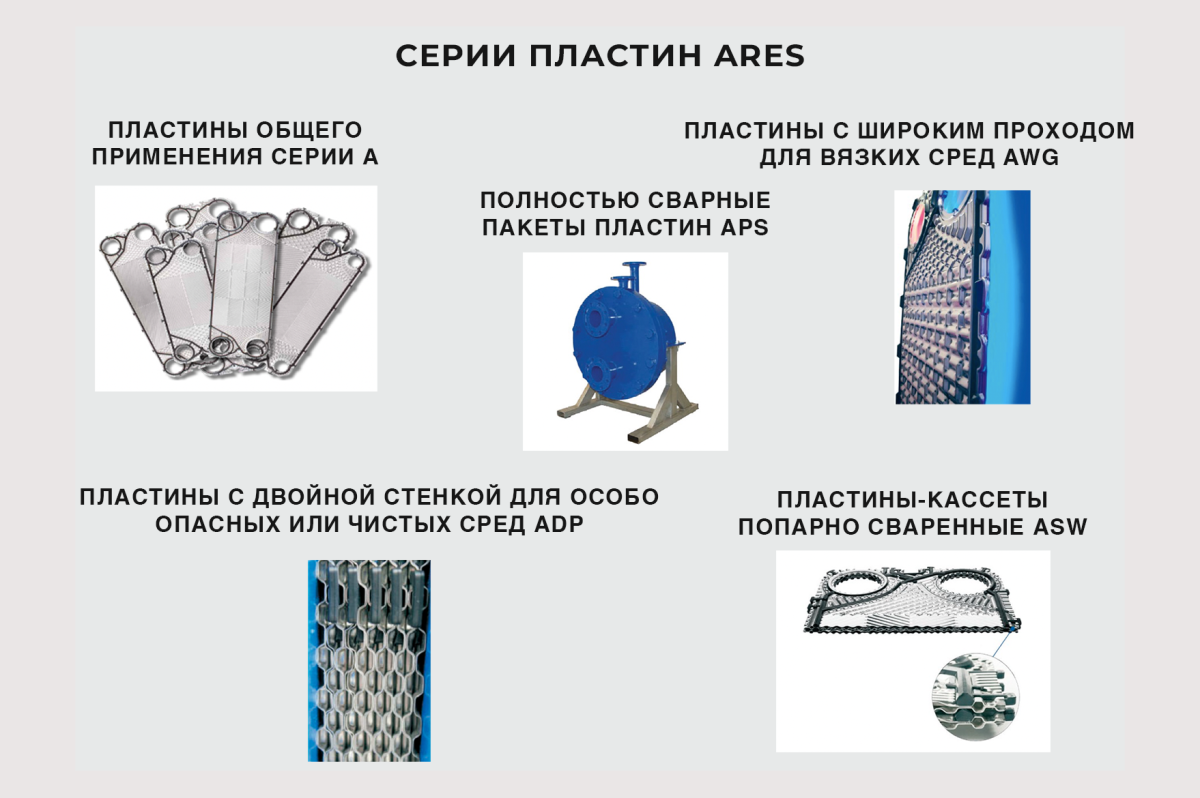

Виды пластин ARES и их особенности, уплотнения

Материал пластины ARES, ее характеристики и тип определяются инженерами «Хитэкс» при расчете теплообменного аппарата под конкретную задачу.

  • Пластины ARES сделаны из различной стали для разных сред. На складе всегда есть пластины из нержавеющей стали AISI316L и AISI304L, из стали Hastelloy, SMO, титановые пластины. Все материалы сопровождаются сертификатом EN 3.1 согласно требованиям PED, ASTM;
  • Наиболее востребованная толщина пластин 0,5мм, но также для определенных задач изготавливают пластины толщиной 0,4м, 0,6мм, 0,8мм и даже 1,0мм;

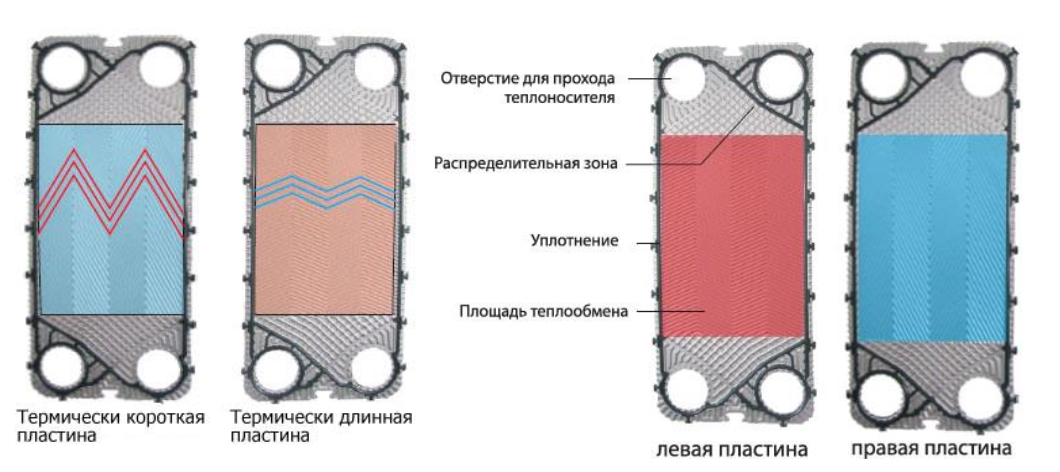

  • Конфигурации профилей пластин — с «острым» и с «тупым» углом штамповки позволяет наиболее точно подобрать теплообменный аппарат с точки зрения соотношения теплоэффективность / гидравлические потери;
  • Диаметр необходимых патрубков (портов) определяется в основном расходом среды и ее вязкостью — ARES изготавливает серийно пластины с диаметром прохода от 25 до 500мм.
image-0

Подробнее про каждый вид пластин можно узнать на сайте «Хитэкс»

Широкая производственная программа выпускаемых пластин с площадью поверхности от 0,04 м2 до 2,0 м2, а также ширококанальные пластины «free-flow» (пластины с широким зазором до 10мм) для систем с содержанием волокнистых и твердых включений, особо вязких сред позволяют решить практически любые задачи процессов теплообмена.

image-0

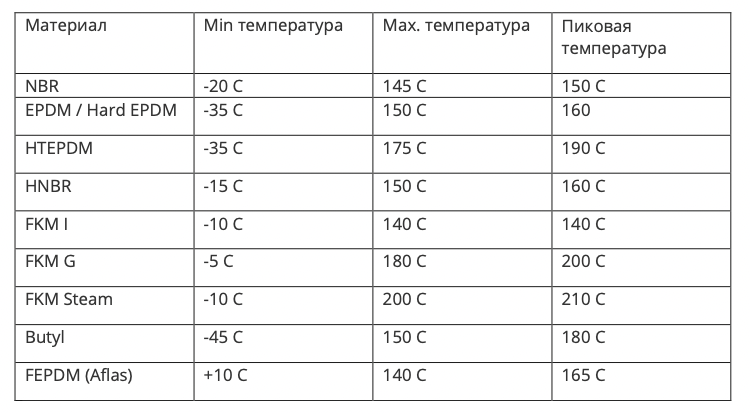

Перечень уплотнительных прокладок для различных сред, температур, условий применения.

Передовые технологии компании ARES phe обеспечат оптимальное решение поставленной задачи, максимальную эффективность установленного оборудования и его эксплуатации.

Мощности пресса при штамповке пластин ARES:

  • 1 x 20 000 (2 x 10 000 тонн Гидравлический)
  • 1 x 6 000 тонн Гидравлический
  • 1 x 350 тонн Штамповочный
  • 1 x 200 тонн Штамповочный

Модельный ряд пластин:

  • 1 1⁄4” to 20” размер пластин
  • Пластины «free flow»
  • Сдвоенные пластины

ARES phe сертифицирован AHRI, который является одним из эталонов в мире для подтверждения максимальной гарантии производительности.

Продукцию ARES phe используют в сфере ЖКХ, в промышленном производстве, энергетике, судостроении, системах отопления, вентиляции и кондиционирования, для геотермальных систем и специальных задач.

image-0

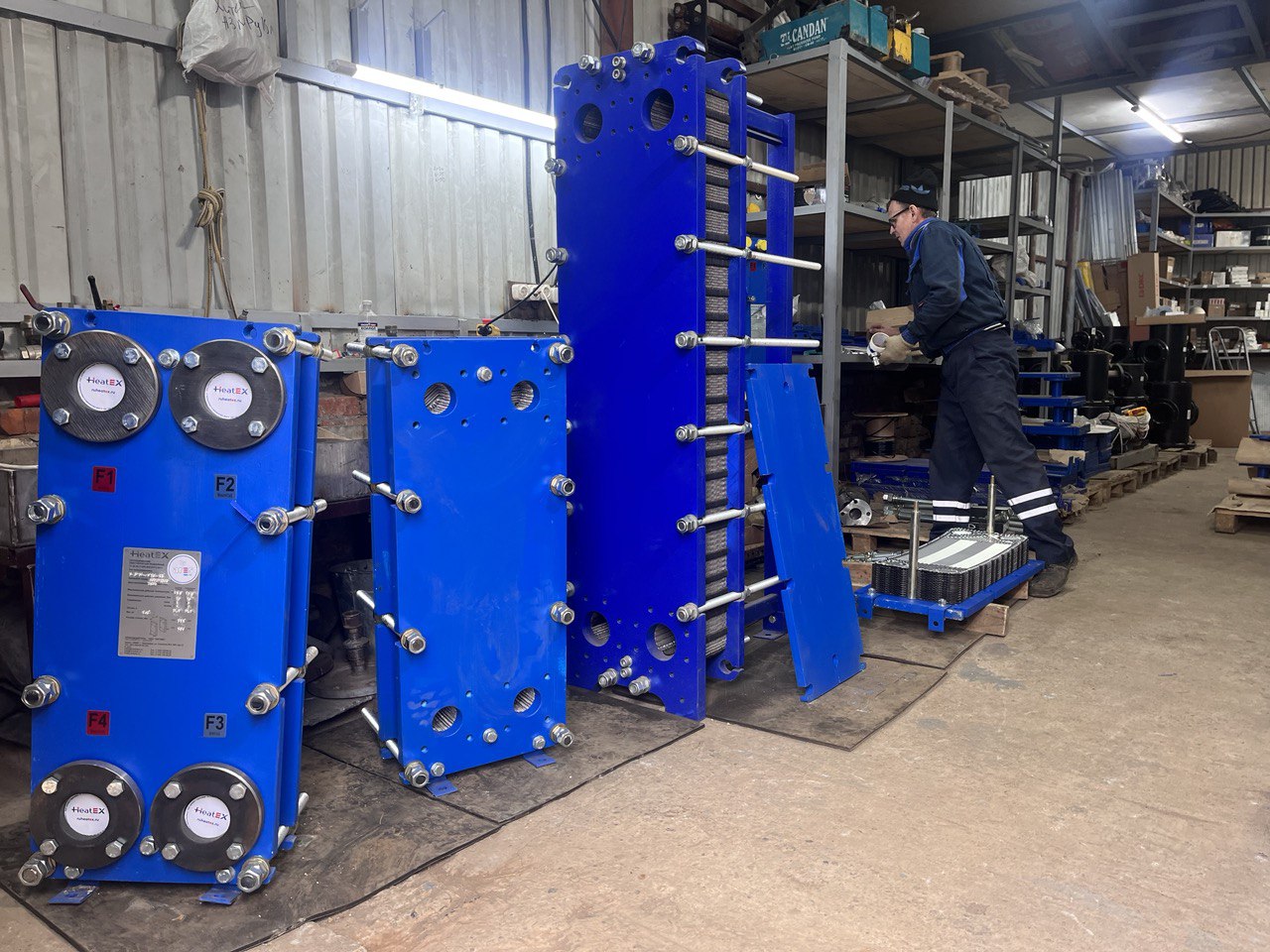

Производство «Хитэкс» находится в Краснодаре. Там же находятся склад пластин и уплотнений, корпусов серии А.

Собственное ПО

image-0

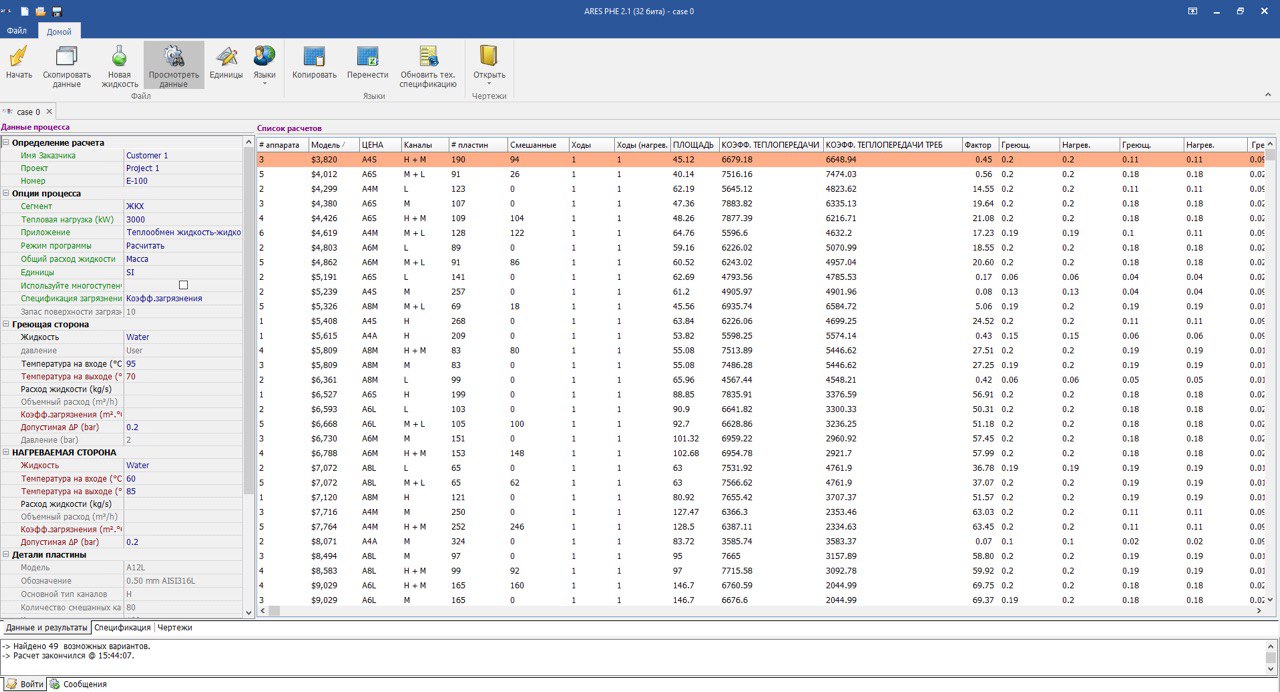

ARES PHE имеет собственное специальное ПО для проектирования пластинчатых теплообменников, которое позволяет подобрать оптимальное решение.

В программе можно:

— Рассчитать стандартные аппараты.

— Рассчитать стадии множественного ламинарного потока.

— Есть возможность расчета конденсации со стадиями перегрева и переохлаждения.

Что производит «Хитэкс» кроме теплообменников?

— Комплектные котельные установки широкого спектра исполнения: отдельно стоящие, блочно-модульные, крышные и т.д.

— Блочно-модульные тепловые пункты в полной заводской готовности: автоматизированные, индивидуальные и центральные, для жилых домов, предприятий, ритейла.

— Станции водоснабжения и пожаротушения.

— Комплексную автоматизацию, обеспечивающую бесперебойную работу всех систем надежно, комфортно и индивидуальной для вашего объекта (схемы).

— Систему расширенной диспетчеризации с обратной связью с современным интерфейсом доступа через облачный сервис.

Посмотреть BIM-модели теплообменников от Хитэкс

image-0

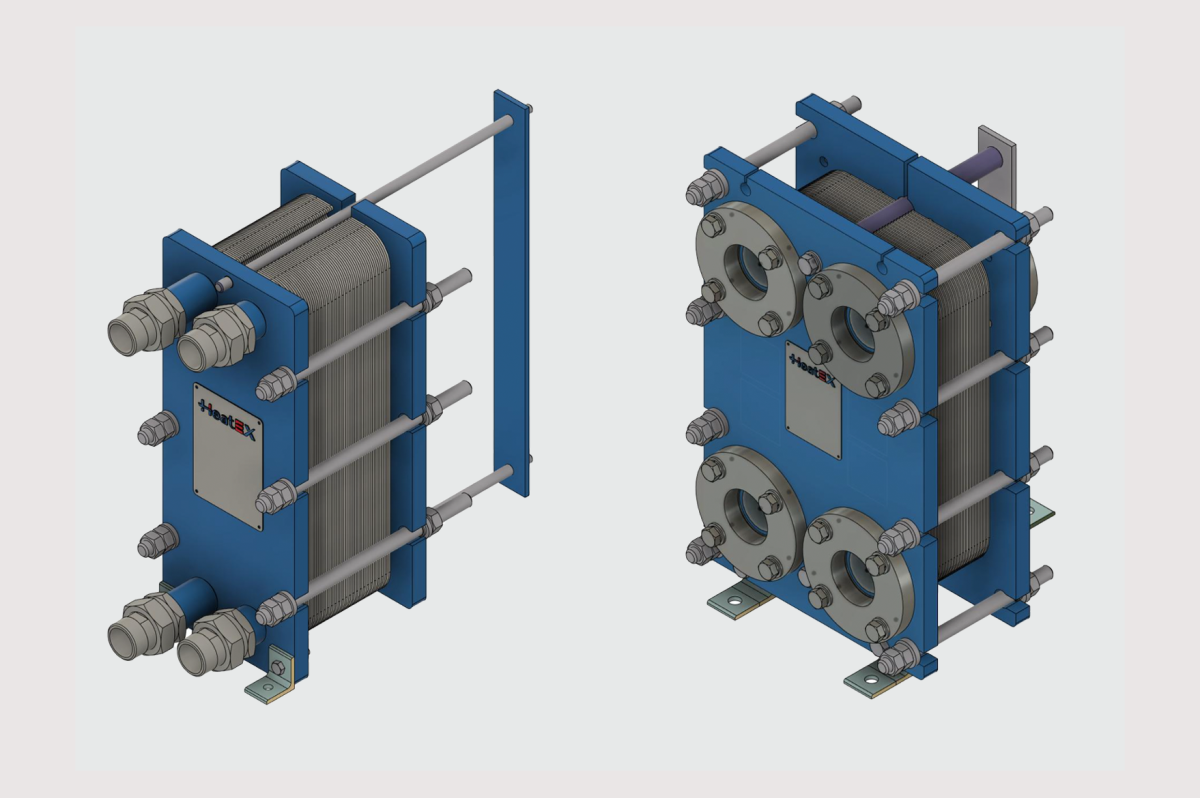

Примеры BIM-моделей от «Хитэкс»

  1. Модель пластинчатого теплообменника А3S-P16-МБ. Версия для
  2. Модель пластинчатого теплообменника A1S-Р16-СТ

Обе модели в версиях для Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
