BIM-модели подвесных потолков Armstrong

views
3029 просмотров
В нашей библиотеке очередное пополнение: мы разработали библиотеку подвесных потолков для компании Armstrong
BIM-модели подвесных потолков Armstrong

Потолки Armstrong стали общим названием для всех потолков подобного типа независимо от фирмы-изготовителя. Это одни из самых популярных потолков для офисных, общественных и административных зданий.

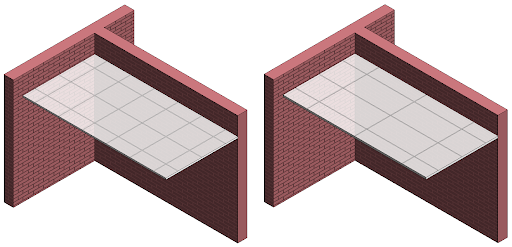

image-0 Примеры потолков Армстронг с размером плиток 600х600 и 1200х600

Потолки выполнены в системной категории «Потолки», поэтому достаточно скопировать их к себе в проект стандартными средствами Revit и можно сразу приступать к моделированию. В библиотеке 13 типов потолков, 10 размерами 600х600 и 3 — 1200х600. Представлены подвесные системы Prelude 15 и Prelude 24, плиты из минеральной ваты или металла, кромки Board, Tegular, Vector, Mircolook и Axal Vector.

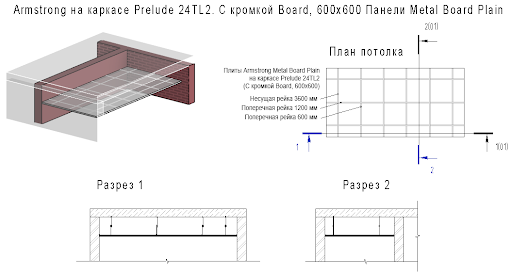

Пример подвесного потолка Пример подвесного потолка

У каждого потолка есть свой набор свойств, по которому можно собрать спецификацию и посчитать расход в ведомости материалов. В свойствах указаны технические характеристики и показатели для материала потолка и нормы расхода для монтажных элементов. Расход можно посчитать в ведомости, она также разработана и её можно скопировать в свой проект.

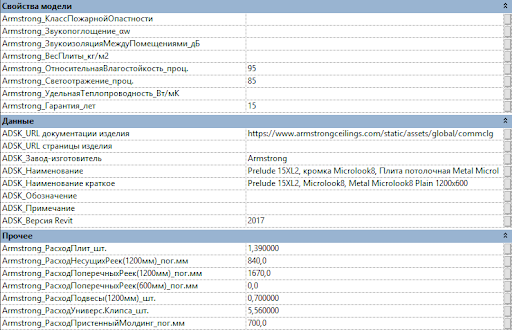

Пример параметров для типоразмера потолка Пример параметров для типоразмера потолка

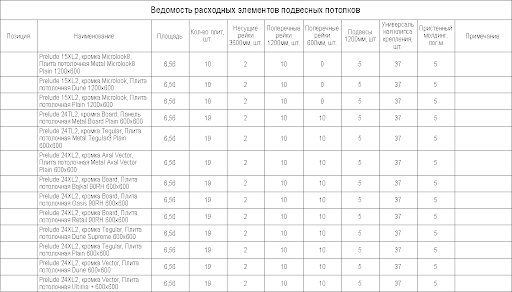

Ведомость расходных элементов Ведомость расходных элементов

Важная составляющая разработки — 2D-узлы для крепления потолка. Благодаря им можно не перегружать модель дополнительными 3D-элементами, но при этом оформить рабочую документацию так, чтобы при монтаже не возникало вопросов. На каждый тип есть свои узлы с продольным и поперечным разрезом. Узлы не статичны, их можно изменить под нужды проекта, например менять высоту запотолочного пространства, при этом подвесы сами удлинятся и их не нужно будет двигать вручную. Для этого на узле нужно выбрать потолочную плитку и направляющую и переместить на нужное расстояние по вертикали. Кроме того, можно отключать или включать некоторые элементы подвесной системы и подписывать их марками, которые также есть в файле RVT с библиотекой.

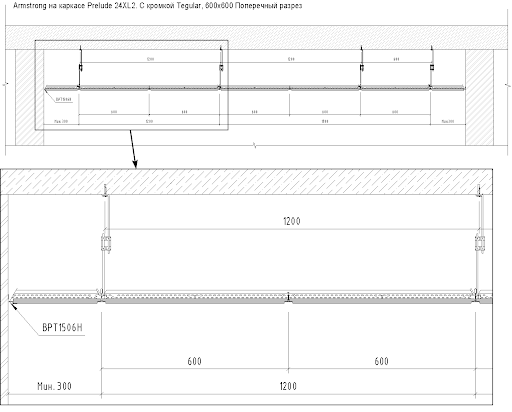

Пример узла с системой подвеса потолка Пример узла с системой подвеса потолка

Такие узлы помогут архитекторам качественно моделировать потолки и считать расходные элементы без ошибок.

Скачать BIM-модели подвесных потолков Армстронг можно по ссылке: https://bimlib.pro/manufacturer/id/1641/
