Вентиляционный Завод БАСТИОН основан в 2006 году. Зарекомендовал себя как надежный российский производитель и поставщик вентиляционного оборудования на всей территории России и стран СНГ. Рассказываем про противопожарные клапаны, производство и проекты компании.
BIM-модели противопожарных клапанов от Завода БАСТИОН

Противопожарные клапаны: применение, огнестойкость, функционал

Противопожарные клапаны устанавливают в системах общеобменной и аварийной вентиляции, местных отсосов и кондиционирования воздуха, приточно-вытяжной и вытяжной противодымной вентиляции.

Клапаны используют для предотвращения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам перечисленных систем.

Противопожарные клапаны — устройство перекрытия вентиляционных каналов/проемов, ограждающих строительных конструкций здания. Клапаны управляется автоматически и/или дистанционно.

Имеют предельные состояния по огнестойкости, характеризуемые потерей плотности — E и теплоизолирующей способности — I.

Противопожарные клапаны вентиляционных систем вытяжной противодымной вентиляции (тип — КЛД и КЛДм) имеют предельные состояния по огнестойкости, характеризуемые только потерей плотности — E.

По функциональному назначению клапаны могут применяться в качестве:

— нормально- открытых или НО;

— нормально-закрытых или НЗ;

— дымовых, в режиме НЗ или двойного действия — ДД.

В соответствии с  техническим регламентом Евразийского экономического союза о требованиях к средствам обеспечения пожарной безопасности и пожаротушения ТР ЕАЭС 043/2017 и требованиям СП7.13130.2013.

Общие технические характеристики клапанов:

— Вид климатического исполнения и категория размещения: УХЛ 3.

— Степень защиты обеспечиваемые оболочками: IP54.

— Класс электрозащиты от поражения электрическим током: II.

— Класс лакокрасочного покрытия: IV.

Типы противопожарных клапанов от Завода БАСТИОН

Нормально-открытые КЛП-НО — огнезадерживающее оборудование, заслонка которого в нормально-открытом функциональном исполнении находится в состоянии «открыто».

При пожаре клапан срабатывает закрытием заслонки, тем самым препятствуя распространению огня и продуктов горения.

Завод БАСТИОН производит КЛП-НО круглой и прямоугольной формы, имеющие предельные состояния по огнестойкости EI 60, EI 90 и ЕI 120.

image-0
image-1

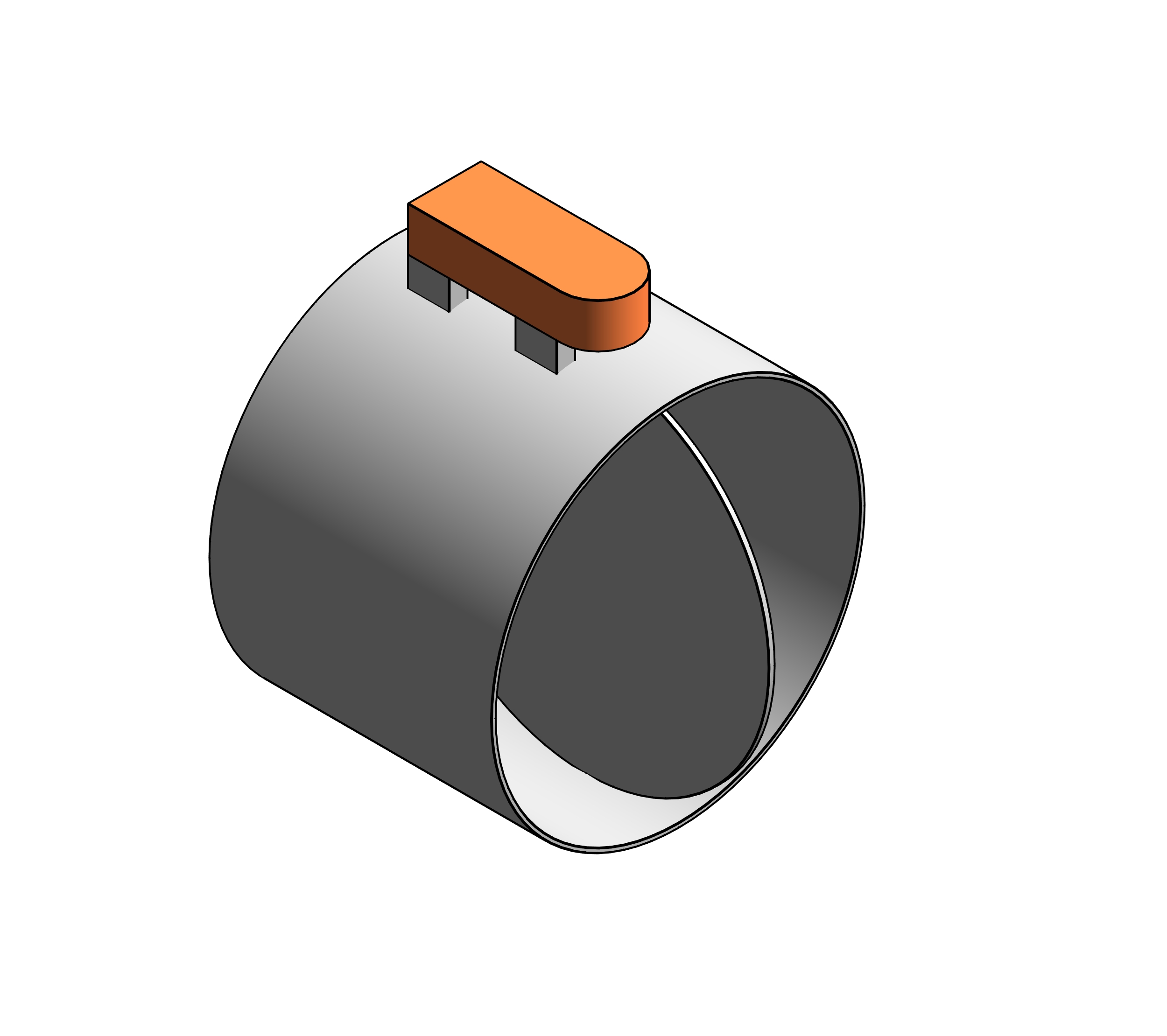

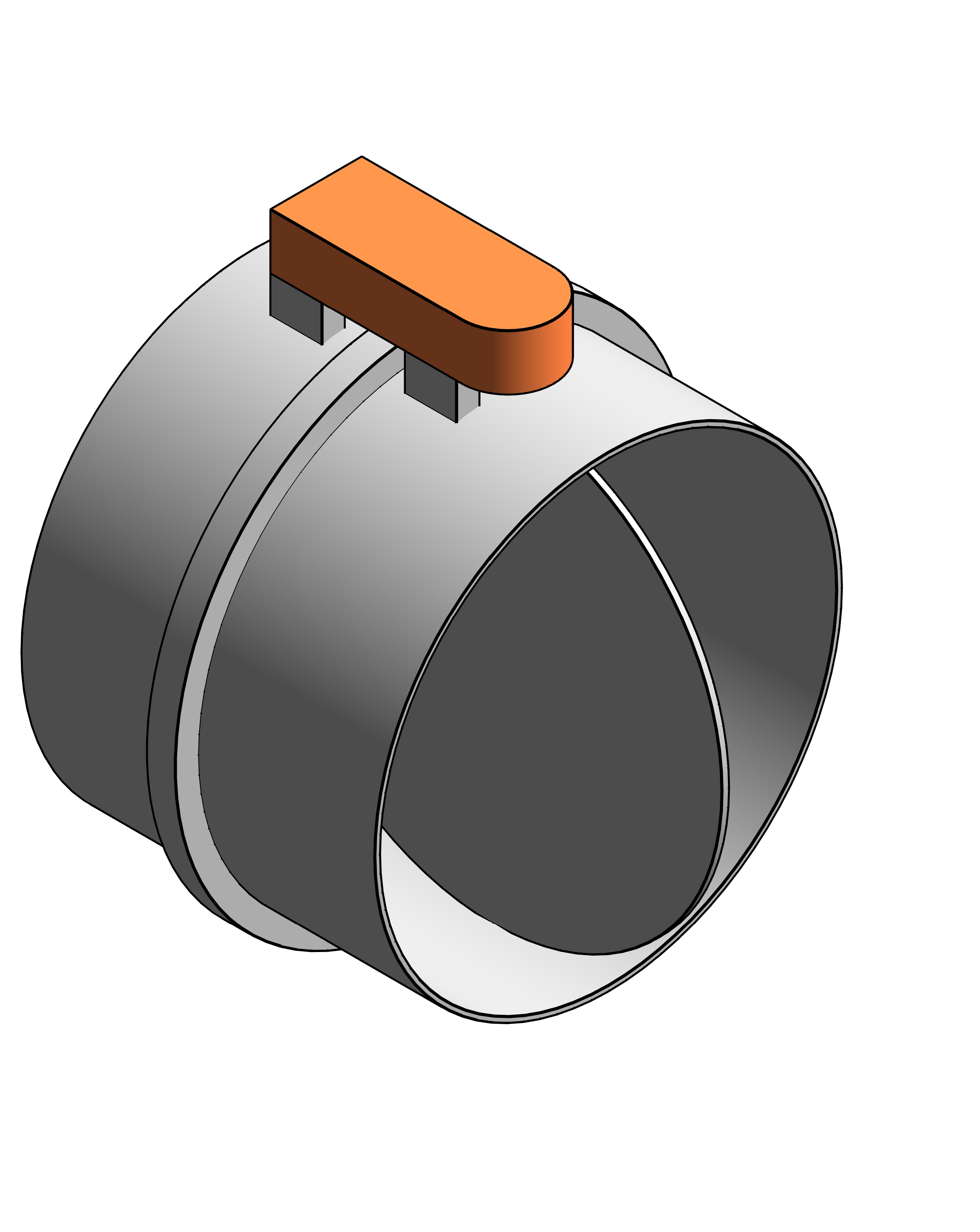

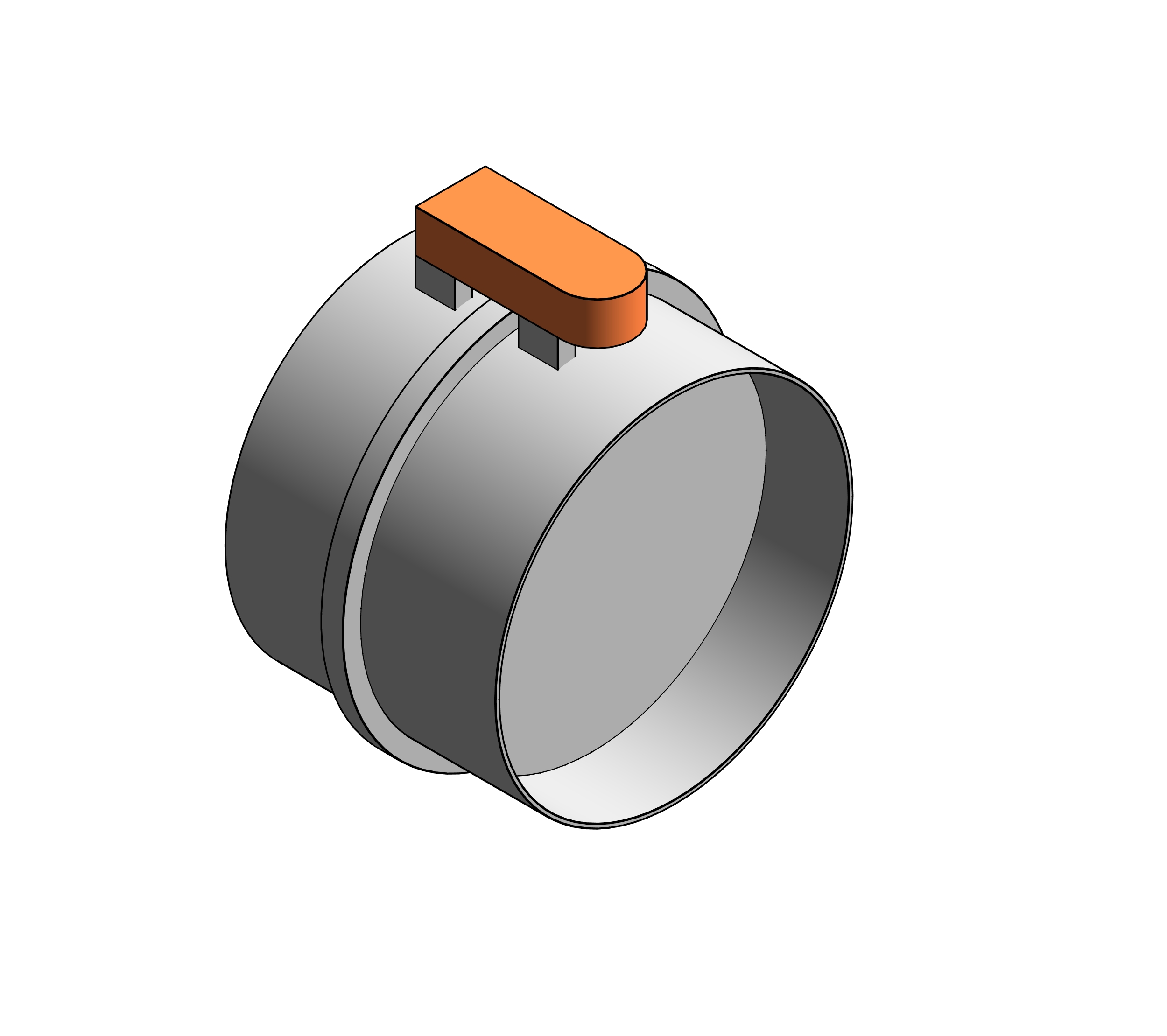

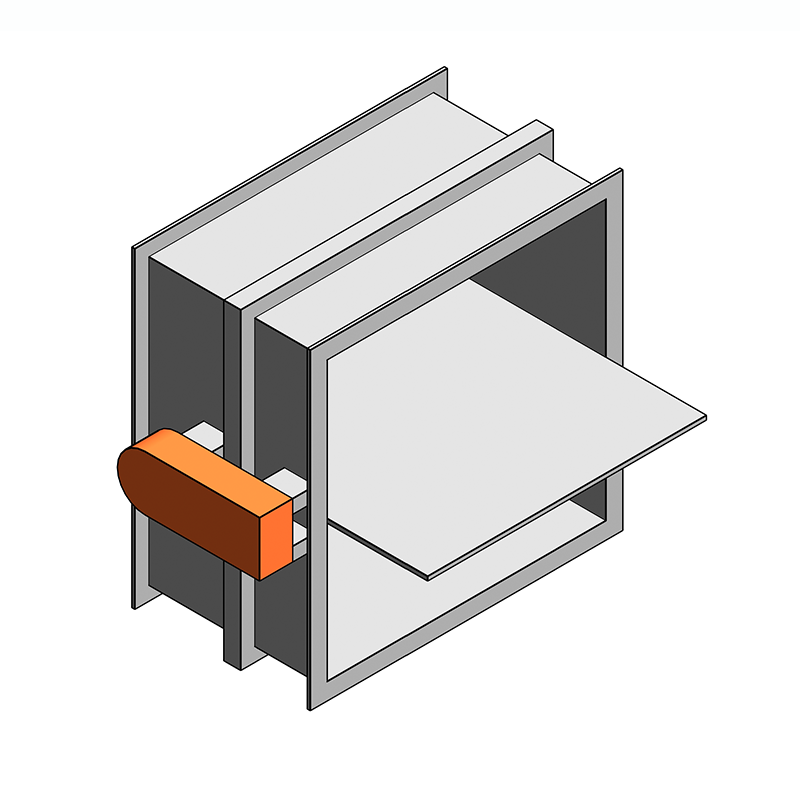

Клапан противопожарный круглого сечения нормально-открытый с пределом огнестойкости EI 60/EI 90/EI 120, с электромеханическим приводом с возвратной пружиной BLF/BF/реверсивным приводом BLE

Нормально-закрытые КЛП-НЗ — заслонка клапана в нормальном функциональном исполнении находится в состоянии «закрыто». Открывается в случае возникновения пожара с целью подачи чистого воздуха в помещение.

Завод БАСТИОН производит КЛП-НЗ круглой и прямоугольной формы, имеющие предельные состояния по огнестойкости EI 90 и ЕI 120.

image-0
image-1

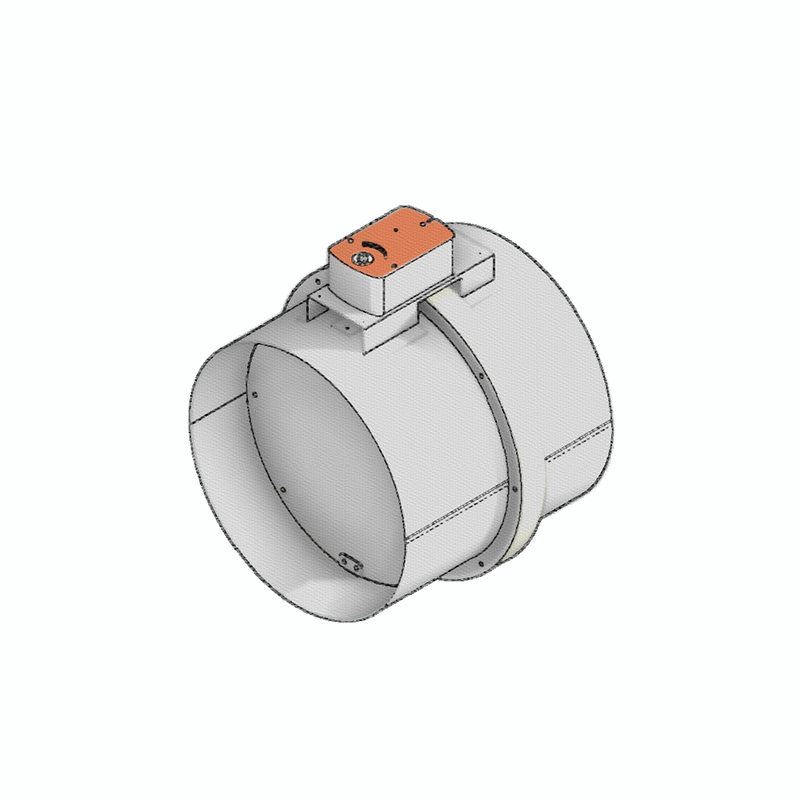

Клапан противопожарный круглого сечения нормально-закрытый с пределом огнестойкости EI 90/EI 120, с электромеханическим реверсивным приводом BLE

image-0
image-1

Клапан противопожарный прямоугольного сечения нормально-открытый с пределом огнестойкости EI 60/EI 90/EI 120, с электромеханическим приводом с возвратной пружиной BLF/BF/реверсивным приводом BLE

Противопожарный клапан двойного действия КЛП-ДД — заслонка клапана в нормальном функциональном исполнении находится в состоянии «открыто».

При возникновении пожарной ситуации заслонка переводится в положение «закрыто», препятствуя повышению температуры и распространению продуктов горения, а затем открывается и производится дымоудаление.

Завод БАСТИОН производит КЛП-ДД круглой и прямоугольной формы, имеющие предельное состояние по огнестойкости EI 120.

image-0
image-1

Клапан противопожарный круглого сечения двойного действия, с пределом огнестойкости EI 120, с электромеханическим реверсивным приводом BLE

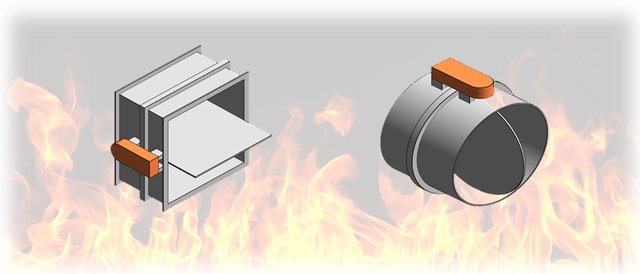

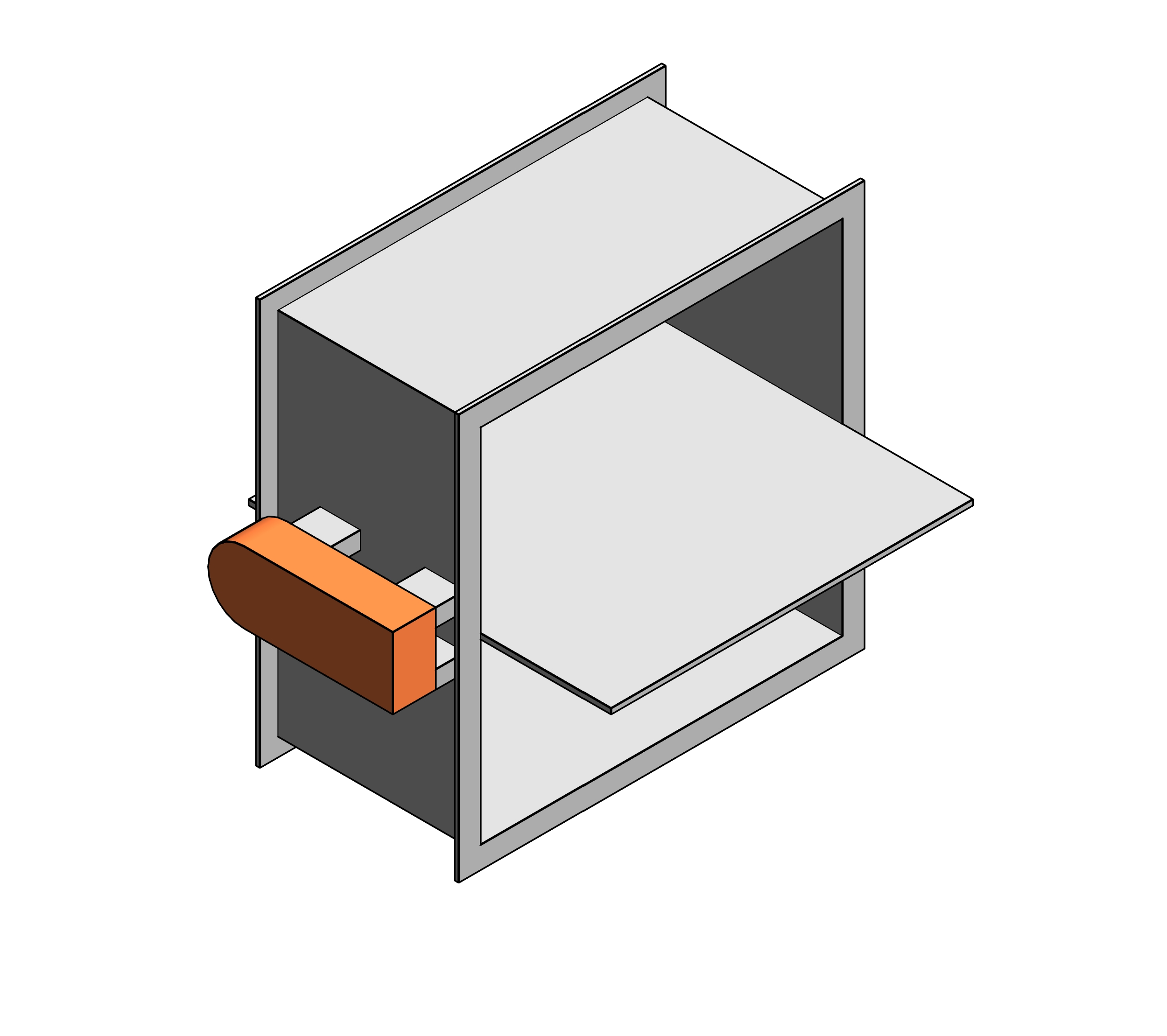

Клапан противопожарный прямоугольного сечения двойного действия, с пределом огнестойкости EI 120, с электромеханическим приводом с возвратной пружиной BLF/BF/реверсивным приводом BLE

Противопожарный клапан дымовой КЛД — используют в составе системы дымоудаления.

В нормальном режиме работы КЛД находится в закрытом состоянии. При пожарной ситуации заслонка открывается и обеспечивает возможность удаления дыма и гари по вентиляционным каналам.

Завод БАСТИОН производит дымовые клапаны прямоугольной формы стенового — КЛД-С и канального — КЛД-К  типов. С предельным состоянием по огнестойкости E90, E120.

image-0
image-1

Противопожарный клапан дымоудаления канального исполнения, с пределом огнестойкости EI 90/EI 120, с электромеханическим реверсивным приводом BE/BLE, привод снаружи корпуса

Клапан дымоудаления канального исполнения, с пределом огнестойкости EI 90/EI 120, с электромеханическим реверсивным приводом BE/BLE, привод внутри корпуса

Клапан противопожарный многостворчатый КЛПм - 1 (2)

Особенность конструкции клапанов —  отсутствие вылета заслонки (лифтовое и шахтное исполнение) за пределы корпуса.

Это позволяет монтировать клапаны в лифтовые шахты и другие строительные элементы, где предъявляются особые требования.

image-0

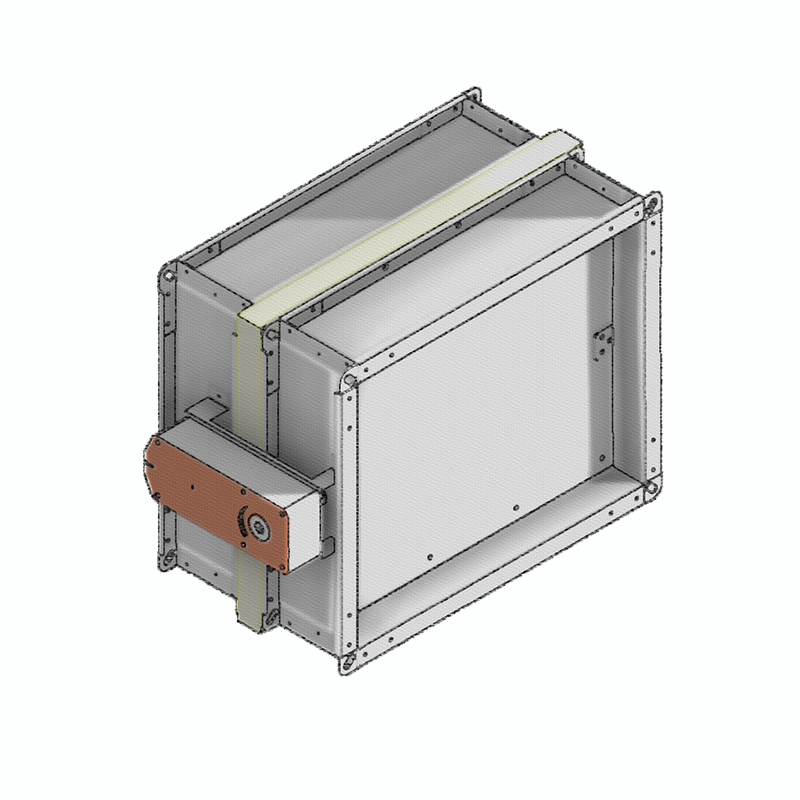

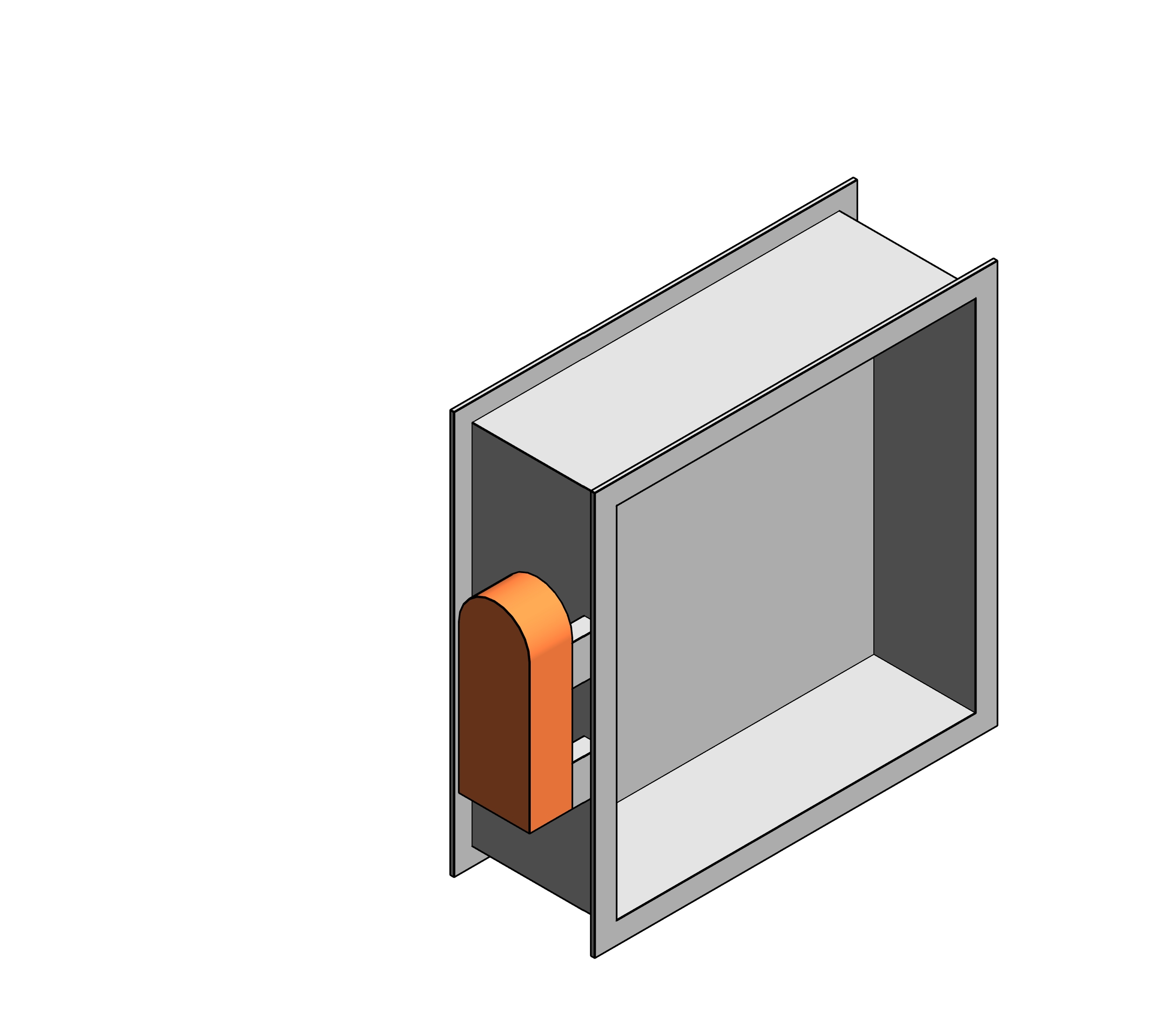

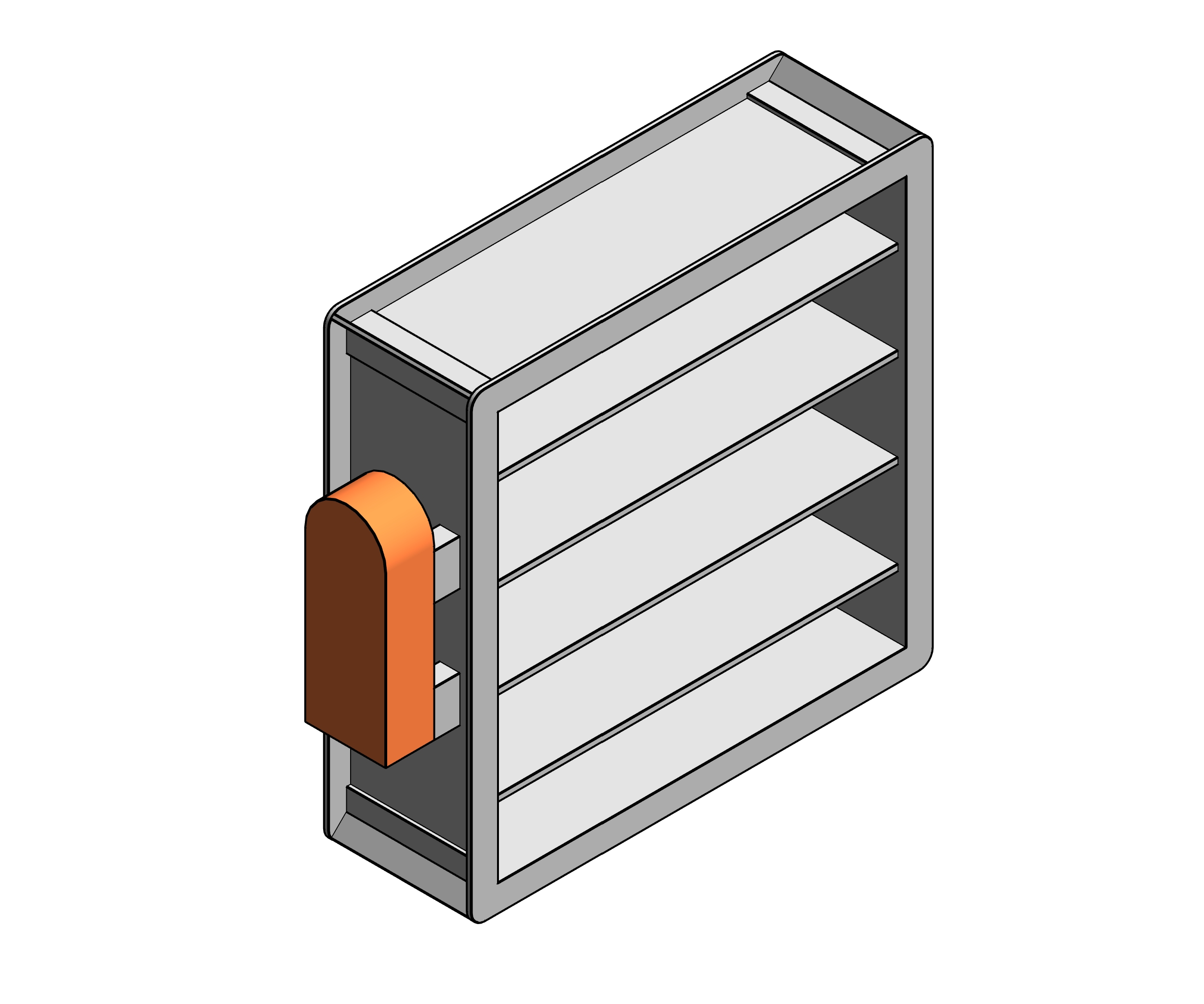

Клапан противопожарный многостворчатый прямоугольного сечения, нормально-открытый канального исполнения, с пределом огнестойкости EI 60/EI90, с электромеханическим приводом, c возвратной пружиной BF/с электромеханическим реверсивным приводом BLE снаружи корпуса

Клапан дымовой многостворчатый КЛДм-2 (3)

У этих клапанов также нет вылета заслонки (лифтовое и шахтное исполнение) за пределы корпуса, что позволяет монтировать клапаны в лифтовые шахты (колодцы) и другие строительные элементы, где предъявляются особые требования.

image-0

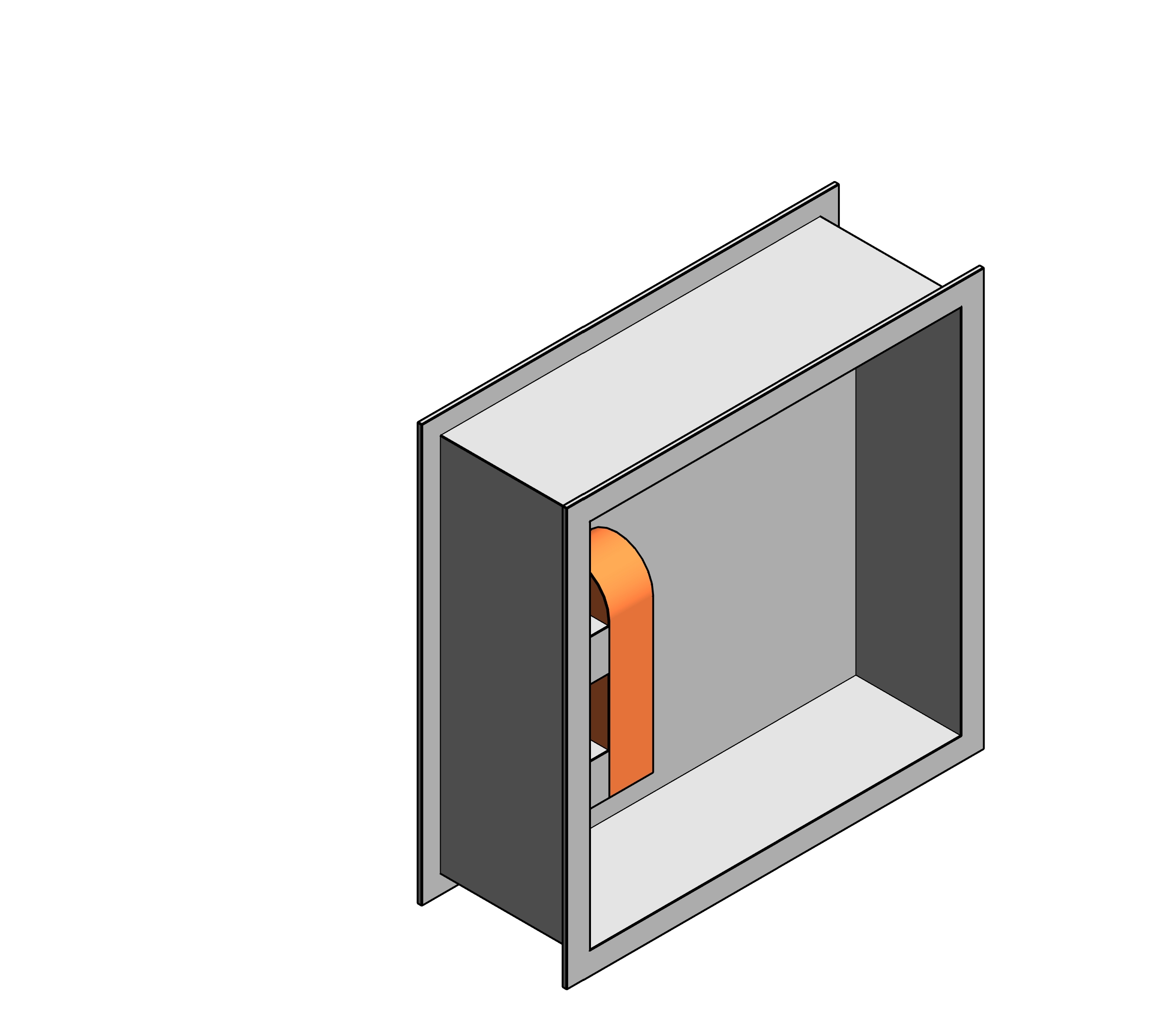

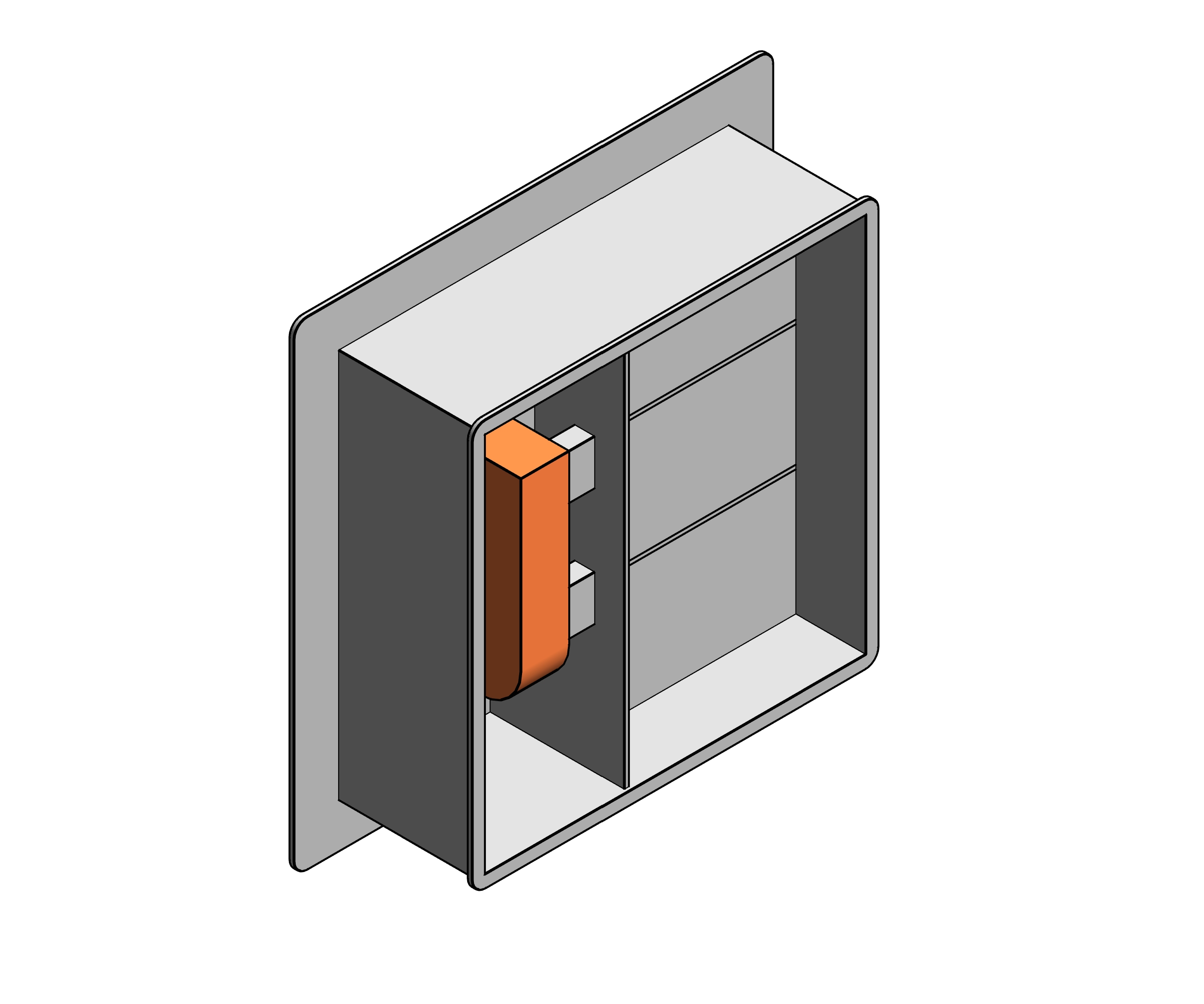

Клапан противопожарный дымовой многостворчатый прямоугольного сечения стенового исполнения, с пределом огнестойкости EI 90/EI120, с электромеханическим реверсивным приводом BLE внутри корпуса

Решетки декоративные РКЛД — применяются в качестве дополнительного аксессуара к противопожарным клапанам.

Толщина решетки, по умолчанию — 30 мм. Крепление к стене видимым болтовым соединением. Решетки РКЛД делают из оцинкованной стали с последующей окраской (RAL).

Их типоразмерный ряд соответствует ряду клапанов дымоудаления КЛД. Если размеры решетки превышают 1300*1500 мм , то она состоит из нескольких частей.

Особенность решетки РКЛД — низкое аэродинамическое сопротивление, простота конструкции, привлекательный дизайн.

Все BIM-модели «Бастиона».

Производство и проекты

Оборудование от Завода БАСТИОН использовали на объектах в Санкт-Петербурге, Москве, Екатеринбурге, Сочи, Ленинградской, Мурманской, Архангельской, Новгородской, Псковской областях. Республике Башкортостан, республике Карелия, Коми, Ямало-Ненецком автономном округе и в других регионах России.

У завода собственное производство в пригороде Санкт-Петербурга.

image-0

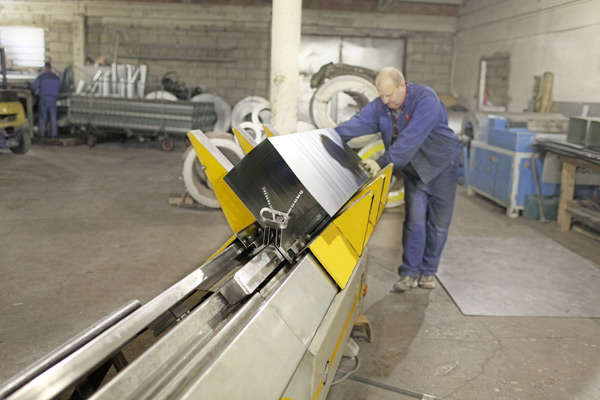

Средняя месячная мощность позволяет обрабатывать более 30 тысяч м2 металла в месяц. Площадь производственных помещений — 1500 м2. Кроме того, завод работает круглосуточно, поэтому гарантирует короткие сроки сроки производства — от 1 дня.

Благодаря производственным мощностям и современному высокотехнологичному оборудованию, завод с максимальной эффективностью осуществляет бесперебойные поставки высококачественной продукции в максимально короткие сроки и по самым выгодным ценам.

Заводу БАСТИОН доверяют крупные проектные институты, строительные компании, монтажные и торговые организации.

image-0

Примеры объектов при строительстве которых использовали продукцию Завода БАСТИОН

image-0

Аэропорт «Пулково» в Санкт-Петербурге

image-0

Детская городская больница №1 в Санкт-Петербурге

image-0

Банк «Санкт-Петербург»

Другие объекты можно посмотреть на сайте компании.

Сертификаты соответствия, подтверждающие качество продукции завода.

Стандарты ГОСТ, СНИП, СП, ВСН.

Завод БАСТИОН может изготовить нестандартное изделие по чертежам заказчика.

Производитель участвует в партнерской программе.

Смотреть BIM-модели.
