«Геркулес-Сибирь» — лидер по производству сухих и строительных смесей в Сибири. Занимает более 30% рынка в СФО. В производстве «Геркулес-Сибирь» использует высококлассное локальное сырье и европейские стандарты качества. Компания создала свою техническую лабораторию, чтобы вести контроль качества продукции.
![image-0](/uploads/blogs/2022-03/%D0%B2%D1%8B%D0%B4%D0%B5%D0%BB%D0%B5%D0%BD%D0%BD%D1%8B%D0%B9%20_%D1%82%D0%B5%D0%BA%D1%81%D1%82_6245c57078c6d.png?size=0x-)

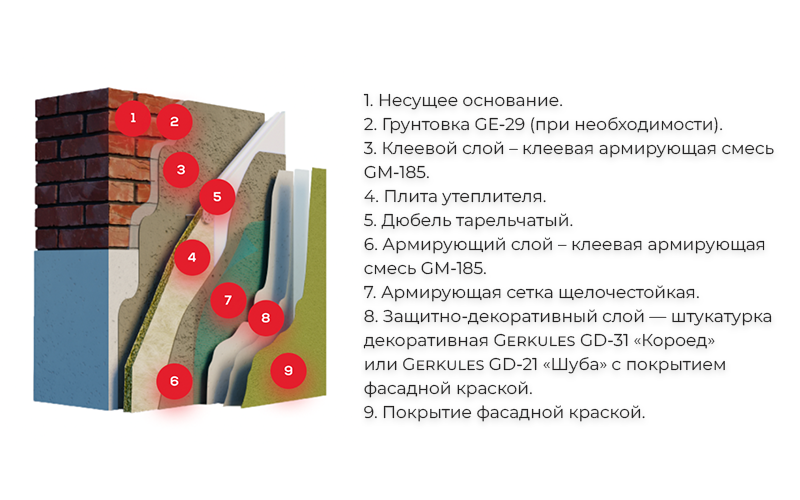

Система фасадная теплоизоляционная композитная (СФТК) — штукатурная отделка частных, многоэтажных и промышленных зданий с дополнительным утеплением ограждающей конструкции стен. В качестве финишного слоя СФТК обычно применяется декоративная штукатурка — шуба или короед — на минеральной или полимерной основе.
![image-0](/uploads/blogs/2022-03/%D1%81%D1%84%D1%82%D0%BA_6245b9ac80a2a.png?size=0x-)
Чем хороша «GERKULES FACADE»?
— Дает возможность реализовывать любые дизайнерские задачи. К примеру, когда в проекте нестандартная плоскость фасада здания или нужны декоративные элементы. Можно использовать разную фактуру декоративных штукатурок или окрашивать фасад геометрически неправильными формами.
— Утепляет фасад здания. Это позволяет снизить потребление энергии и тем самым уменьшает выбросы углекислого газа в атмосферу.
— Защищает несущие конструкции от воздействия дождя, снега, перепадов температуры.
— Снижает затраты на отопление и кондиционирование здания до 40%.
На заметку
СФТК прошла климатические и огневые испытания в лабораториях немецкой компании WACKER. Получила заключения о ее соответствии всем критериям безопасности. Имеет Техническое свидетельство Министерства Строительства РФ № 5387-17.
Где используется СФТК?
— В строительстве жилых и общественных зданий.
— В коттеджном и малоэтажном строительстве.
— При реконструкции и капитальном ремонте муниципальных, общественных и жилых зданий.
СФТК в библиотеке BIMLIB

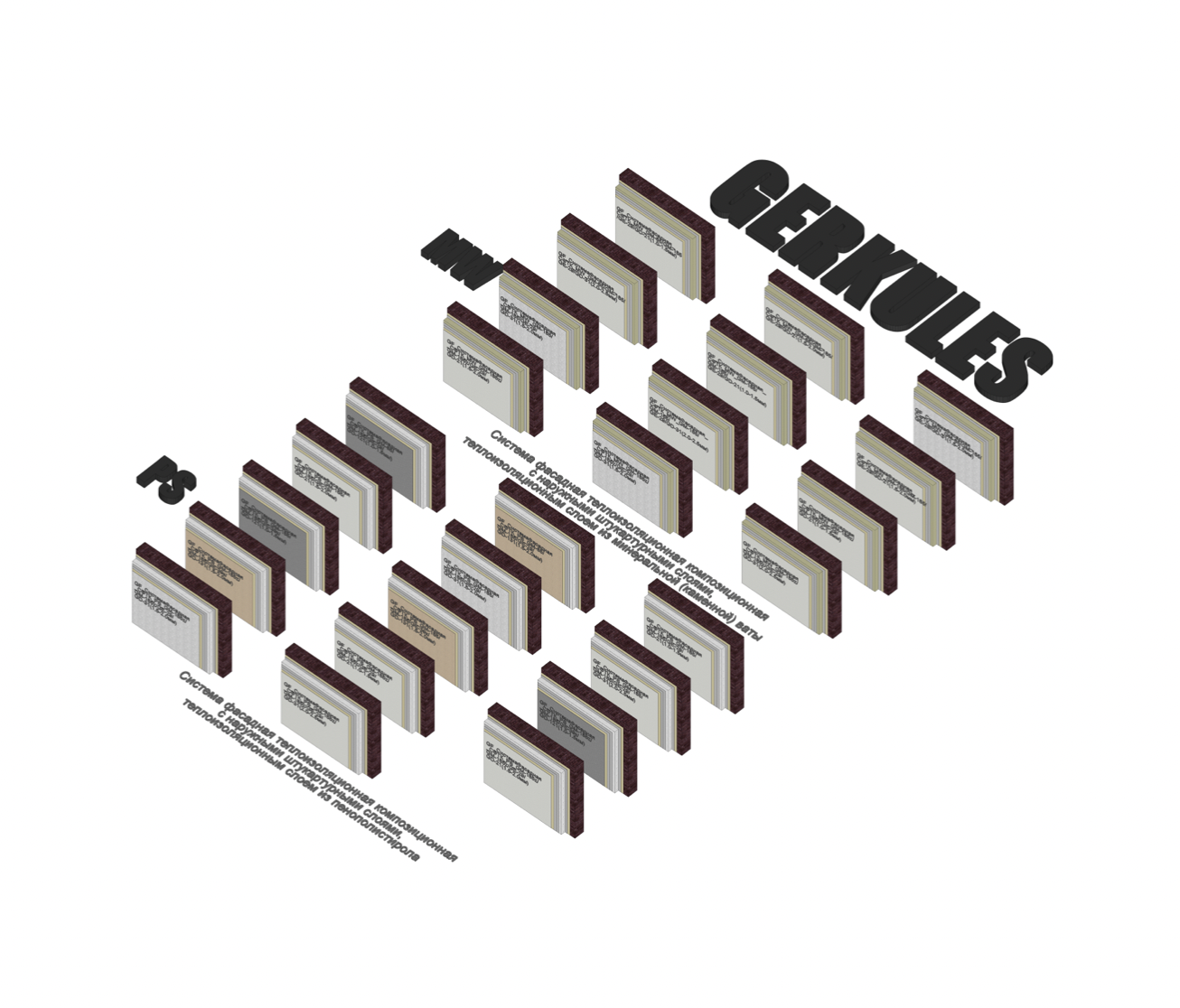

Каталог содержит модели в виде системных семейств категории «Стена». Версии файлов — Autodesk Revit 2017. Общие параметры семейства — Параметры ФОП 2017.
![image-0](/uploads/blogs/2022-03/1_6245ba956fb25.png?size=0x-)

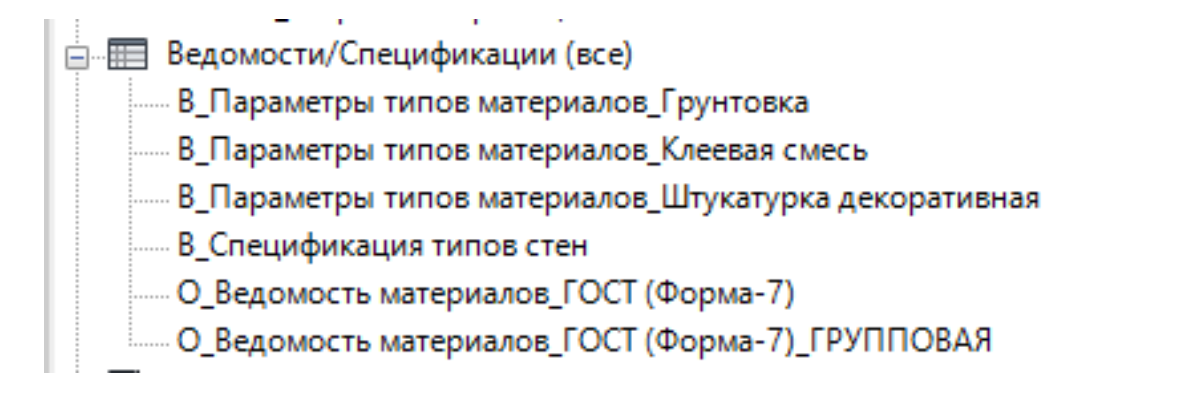

В каталоге разложены все типоразмеры семейств, подготовлены ведомость материалов по ГОСТ и групповая ведомость материалов. В отдельную спецификацию выведены типы стен с параметрами:
![image-0](/uploads/blogs/2022-03/2_6245baa8b0aa6.png?size=0x-)

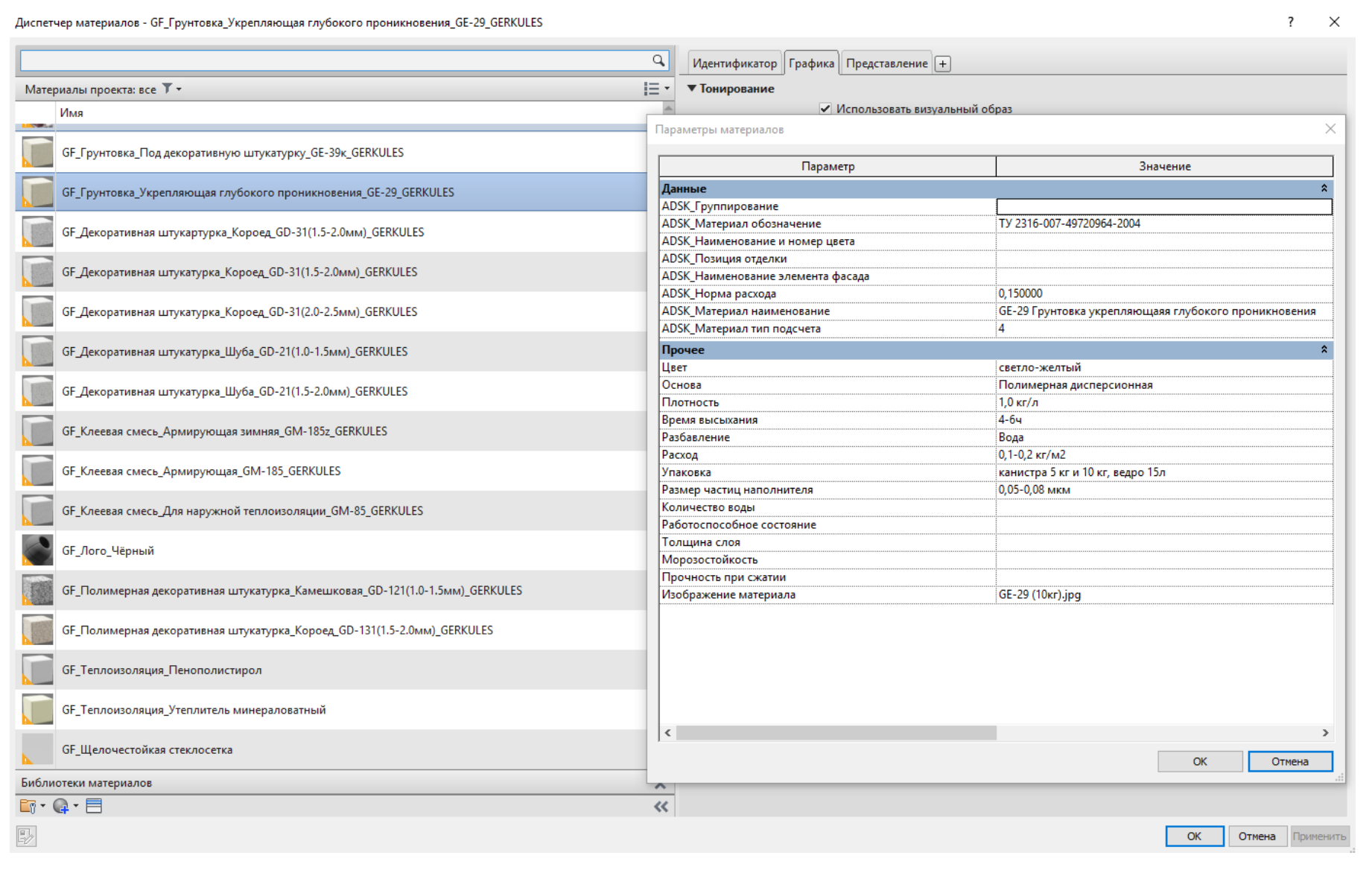

Есть набор материалов, который нужен для вариативной работы с типоразмерами стен. В диспетчере материалов можно посмотреть технические характеристики в разделе «Пользовательские параметры».
![image-0](/uploads/blogs/2022-03/3_6245babec309a.png?size=0x-)

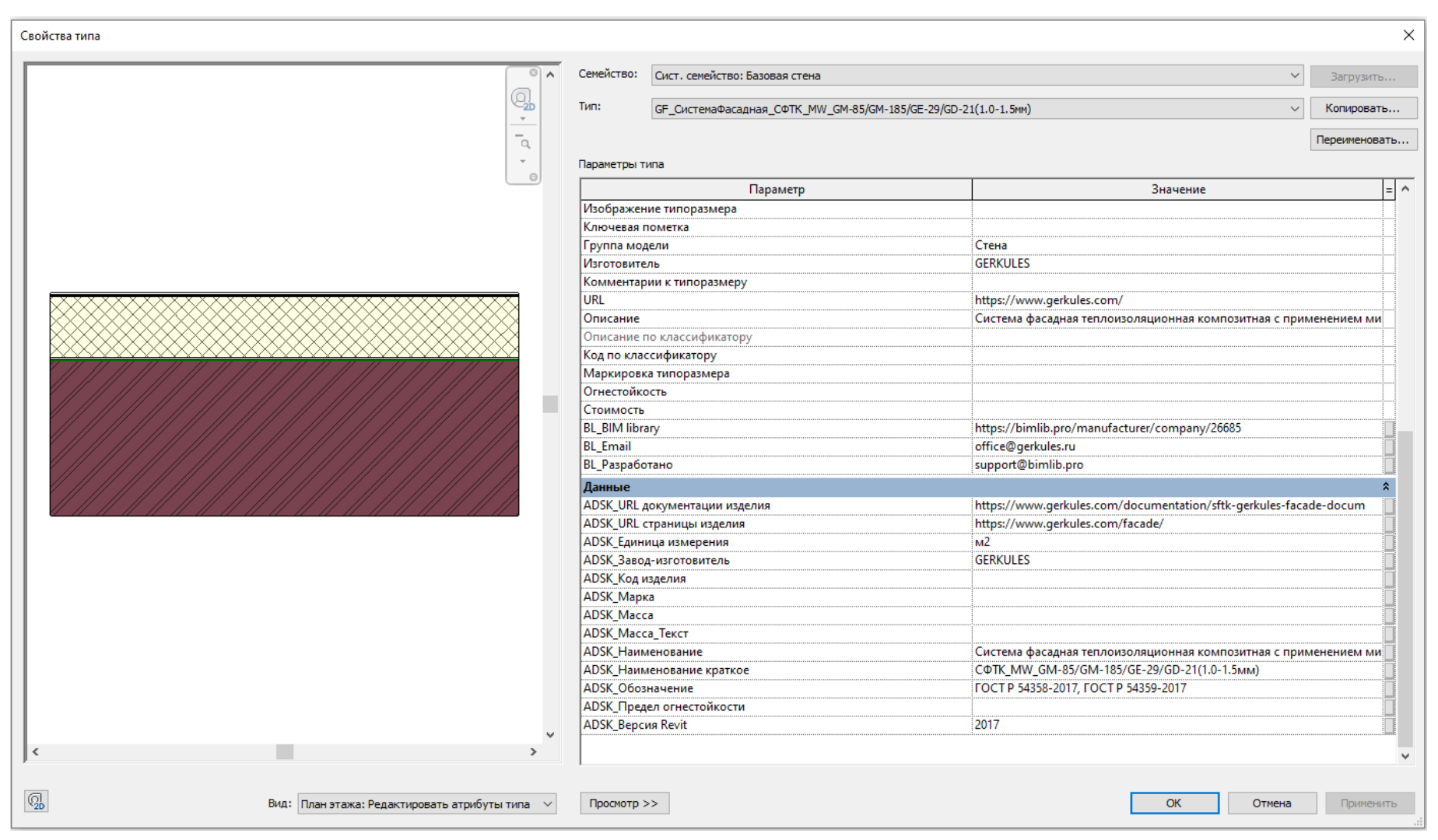

В свойства типа стен также занесена атрибутивная информация:
![image-0](/uploads/blogs/2022-03/4_6245bad84e934.png?size=0x-)

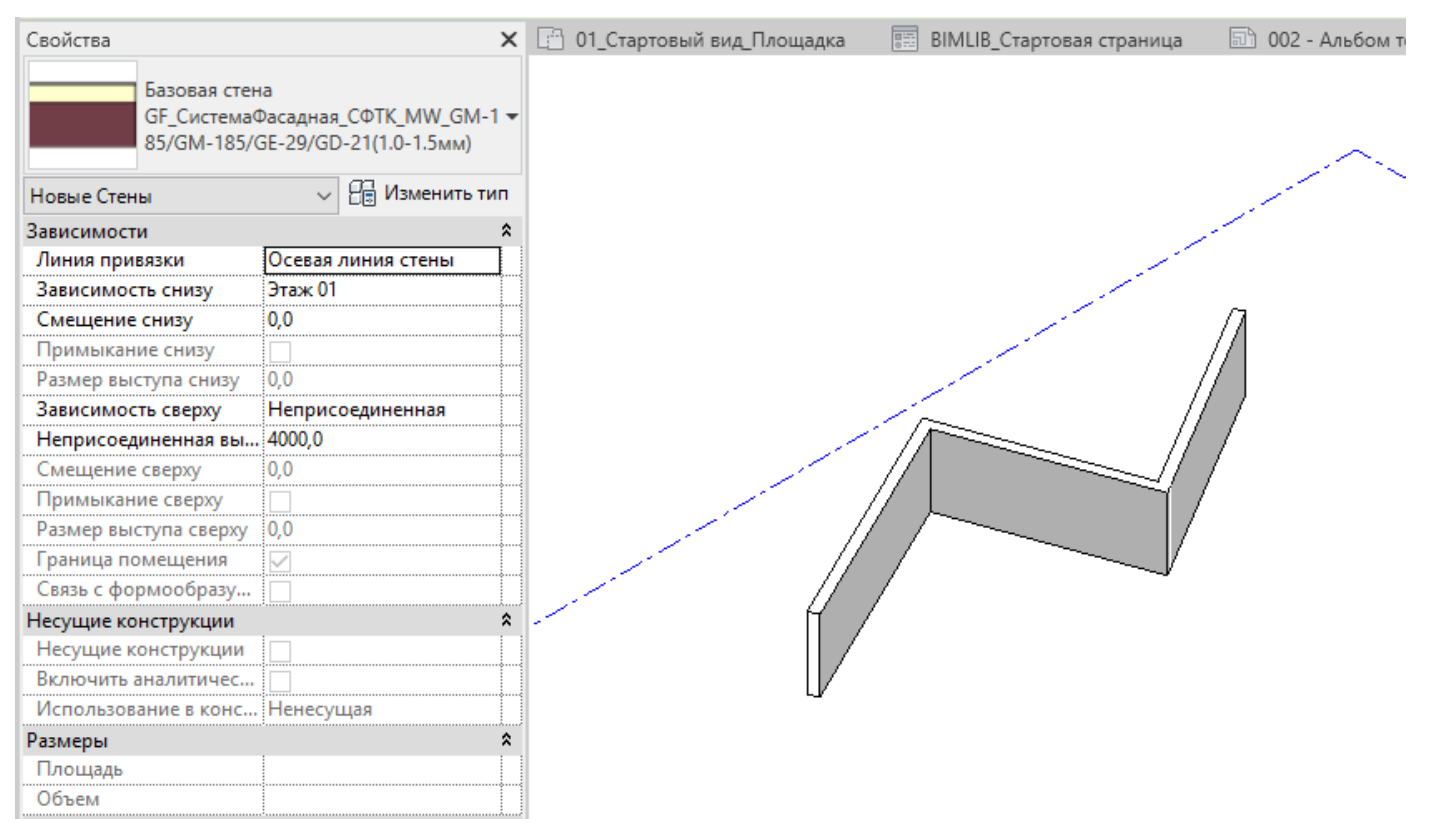

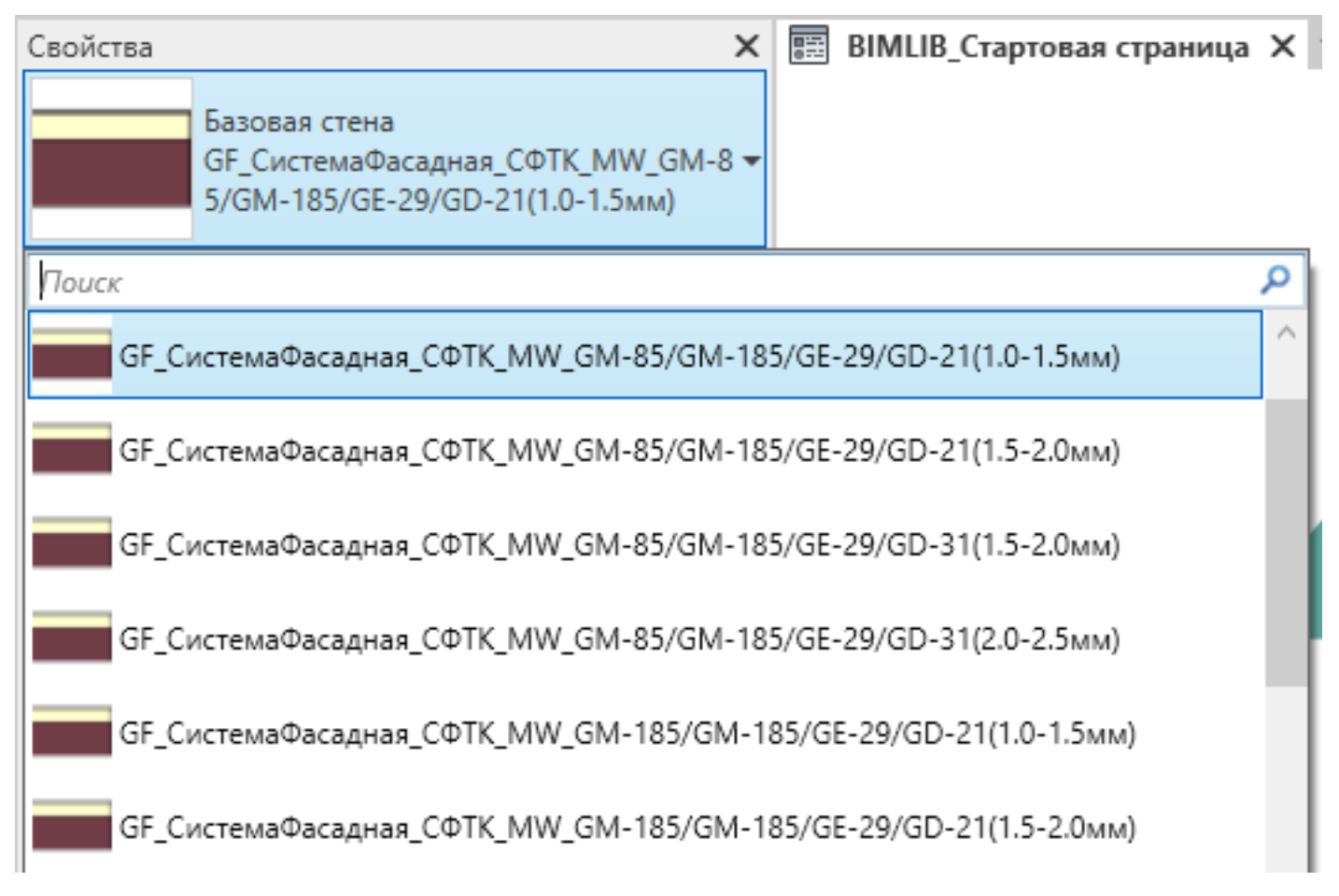

Для использования моделей СФТК в проекте используйте стандартный инструмент Revit «Стена». Выберите необходимый тип и разместите в пространстве.
![image-0](/uploads/blogs/2022-03/5_6245baee70505.png?size=0x-)
![image-0](/uploads/blogs/2022-03/6_6245baffaa1f2.png?size=0x-)
К каталогу моделей СФТК прилагается инструкция по работе. В ней есть подробный алгоритм подключения моделей к проекту и взаимодействия с ними.
Посмотреть семейство СФТК можно в библиотеке.
