BIM-модели систем вентиляции компании «Вентум». Часть 1

views
4178 просмотров
Компанией BIMLIB был разработан каталог семейств Revit для BIM модели систем вентиляции.
BIM-модели систем вентиляции компании «Вентум». Часть 1

«Вентум» — российский производитель продукции для устройства и монтажа систем вентиляции, дымоудаления, кондиционирования, включая воздуховоды и фасонные изделия, противопожарные и дымовые клапаны, вентиляционные решётки, нержавеющие зонты, вентиляторы и другие расходные материалы и комплектующие. Продукция компании успешно применяется на объектах самого различного назначения, а использование в работе передовых программных продуктов, в том числе BIM-моделирования, позволяет компании разрабатывать и вести масштабные проекты и брать на себя сложные технические решения.

Компанией BIMLIB был разработан каталог семейств Revit для BIM модели систем вентиляции. Семейства разработаны в категориях:

  • арматура воздуховодов — клапаны, обратные клапаны, шумоглушители;
  • воздуховоды — круглые (от 80 мм до 2000 мм), квадратные (от 100 мм до 4000 мм). Настроены типы трассировки как с использованием врезки, так и с использованием тройников. Предусмотрена возможность фланцевого и ниппельного соединения;
  • воздухораспределители — решетки, переточные решетки, диффузоры круглые/прямоугольные, зонты вытяжные/вентиляционные;
  • гибкие воздуховоды;
  • соединительные детали воздуховодов — адаптеры, фланцы, отводы, тройники, крестовины, врезки, переходы.

Разработанные семейства, максимально удобны в использовании в проекте. Кроме автоматически подстраиваемой геометрии элементов под трассы воздуховодов, реализована возможность изменения размеров исходя из заданных параметров.

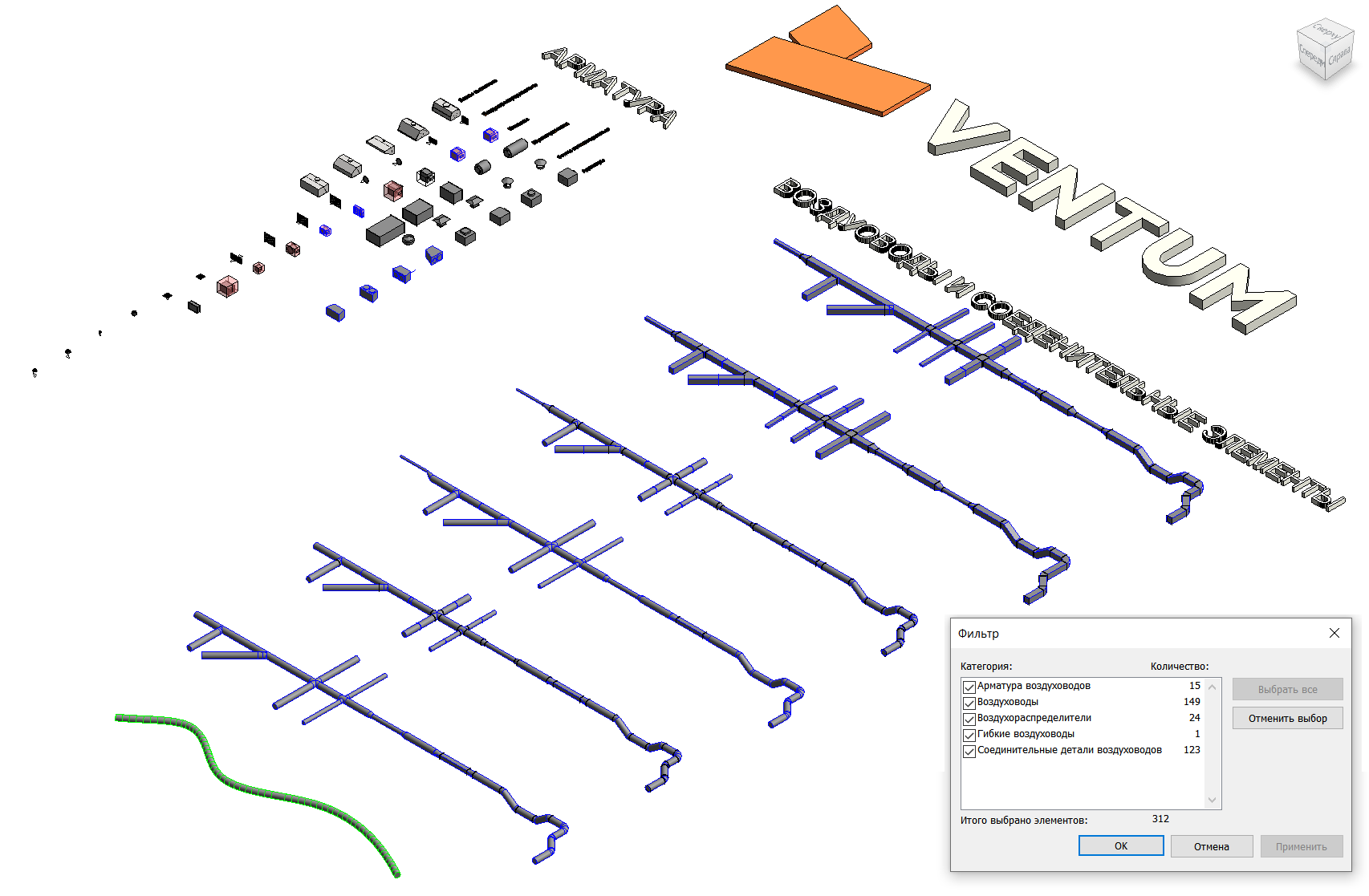

BIM-модели

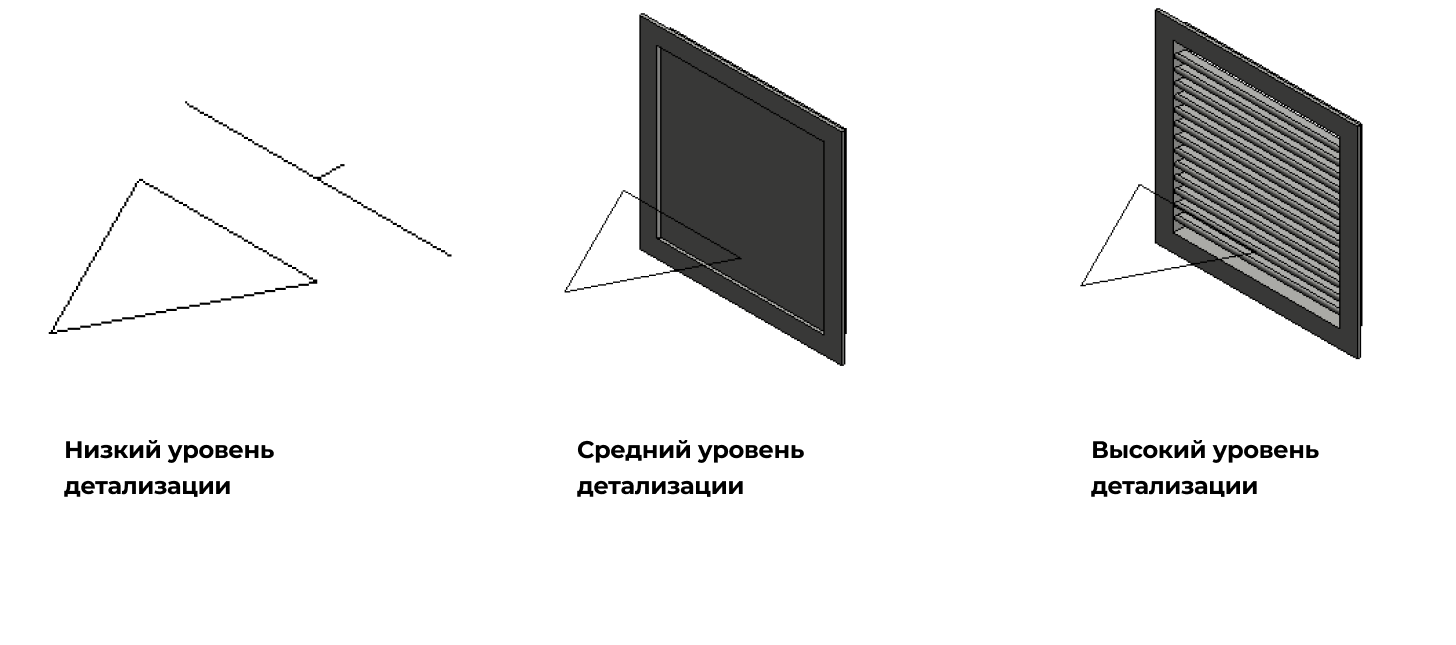

Все разработанные семейства имеют различное отображение в зависимости от выбранного уровня детализации на виде.

image-0

На высоком уровне детализации максимально точно отображён вид элемента, но так чтобы это не сильно загружало модель при прорисовке. На среднем уровне элементы отображаются в упрощённом виде, а для воздухораспределителей добавлено отображение направления потока воздуха, чтобы избежать ошибочной установки вместо приточной решетки — вытяжной. Отображение элемента в низком уровне детализации позволяет с легкостью формировать схемы систем.

Кроме того, каждый элемент имеет заполненные параметры идентификации, что позволяет быстро получать спецификации.

Обзор семейств и их параметров

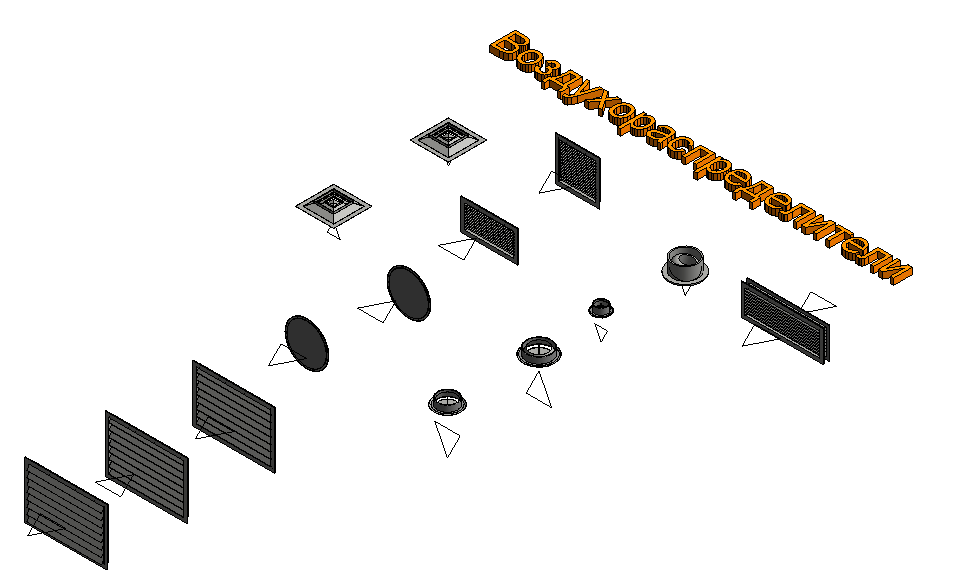

Воздухораспределители

семейство

Воздухораспределители выполнены в приточном и вытяжном варианте. Данные семейства автоматически цепляются к воздуховоду и подстраиваются под его размеры. Следует учитывать, что приточная и вытяжная решётки это разные элементы модели, отличить их помогут стрелки направления воздушного потока.

Рассмотрим параметры данных семейств в модели:

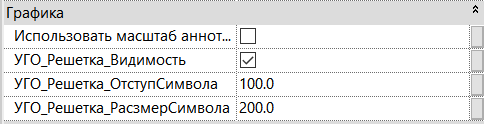

Параметры Параметры категории «Графика»

Позволяют изменить видимость условного графического отображения (далее УГО) на схемах, его размер и отступ от объемной геометрии семейства.

Параметры Параметры категории «Механизмы»

Данные параметры отвечают за исполнение элемента и влияют на его обозначение в спецификации.

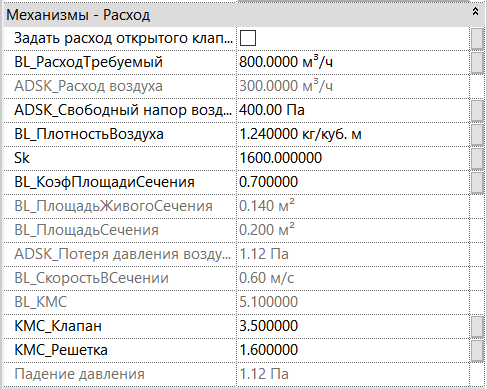

image-0 Категория «Механизмы — Расход»

Содержит в себе параметры, отвечающие за проведение расчетов.

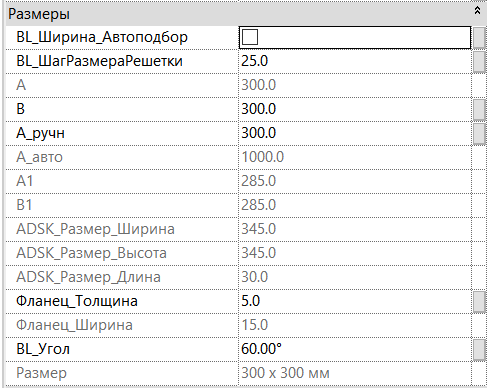

Категория Категория параметров «Размеры»

При активации параметра «BL_Ширина_Автоподбор»  размер ширины воздухораспределителя подбирается из заданных параметров категории «Механизмы – Расход». По умолчанию ширина воздухораспределителя подстраивается под ширину воздуховода, на который он устанавливается.

Параметр «BL_Угол» влияет на положение ламелей воздухораспределителя.

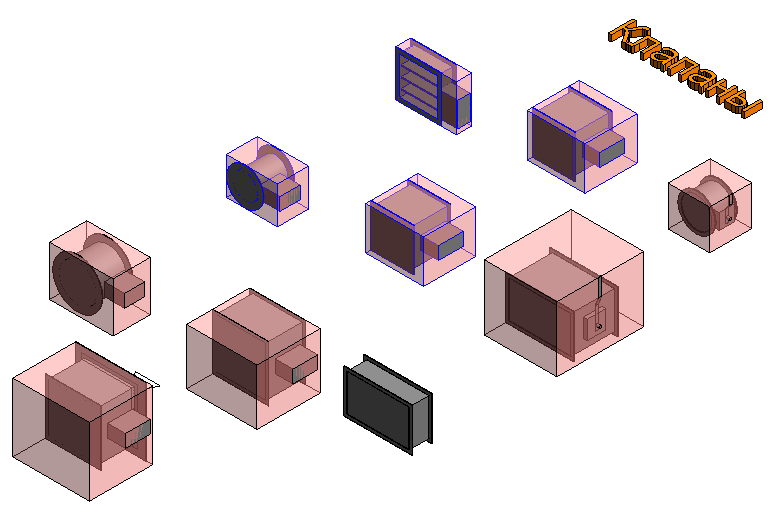

Клапаны

семейство

В семействах клапанов  предусмотрено отображение зоны обслуживания. Это поможет избежать ситуаций, при которых подключение смонтированного оборудования на стройке невозможно.

Рассмотрим параметры данных семейств:

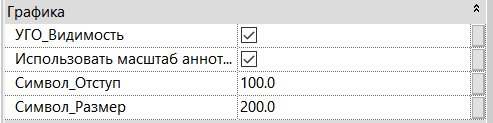

Параметры Параметры категории «Графика»

 Параметры данной категории позволяют изменить видимость УГО на схемах, его размер и отступ от объемной геометрии семейства.

Параметры Параметры категории «Механизмы»
Параметры Параметры категории «Данные»

 Параметры категорий отвечают за исполнение элемента и влияют на его обозначение в спецификации.

image-0 Категория «Видимость»

Параметры данной категории отвечают за отображение зоны обслуживания на планах и на 3D видах.

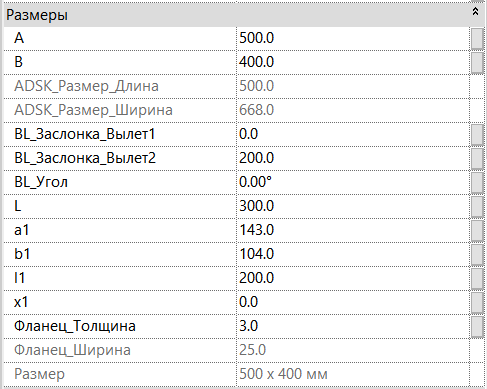

image-0 Параметры категории «Размеры»

Параметры «А» и «В» отвечают за высоту и ширину клапана.

Параметр «L» задает длину клапана. Параметры «а1», «b1», «l1» отвечают за размеры привода клапана. «x1» — параметр, отвечающий за дополнительное увеличение зоны обслуживания по ширине и высоте клапана.

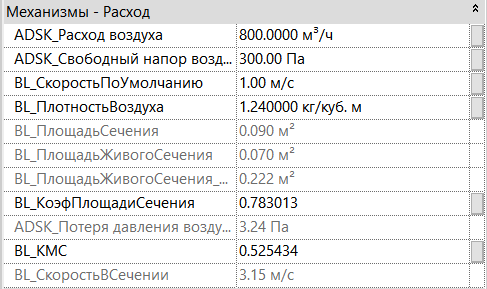

Категория Категория «Механизмы — Расход»

Категория содержит в себе параметры, отвечающие за проведение расчётов.

При активации параметра «Задать расход открытого клапана», для расчёта параметра «ADSK_Расход воздуха» используется параметр «BL_РасходТребуемый».

Параметр «BL_КМС» является суммой  параметров «КМС_Клапан» и «КМС_Решетка». В случае, если с параметра «Решетка» снята галочка, параметр «КМС_Решетка» не учитывается.

Соединительные детали воздуховодов

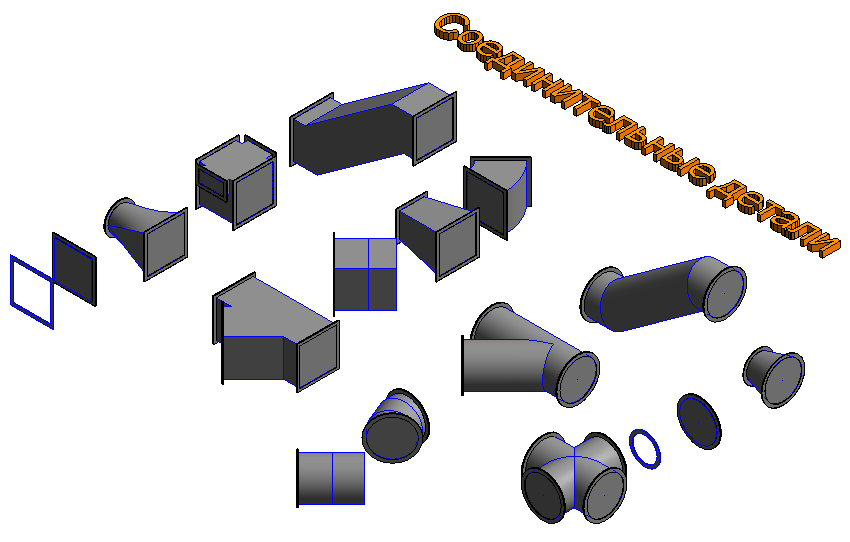

image-0 семейства соединительных элементов воздуховодов

Все семейства соединительных элементов воздуховодов выполнены в двух вариантах: фланцевом и ниппельном. На изображении представлен фланцевый вариант. При этом для перепадов по высоте созданы прямоугольные и круглые «Утки».

Рассмотрим параметры данных семейств:

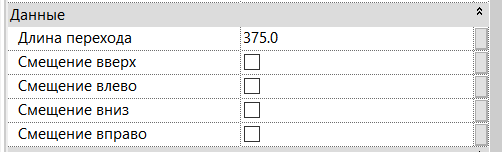

Категория Категория параметров «Данные»

Прямоугольные тройники и крестовины, с помощью переключения параметра «Задать ось отвода тройника», автоматически могут выравнивать присоединённый воздуховод по верхней плоскости воздуховода, либо по оси.

Категория

В переходниках реализована возможность выравнивания присоединяемого воздуховода по плоскостям. Кроме того, возможно изменение длины перехода.

Категория Категория параметров «Идентификация»

 В параметре «BL_ПлощадьПоверхности» вычисляется площадь поверхности соединительного элемента.

Скачать BIM-модели можно по ссылке.
