BIM-модели системных семейств стен и перекрытий

views
1379 просмотров
Технический обзор BIM-моделей системных семейств стен и перекрытий компании «Ceresit».
BIM-модели системных семейств стен и перекрытий

Компания BIMLIB разработала BIM-модели для одного из ведущих производителей строительных материалов, компании «Ceresit».

Представленный каталог содержит модели стен серии WM, VWS и Dekor в виде системных семейств категории «Стена», модели полов в виде системных семейств категории «Перекрытие». Версия файлов Autodesk Revit 2017. Общие параметры семейства – Параметры ФОП 2017».

Библиотека содержит 4 категории стен и 4 категории перекрытий:

  1. Фасадная система WM с теплоизоляцией из минераловатных плит. (СФТК WM).
  2. Фасадная система VWS с теплоизоляцией из пенополистирола. (СФТК VWS).
  3. Фасадная система Dekor с теплоизоляцией из минераловатных плит. (СФТК Dekor MW).
  4. Фасадная система Dekor с теплоизоляцией из пенополистирола. (СФТК Dekor EPS).
  5. Отделка пола плиточной облицовкой.
  6. Отделка пола облицовкой из кислотоупорной плитки.
  7. Стяжка пола по грунту.
  8. Стяжка пола по перекрытию.

В рамках каждой категории есть множество типов, отличающихся по форм-фактору. Пользователю доступны 29 типов стен и 38 типов перекрытий.

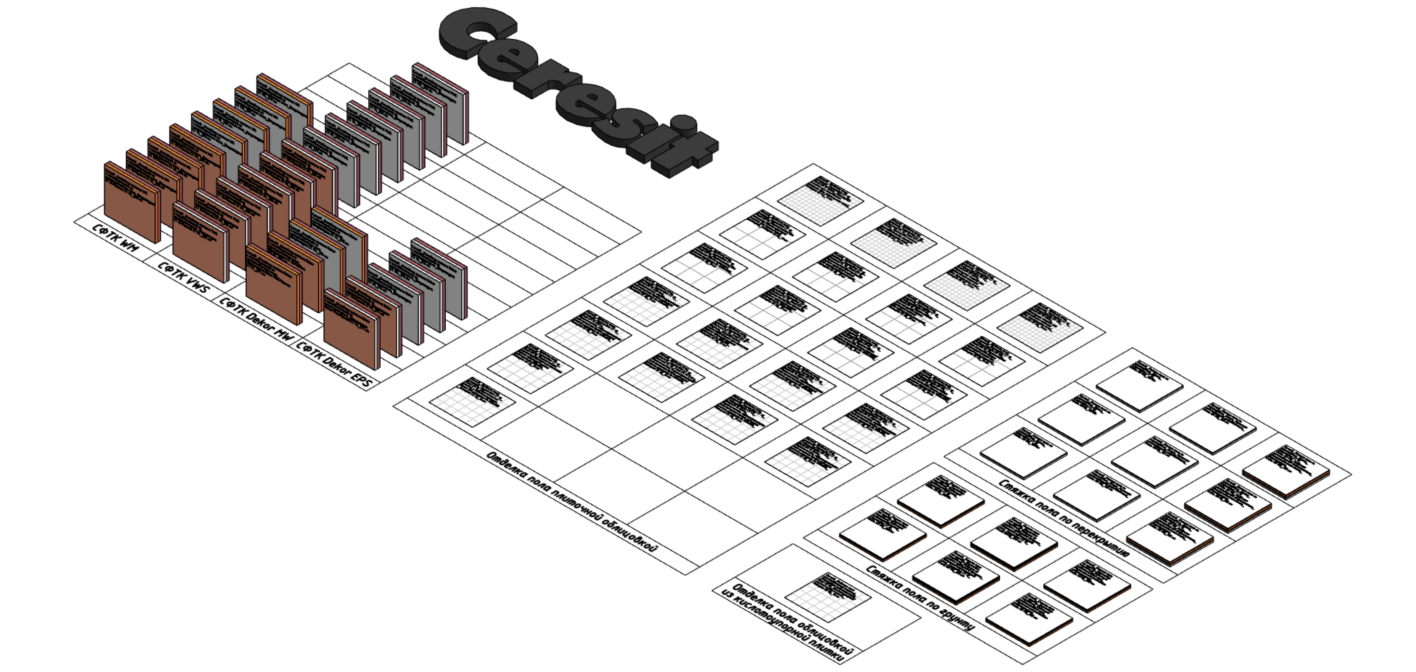

image-0

Общий вид разработанных моделей.

Представленные системные семейства разработаны на основании каталога производителя Ceresit.

Во все многослойные конструкции внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе. В выпадающих списках с пометками «Семейство» и «Тип» пользователь может выбрать определённую категорию конструкции и подходящий по необходимым характеристикам «пирог» для неё. Пользователь также может изменить состав конструкции и материал через библиотеку.

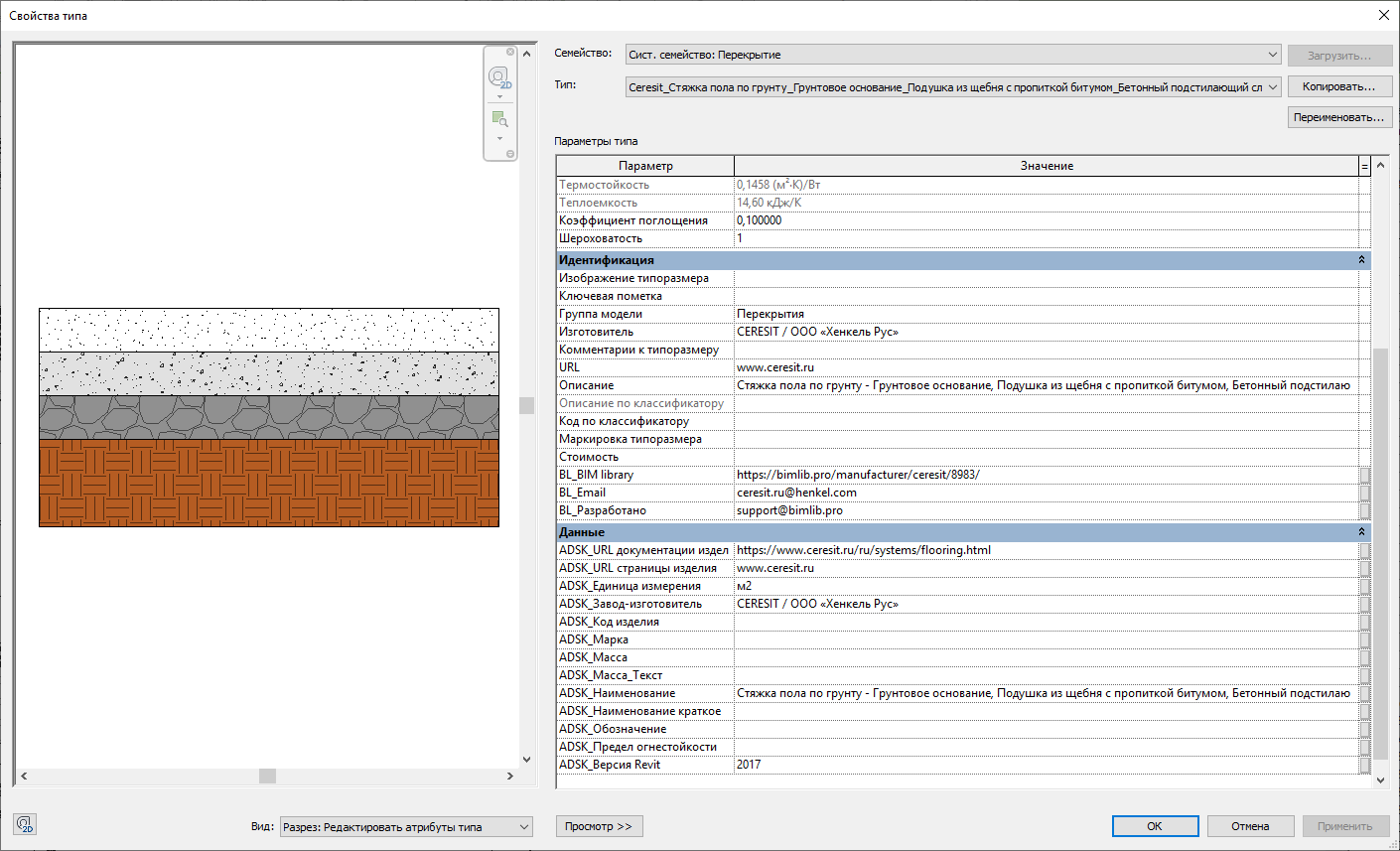

image-0

Пример свойств типа системы «Перекрытия». Аналогичные параметры заполнены и в остальных системах.

В библиотеке разработаны все необходимые отделочные материалы «Ceresit». Все материалы применяются в моделях стен WM, VWS и Dekor и моделях полов. Библиотека материалов содержит визуальное представление, идентификаторы (информация о классе материала, его изготовителе со ссылкой на официальный интернет-ресурс, а также описание).

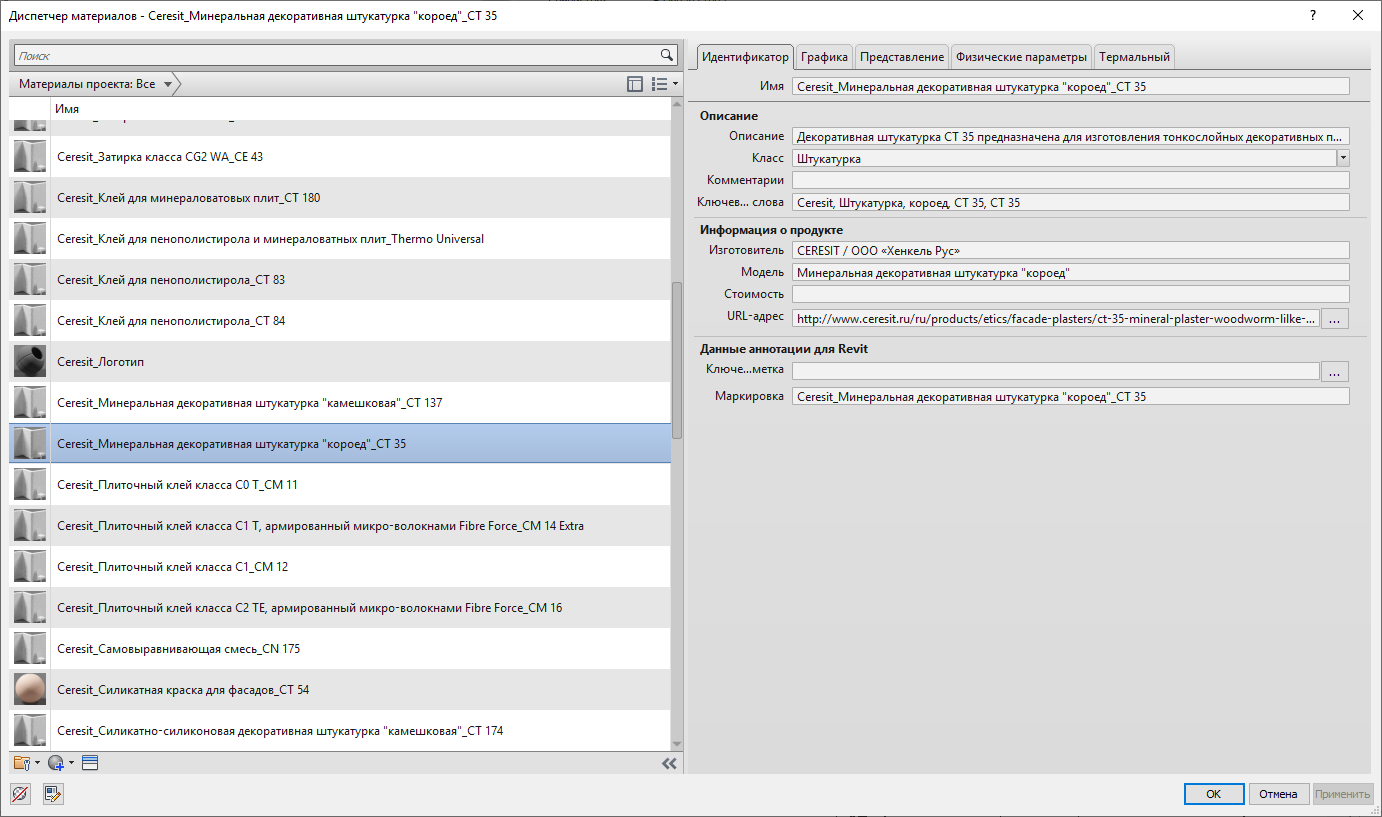

image-0

Материалы систем Ceresit. Диспетчер материалов.

Помимо стандартных параметров к работе доступны пользовательские, в том числе: норма расхода, параметры прочности и сопротивления атмосферным воздействиям. При копировании определенных типов в модель проекта, копируются только необходимые материалы и параметры, и в проекте остается только нужная пользователю информация.

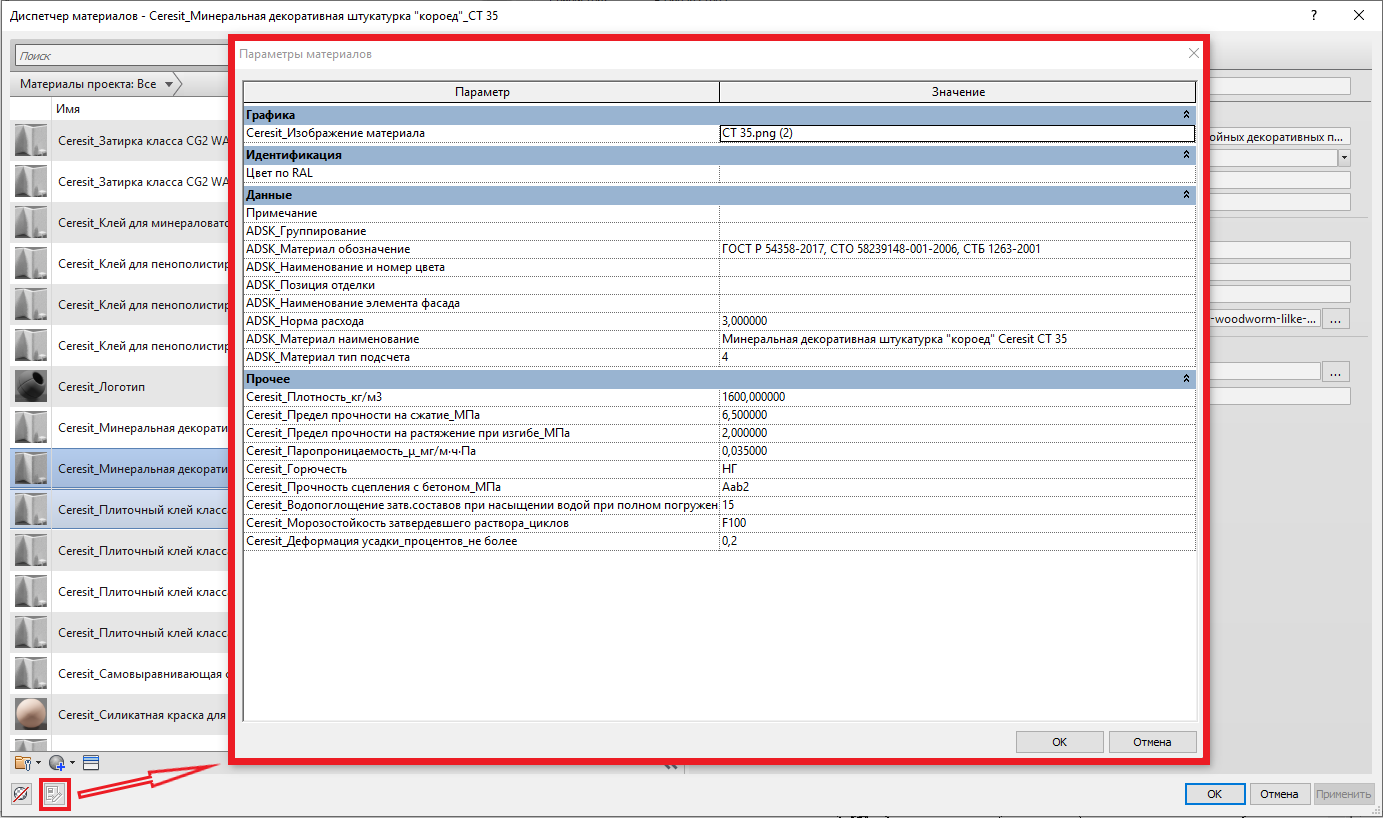

image-0

Параметры выбранного материала из системы Ceresit.

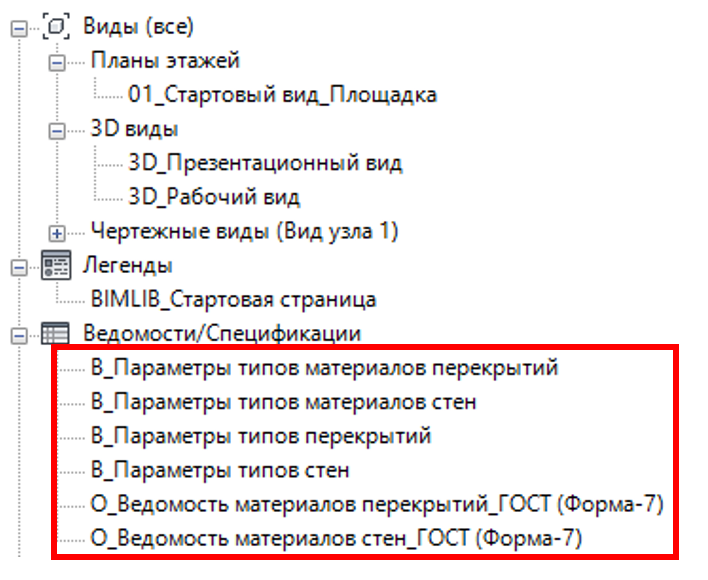

Представленный каталог «Ведомости и спецификации» содержит спецификации для просмотра параметров типов стен, полов и материалов «Ceresit».

image-0

Более удобно будет с ними ознакомиться на компоновочном листе. Здесь можно увидеть типы стен и перекрытий в плане и 3D, а также изучить характеристики и параметрами материалов для каждой категории. При копировании в свой проект необходимых систем, в спецификацию будут транслироваться только те параметры материалов, которые относятся к выбранному типу.

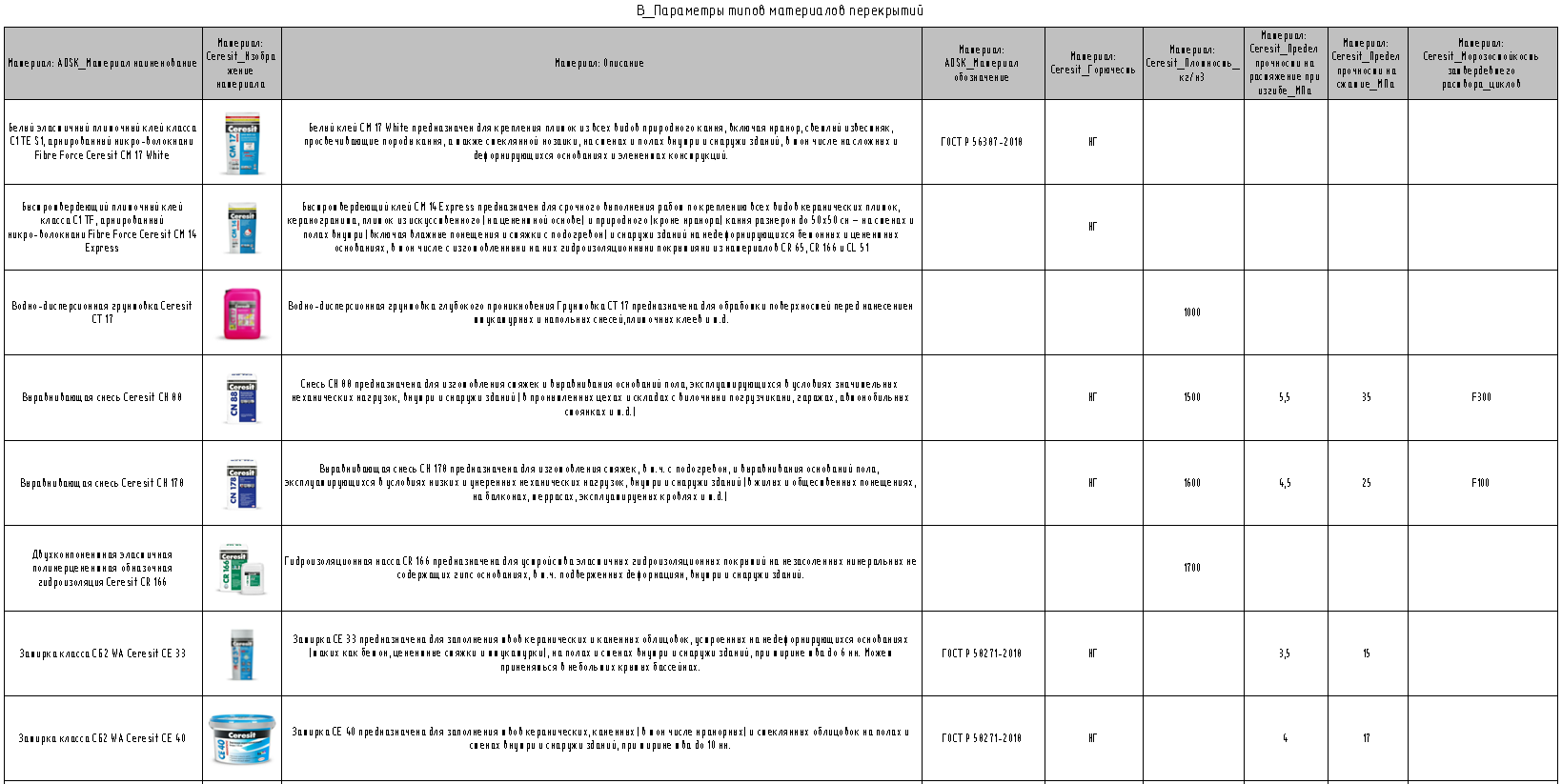

Также представлены спецификации, отображающие параметры материалов стен и перекрытий – описанием и наглядным изображением самого материала. Это дополнительная информация о материалах, использованных в каталоге.

image-0

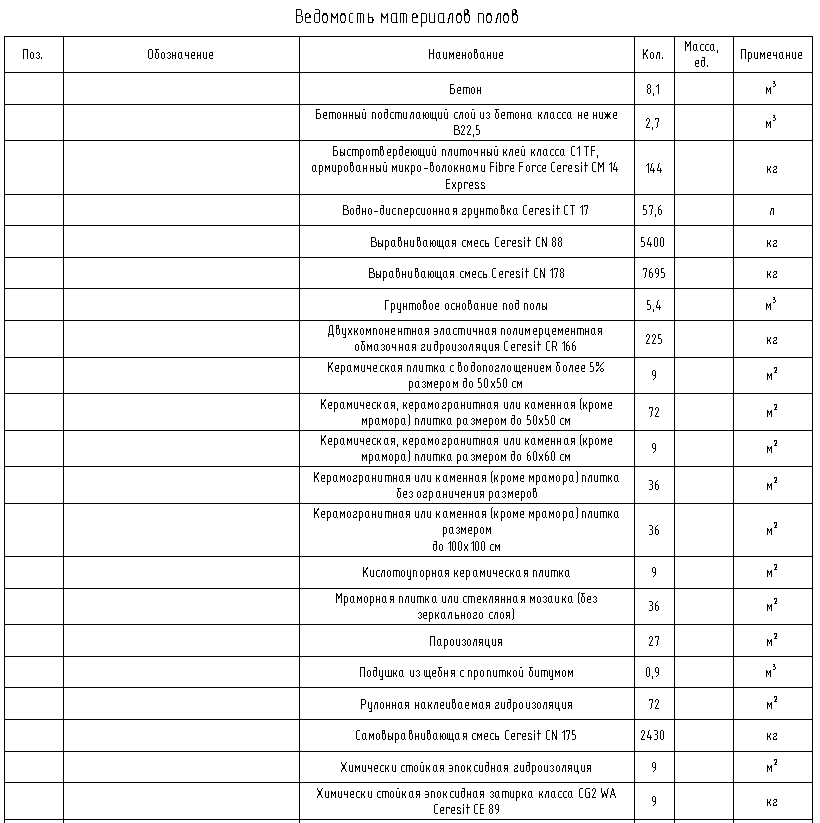

Помимо информации о материалах доступна для копирования ведомость материалов по форме 7 ГОСТ для каждого «пирога», например, конструкции полов. Ведомость – автоматическая и пересчитывается в зависимости от изменений площади конструкции.

image-0

В библиотеке также размещены узлы конструкций. Их компоновочные наборы представляют собой готовый комплект чертежей, доступных для копирования и адаптации к разрабатываемому проекту. В узлах присутствуют выносные метки для многослойных конструкций, работа с которыми даёт пользователю возможность быстро изменить описание. Все узлы легко переносимы в проект и адаптированы под шаблон ADSK.

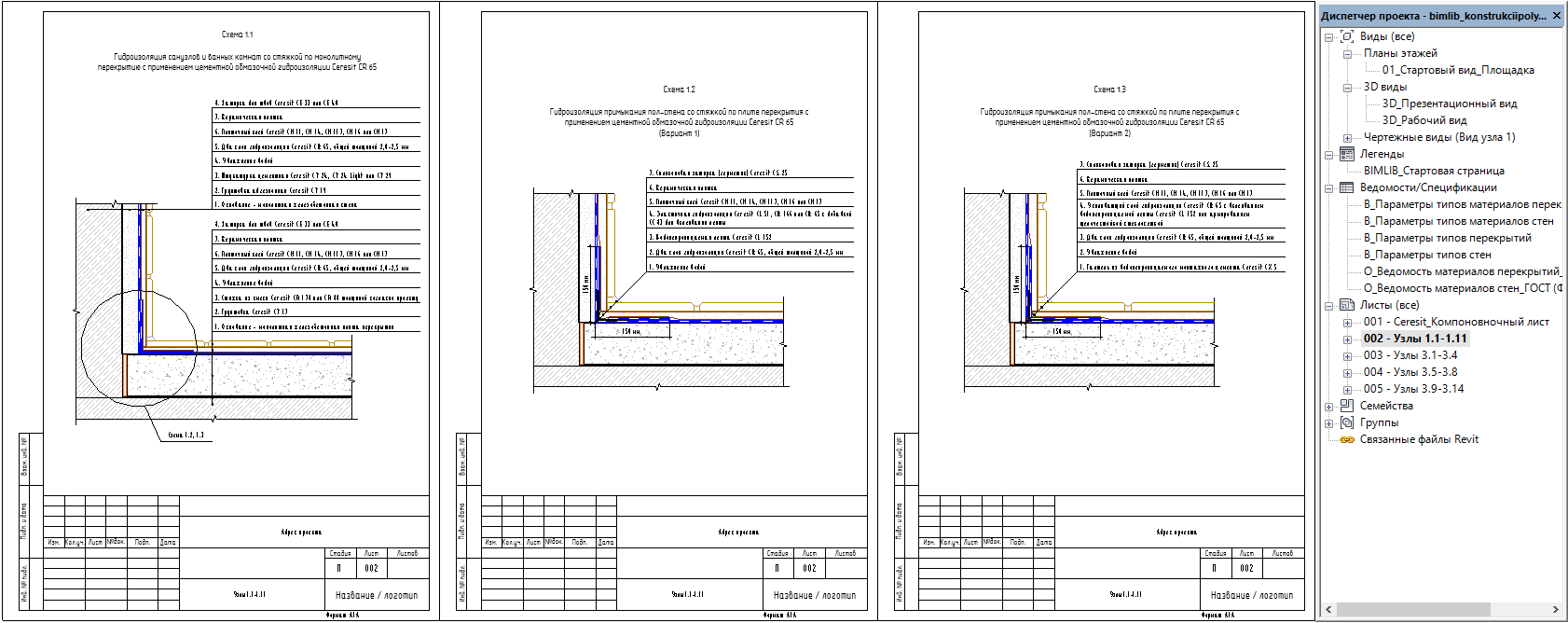

image-0

Слева представлен пример чертежей 2D-узлов для системы «Перекрытие-Стена». Справа – диспетчер проекта, на котором виден перечень листов с 2D-узлами систем.

Скачать модели можно по ссылке
