BIM-модели трубопроводных систем и арматуры

views
1473 просмотра
BIM-каталог от компании HEISSKRAFT содержит модели трубопроводов, трубопроводной арматуры и соединительных фитингов. С их помощью проектировщик сможет создать качественную информационную модель и подсчитать все материалы.
BIM-модели трубопроводных систем и арматуры

Современные системы отопления и водоснабжения обычно создают из пластиковых труб и для их соединения нужно множество разных фитингов, особенно в местах перехода на стальные трубы. BIM-каталог от компании HEISSKRAFT как раз содержит модели трубопроводов, трубопроводной арматуры и соединительных фитингов. С их помощью проектировщик сможет создать качественную информационную модель и подсчитать все материалы.

Какие трубы входят в разработку:

— полипропиленовые SDR 11, PN 10, коэффициент теплового линейного расширения 0,15 мм/м×°С;

— полипропиленовые SRD 7,4, PN 20, коэффициент ТЛР 0,15 мм/м×°С;

— полипропиленовые термостабилизированные SDR 7,4, PN 22, коэффициент ТЛР 0,04 мм/м×°С;

— полипропиленовые термостабилизированные SDR 9, PN 22, коэффициент ТЛР 0,04 мм/м×°С;

— полипропиленовые, армированные стекловолокном, SDR 7,4, PN 20, коэффициент ТЛР 0,04 мм/м×°С;

— полипропиленовые термостабилизированные, армированные стекловолокном, SDR 6, PN 30, коэффициент ТЛР 0,035 мм/м×°С.

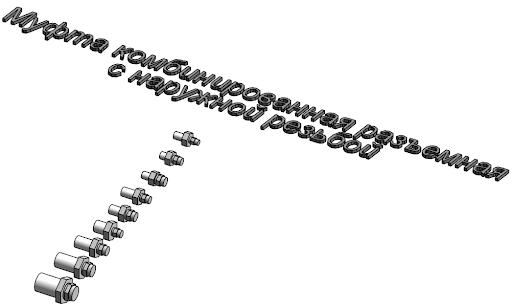

image-0 Пример разработанных семейств — комбинированная муфта с наружной резьбой

Ко всем трубопроводам добавили информационные параметры и настроили соединительные детали так, что при копировании из проекта в проект вместе с трубами скопируются и фитинги. Чтобы получить больше информации об изделиях, можно перейти по ссылкам в семействах на сайт производителя и почитать описание.

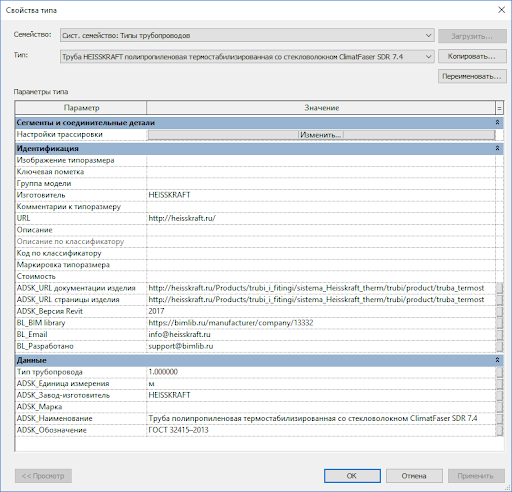

image-0 Пример параметров для трубопровода. По ссылкам можно перейти прямо на сайт

Фитинги для трубопроводов расставляются автоматически при трассировке либо размещаются вручную. В библиотеке есть отводы и угольники, муфты прямые и комбинированные, тройники и заглушки, вварные сёдла и бурты, коллекторы и петли, комбинированные переходники и разъёмные соединения. Всего 310 типоразмеров на все виды трубопроводов.

Наименования и параметры для спецификации у фитингов заполняются автоматически при выборе диаметров подключения. Если указать диаметры, для которых не существует типоразмеров, то геометрия изменится так, что Revit выдаст ошибку при построении. Благодаря этому невозможно заложить неправильные соединительные детали и выдать спецификацию на закупку с ошибкой.

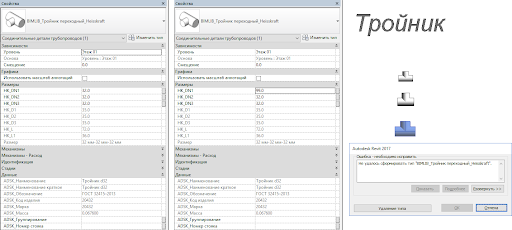

image-0 Пример тройника: слева параметры для существующего типоразмера, справа — параметры с неправильным диаметром и окно с ошибкой из-за этого

Арматура трубопроводов представлена радиаторными и проходными вентилями, шаровыми кранами, сетчатым фильтром и клапаном под штукатурку. При расстановке арматура подхватывает диаметр с трубопровода, перестраивает геометрию под нужный диаметр и меняет текстовые параметры для спецификации.

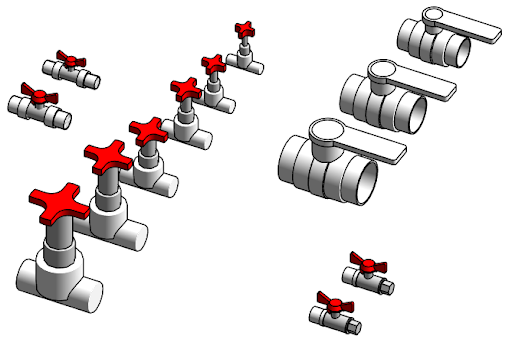

image-0 Пример арматуры для трубопроводов

Ещё одна категория в библиотеке — элементы крепления. Одинарные и двойные опоры, опоры с ремешком, пластиковый хомут с саморезом и металлические хомуты. Их можно расставить вдоль трубопроводных сетей и подсчитать требуемое количество в спецификациях.

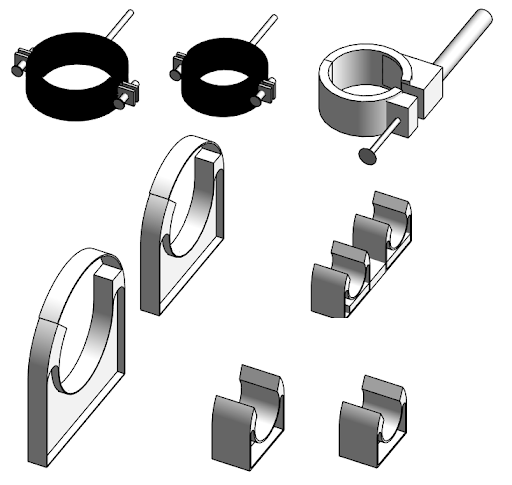

image-0 Хомуты и опоры для трубопроводов

Скачать BIM-модели трубопроводов и трубопроводных элементов от компании HEISSKRAFT можно по ссылке.
