Компания BIMLIB разработала BIM-модели для отечественного производителя отопительных приборов компании «Альянс Трейд». Компания производит конвекторы уже 12 лет, и встраиваемый конвектор для установки в пол мы воплотили в виде семейства для Revit.

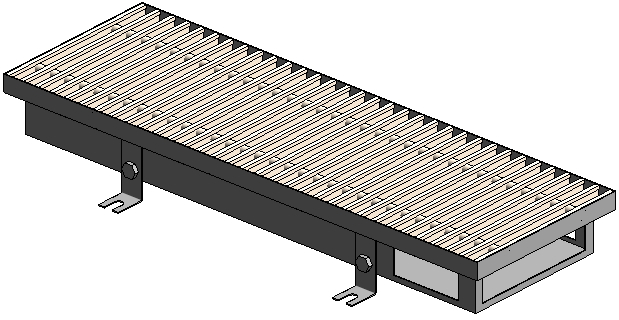

image-0 3D-вид конвектора

Мы постарались сделать семейства максимально удобными для пользователей. Кроме изменяемой геометрии, в модель интегрирован расчёт потерь давления и подбор длины по теплопотерям. Всего существует 20 типоразмеров приборов: ширина может быть 200, 250, 350 или 420 мм, высота — 65, 85, 105, 120, 140 мм, а длина варьируется от 600 до 2400 мм с шагом 100 мм. В результате можно подобрать конвектор с номинальной тепловой мощностью от 100 до 3500 Вт.

В семействах реализованы два метода подбора. Первый — ручной, когда проектировщик сам выбирает длину прибора. Исходя из заданных температур в подающей и обратной линии и в помещении, вычисляется температурный напор, а оттуда с поправочным коэффициентом рассчитывается тепловая мощность прибора при данных условиях.

Посмотрим на примере. Возьмём конвектор KVZ 200-65 длиной 1800 мм. При температуре подачи 95 °С, обратки — 85 °С, в помещении — 20 °С поправочный коэффициент будет равен 1, номинальный тепловой поток 530,25 Вт, соответственно, тепловая мощность прибора также равняется 530,25 Вт. Если мы изменим длину прибора на 2100 мм, то мощность возрастёт до 637,35 Вт. Если же изменить параметр температуры в помещении на 21 °С, то пересчитается температурный напор, поправочный коэффициент изменится на 0,98 и при той же номинальной мощности фактическая пересчитается и будет равна 624,6 Вт. Таким образом в семействе учитываются все факторы, которые влияют на конечную мощность отопительного прибора.

image-0 Настройка 1: длина 1800 мм, поправочный коэффициент 1, мощность 530,25 Вт

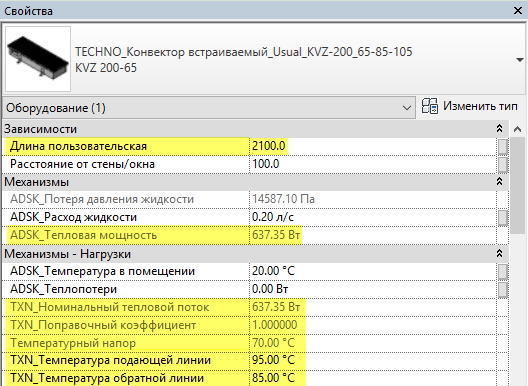

image-0 Настройка 2: длина 2100 мм, поправочный коэффициент 1, мощность 637,35 Вт

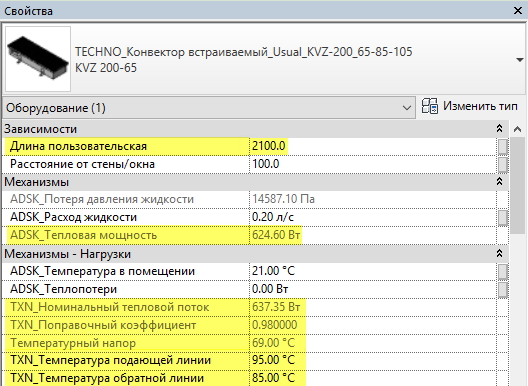

image-0 Настройка 3: длина 2100 мм, поправочный коэффициент 0,98, мощность 624,6 Вт

Второй метод — автоматический подбор длины прибора по теплопотерям. Этот способ мы реализовали с помощью скрипта Dynamo. Проектировщику нужно расставить приборы, например по центру окон или витражей, указать в свойствах теплопотери помещения, в котором установлен прибор, поставить в свойствах галочку «Подбор по теплопотерям» и запустить скрипт. Если нужно все приборы подобрать таким способом, то мы разработали ещё один скрипт, который проставит галочки за пользователя, сэкономив ему время и силы.

После запуска скрипта по подбору длины в приборы запишется новая длина, которая будет вычисляться, исходя из теплопотерь и указанного запаса. В результате длина прибора изменится на подходящую. Более подробно узнать про работу со скриптами можно из инструкции, которую мы приложили к приборам.

Кроме тепловой мощности, в приборах рассчитываются потери давления теплоносителя. Это видно и по скриншотам выше: обратите внимание на значение параметра «ADSK_Потеря давления жидкости», при увеличении длины прибора потери выросли, так как длина патрубков в теплообменнике стала больше. Таким образом проектировщик всегда будет знать гидравлические характеристики приборов при заданных геометрии и расходе жидкости.

Для удобства пользователей точку вставки прибора расположили посередине конвектора и сместили от боковины на 100 мм, чтобы инженер размещал прибор сразу по середине окна на заданном расстоянии от стены или витража. Это расстояние можно изменить, если в проекте предусмотрено другое решение.

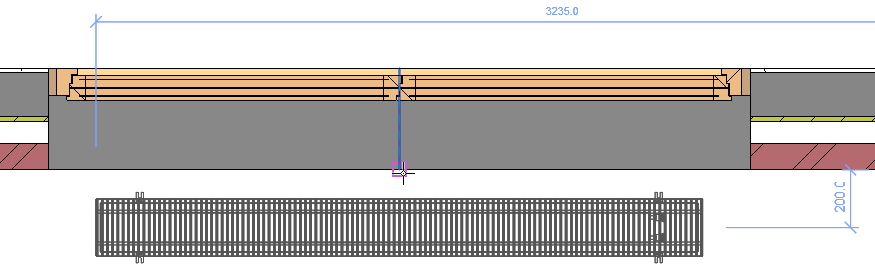

image-0 Пример размещения конвектора по середине окна на заданном расстоянии

У конвекторов Techno можно менять цвет и тип решётки, которая закрывает теплообменник, и положение теплообменника. Теплообменник может располагаться по середине корпуса, ближе или дальше к обогреваемой поверхности. У решёток тоже три типа: рулонная алюминиевая или деревянная и алюминиевая продольная. Всего доступно 9 цветов решётки: белая, чёрная, коричневая, золото, серебро, бронза, коньяк, светлое и тёмное дерево. Цвет можно менять с помощью материалов, они приложены к семействам.

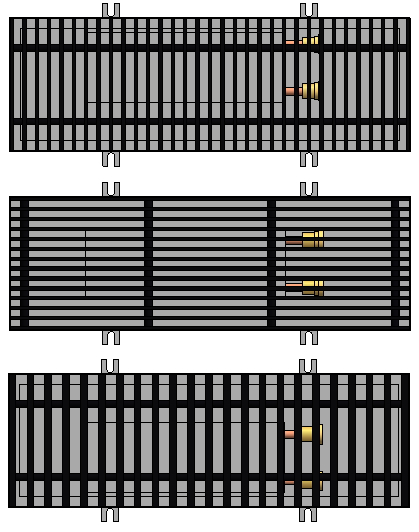

image-0 Положения теплообменников, сверху-вниз: ближе к обогреваемое поверхности, посередине, дальше от обогреваемой поверхности

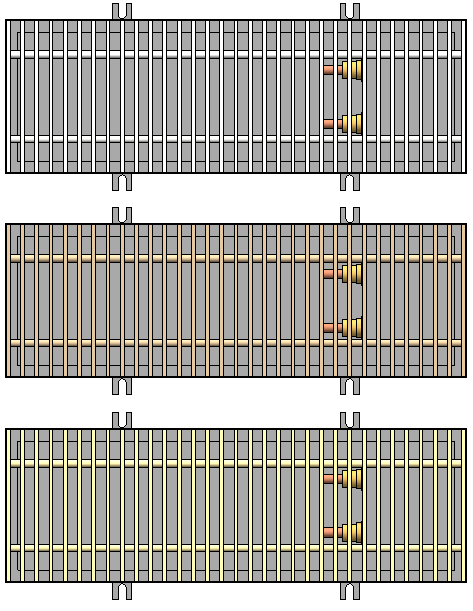

image-0 Примеров разных цветов решёток в Revit: белая, бронза, золото

Для BIM-моделей предусмотрены два уровня детализации, на высокой видна геометрия теплообменников, решётка, корпус и ножки, а на средней и низкой отображается условное графическое обозначение. Его можно выводить в двух вариантах: либо на всю длину корпуса конвектора, либо только на длину до точек подключения. Второй вариант пригодится, чтобы показать условные обозначения арматуры на обвязке прибора.

image-0 Условное графическое обозначение прибора рядом со стеной, детализация — низкая

Чтобы вывести в примечание спецификации тип и цвет решётки, а также положение теплообменника, мы разработали ещё один скрипт. С его помощью будет проще добавить информацию в спецификацию и формировать заказ на конвекторы с учётом нестандартных опций.

image-0 Спецификация до заполнения примечания скриптом

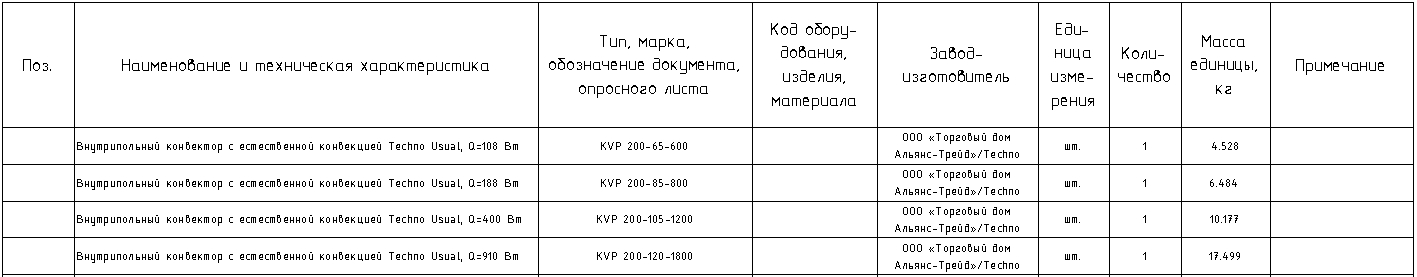

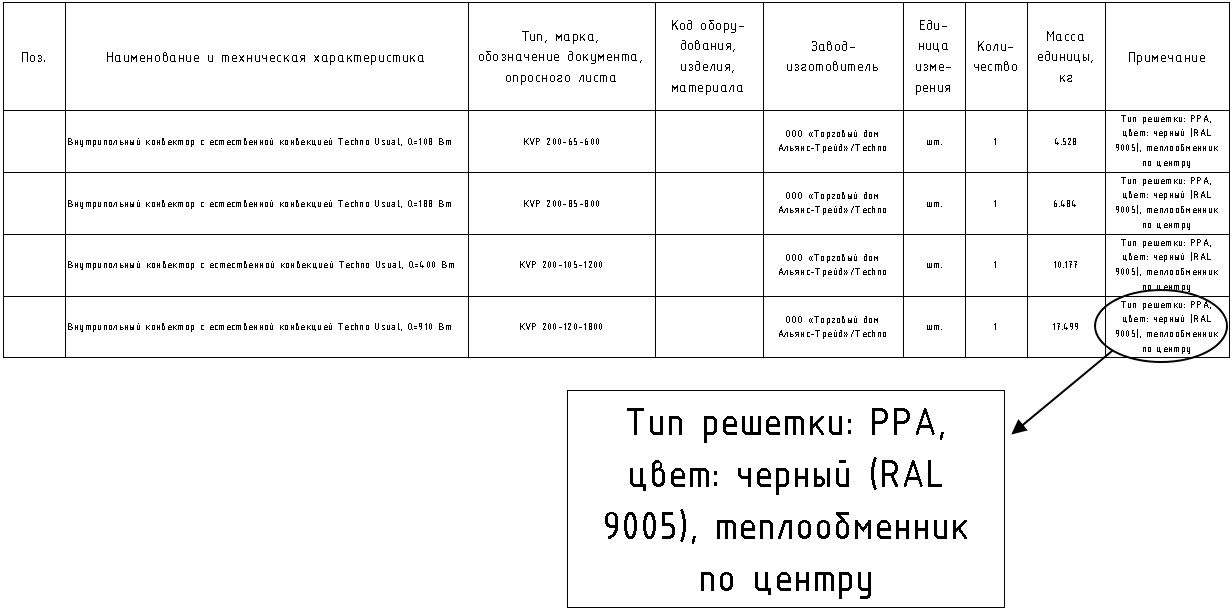

image-0 Спецификация после выполнения скрипта

Скачивайте семейства встраиваемых конвекторов Techno в нашей библиотеке.

Свои отзывы и рекомендации присылайте на [email protected]
