BIM‑проектирование фасада Глазовского комбикормового завода: цифровая точность при реконструкции

Реконструкция промышленных объектов всё чаще опирается на технологии информационного моделирования зданий (BIM). Ключевые преимущества с точки зрения BIM-моделирования — это точная копия существующего реального здания, визуализация архитектурных решений и упрощение монтажа навесных фасадных систем на всех стадиях проекта. Яркий пример — BIM‑модель фасада Глазовского комбикормового завода, созданная для обновления внешнего облика действующего предприятия.

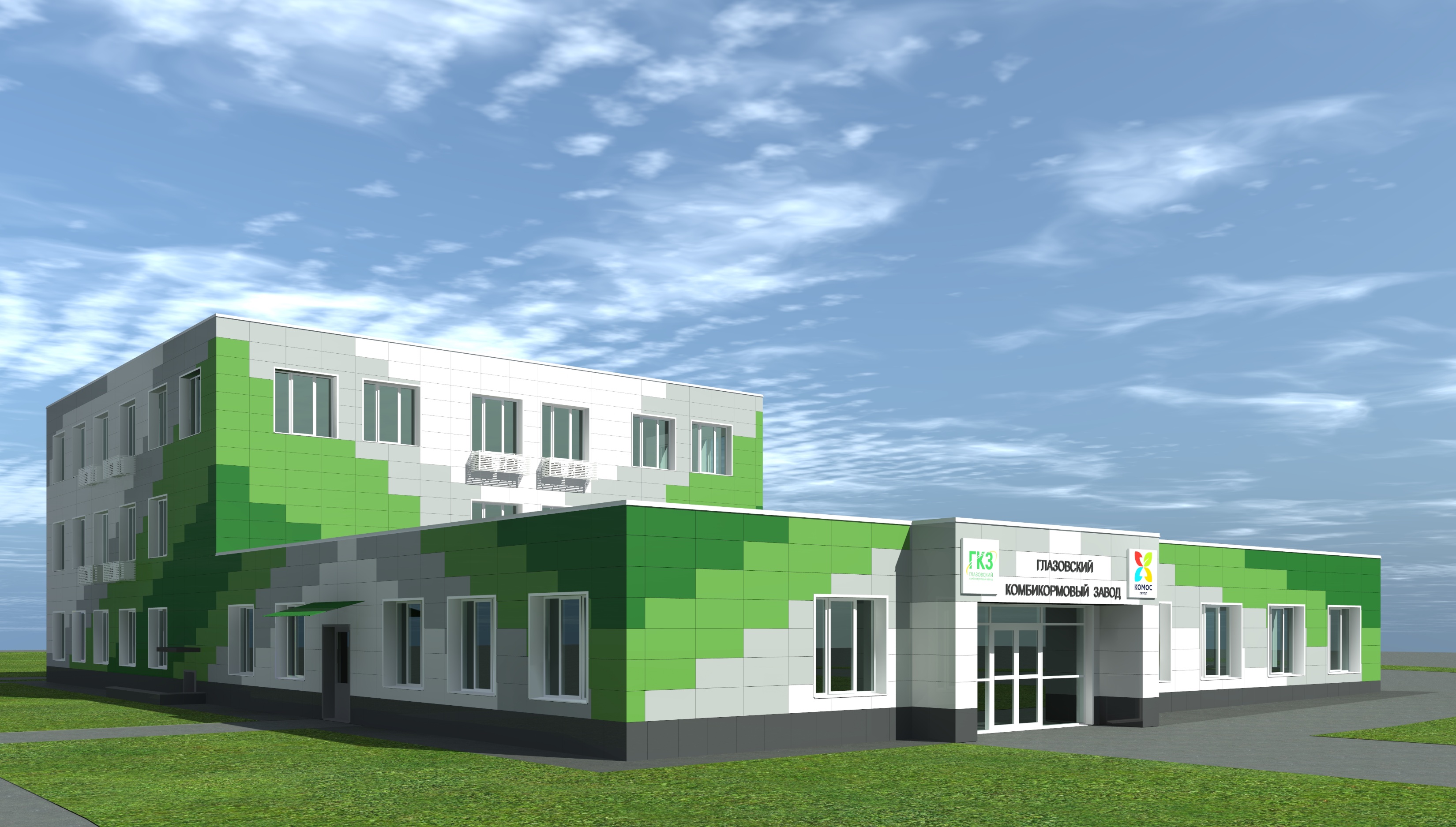

BIM-модель фасада Глазовского комбикормового завода

BIM‑модель — это не просто 3D‑проект, а полноценная цифровая копия здания, учитывающая все его характеристики. Такой подход особенно ценен при реконструкции: он даёт точную визуализацию архитектурных решений и упрощает монтаж навесных фасадных систем на всех стадиях проекта. Заказчиком была поставлена чёткая задача: изменить архитектурный облик здания, обеспечить современную отделку с утеплением и получить точную цифровую модель.

Проект реализован в ArchiCAD и Revit, что позволило создать эскизное проектирование, визуализацию, а также трехмерную модель данного проекта. Такой подход позволил пройти полный цикл: от лазерного сканирования существующего здания до передачи проекта в монтажные работы.

Что входило в проект

В рамках BIM-моделирования были детально проработаны следующие решения:

- облицовка стен цоколя здания керамогранитными плитами на оцинкованной полимерно-окрашенной подсистеме, состоящей из регулируемых кронштейнов и профилей;

- облицовка стен здания (выше уровня цоколя) кассетами из алюминиевого композитного листа на оцинкованной полимерно-окрашенной подсистеме, состоящей из регулируемых кронштейнов и профилей;

 - устройство утепления стен минераловатным утеплителем с ветрозащитной мембраной НГ;

- защита конструкций от коррозии за счет оцинкованной стали с полимерным покрытием.

Особое внимание уделили дизайну фасада. Цветовое решение кассет подобрали по каталогу RAL: желто-зеленый (RAL 6018), мятно-зеленый (RAL 6029), серый (RAL 7047), белый (RAL 9003), графитовый серый (RAL 7024). Такой выбор добавил выразительности промышленному зданию, сохранив при этом строгий и лаконичный облик.

Вывод

BIM-модель, разработанная проектным отделом — это инструмент, который делает процесс проектирования и реконструкции фасадов промышленных зданий точным, быстрым и управляемым. Он способствует эффективной координации работ, снижает риски ошибок при монтаже и помогает принимать обоснованные решения на всех стадиях проекта — от первого эскиза до готового здания. Технологии BIM не просто ускоряют реконструкцию — они меняют подход к ней, делая его более продуманным и надёжным.
