Что учитывать при проектировании освещения арен и стадионов?

При проектировании спортивного освещения для каждого конкретного объекта нужно учитывать его специфику. К примеру, открытый или закрытый это спортивный объект.

Правильно подобранное освещение арен и стадионов обеспечит комфорт для спортсменов и зрителей. Уменьшит нагрузку на зрение и риск получения травм спортсменами. Позволит получить контрастную и четкую картинку при телетрансляции. Если правильно подобранное освещение сочетать с современ­ной системой управления, то можно сэкономить на эксплуатации объекта.

Инженер компании «Вартон» поделился рекомендациями: что учитывать при проектировании освещения арен и стадионов? Также рассказал о решениях от «Вартон» для освещения спортивных объектов.

image-0

Рекомендации

Любой спортивный объект, будь то футбольный стадион, для проведения спортивных мероприятий международного уровня, либо хоккейная коробка во дворе, сложно представить без искусственного освещения. Освещение спортивных объектов требует от проектировщика решить одновременно несколько задач, которые взаимосвязаны между собой.

Мало взять и установить осветительное оборудование на мачту или опору. Изначально нужно правильно подобрать мощность светильника, оптическое решение, рассчитать высоту его размещения на мачте или опоре, а также правильно нацелить его на рабочую поверхность. Заказчик должен быть полностью уверен в том, что освещение на спортивном объекте будет соответствовать предоставленному ТЗ и нормам и требованиям конкретной спортивной федерации.

Стоит учитывать, что нормы и правила для крытых и открытых спортсооружений различаются. И от проектировщика требуется не только знание и понимание норм, а желателен опыт в проектировании плюс дальнейший выезд на реализованный объект для сопоставления проектного решения с реальным объектом.

Требования к освещению спортивного объекта могут быть разными, в зависимости от вида спорта, класса спортивного объекта и наличия требования к проведению телетрансляций.

Рассмотрим пример: освещение открытых теннисных кортов, спортивное сооружение категории C, класс освещения III. Для данного типа спортивного сооружение необходимым и достаточным условием является выполнение требований СП 440.1325800.2018, если в ТЗ заказчика не указано иное.

При проектировании осветительной установки, следует учесть проблему визуального дискомфорта — светильники не должны слепить и мешать спортсменам (Коэффициент слепящей блескости не более 40). Лучшим решением будет применение светильников с асимметричной оптикой.

На поле не должно быть темных, не засвеченных участков, следует следить за равномерностью распределения освещенности (не менее 0,5), а также за средней освещенностью (не менее 300 лк).

В случае освещения спортивных объектов с проведением соревнований всероссийского и международного уровня (категория спортивного сооружения А), с требованием к телетрансляции, требований СП 440.1325800.2018 недостаточно.

Следует руководствоваться отраслевыми нормами (КХЛ, Стандарт РФС (СТО) «Футбольные стадионы» и т.д.), а также требованиями МАТЧ ТВ! Освещение на такого рода объектах проектируется на высокомощных прожекторах с узконаправленной оптикой 30 градусов и менее. Следует применять светильники с цветовой температурой (КЦТ) равной 5700К, коэффициент пульсаций светового потока при этом должен быть минимален (<1%).

Большую роль для качественной передачи цвета при проведении телетрансляции играет индекс цветопередачи (CRI). Чем он выше, тем лучше будет качество получаемого видео изображения. Рекомендуется использовать светильники с CRI более 90.

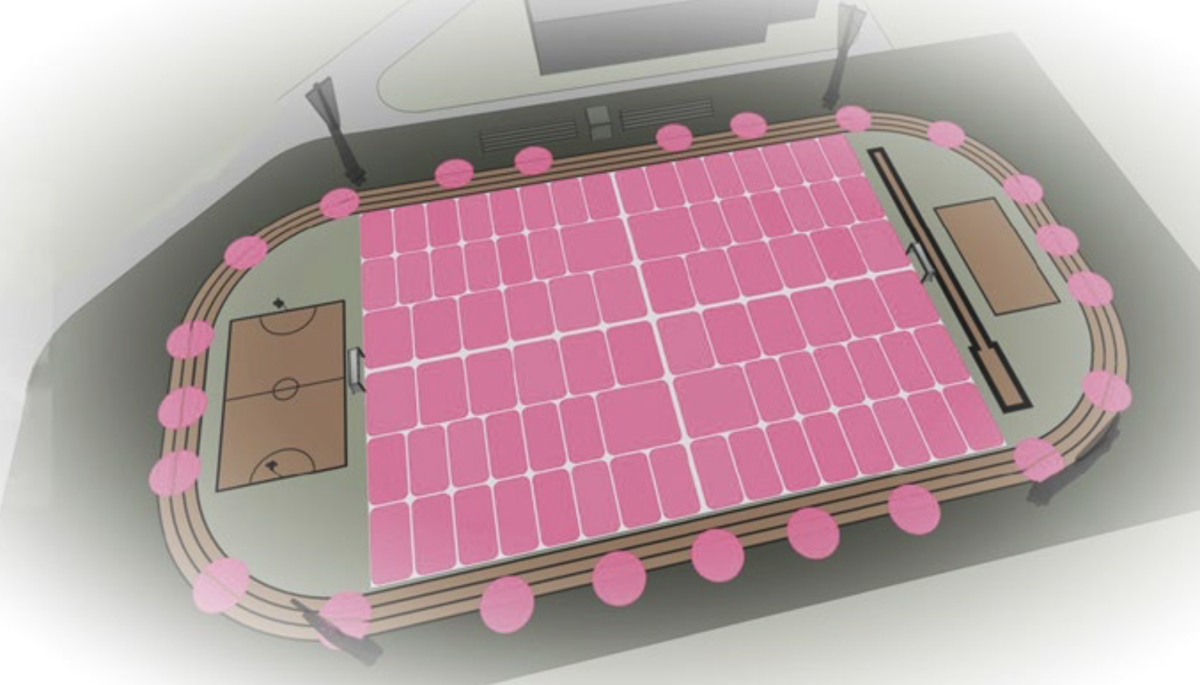

На этапе проектирования следует учитывать расположение камер для телетрансляции. Свет от светильников не должен попадать в камеру напрямую и создавать блики. Также необходимо выполнить расчет вертикальной освещенности в поле зрения камеры. Стоит обратить внимание и на затенение. Избежать, либо смягчить эффект образования теней от игроков на поле поможет нацеливание в одну точку прожекторов из разных групп или мачт.

Для экономии электроэнергии на стадионе, рекомендуется использовать осветительную установку с возможностью управления световым потоком (диммирование). К примеру, по протоколу DALI или DMX.

Компания VARTON предлагает такую опцию, реализованную в светильниках для спортивного освещения, совместно с AWADA. Управление позволяет реализовать сценарии, в которых освещенность будет находиться на уровне 50% (режим тренировки) или 10% (дежурный режим) в дни, когда не проводятся соревнования.

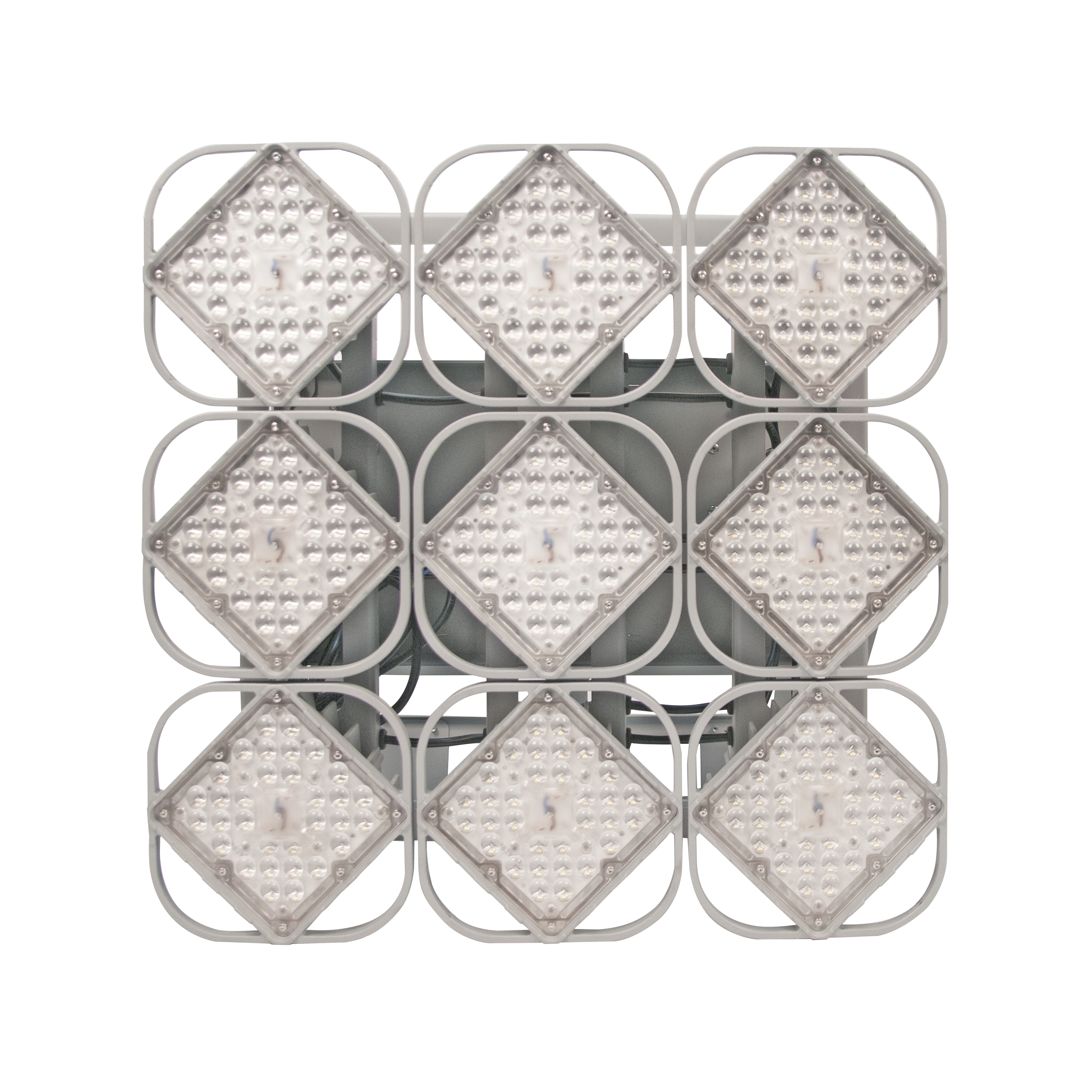

Линейка AirQub Sport TV ком­пании Varton

В линейке более 40 модификаций прожекторов для решения любых задач по освещению спортивных объектов: от тренировочных полей дет­ско­-юношеских школ до много­тысячных стадионов.

Оборудова­ние протестировано «Матч ТВ»: главный спортивные канал стра­ны оценил его и рекомендовал для установки на спортивных объектах, предполагающих проведение телетрансляций.

image-0
image-1

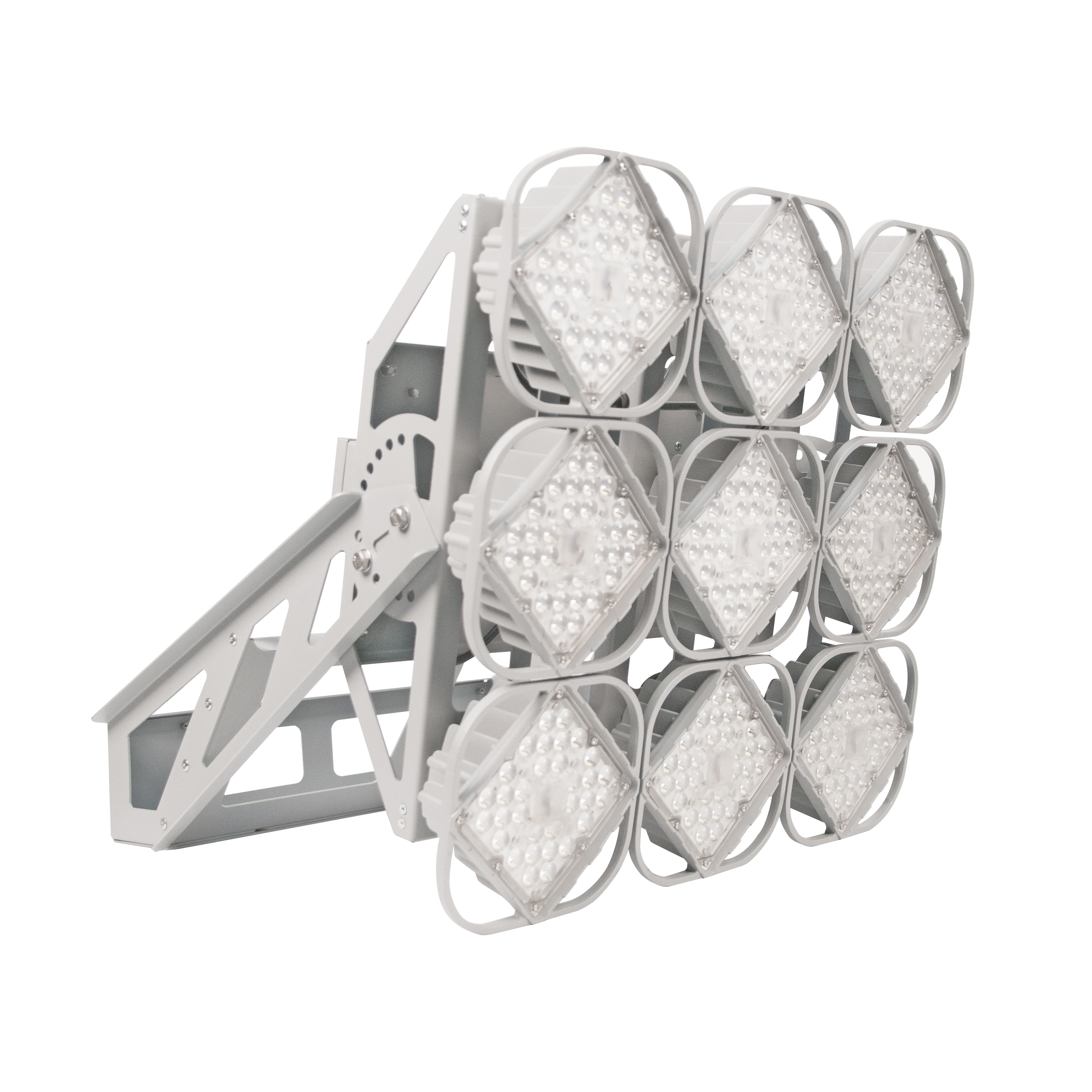

Прожекторы Varton универсаль­ны. Они подходят для открытых и закрытых арен, футбольных полей и стадионов, хоккейных пло­щадок, теннисных кортов, плавательных бассейнов, лыжных и горнолыжных трасс и трам­плинов, игровых залов и любых других объектов.

image-0

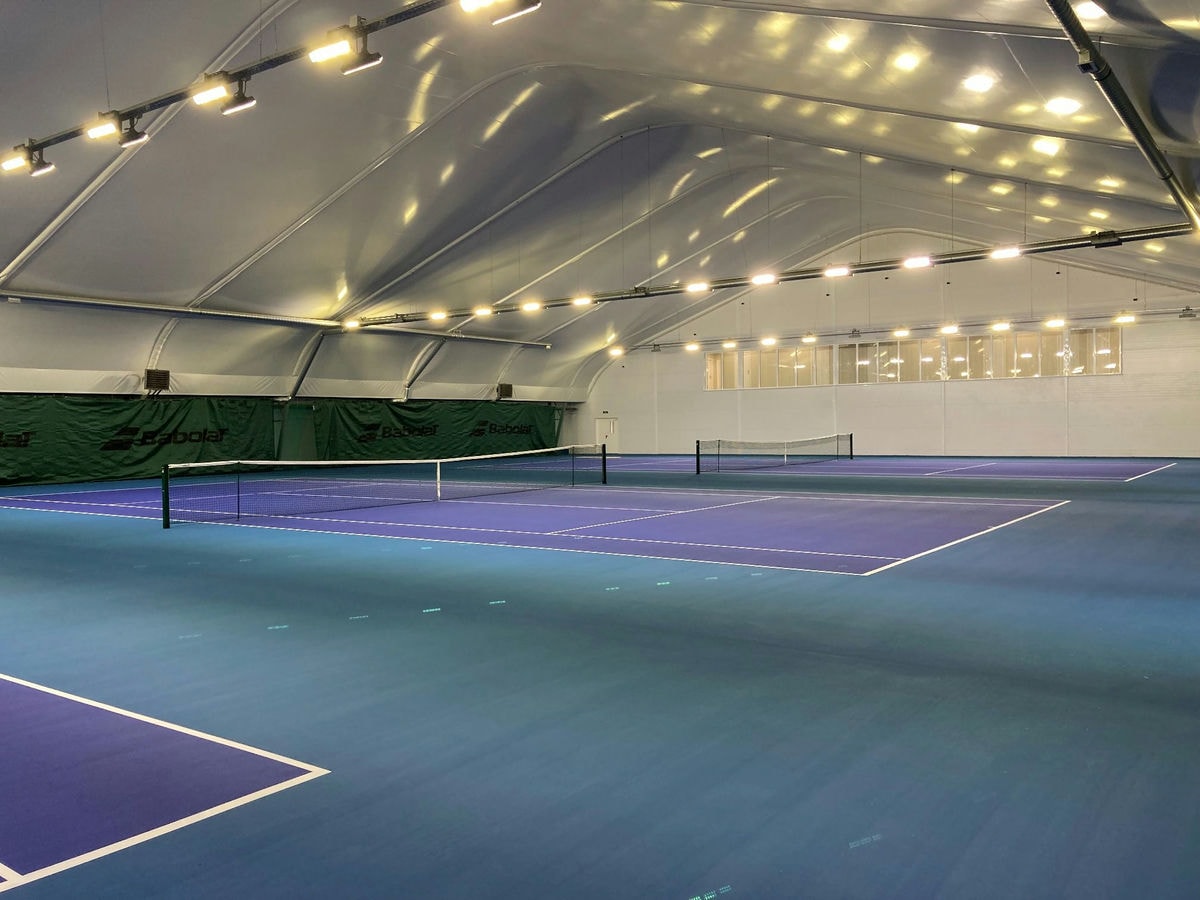

Прожекторы AirQub Sport TV, например, уста­новлены в спортивном комплексе «Динамо­Центр», академии ФК «Спартак» в Москве.

image-0

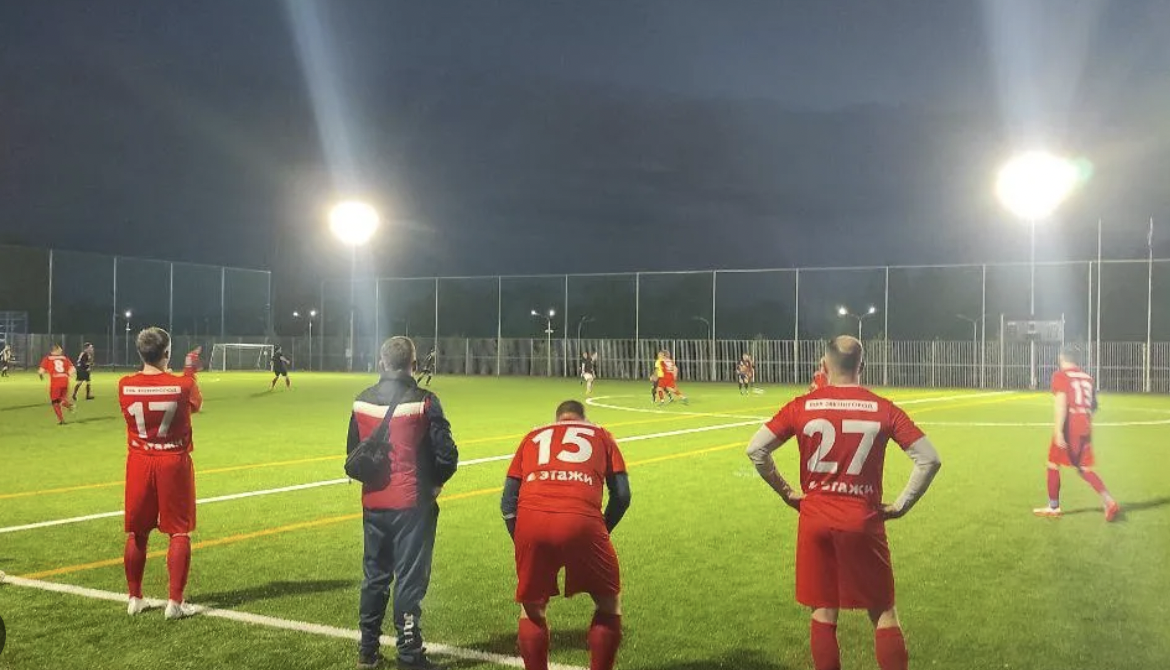

На ста­дионе «Спартак» в Звенигоро­де.

image-0
image-0

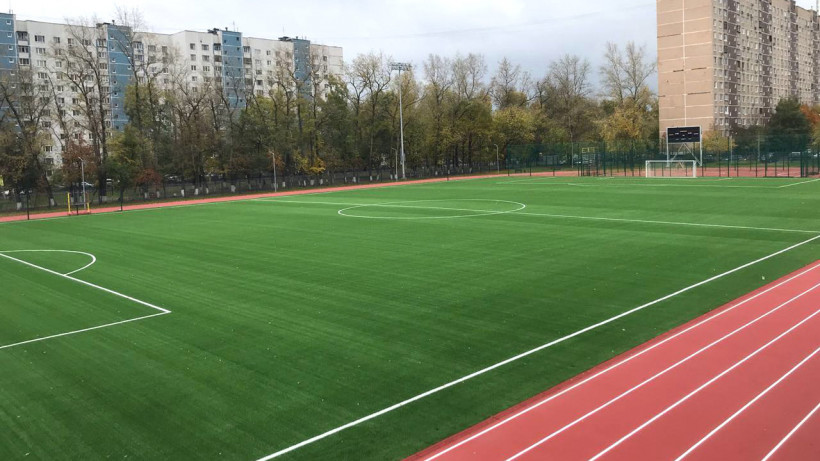

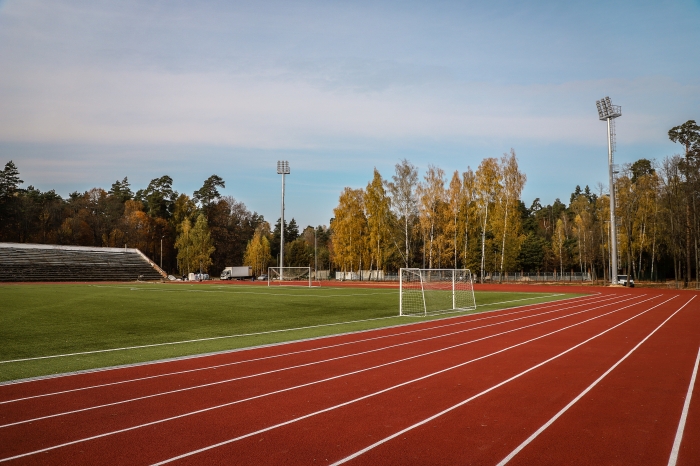

На стадионах «Труд» в Клинцах и Балашихе.

Линейка AirQub Sport TV поддерживает все популярные стандарты управления: DALI2, PLC, DMX­RDM, D4i. А также гибкость управления ими с помощью сис­темы AWADA, о которой писали в рекомендациях выше.

У AirQub Sport TV широкий ди­апазон характеристик

В частно­сти, оборудование предполага­ет оптические решения 20°, 30°, 60° и 90°, использование асим­метричной оптики AS1 и разные мощности (от 280 до 1550 Вт).

Все продукты линейки включа­ют вводную коробку для быстрого и удобного подключения пи­тания и управления.

Оборудование легкое, а бла­годаря особенностям корпуса надежно держится на мачтах даже при сильном ветре. Про­изводитель обеспечил защи­ту от попадания влаги и пыли по стандарту IP67.

Это гаран­тирует работоспособность про­жектора в экстремальных усло­виях: при высоких и низких температурах, воздействии вла­ги, с вибронагрузкой и под прямыми солнечными лучами.

Характеристики линейки AirQub Sport TV

— Цветовая температура: 5700 К;

— Индекс цветопередачи: CRI>94;

— Индекс согласованности телевизионного освещения: TLCI>97;

— Точность передачи стандартизированного цвета: R9>75.

Нормативная база

Проектирование и монтаж освещения спортивных объектов осуществляется в соответствии с ведомственными строительными нормами, СП, СНиП, Приказами министерства спорта и стандартами РФС.

— СНиП 23-05-95 «Естественное и искусственное освещение», строительные нормы и правила РФ;

— СП 31-115-2006 Свод правил, определяющих проектирование спортивных объектов, включая плоскостные открытые сооружения;

— ВСН 1-73 Нормативы электрического освещения спортивных комплексов;

— Приказ Минспорта РФ, P 230 11.04.2014 от 11 апреля 2014 г. N 230 (Требования к тренировочным площадкам спортивных объектов);

— Стандарт РФС (СТО) от 13.02.2020 «Футбольные стадионы»;

— СП 440.1325800.2018 «Спортивные сооружения».
