В каких помещениях рационально применять газовое пожаротушение, принцип работы установок и виды газовых огнетушащих веществ
Газовое пожаротушение: устройство, принцип работы, виды

Содержание

  1. Принцип работы систем газового пожаротушения
  2. Газовые огнетушащие вещества: классификация и характеристики
  3. Сфера применения установок газового пожаротушения
  4. Виды систем газового пожаротушения
  5. Будущее — за новыми технологиями

Газовые установки — самое современное решение в сфере пожаротушения на сегодняшний день. Именно производители газового пожаротушения создают системы защиты таких объектов как дата-центры, хранилища различных материальных ценностей, производственные площадки, склады и т.д. Основным преимуществом установок газового пожаротушения является то, что ГОТВ (газовые огнетушащие вещества) не наносят вреда материалам и могут использоваться даже для тушения электрооборудования под напряжением

Системы газового пожаротушения различаются по комплектации, способу пуска и некоторым другим параметрам. В установки закачивают различные газы под давлением или в сжиженном состоянии, а после пуска установки они распространяются по защищаемому помещению. Такие системы получили широкое применение благодаря многим факторам, например:

  • Как уже упоминалось, газ не оставляет следов на бумаге и других материалах, позволяя свести риски вторичного ущерба к минимуму.
  • Газ проникает даже внутрь корпусов оборудования через вентиляционные отверстия, а также в пространства под полками и стеллажами, и т.п. труднодоступные места.
  • Газ легко удаляется из помещения дымососом или усиленной вентиляции.

Принцип работы систем газового пожаротушения

Как правило, современные автоматические установки газового пожаротушения работают по следующему алгоритму:

  1. Датчик обнаруживает повышение температуры в помещении выше заданных значений, задымление, непосредственно возгорание или комбинацию этих факторов - все зависит от типа извещателя.
  2. Начинает работать пожарная сигнализация и запускается процесс эвакуации людей, даже при использовании безопасных хладонов.
  3. Система подает сигнал на запуск пожаротушения, благодаря чему открываются клапаны емкостей с газом.
  4. ГОТВ подается в защищаемый объем, газ заполняет помещение, и горение подавляется.

В зависимости от вида огнетушащего газа и принципа подавления горения время тушения может отличаться (этот показатель составляет от 10 до 60 секунд). Несмотря на задержку срабатывания для проведения эвакуации, системы газового пожаротушения показывают высокую скорость подавления горения. Это является одной из причин того, что такими установками оснащаются объекты, на которых даже кратковременный пожар может привести к утрате материальных ценностей или потере большого массива данных (хранилища в музеях и библиотеках, архивы, дата-центры, серверные комнаты и т.п.)

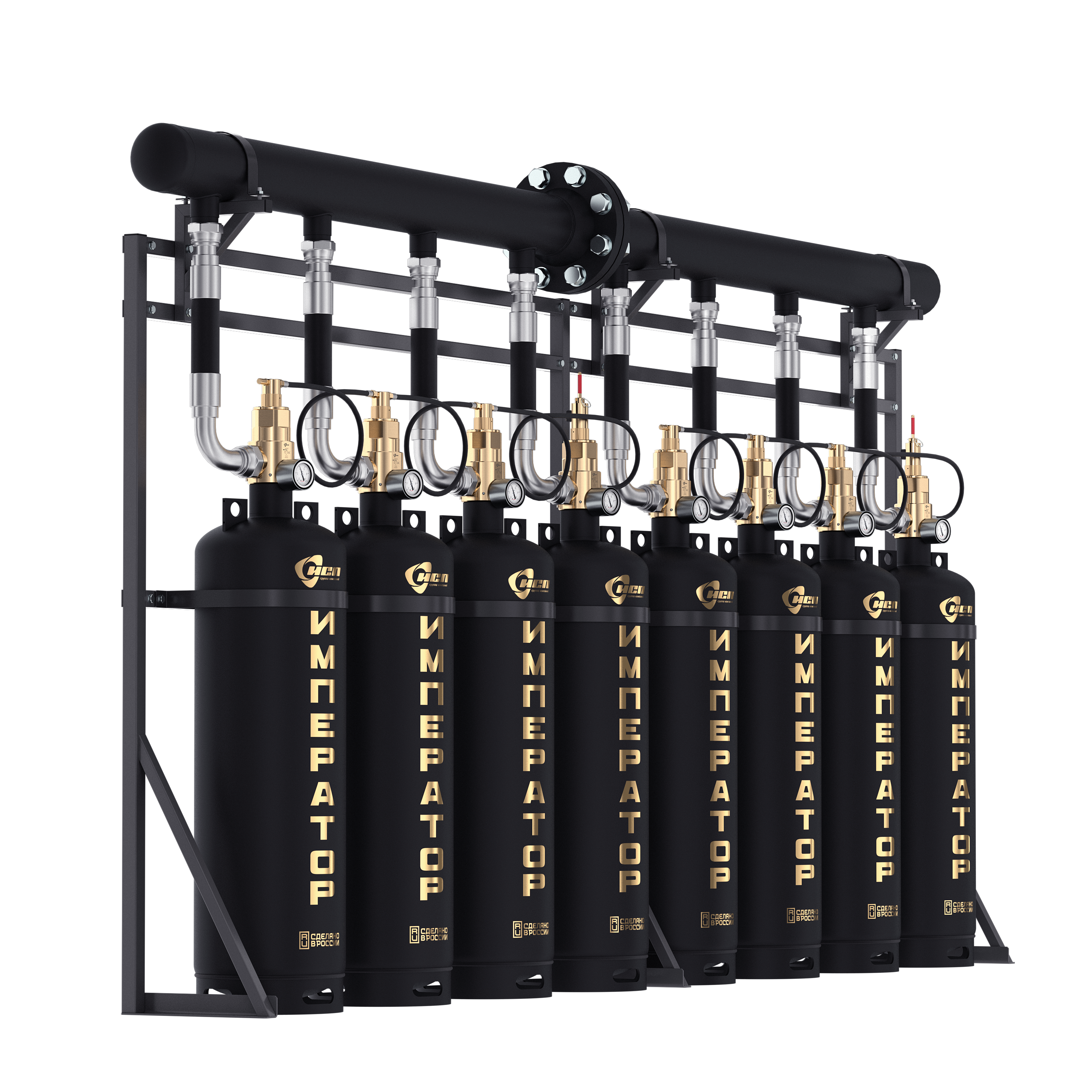

image-0 Количество баллонов в системе зависит от защищаемого объекта.

Газовые огнетушащие вещества: классификация и характеристики

Огнетушащие газы подразделяются по принципу воздействия на пламя и соответственно механизму тушения на две большие группы:

  1. Газы-разбавители, которые вытесняют кислород из защищаемого помещения, тем самым создавая атмосферу, непригодную для дальнейшего горения. Эта технология газового пожаротушения применяется достаточно давно, но недостаток кислорода вреден и для людей. Вследствие этого на объектах с массовым (свыше 50 человек) и/или постоянным пребыванием людей такие системы не устанавливают. К категории разбавителей относятся углекислый газ, а также инертные газы и их смеси.
  2. Газы-ингибиторы, которые воздействуют на пламя путем ингибирования, или замедления самой реакции горения. Эти вещества могут быть как условно безопасными (безвредными при кратковременном вдыхании), так и полностью безвредными для здоровья людей. Несмотря на это, согласно нормам, применяемым при проектировании и монтаже установок газового пожаротушения, запуск систем и высвобождение ГОТВ может происходить только после эвакуации людей из защищаемых помещений. К газам-ингибиторам относятся хладоны различных типов, некоторые из которых применяются в модулях газового пожаротушения “ЗАРЯ”.

CO2

Механизм тушения: вытеснение кислорода

Углекислота - это первый газ, использованный в установках пожаротушения. Он и сейчас применяется как для заправки огнетушителей, так и в стационарных системах газового пожаротушения.

Такие достоинства как низкая цена и отсутствие вреда для экосистемы обусловливают широкое распространение этого огнетушащего агента, однако есть и весомый недостаток - это высокая токсичность, создающая смертельную опасность для людей. Чтобы выполнить задачи газового пожаротушения, концентрация углекислоты в помещении должна быть более 30% - при ней человек задохнется практически мгновенно.

Инерген

Механизм тушения: вытеснение кислорода

Инерген - это смесь инертных газов (азот, аргон) и углекислоты. Как и углекислый газ, инертные газы помогают снизить концентрацию кислорода в помещении. При этом использование Инергена позволяет не доводить уровень CO2 в помещении до смертельно опасных значений.

Основным достоинством Инергена среди прочих ГОТВ является его экологическая безопасность и сравнительно невысокая опасность для здоровья человека. Вместе с тем, при достижении концентрации, необходимой для целей газового пожаротушения, уровень углекислого газа все же грозит ухудшением дыхания и отравлениями.

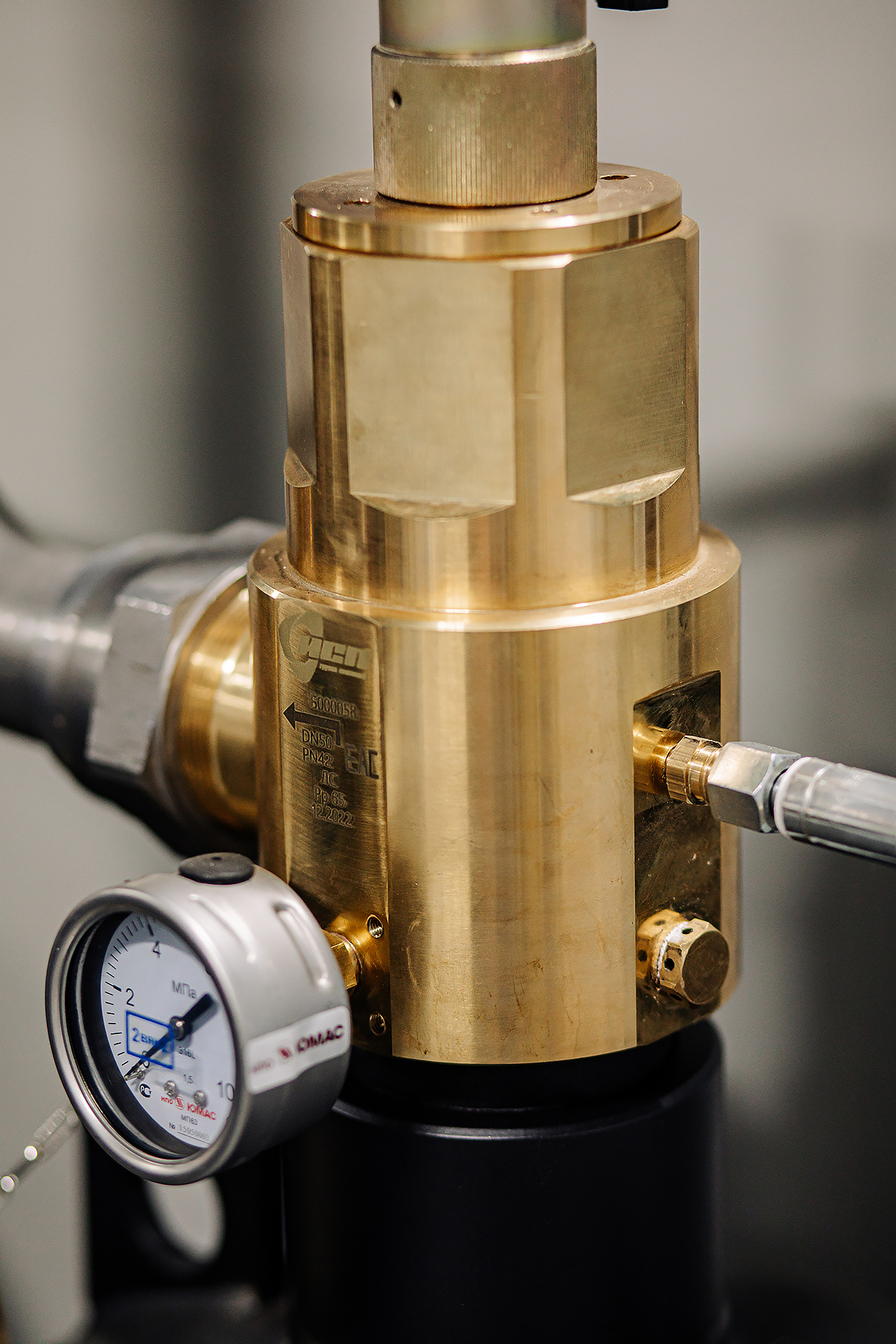

image-0 Каждый баллон в системе оснащен манометром для контроля давления.

Хладон 125

Механизм тушения: ингибирование

С изобретением хладонов системы газового пожаротушения вышли на новый уровень. Современные установки заправляются экологически безопасными ГОТВ, например, Хладоном 125 (химическое наименование: пентафторэтан).

При кратковременном вдыхании он не наносит вреда здоровью человека, при этом в сравнении с углекислотой и инертными газами скорость тушения значительно выше. Среди хладонов этот газ отличается сравнительно невысокой ценой.

Хладон 23

Механизм тушения: ингибирование

Хладон 23 (химическое название: трифторметан) — это малотоксичный газ, который как и прочие хладоны быстро подавляет горение. В отличие от других газов-ингибиторов, этот газ хранится в модулях под давлением собственных паров, а не в сжатом виде. Из-за этого требуется больше устройств для защиты помещения, а также оснащение установок газового пожаротушения устройствами контроля веса. Несмотря на все эти ограничения, этот вид ГОТВ широко применяется на территории России и за ее пределами.

Хладон 227еа

Механизм тушения: ингибирование

Еще один широко распространенный вид огнетушащих газов-ингибиторов - Хладон 227еа (химическое название: гептафторпропан) — отличается более высоким уровнем безопасности для здоровья человека по сравнению с уже описанными ГОТВ. Он часто применяется в автоматических установках газового пожаротушения на объектах с постоянным и/или массовым пребыванием людей.

Хладон 318Ц

Механизм тушения: ингибирование

Хладон 318Ц (химическое название: октафторциклобутан) применяется довольно редко. В группе хладонов это один из наиболее безопасных для здоровья человека газов, однако высокая стоимость и некоторые технические характеристики обусловливают выбор клиентов в пользу Хладона 227еа.

Хладон ФК-5-1-12

Механизм тушения: ингибирование, охлаждение

Последнее слово в современном газовом пожаротушении остается за Хладоном ФК-5-1-12 (химическое название: фторкетон). Его второе название - “сухая вода”, поскольку в модулях он хранится в жидком состоянии, превращаясь в газ только при пуске системы.

Помимо того, что он безопасен для здоровья человека и окружающей среды, он также обладает удачным сочетанием характеристик, делающим его использование проще: его можно заправлять на объекте, а коэффициент заправки в модуль выше, чем у других ГОТВ. Это делает проектирование, монтаж и техническое обслуживание систем газового пожаротушения проще. Единственный недостаток — это высокая цена.

Сфера применения установок газового пожаротушения

Газовые огнетушащие вещества используются для ликвидации пожаров различных классов:

  • А — твердых горючих веществ и материалов. Несмотря на на то, что скорость тушения водой может быть выше, на многих объектах все же отдается предпочтение газовому пожаротушению. Дело в том, что при тушении вода и пена могут нанести не меньший вред, чем огонь. Простой пример: попробуйте потушить пеной полотно живописца эпохи Возрождения или стопку бумажных банкнот. Пламя потухнет быстро, но и ценности будут сильно повреждены, если не утрачены полностью.
  • В — горючих жидкостей и плавящихся материалов. Например, пожар на складе строительных материалов (в том числе красок и растворителей) может стать причиной значительного материального ущерба. При использовании порошка, воды и пены потребуется утилизация значительного объема материальных ценностей, которые придут в негодность (сухие отделочные смеси типа штукатурки, металлические профили и многое другое). При пуске установки газового пожаротушения не затронутые огнем материалы не пострадают, а помещение достаточно будет просто проветрить, и ремонт не потребуется.
  • С — газообразных горючих веществ. Большинство огнетушащих веществ на таких объектах как подземное хранилище газов, например, применять нельзя из-за высоких рисков ущерба и постоянного контроля состояния оборудования при помощи автоматики. С помощью систем газового пожаротушения мы не только добиваемся надежной защиты от возгораний, но и сводим к минимуму риски вторичного ущерба
  • Е — горючих веществ и материалов электроустановок, находящихся под напряжением. Например, пожар в аккумуляторной представляет опасность серьезных разрушений, поскольку электролит не только токсичен, но и взрывоопасен. Использовать пенное или водяное пожаротушение нельзя, так как установки находятся под напряжением. Газовая система пожаротушения позволяет ликвидировать возгорание без отключение объекта от электропитания.

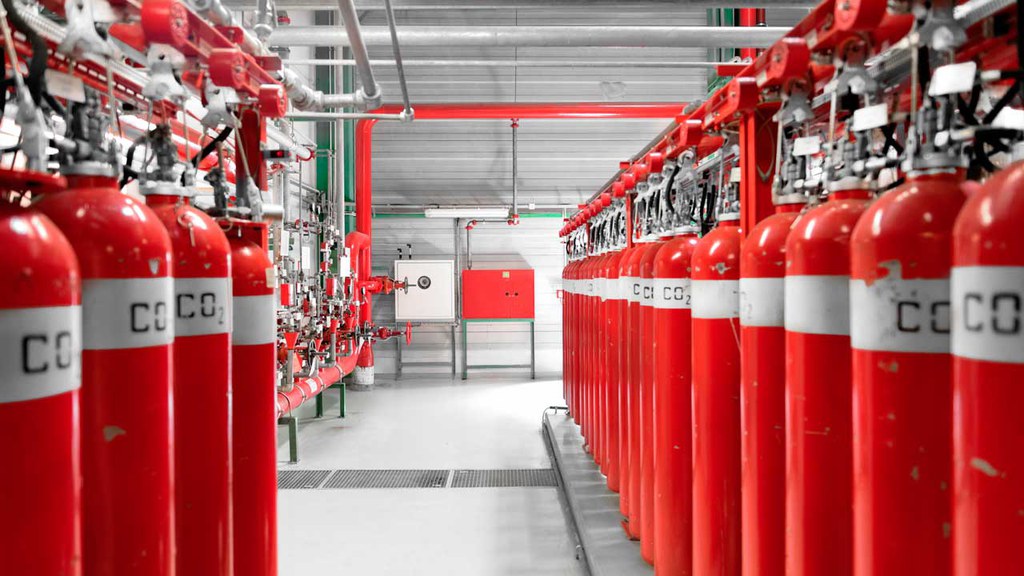

image-0 Системы с углекислым газом применяются довольно давно.

Перечень объектов, на которых устанавливаются газовые системы пожаротушения, очень велик:

  • Серверные помещения, центры обработки данных;
  • Склады и хранилища различной направленности от обычных складских комплексов до архивов и банковских депозитариев;
  • Учреждения культурно-массового, туристического и образовательного сектора: музеи, экспоцентры, библиотеки и т.д.
  • Офисные и административные помещения как в частных структурах, так и в госсекторе;
  • Производственные и вспомогательные помещения на промышленных и энергетических объектах, и т.д.

Виды систем газового пожаротушения

Установки газового пожаротушения подразделяются на два основных вида по конструктивному исполнению: централизованные и модульные.

Централизованные системы представляют собой установки газового пожаротушения, обеспечивающие защиту нескольких направлений (помещений, зон, объектов), в которых сосуды с газом и распределительные устройства размещены в помещении станции пожаротушения.

Модульная система — это автоматическая установка пожаротушения, состоящая из одного или нескольких модулей, объединенных единой системой обнаружения пожара и приведения их в действие, способных самостоятельно выполнять функцию пожаротушения и размещенных в защищаемом помещении или рядом с ним.

При помощи модульных систем защищают не только отдельные помещения, но и целые этажи, устанавливая модули в каждой комнате. При этом не требуется монтаж трубной разводки, что сокращает затраты и позволяет не прерывать работу в защищаемых помещениях надолго.

Модули газового пожаротушения «ЗАРЯ»

Компания «ИСП» занимается оснащением объектов системами пожаротушения на базе МГП (модулей газового пожаротушения) «ЗАРЯ». Модули выпускаются в трех вариантах емкости: на 3, 10 и 22,5 л., имеется несколько опций пуска (автоматический, ручной и автономный).

МГП «ЗАРЯ» уже зарекомендовали себя на рынке газового пожаротушения в России, и сейчас мы осваиваем зарубежные рынки.

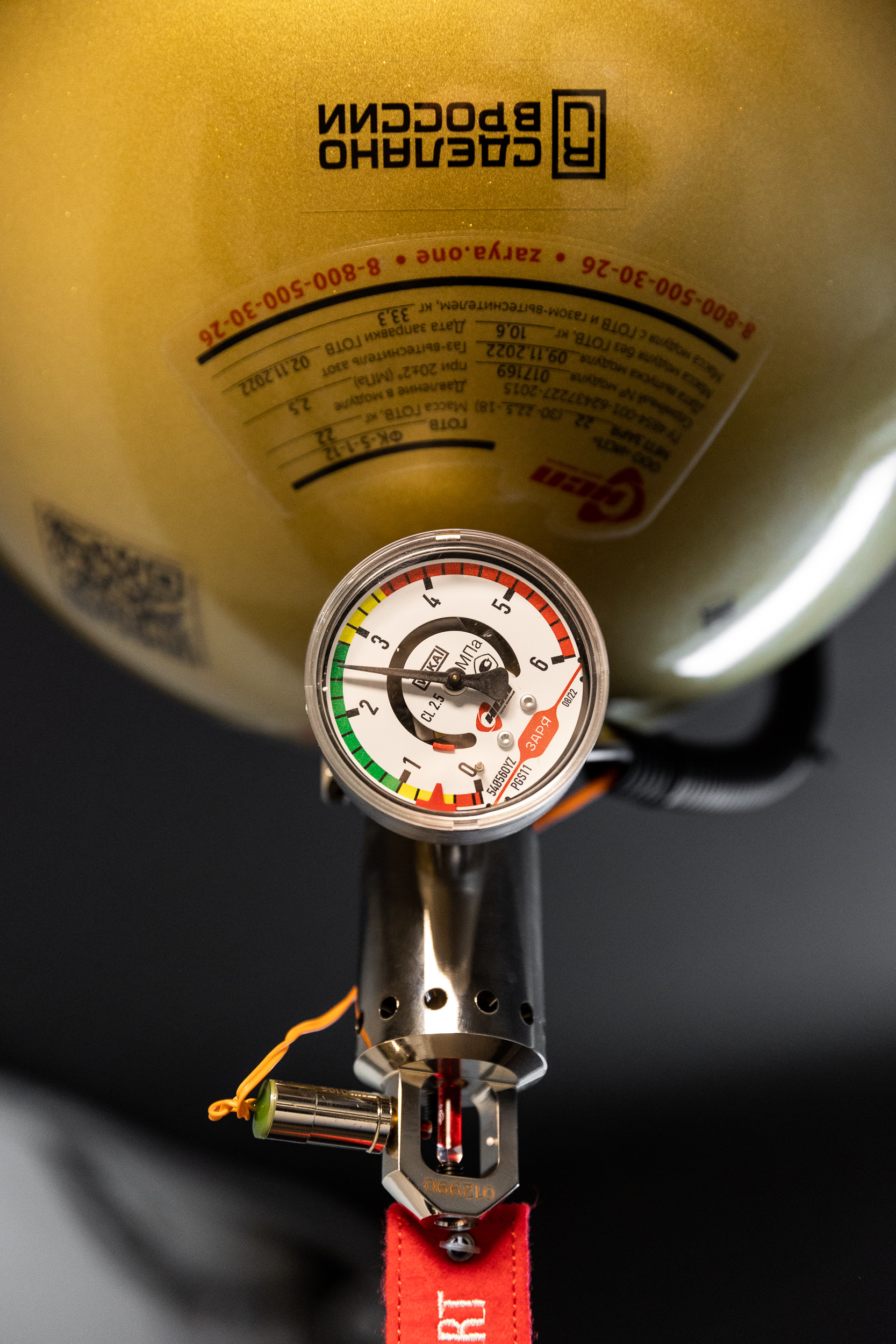

image-0 МГП «ЗАРЯ» в помещении серверной

Будущее — за новыми технологиями

Газовое пожаротушение — одно из динамично развивающихся направлений научно-технического прогресса, и компания «ИСП» находится на переднем крае этого развития. Наши системы отличаются применением новейших технологий и составов, обеспечивающих не только быстрое тушение, но и безопасность для людей и окружающей среды. Специалисты компании «ИСП» в кратчайшие сроки могут разработать проект для вашего объекта. Вы можете скачать BIM-модели модулей газового пожаротушения «ЗАРЯ» в профиле компании «ИСП» по ссылке
