Инфракрасные датчики движения в складе — что в итоге получит Заказчик?

views
178 просмотров
Рассмотрим схему управления освещением склада при помощи двух инфракрасных датчиков движения в начале и в конце аллеи с точки зрения ожидаемого экономического эффекта.
Инфракрасные датчики движения в складе — что в итоге получит Заказчик?

Просматривая проекты систем управления освещением складов, выполненных с использованием инфракрасных (ИК) датчиков движения, мы обратили внимание на то, что в последнее время для снижения стоимости системы автоматики проектировщики и инсталляторы предлагают устанавливать всего по два ИК-датчика движения на каждую аллею, независимо от её длины — в начале и в конце этой аллеи.

Как это работает и насколько такая автоматизация выгодна Заказчику проекта?

image-0

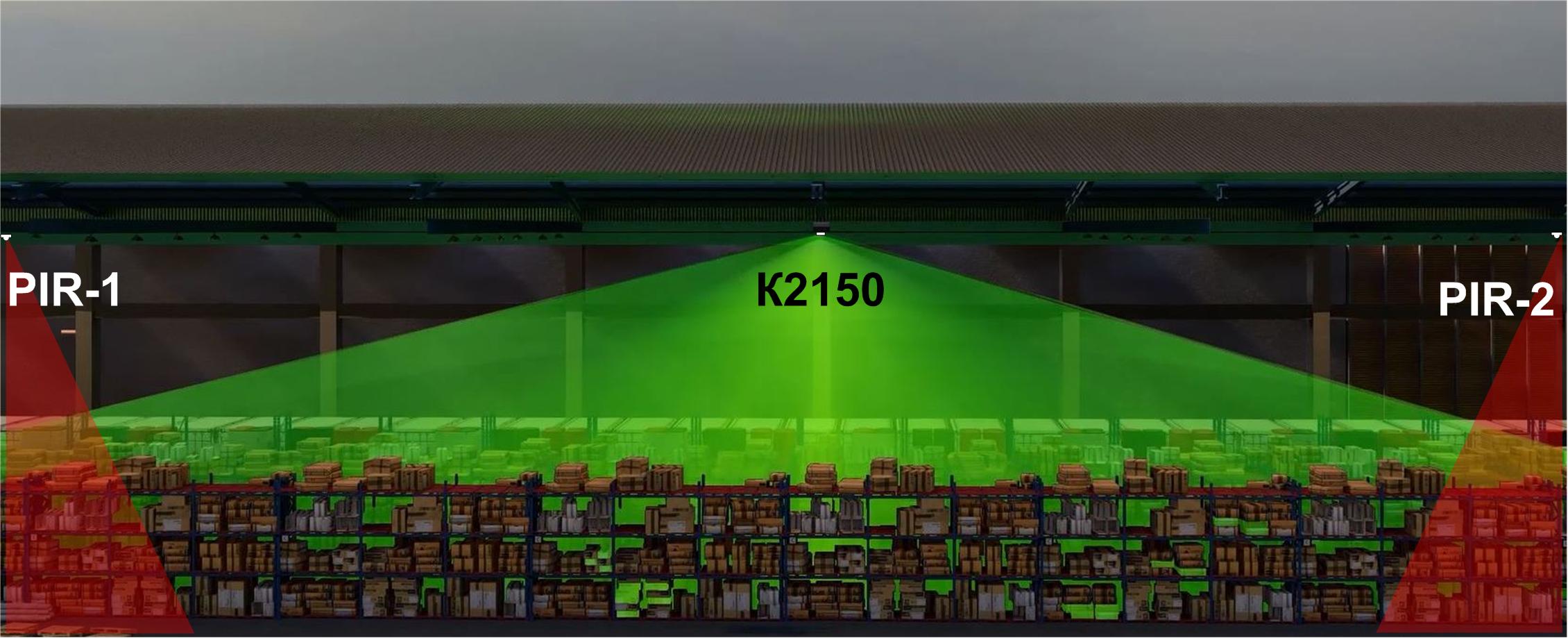

Рис 1. Зоны действия ИК-датчиков в начале и в конце аллеи склада (выделены красным цветом) и зона действия датчика К2150 (выделена зелёным цветом)

Один из датчиков фиксирует въезд погрузчика в аллею и далее, за счёт установленной инсталлятором большой задержки отключения (около 10 мин), обеспечивается работа системы освещения в аллее, пока погрузчик находится вне зоны действия датчиков, например, работает в центре аллеи. Выполнив все операции, погрузчик выезжает из аллеи, вызывая повторную сработку одного из ИК-датчиков, таким образом снова запуская 10-минутный таймер отключения освещения этой аллеи.

То есть, в межстеллажной аллее уже никого нет, а освещение продолжает работать там ещё 10 минут. И вот когда время задержки в ИК-датчике подходит к концу и освещение наконец-то должно отключиться, в аллею въезжает следующий погрузчик, и цикл повторяется. Если такой трафик является обычным в течение суток, то освещение в этой аллее не отключится никогда!

Таким образом, получается, что Заказчик потратил свои деньги на автоматизацию напрасно! Или, скажем честно, проектировщик предложил Заказчику решение, которое требует значительных финансовых затрат и при этом не принесёт Заказчику никакой материальной выгоды!

В ответ на обоснованные претензии Заказчиков, побывавших в такой ситуации, проектировщики и инсталляторы обычно говорят об отсутствии в принципе на мировом рынке датчиков движения, которые могли бы «красиво» решить эту проблему. И в первую очередь это касается складов высотой более 12 метров.

Но это не так!

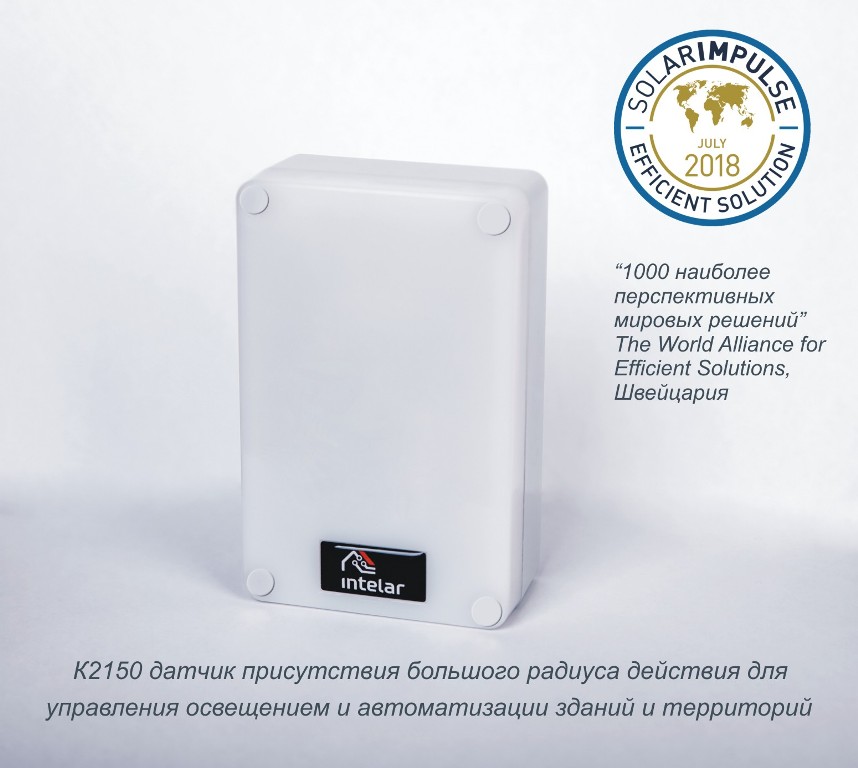

Наша компания уже 2,5 года выпускает абсолютно новые, основанные на микроволновой технологии обнаружения движения, датчики присутствия серии К2150.

За это время выполнено более 40 проектов автоматизации освещения складов и все они оказались абсолютно успешными. 100% компаний, установивших наши датчики на одном объекте, устанавливают их в дальнейшем и на другие свои объекты.

Если вы, как Заказчик, инсталлятор или проектировщик использовали в своих проектах датчики движения любого из известных мировых производителей, то, вероятнее всего, наш датчик вас удивит!

«Этого не может быть!» — говорили представители инженерной службы одной из крупнейших в России фармкомпаний, когда в конце 2017 г. мы испытывали наши первые датчики на реальных объектах. Они делали шаг в аллею и свет в ней зажигался. Они повторяли это 4 раза, и каждый раз датчик чётко реагировал на движение человека, пересекающего линию входа в межстеллажную аллею.

А где этот датчик был установлен? Да, в это сложно поверить, но он был установлен на потолке высотой 18 метров по центру аллеи длиной 84 метра! Да, один датчик на аллею длиной 84 метра.

С тех пор было реализовано много проектов на складах высотой от 4 до 22 метров с аллеями длиной от 20 до 114 метров и везде было достаточно всего лишь одного датчика на одну аллею.

Благодаря высокой чувствительности датчика К2150 и отсутствию «мёртвых зон», достаточно установить задержку на отключение всего 30-60 секунд вместо 10 минут у ИК-датчиков движения, а, значит, получить максимальную экономию электроэнергии на освещении склада. То есть, при использовании ИК-датчиков освещение в пустой аллее (после выезда погрузчика) будет работать ещё 10 минут, а при использовании датчиков К2150 — всего 1 минуту. Разница в 10 раз! Считайте экономию!

image-0

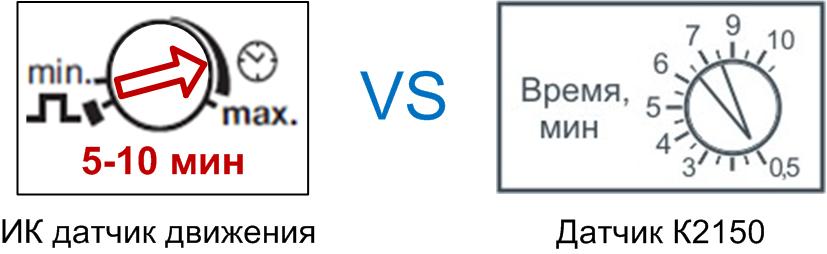

Рис 2. Обычная настройка времени задержки отключения для складов в ИК-датчиках движения и в микроволновом датчике К2150

Чем ещё интересен датчик К2150 для проектировщика?

  • очень простое проектирование системы автоматики: ставим один датчик на одну аллею в центр независимо от её длины и высоты установки. Всё остальное сделают монтажники при наладке;
  • серийный датчик К2150 имеет три выхода: реле 30А 240В, выход 1-10В для диммирования светильников, тревожный выход для подключения к охранной системе или IP-камере. Интерфейс DALI адресный — скоро;
  • датчик К2150 может работать в складах высотой от 3 до 30 метров (ИК-датчики — только до 12 метров. В рекламе на русскоязычных сайтах можно встретить величину 14 метров, но на официальных сайтах на родном языке компаний обычно указывают высоту до 12 метров);
  • датчик может работать в охлаждаемых и морозильных складах, а также в складах категории Fresh с высокой влажностью воздуха (степень защиты корпуса – IP65);
  • датчик разработан и производится в России. Стабильная цена в рублях.

Чем интересен датчик К2150 для Заказчика?

  • экономия электроэнергии до 80%;
  • в складах высотного хранения товара один датчик К2150 экономит до 10 000 кВт*ч/год (24/7) и снижает выбросы СО2 в атмосферу на 4 тонны в год;
  • срок окупаемости — около 1 года;
  • нет аналогов в мире по высоте установки и размеру зоны чувствительности;

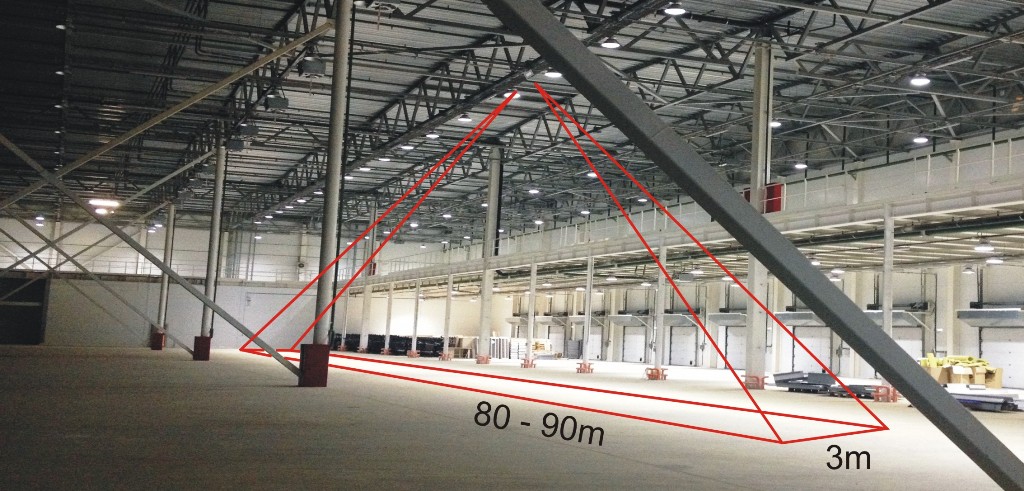

  • при установке на стену на высоте 1,5-2,0 метров датчик определяет движение человека и транспортного средства на расстоянии 80 метров на площади около 3000 кв. м. (автопаркинги, промышленные цеха);
  • единственный на сегодняшний день датчик движения в мире, работающий в складах высотой более 12 метров, в охлаждаемых, морозильных складах и складах с особыми климатическими условиями, например, с высокой влажностью воздуха;
  • один датчик К2150 при установке на складе заменяет собой 3-4 европейских датчика движения класса High Bay, а при установке в паркингах 8-10 датчиков лучших мировых производителей;
  • длина кабельных линий и стоимость монтажных работ снижается в несколько раз.

Виктор Вербовский

ООО «Интелар»

intelar.ru

motionsensor.ru

lightbymotion.com
