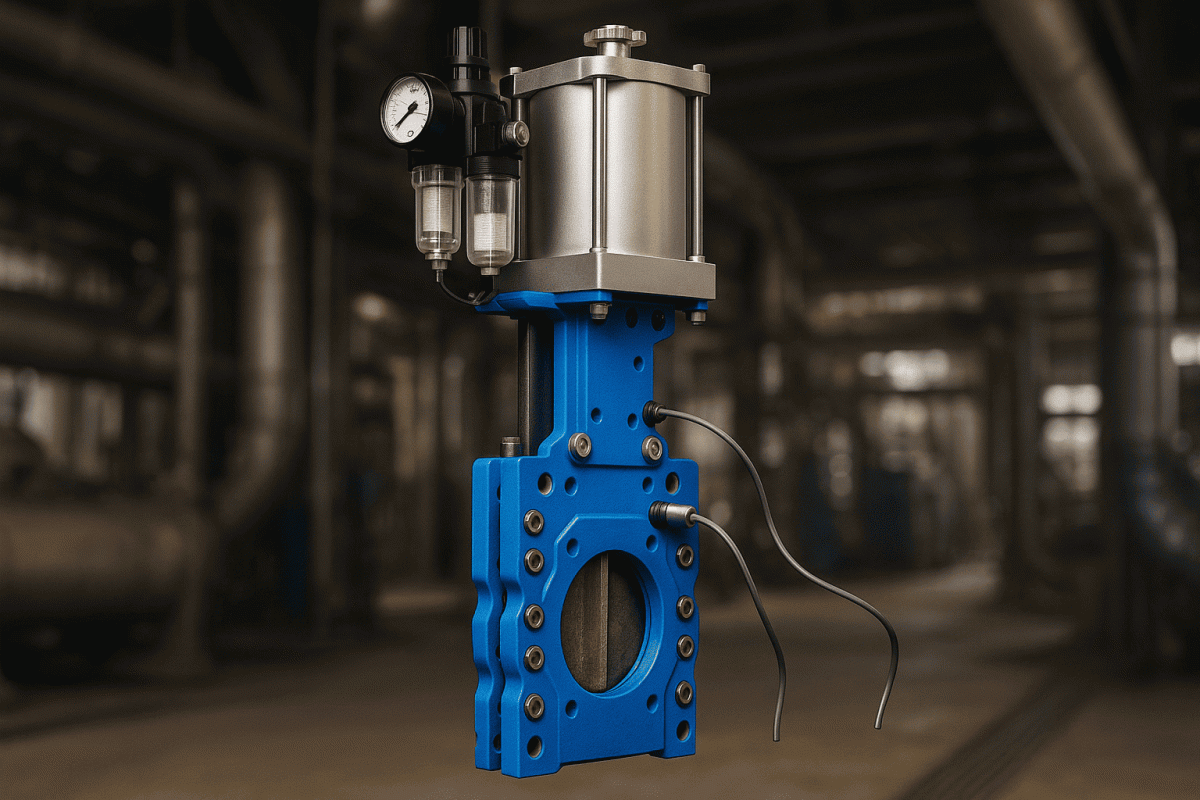

Износостойкость на пределе: как продлить жизнь шиберной задвижки
Абразивные среды — настоящий вызов для трубопроводной арматуры. Пульпа, шлам, макулатура работают как наждачная бумага, буквально стирая металл. Шиберные задвижки спроектированы для таких условий, но даже они нуждаются в грамотном подходе к эксплуатации. Материалы, режимы работы и регулярное обслуживание — ключ к долговечности.
Где и как изнашивается шиберная задвижка?
- Нож и седло — режущая кромка стачивается при каждом ходе, особенно в присутствии песка и золы.
- Шпиндель и направляющие — при перекосах возникает неравномерная нагрузка и усиленный износ.
- Уплотнения — повреждаются при попадании кристаллических включений и из-за перегрева.
- Пневмоцилиндр — влага и загрязнения воздуха разрушают манжеты, появляется люфт.
Как увеличить ресурс — пошагово
1. Выбор материала ножа
Для стандартных сред, таких как макулатура или пульпа с невысокой абразивностью, чаще всего используется нержавеющая сталь AISI 304 — это доступное, но ограниченное по ресурсу решение. В химически агрессивных средах предпочтительна сталь AISI 316. Для тяжёлых условий — песок, зола, шлам — лучше использовать стали повышенной твёрдости, такие как HARDOX или покрытия типа Stellite. Они значительно увеличивают срок службы, но и стоят дороже.
2. Защитные покрытия
Применение нитрида титана (TiN) или хромирования позволяет снизить коэффициент трения и замедлить износ. Фторопластовые покрытия на уплотнениях уменьшают налипание вязких и липких рабочих сред и облегчают обслуживание.
3. Снижение частоты срабатываний
Слишком частое включение задвижки — прямой путь к ускоренному износу. Лучше заменить часть функций на клапанное управление или организовать «групповую» работу арматуры — одна задвижка может переключать несколько потоков при грамотной схеме.
4. Контроль пневмосистемы
Сжатый воздух должен быть чистым, сухим и смазанным. Качество воздуха должно соответствовать ISO 8573-1, не ниже класса 5, как указано в документации на пневмораспределители. Также важно соблюдать температурные параметры и контролировать точку росы воздуха — особенно на улице. Давление должно быть оптимальным: превышение 7 бар может ускорить износ уплотнений, особенно если не используется демпфирование. Смазка воздуха — обязательна.
5. Регламентная замена уплотнений
Замена уплотнений должна быть включена в график технического обслуживания. Ждать отказа — значит допустить неконтролируемую утечку. Комплекты должны быть всегда в наличии на складе. При наличии агрессивной среды NBR может быть недостаточен — лучше использовать FKM (Viton) или EPDM, в зависимости от химического состава.
Распространённые мифы
- «Сталь 304 — вечная.» - Нет. В пульпе с песком такая сталь стачивается за год-полтора.
- «Чем выше давление, тем лучше.» - Не всегда. При высоком давлении нож может ударять в седло, вызывая деформацию и ускоренный износ.
- «Сами обслужим — сэкономим.» - Без обучения это часто приводит к перекосу направляющих, износу манжет и повреждению цилиндра.
Практическое резюме
Шиберная задвижка — крепкий и надёжный элемент системы, если соблюдать условия эксплуатации. Подбор устойчивых материалов, контроль качества воздуха, защита от излишнего давления и грамотно организованное ТО позволяют отработать весь заложенный ресурс задвижки — до 10 лет и более — без аварий и простоев.
