Как выгрузить аналитическую модель «ПЕНОПЛЭКС» из Revit в IFC

Для удобства проектировщиков, работающих в САПР, компания «ПЕНОПЛЭКС» разработала BIM-модели своей продукции. О том, как работать с моделями в Revit, можно узнать из серии обучающих видеороликов. В первых видеороликах рассказывается, каким образом можно добавить модели ПЕНОПЛЭКС и Plastfoil в Autodesk Revit, как работать со свойствами модели в проекте, управлять уровнями детализации, вносить изменения, добавлять в проект расчет аналитической модели.

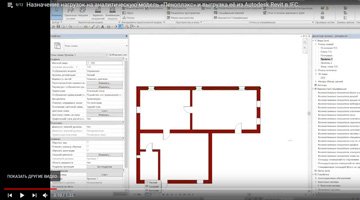

Нередко проектировщику требуется выгрузить аналитическую модель с назначенными нагрузками в другой расчетный комплекс для расчета здания по двум предельным состояниям. В Autodesk Revit предусмотрен инструмент, позволяющий готовить модель к выгрузке. О работе с данным инструментом рассказывается в следующем видеоролике:

Для выгрузки модели следует нажать на клавишу Revit в левом верхнем углу и выбрать в меню «Экспорт». В выплывающем меню нужно выбрать IFC или форматы САПР. В открывшемся меню следует выбрать место сохранения файла. Revit автоматически подготовит модель к выгрузке и сохранит файл, после этого можно будет добавить модель в расчетный комплекс. В дальнейшем можно будет импортировать полученный расчет в Revit, используя связь с САПР. Для этого требуется перейти на вкладку вставка и выбрать импорт САПР или связь IFC. Данная возможность значительно облегчает задачу проектировщику, позволяя не создавать повторно модель для расчета.

Для разметки плана или отдельного элемента модели «ПЕНОПЛЭКС» следует воспользоваться специальным инструментом, предусмотренном в Autodesk Revit. О том, ка добавить оси и аннотации к моделям «ПЕНОПЛЭКС» в Revit, можно узнать из следующего видеоролика:

Для образмеривания одного элемента следует выбрать его и нажать «вывести размеры». В случае если требуется задать сразу несколько размеров, нужно перейти в панель «Аннотации» и выбрать прямоугольный размер. Для окончания редактировании следует кликнуть мышкой на пустом месте.

В последующих видеороликах рассказывается о том, как создавать спецификации с моделями «ПЕНОПЛЭКС», добавлять их на лист проекта и о других возможностях при работе в Revit. Ознакомиться со всеми обучающими видеороликами по теплоизоляции ПЕНОПЛЭКС и гидроизоляции Plastfoil можно на канале YOUTUBE.

Автор: Ольга Маркина
