При построении эффективной кабельной трассы очень важным этапом подготовки является правильный выбор кабельных лотков. Материал, из которого изготовлен кабельный лоток, может влиять на его прочность, устойчивость к коррозии, долговечность и лёгкость установки. В данной статье мы рассмотрим особенности выбора металлических лотков для кабеля.
Как выбрать кабельные лотки?

При построении эффективной кабельной трассы очень важны планирование и подготовка. Одним из этапов подготовки является правильный выбор кабельных лотков. Материал, из которого изготовлен кабельный лоток, может влиять на его прочность, устойчивость к коррозии, долговечность и лёгкость установки.

Для того, чтобы выбрать кабельный лоток, необходимо учитывать несколько факторов, таких как:

1. Виды кабельных лотков.

Одним из важнейших факторов для организации эффективной и надёжной кабельной трассы является выбор вида кабельных лотков, среди которых можно выделить:

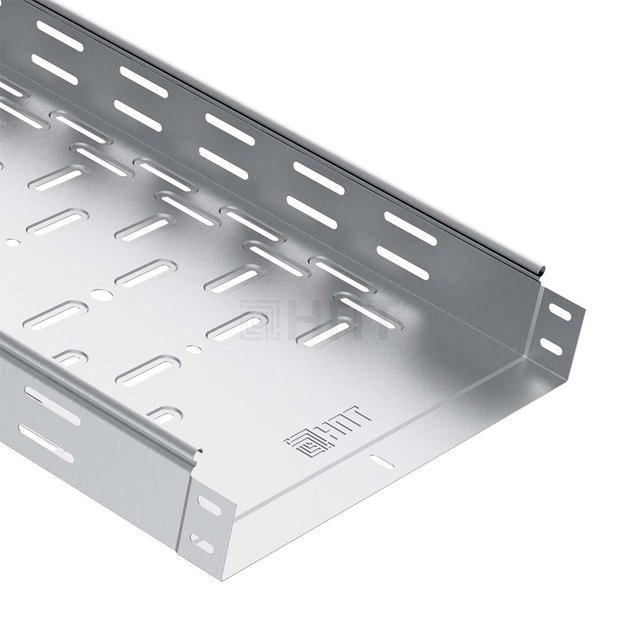

  • листовые перфорированные лотки;
  • листовые неперфорированные (глухие/сплошные) лотки;
  • лестничные лотки;
  • проволочные лотки.

2. Характеристики кабельных лотков.

Вторым, но не менее важным фактором выбора лотков, является правильный выбор размеров и других характеристик лотков, среди которых:

  • ширина основания;
  • высота борта лотка;
  • длина;
  • толщина металла;
  • тип замка;
  • вариант исполнения и наличие защитного антикоррозийного покрытия.

Среди реализуемой компанией "Новые Промышленные Технологии" (НПТ) продукции в настоящее время используются лотки со следующими характеристиками:

Листовые лотки линейки «Универсальная» (ЛП и ЛН):

  • ширина основания: 35, 50, 100, 150, 200, 300, 400, 500 и 600 мм;
  • высота борта: 35, 50, 65, 80 и 100 мм;
  • толщина металла: 0.55, 0.7, 1.0, 1.2 и 1.5 мм;
  • тип замка: стандартный замок С-образной формы (½)

Листовые лотки линейки «Premium» (LLP и LLN):

  • ширина основания: 50, 100, 150, 200, 300, 400, 500 и 600 мм;
  • высота борта: 50, 80 и 100 мм;
  • толщина металла: 0.7, 1.0 и 1.2 мм;
  • тип замка: усиленный замок (¾).

Все листовые лотки НПТ производятся в следующих вариантах исполнения: сталь, оцинкованная по методу Сендзимира; саль, оцинкованная методом горячего цинкования путём погружения готового изделия в расплав цинка; нержавеющая сталь марки AISI; сталь, окрашенная в цвет RAL; сталь без покрытия.

Лестничные лотки (ЛЛ):

  • ширина основания: 100, 150, 200, 300, 400, 500 и 600 мм;
  • высота борта: 50, 80 и 100 мм;
  • толщина металла: 1.2 и 1.5 мм;
  • варианты исполнения (сталь, оцинкованная по методу Сендзимира; сталь, окрашенная в цвет RAL, сталь без покрытия).

Проволочные лотки (PL):

  • ширина основания: 50, 60, 70, 80, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550 и 600 мм;
  • высота борта: 35, 50, 60, 80, 85 и 105 мм;
  • толщина металла: 4.0 и 5.0 мм;
  • варианты исполнения (сталь, оцинкованная по методу Сендзимира; сталь, оцинкованная методом горячего цинкования путём погружения готового изделия в расплав цинка; сталь, окрашенная в цвет RAL, сталь, оцинкованная методом электрохимического/гальванического цинкования).

3. Типа замка для фиксации крышки.

Листовые и лестничные лотки имеют в своей конструкции замок для фиксации крышки.

В настоящее время в нашем ассортименте представлены лотки со следующими типами замков:

  • Листовые лотки линейки «Универсальная» (ЛП и ЛН) — со стандартным замком С-образной формы (½)
  • Листовые лотки линейки «Premium» (LLP и LLN) — с усиленным замком (¾)
  • Лестничные лотки (ЛЛ) — со стандартным замком С-образной формы (½)

У проволочных лотков (PL) — замок не предусмотрен конструкцией лотка.

4. Поперечное сечение и количество кабелей.

Сечение и количество кабелей, которые будут расположены в кабельных лотках, напрямую влияют на выбор ширины основания и высоты борта лотка.

5. Способ монтажа.

Способ монтажа кабельного лотка также влияет на его выбор. Например, лотки, которые монтируются на стену, могут иметь более простой монтаж, чем лотки, которые устанавливаются на пол.

6. Цена.

Цена кабельного лотка часто является также очень важным фактором при выборе. Однако, не стоит экономить на качестве и выбирать слишком дешёвый лоток, так как это может привести к проблемам в будущем. Сравните стоимость различных вариантов кабельных лотков и выберите оптимальное соотношение цены и качества, учитывая требования вашего проекта.

7. Безопасность.

Учитывайте требования по электробезопасности и пожарной безопасности при выборе кабельного лотка, особенно если он будет использоваться в зоне с высоким риском возгорания.

Важно учесть все эти факторы и выбрать кабельные лотки, которые наилучшим образом соответствуют вашим потребностям и требованиям проекта, а в случае возникновения сложностей при выборе специалисты компании "Новые Промышленные Технологии" будут рады вам помочь!
