Какие преимущества дает использование в BIM-проектировании электротехнического оборудования?

С BIM технологиями сегодня работает достаточно большое количество специалистов: подрядные, проектные, строительные, инженерные организации, системные интеграторы и связано это, в первую очередь, с растущей ролью самой технологии в проектировании.

Различные объекты требуют разной степени детализации проекта, не везде нужно применение в моделировании конкретных объектов инженерной инфраструктуры, компьютерного, сетевого и т.п. оборудования. Однако, если речь идет о технологически сложных объектах, то применение электротехнического оборудования в моделировании необходимо и решает много задач не только на этапе проектирования. К технически сложным можно отнести промышленные и социальные объекты, центры обработки данных, медицинские центры диагностики и т.п.

Внимание

Использование BIM технологий позволяет сразу смоделировать различное расположение систем, выбрать наиболее эффективный вариант размещения оборудования, технологических трасс, весь спектр климатических процессов, кондиционирования и т.п.

Что такое BIM модель электротехнического оборудования, в частности источника бесперебойного питания?

Информационная модель источника бесперебойного питания включает в себя электротехнические параметры, физические характеристики, информацию о возможности расширения и параллельной работы, а для моделей «Сайбер Электро» были включены еще и зоны обслуживания.

Мощность ИБП должна быть сопоставима с суммарной мощностью устройств, которые будут подключаться к сети. Перегрузочная способность должна соответствовать характеру нагрузки. Таким образом, эти два параметра продиктованы характеристиками подключаемой нагрузки.  Возможность расширения определяется концепцией будущего роста объекта, электрооборудование должно поддерживать возможность расширения и должны быть заложены все коммутационные и защитные функции на первой стадии, для возможности будущего подключения оборудования на последующем этапе.

Разные материалы изделий по-разному реагируют на условия окружающей среды. Выбирая оборудование для промышленных сред необходимо обратить внимание на материалы корпуса, характеристики эксплуатации, дополнительную защиту, например, покрытие плат лаком.

Все эти группы параметров необходимы и «вплетаются» в единую модель объекта. Рассмотрим это на примерах.

Самый простой пример — правильно спроектированные перекрытия здания, учитывающие вес оборудования. Без предварительного расчета на практике легко выйти за рамки допустимых показателей нагрузки. В таком случае может потребоваться либо более разряженная установка оборудования, либо конструирование разгрузочной рамы для обеспечения более равномерной нагрузки. Оба варианта приведут к удорожанию проекта.

image-0
image-0

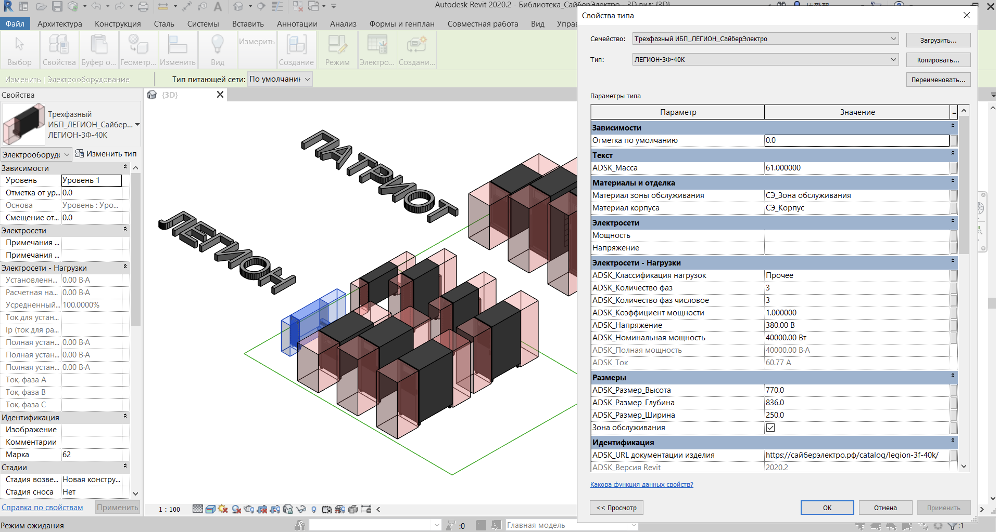

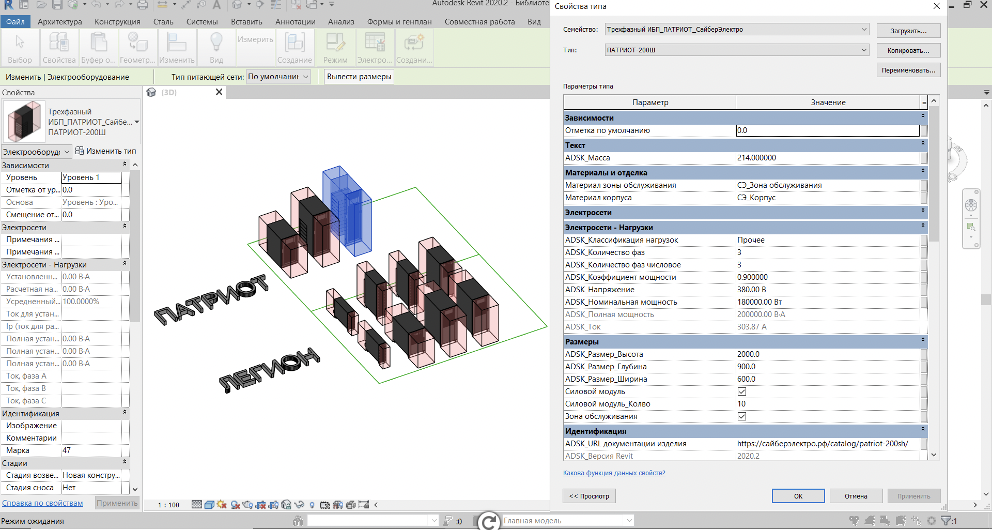

Примеры BIM-моделей ИБП «Сайбер Электро»

Бывает, что инженеры пренебрегают зонами обслуживания и геометрическим подводом кабелей (сверху, сбоку, изгиб кабелей большого сечения). Зачастую, эти параметры не воспринимаются, как первоочередные.

Например, в проектной документации не были проработаны подводы кабелей, и особенности изгиба кабелей большого сечения. Такая недоработка чревата необходимостью установки дополнительных лотков для укладки и поворота кабелей, либо установкой дополнительного оборудования (шкафов для переориентации – разворота кабелей) и приведет к непредвиденным расходам и простою во время внедрения.

Информационное моделирование позволяет нам решать, пожалуй, самые сложные процессы в ЦОД и на других нагруженных объектах – это теплоотвод.  Визуализация и точный расчет позволяют моделировать подачу холодного воздуха и теплоотвод от стоек с ИТ оборудованием.

Подбирая оборудование на этапе проектирования можно сразу учесть необходимые эксплуатационные характеристики и технические регламенты, заложенные в проект, такие как сечение кабеля, допустимый расчет токопотребления, воздушные потоки и холодопроизводительность системы охлаждения и вентиляции. При отсутствии же экспертизы и входного контроля система окажется неработоспособной.

Таким образом, добавление в информационную модель электротехнического оборудования, в частности ИБП, это повышение качества и точности проектирования, уход от влияния человеческого фактора на финальный расчет. Это возможность промоделировать различные варианты реализации и совокупно учесть все технологические, инженерные, экономические аспекты объекта.

Вторая жизнь BIM-модели

Есть еще один неоспоримый плюс в проработке и подборе необходимого оборудования на стадии проектирования – это дальнейшее обслуживание объекта. Готовая модель содержит все актуальные данные, включая регламенты технического обслуживания телекоммуникационных, инженерных сетей и оборудования. Все эти данные можно использовать для синхронизации и оптимизации работ.  Можно пойти и дальше, можно интегрировать BIM-модель в систему управления объектом, настроить обмен данными в реальном времени и тем самым получить интерактивную модель объекта с реальными показателями по текущему состоянию всех инженерных систем.

Про «Сайбер Электро»

«Сайбер Электро» — российский бренд источников бесперебойного питания. Ориентируется на корпоративный сектор.

BIM-модели ИБП «Сайбер Электро» помогут спроектировать требуемую систему электропитания, учесть все необходимые параметры сопутствующих систем (охлаждение, нагрузка на перекрытия, подвод кабелей), и минимизировать ошибки при проектировании.

image-0
image-0

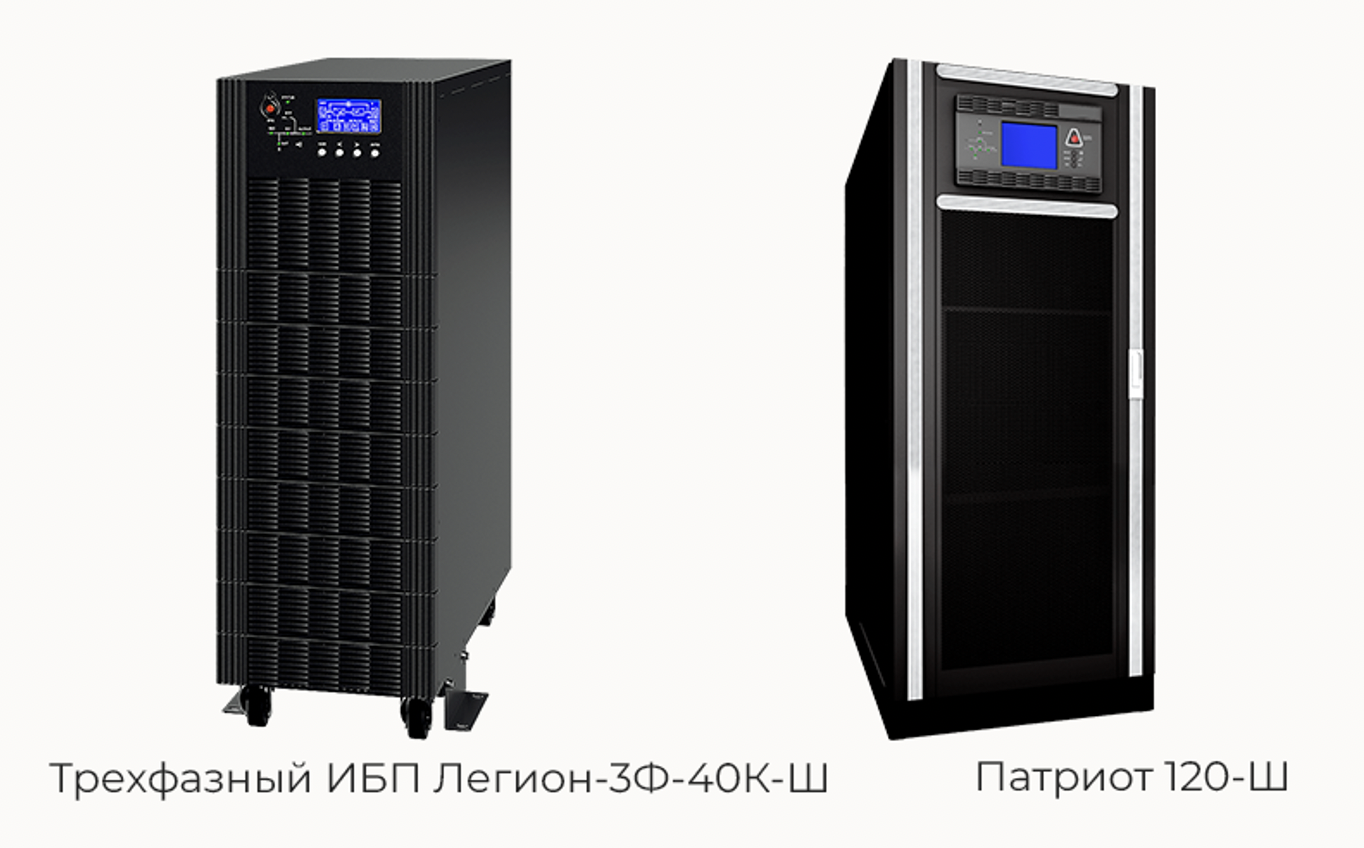

Бренд представляет 4 группы ИБП для профессионального применения:

— Линейно-интерактивные модели.

— Онлайн модели.

— Трехфазные моноблочные системы.

— Трехфазные модульные системы высокой степени промышленной готовности.

image-0

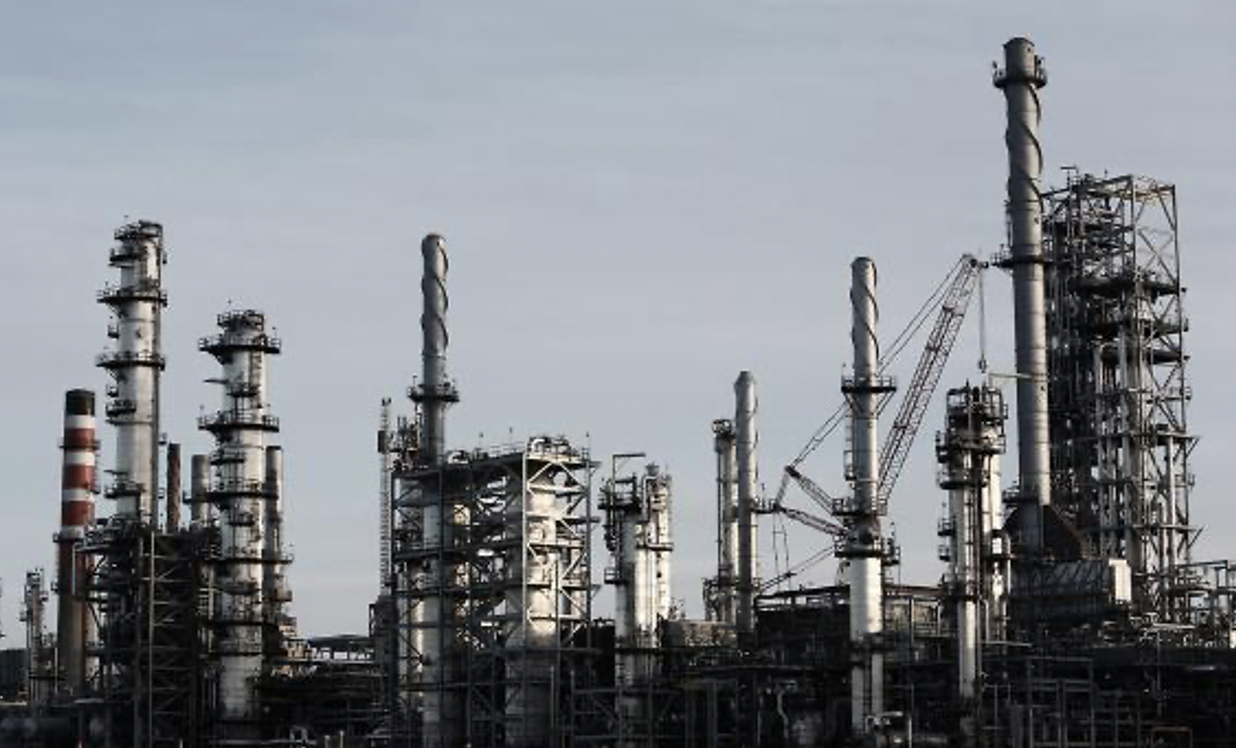

Их используют на промышленных площадках, транспортных узлах, в медицинских и образовательных учреждениях, на ответственных отраслевых объектах.

BIM-модели источников бесперебойного питания «Сайбер Электро» доступны в библиотеке по ссылке https://bimlib.pro/manufacturer/sayber-elektro/67c77aee-d878-4dc3-aaaf-b4d79ff8943c/?from=single-model&tab=products
