Характеристики и способы установки столбов 3D-ограждений от FENSYS

3D-панели — это сварная конструкция с V-образными металлическими прутками. Прутки такого типа панелей усиливают жесткость и прочность ограждения по сравнению с плоскими сетчатыми панелями.

image-0

Стандартная 3D-панель

Смотреть модели от Fensys


image-0

Металлический столб

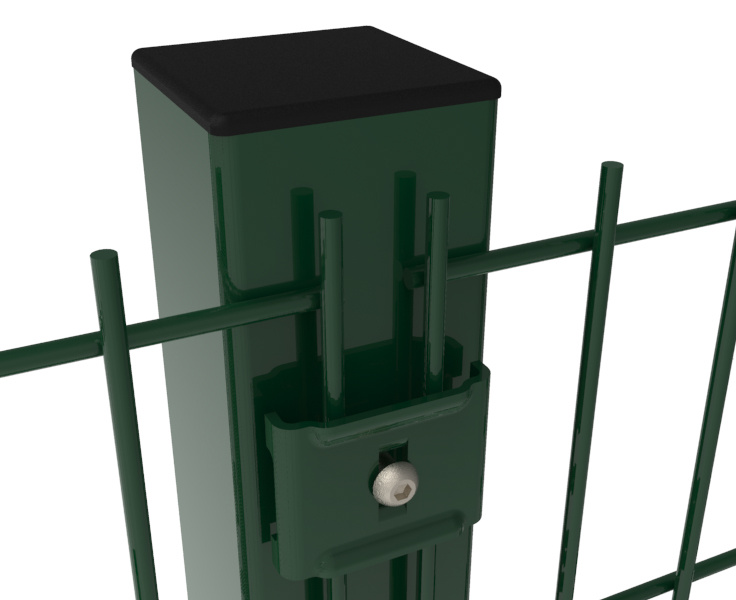

Столбы-основания — служат несущей конструкцией для крепления панелей 3D-ограждения. Их изготавливают из профильных труб прямоугольного сечения.

image-0

Пример 3D-ограждения от Fensys

3D-ограждение — металлическая конструкция из сетчатых панелей и столбов-оснований.

Все элементы 3D-ограждений Fensys сделаны из горячеоцинкованной стали, устойчивы к коррозии и УФ-излучению.

3D-панели различают по ширине, высоте и толщине металлического прутка.

Характеристики 3D-панелей от FENSYS:

— Сгибы: от 1 до 6.

— Ширина, мм: от 2400 до 3100.

— Пруток ø, мм: от 3 до 8.

— Ячейка, мм: от 50х25 до 50х200.

— Высота, мм: от 530 до 2430.

Периметральные ограждения из 3D-сетки отличаются по способу установки. Перед выбором способа нужно провести исследование грунта и определить:

— Типа грунта;

— Глубину его промерзания;

— Уровень грунтовых вод.

Способы установки столбов:

image-0

На сваи

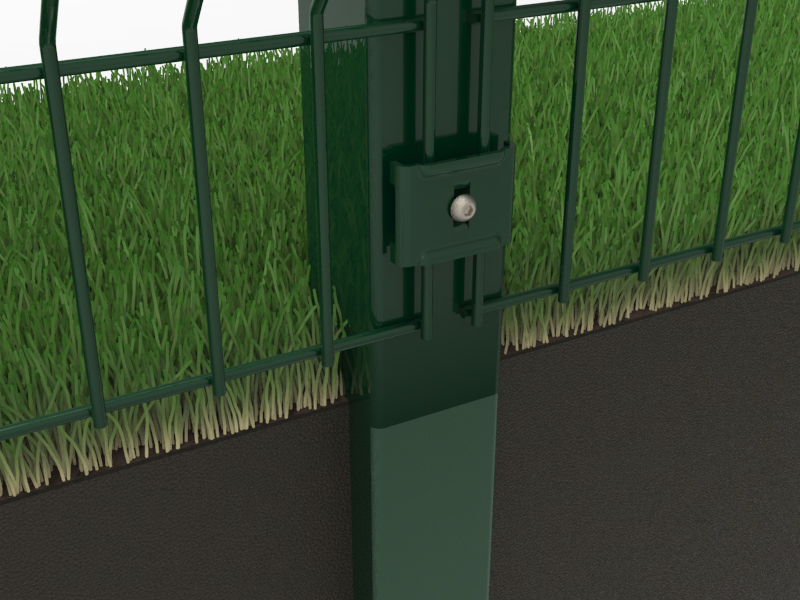

image-0

Бетонирование

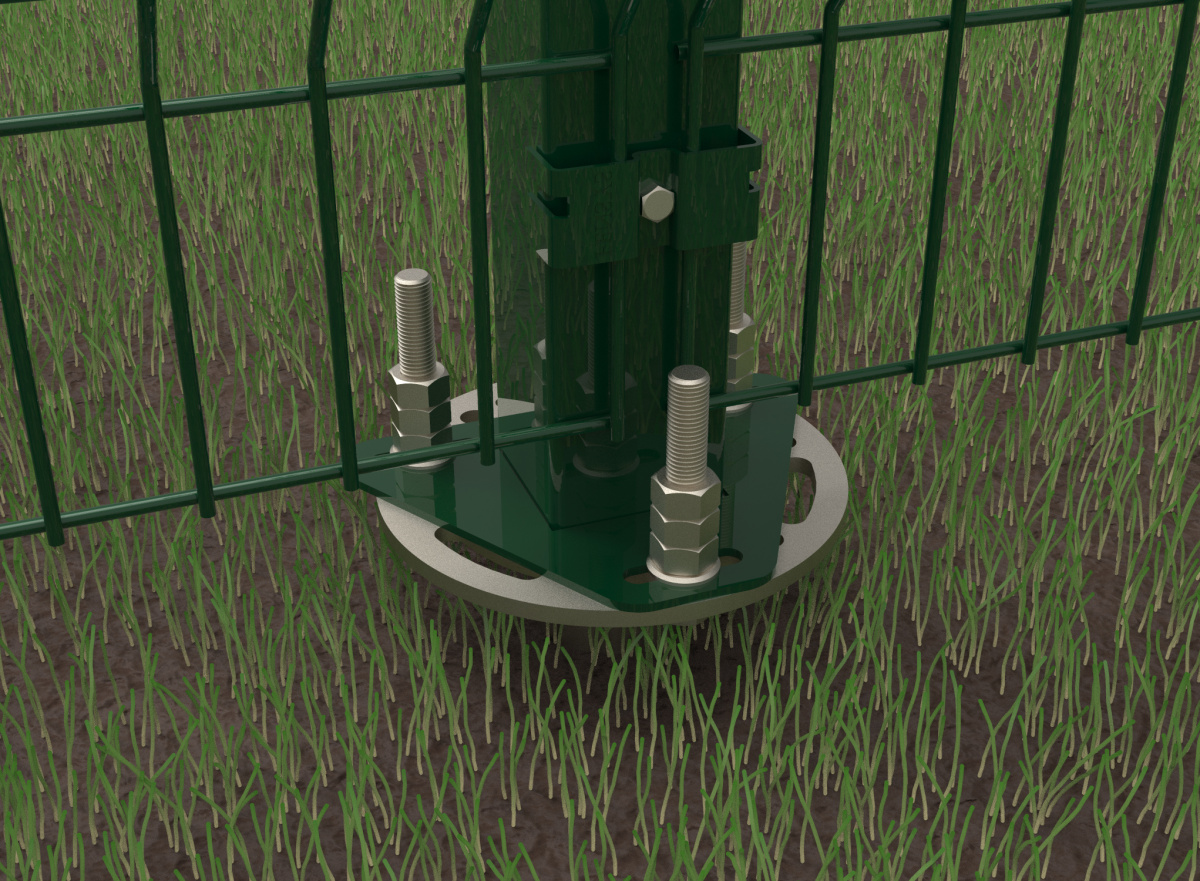

image-0

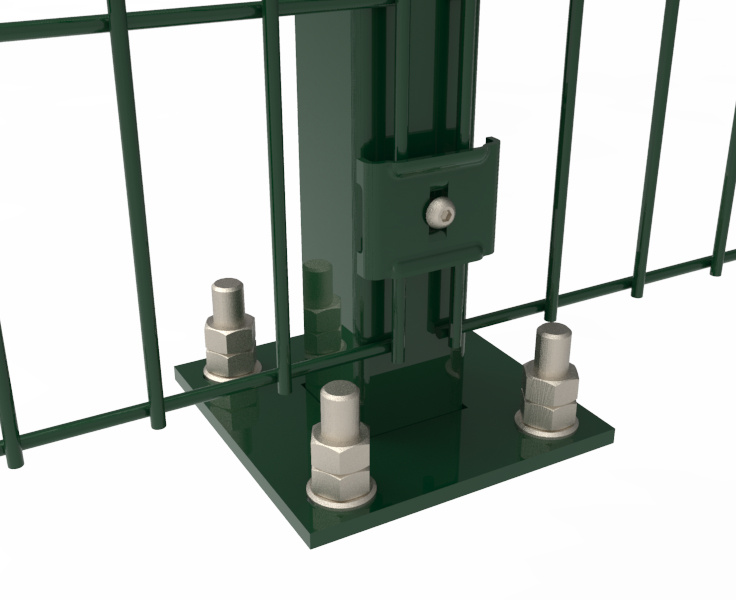

Фланец

На заметку

Проектировщики FENSYS рекомендуют использовать столбы с готовыми отверстиями и крепление скоба-винт для обеспечения антивандальности. В этом случае есть возможность обработать пазы нержавеющих винтов сверлом по окончанию монтажа конструкции.

Столбы-основания производят из сварного профиля различного сечения. Столбы различают по высоте, наличию отверстий под крепёж, наличию или отсутствию фланцев.

Где используют 3D-ограждения?

Для защиты периметра частных зданий, городских построек, образовательных организаций и военных объектов.

image-0
image-0
image-0
image-0
image-0

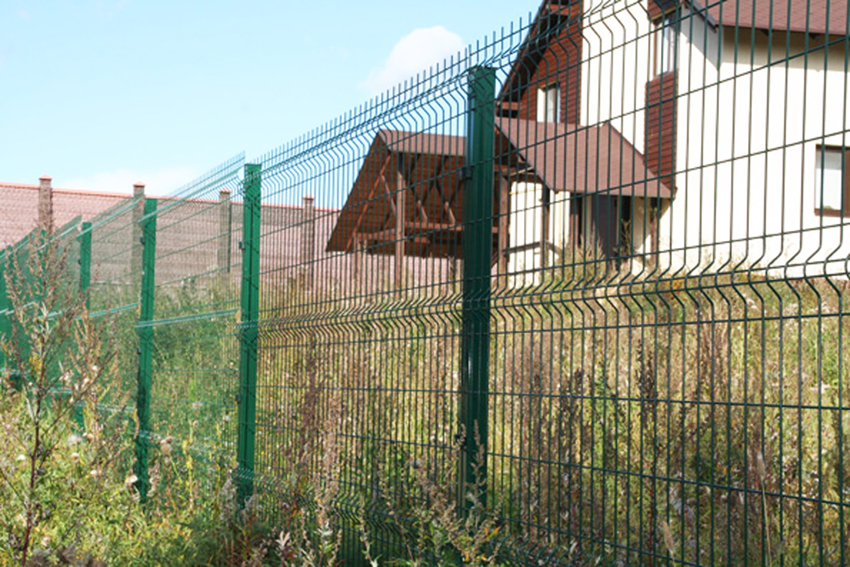

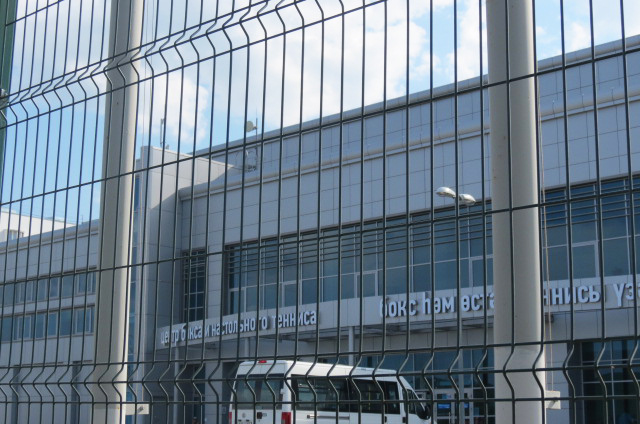

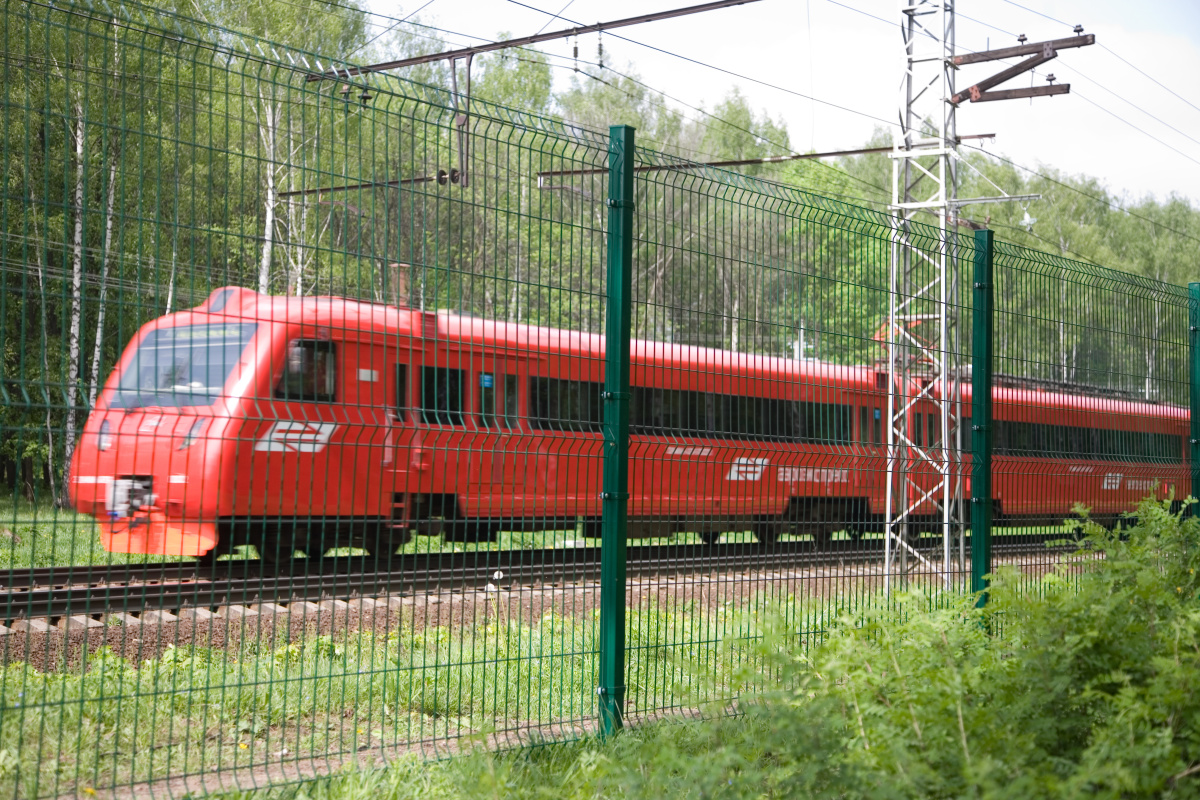

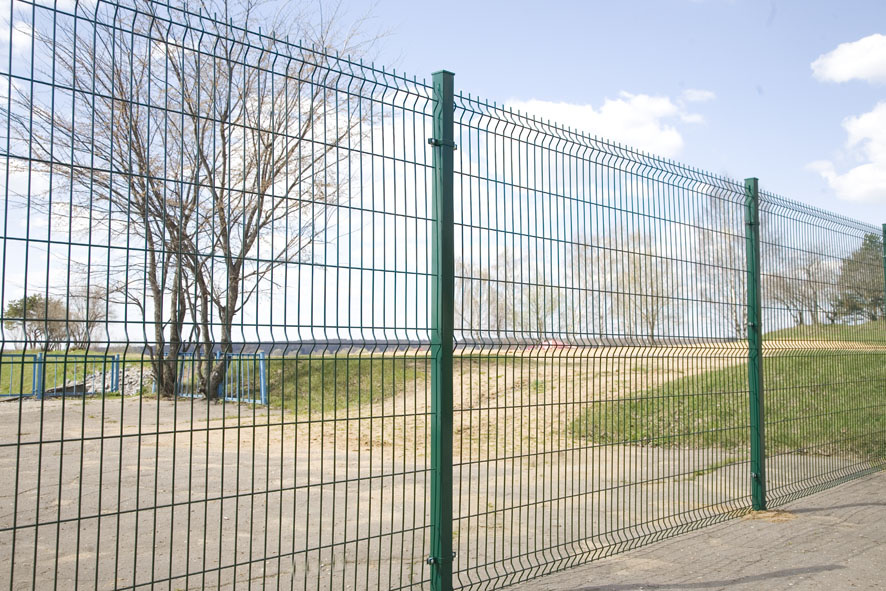

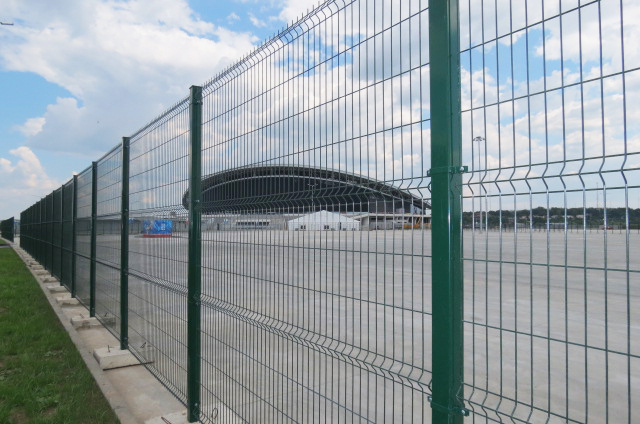

Примеры использования 3D-ограждений от Fensys

Плагин FensysCAD

FensysCAD — это дополнение к AutoCAD. Подходит для версий программы 2020-го, 2021-го, 2022 года. Скачать плагин можно здесь.

Кроме того для проектировщиков у Fensys есть альбом технических решений и чертежи DWG

BIM-модели изделий от Fensys
