Котельная ТРЦ «Каширская Плаза» — самая мощная крышная котельная в России и Европе. Находится в Москве. Реализована на базе 15 котлов ELCO общей мощностью 28 МВт. В статье собрали 4 особенности котлов, которые использованы для такого масштабного проекта.
Конденсационные котлы ELCO: 4 особенности и проект большой котельной ТРЦ «Каширская Плаза»

ELCO Heating Solutions — компания с 95 летней историей, которая производит разнообразное оборудование для систем автономного теплоснабжения. В России ассортимент продукции ELCO представлен современными газовыми конденсационными котлами с мощностью от 60 до 2000 кВт.

Смотреть BIM-модели котлов ELCO

Котлы ELCO производятся на двух собственных заводах компании в Нидерландах и Италии. При разработке оборудования компания следует технологической концепции, которая носит название «ДНК ELCO».

«ДНК ELCO» — уникальная комбинация особенностей, которыми должны обладать все котлы ELCO. Ниже перечислены эти особенности.

1. Высочайшая эффективность и крайне низкий уровень вредных выбросов

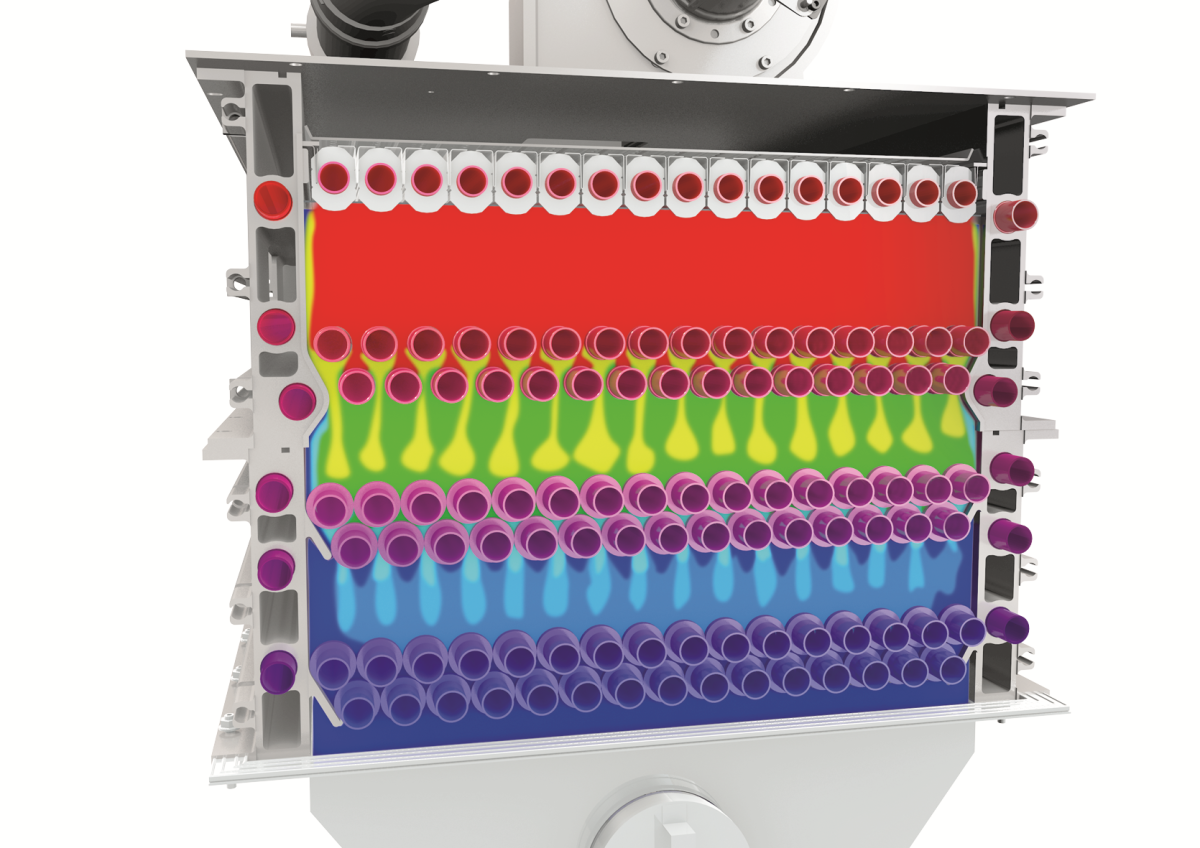

Достигается это за счет применения уникальной технологии ELCO HEX3, которая предусматривает разделение камеры сгорания котла на три зоны.

В верхней зоне происходит быстрое охлаждение дымовых газов ниже 1000 oС, что позволяет значительно снизить уровень выбросов NOx.

Во второй зоне дымовые газы наоборот достаточно долго поддерживаются при температуре выше 600 oС, чтобы сократить неполноту сгорания и выбросы вредного оксида CO.

В третьей нижней зоне происходит максимальное охлаждение дымовых газов и образование конденсата.

Для достижения наилучшей эффективности в котлах ELCO большое внимание уделяется деталям. Например, для фиксации оребрения труб используется роботизированная лазерная сварка, обеспечивающая тонкий сварной шов и минимальные изменения в структуре материала.

image-0 Конструкция теплообменника

2. В качестве материала для теплообменников используют нержавеющую сталь

Этот материал обладает отличной сопротивляемостью коррозии, благодаря чему теплообменники из нержавеющей стали устойчивы к низкому качеству воды в системе, а также к коррозии, которая может возникать с наружной стороны теплообменника.

Пленка оксида хрома защищает теплообменник из нержавеющей стали от воздействия кислотного конденсата, поэтому на его поверхности не происходит образование отложений.

При сравнении эффективности теплопередачи материалов, традиционно используемых для теплообменников конденсационных котлов, нержавеющая сталь показывает наилучшие результаты при длительной эксплуатации. Именно поэтому ELCO выбирает нержавеющую сталь в качестве материала для своих теплообменников.

3. Малый объем воды

Данная особенность обеспечивает небольшой нагрузочный вес оборудования в заполненном состоянии, что делает котлы ELCO идеальным решением для крышных котельных.

Котлы ELCO полностью удовлетворяют требованиям нормативных документов, которые предъявляются к оборудованию для данного типа котельных. На базе котлов ELCO реализована самая мощная крышная котельная в России и Европе — котельная ТРЦ «Каширская Плаза» в Москве с 15 котлами общей мощностью 28 МВт.

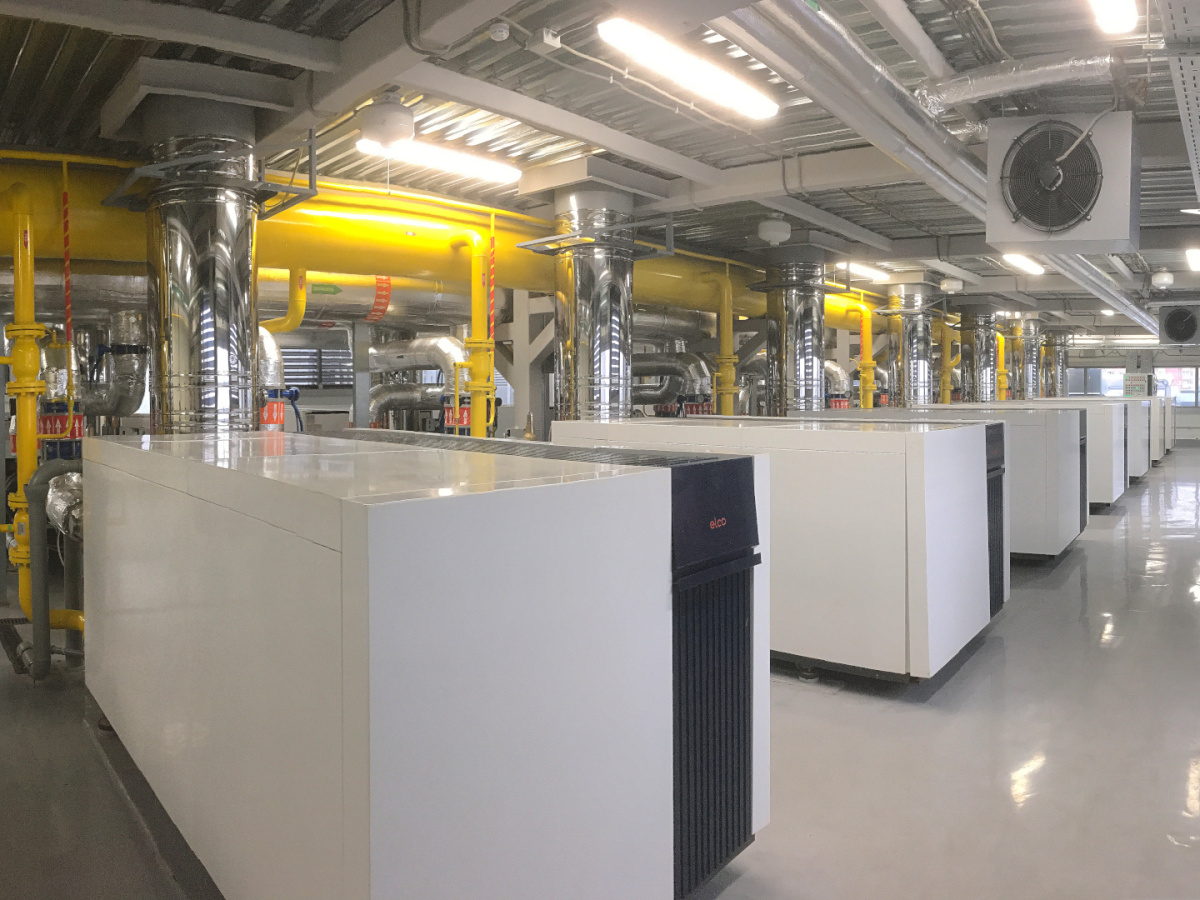

image-0 Котельная ТРЦ "Каширская Плаза"

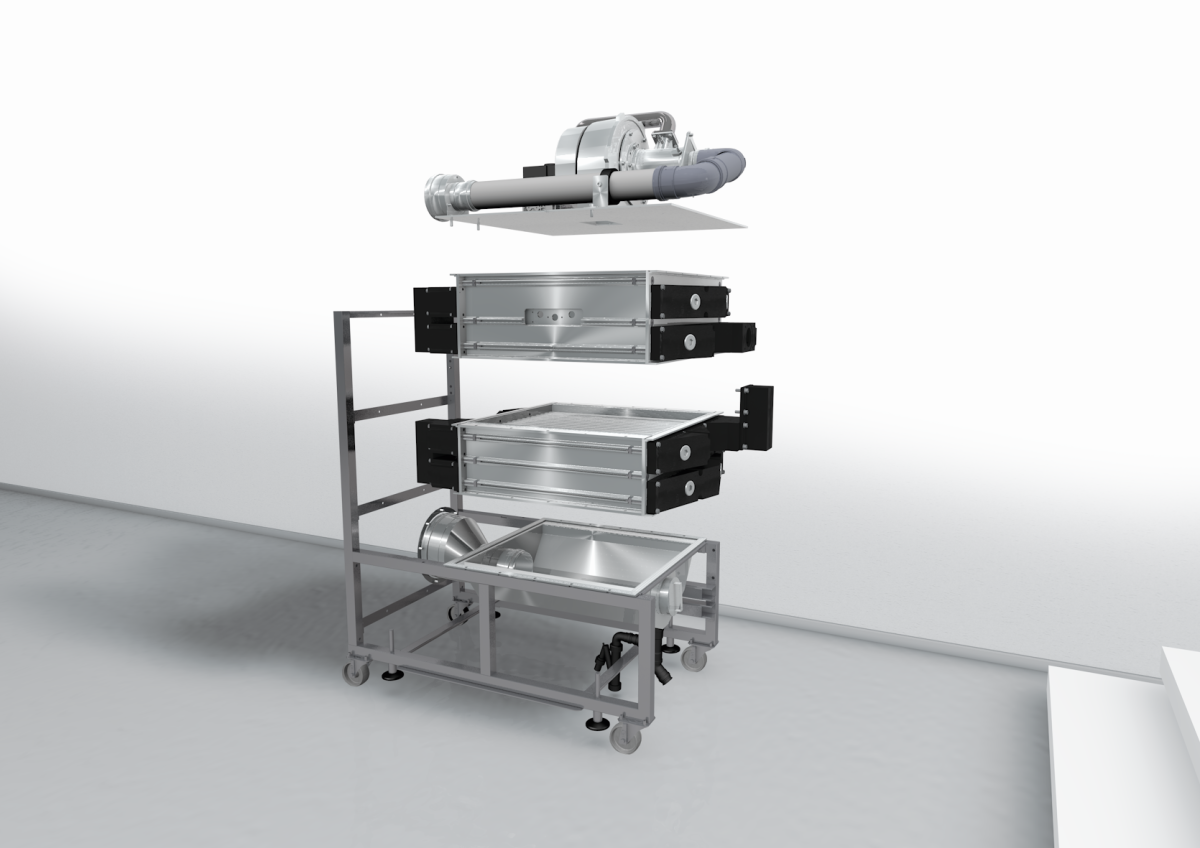

4. Модульная конструкция, позволяющая легко и быстро разбирать котлы на компактные малогабаритные блоки

В разобранном виде котёл можно доставить на место установки даже в самых сложных условиях. Например, при реконструкции крышных котельных зачастую отсутствует возможность воспользоваться краном для подъема новых котлов на крышу. В таком случае котлы ELCO могут быть разобраны на секции и перемещены в котельную по лестнице или на лифте.

image-0

ELCO предлагает не только первоклассное оборудование, но и поддержку на всем этапе работ от проектирования до ввода в эксплуатацию.
