Кровельные опоры fischer: быстрый монтаж и длительный срок службы кровельного пирога

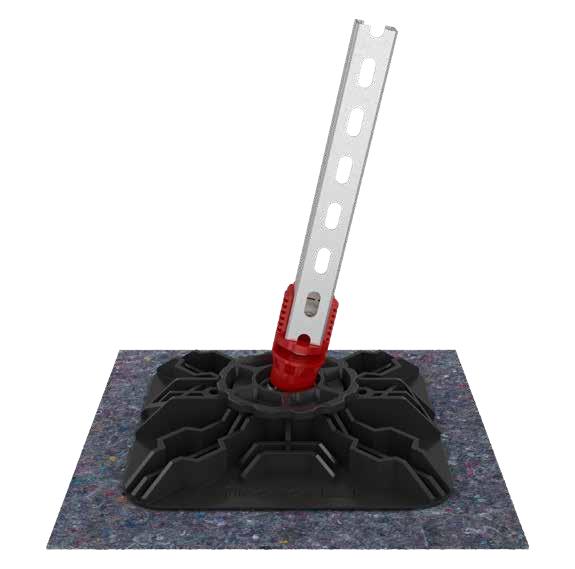

Рис. 1. Кровельная опора FFRBH

Кровельные опоры FFRB и FFRBH — модульная система монтажа конструкций, позволяющая распределить подобную нагрузку и эффективно задействовать пространство кровли, не повредив кровельный пирог. Использование таких систем предполагает наличие специальной опоры для плоской кровли — универсальной точки установки, которая рассредоточит нагрузку.

Два типа опор в сочетании с соответствующими шинами позволяют подобрать оптимальный вариант для различных ситуаций:

✔ для более простых случаев (оборудование, не требующее компенсации уклона) рекомендуется кровельная опора FFRB, предназначенная для горизонтальной установки монтажных профилей. Как и другие, она выдерживает перепады температур, изменение атмосферного давления и влажности. Отличительной особенностью является возможность закрепить сразу несколько опор для одной монтажной шины-профиля FUS — это удобно при прокладке, например, длинных трасс кабельных лотков;

✔ если нужна компенсация уклона, рекомендуется модель FFRBH. Она используется для более сложного вида конструкций, требующих чёткого позиционирования на кровельных поверхностях. Шарнирный кронштейн опоры позволяет компенсировать уклон кровли до 12°, а подвижная нижняя часть обеспечивает вращение монтажного профиля FUS на 360° и даёт зафиксировать соединительный элемент в необходимом положении.

Многослойный кровельный пирог плоской кровли, защищающий здание от внешних воздействий, правильно работает только при строгом соблюдении технологий монтажа и правил эксплуатации. Поэтому установка дополнительных объектов часто приводит к повреждениям верхних слоёв и нарушению технических характеристик всего покрытия из-за продавливания под избыточным точечным давлением.

При выборе опор важно учитывать свойства кровельного пирога (тип покрытия, особенности теплоизоляции, уклон и т.д.),  а также несущую способность всей конструкции при расчёте нагрузки — это позволит упростить монтаж и избежать ошибок при размещении оборудования.

Для облегчения разработки узлов расстановки оборудования на плоской кровле можно использовать специальную BIM-модель fischer, которая состоит из кровельных поворотных опор FFRBH, монтажных профилей FUS и уголков PFAF. Данную конструкцию легко адаптировать под необходимые размеры оборудования, что позволяет сократить время разработки проекта.
