Насосная станция повышения давления Сервал-МЧ: состав, принцип работы и подбор

Сервал-МЧ — это насосная станция повышения давления для систем хозяйственно-бытового водоснабжения. Ее задача — поддерживать стабильное давление воды на объекте: в многоквартирных домах, на промышленных предприятиях и в других системах, где давления в сети недостаточно. Сервал-МЧ подбирается под конкретную рабочую точку и условия объекта, а не по одному названию модели.

Для таких установок важны не только насосы, но и вся логика работы станции: состав, автоматика, схема управления, входные параметры системы и условия монтажа. Поэтому корректный подбор начинается с расхода, напора и исходных данных по объекту.

Где применяется Сервал-МЧ

Сервал-МЧ используют в системах хозяйственно-бытового водоснабжения, где нужно обеспечить стабильное давление воды. Это могут быть жилые здания, промышленные предприятия и другие объекты, где водоснабжение должно работать без провалов по давлению и без нестабильного режима.

Если на объекте есть недостаточное или неравномерное давление, нужна не просто насосная установка, а станция, подобранная под реальный расход, напор, схему водоснабжения и условия эксплуатации. Именно в этом и заключается смысл подбора Сервал-МЧ.

Из чего состоит насосная станция повышения давления

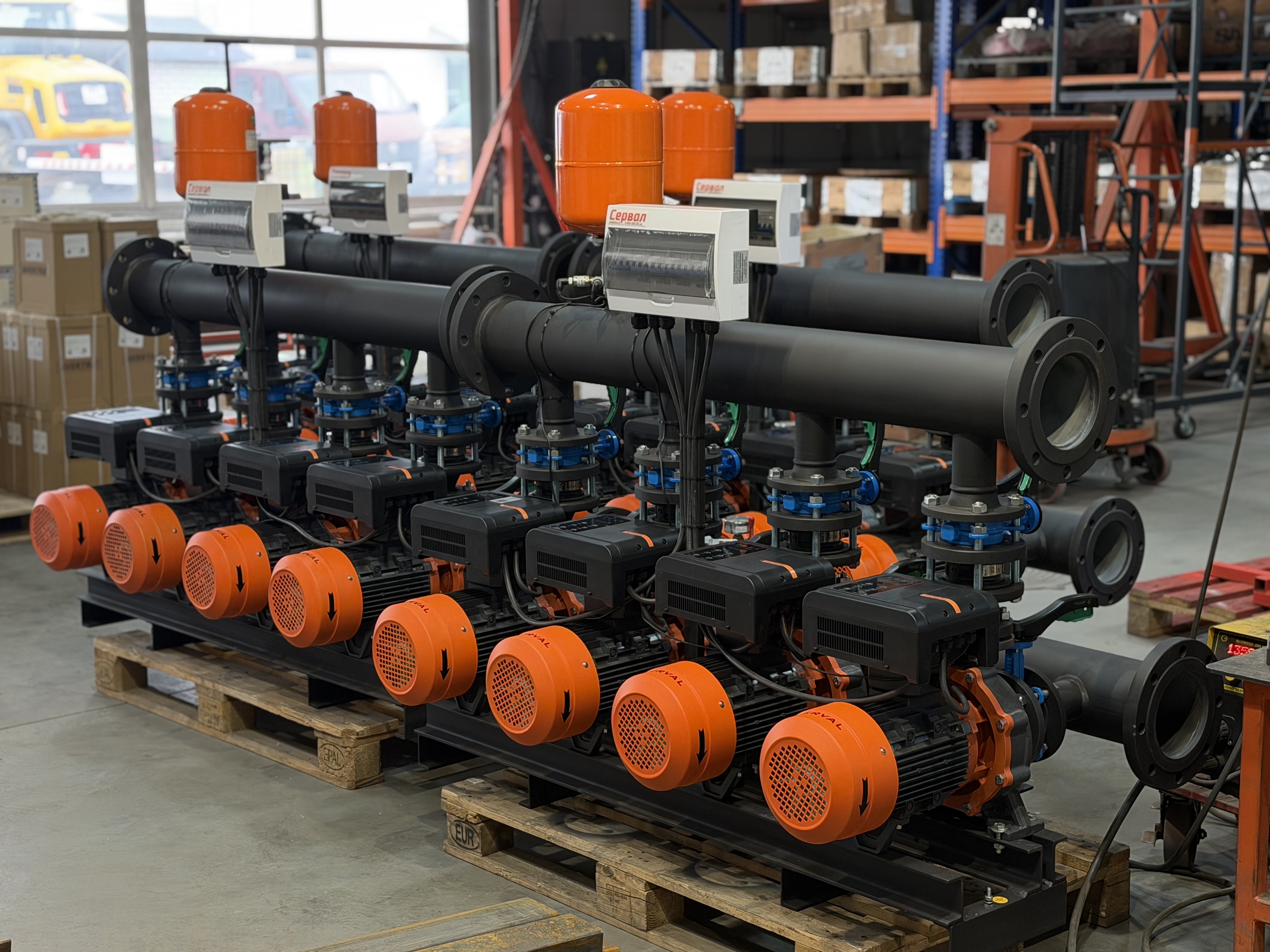

Сервал-МЧ представляет собой несколько центробежных насосов Serval, установленных на общей раме. Насосы объединены всасывающим и напорным коллекторами из нержавеющей или оцинкованной стали и комплектуются необходимой запорной арматурой и обратными клапанами.

В стандартных установках водоснабжения используются насосы Serval, шаровые краны, обратные клапаны, дисковые затворы, КИПиА, частотные преобразователи и электроустановочное оборудование. Конкретная комплектация зависит от исполнения станции и требований объекта.

Насосные агрегаты

В основе Сервал-МЧ — несколько насосов, работающих как единая станция повышения давления. Количество насосов в конкретной установке зависит от подбора под объект. В опросном листе Сервал-МЧ отдельно предусмотрены поля по количеству основных и резервных насосов, а также вариант с рекомендуемой конфигурацией.

Коллекторы, арматура и КИП

Насосы объединяются всасывающим и напорным коллекторами. В составе станции предусмотрены запорная арматура, обратные клапаны и контрольно-измерительные приборы. Для эксплуатации это важно не меньше, чем сами насосы: именно трубная часть и КИП определяют, насколько удобно станцию монтировать, обслуживать и контролировать в работе.

Система управления и автоматика

Ключевая особенность Сервал-МЧ — мультичастотное управление. Оно обеспечивает высокую надежность и эффективность работы станции и позволяет точнее поддерживать заданный режим в системе водоснабжения.

Для объекта это означает не просто плавную работу насосов, а более устойчивый режим станции при изменении расхода воды и нагрузки на систему.

Как работает насосная станция повышения давления

Принцип работы Сервал-МЧ строится вокруг поддержания заданного давления в системе. На этапе пусконаладочных работ для этой установки отдельно проверяют корректность включения насосов, поддержание заданного давления, отсутствие утечек, отсутствие ложных срабатываний защиты от сухого хода и реакцию системы на изменение давления. Это и показывает, как станция фактически работает на объекте.

Перед запуском Сервал-МЧ проверяют правильность порядка фаз, герметичность соединений, правильность монтажа, настраивают реле сухого хода и выставляют давление, которое установка должна поддерживать. Настройка преобразователей частоты на объекте не требуется, потому что она выполняется на стадии тестирования на производстве.

То есть для Сервал-МЧ важен не просто факт пуска, а корректная работа станции в реальных условиях: без ложных аварий, без скачков давления и без нестабильной реакции на водоразбор.

Какие параметры нужны для подбора Сервал-МЧ

Для точного подбора станции нужны:

• требуемый напор станции;
• требуемый расход;
• рабочая точка;
• источник воды;
• фактическое давление на входе;
• количество основных и резервных насосов;
• дополнительные требования по объекту.

Именно поэтому в опросном листе Сервал-МЧ отдельно вынесены поля по напору, расходу, водопитанию от резервуара, количеству насосов и дополнительным требованиям. Чем точнее исходные данные, тем быстрее идет расчет и тем меньше риск пересчета уже после первого обсуждения проекта.

Что дает мультичастотное управление и резервирование

Сильная сторона Сервал-МЧ — не только мультичастотное управление, но и резервирование элементов системы управления.

В материалах по продукту прямо указано, что в установках Сервал-МЧ резервируется каждый элемент системы управления. Если один компонент выходит из строя, система автоматически переключается на резервный и продолжает работать с проектной производительностью. Это касается датчика давления, контроллера и частотного преобразователя.

Для B2B-объекта это критично. Если станция обеспечивает водоснабжение здания или технологической системы, отказ одного элемента не должен приводить к полной остановке установки.

Частые ошибки при выборе и запуске станции

Одна из типовых ошибок — не учитывать фактическое давление на входе. Если при подборе станции исходят из одних данных, а на объекте фактическое давление выше, в системе появляется избыточное суммарное давление. Это может привести к повреждению арматуры и трубопроводов, ускоренному износу оборудования и некорректной работе системы. В таких случаях приходится либо пересматривать подбор, либо ставить редуктор давления.

Вторая частая ошибка — монтаж трубопроводов без опор. Если подводящий и напорный трубопроводы не имеют собственных подпорок, вся нагрузка от массы трубы и воды в ней передается на станцию. Такая ошибка начинается как монтажная, но заканчивается уже эксплуатационной проблемой.

Третья ошибка — запуск станции без нормальной пусконаладки. Для Сервал-МЧ перед вводом в эксплуатацию проверяют монтаж, электрику, герметичность, фазировку, реле сухого хода и давление поддержания. Если этот этап пропустить, проблемы потом всплывают уже в рабочем режиме.

Какие документы и исходные данные нужны

Для подбора Сервал-МЧ лучше сразу прислать проект, ТЗ или заполненный опросный лист. Если проекта нет, базовый минимум — это расход, напор, источник воды, количество насосов и дополнительные требования по объекту. Именно такой набор данных заложен в форме опросного листа на Сервал-МЧ.

Если станции нужен ввод в эксплуатацию на объекте, по запросу заказчика пусконаладочные работы могут выполняться как отдельный комплекс работ перед запуском. Это позволяет проверить готовность установки к пуску, корректность настроек и соответствие фактической схемы условиям объекта.

Как НПО «Авектра» помогает с подбором

Подбор Сервал-МЧ идет не по каталожному названию, а по задаче объекта. Для этого инженер смотрит рабочую точку, расход, напор, источник воды, условия монтажа и требования к комплектации. Такой подход позволяет собрать установку под реальные условия системы, а не под усредненный сценарий.

Для станции повышения давления это особенно важно, потому что даже небольшая ошибка в исходных данных потом превращается в проблему уже на объекте: по давлению, по монтажу, по логике работы или по ресурсу оборудования.

Нужна насосная станция повышения давления под конкретный объект? Направьте проект, ТЗ или параметры системы в НПО «Авектра». Подберем Сервал-МЧ под расход, напор, рабочую точку и реальные условия эксплуатации.
