Настройка подложки вентилируемых фасадов U-kon и экспорт в проект Revit

Для проектировщиков, начинающих знакомство с Revit, «Юкон Инжиниринг» создала серию видеороликов, наглядно демонстрирующих различные возможности работы с моделями в САПР. В первых видеороликах продемонстрированы возможности скачивания моделей с сайта bimlib.ru и загрузки в проект Revit, работа с параметрами моделей.

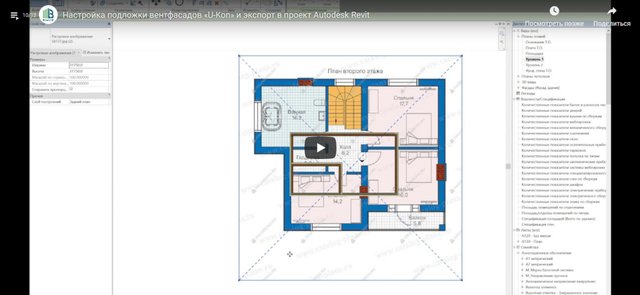

В Revit существует масса возможностей по работе с моделями в проекте. Например, возможность добавления подложки pdf-вида или чертеж Autocad. Этой теме посвящен отдельный видеоролик:

Сначала необходимо открыть файл Autocad и настроить начало координат. После добавления исходной точки следует закрыть чертеж и перейти в проект Revit. Далее нужно кликнуть на вкладку ленты «вставка» и нажать «Связь САПР». В открывшемся окне следует выбрать чертеж и нажать «открыть», -  Revit подгрузит подложку в проект с семействами U-kon. После этого необходимо проверить совпадение координат проекта и чертежа и переместить его. Для переноса начала координат чертежа, нужно выделить подложку и открепить её от основного проекта. После этого следует совместить координаты чертежа и проекта и закрепить чертеж. Теперь можно переходить к редактированию проекта. Для того чтобы скрыть подложку на время, нужно выбрать её и нажать «скрыть элемент» на панели инструментов.

В следующем видеоролике продемонстрирована возможность настройки видимости чертежа:

Для того, чтобы настроить видимость чертежа, нужно перейти на вкладку вид, «видимости и графика», в открывшемся окне на вкладке «Категория модели» найти категорию модели «перекрытие» и настроить прозрачность. После применения изменений подложка будет видна под проектом Revit. Далее можно настроить цвет и тип линий для импортированного чертежа. Для этого на панели видимость графика следует перейти в категорию «Импортированные категории» и настроить видимость. Теперь можно без труда добавлять новые элементы семейств U-kon на основе подложки.

В следующих видеороликах демонстрируются возможности по созданию аналитической модели, добавлению арматуры в семейства U-kon, в также работа с уровнями детализации.

Все обучающие видеоролики U-kon по работе в Revit представлены на youtube.

Автор: Олег Витюк
