НЕВАТОМ обновили клапаны дымоудаления. У новых выше плотность и больше живое сечение.
![НЕВАТОМ обновили клапаны дымоудаления. У новых выше плотность и больше живое сечение.](/uploads/blogs/2022-11/превью_636e69be52044.jpg)
НЕВАТОМ — один из лидеров рынка вентиляционного оборудования СНГ. Компания постоянно работает над качеством решения клиентских задач и совершенствует свою продукцию. И это не только разработка новых изделий, но и улучшение уже выпускаемых.
Недавно специалисты инженерно-технического центра компании модернизировали пользующиеся высоким спросом клапаны дымоудаления, комплексно улучшив их рабочие характеристики.
Как показали испытания в независимой лаборатории, характеристики обновленных клапанов превышают требования ГОСТ Р 53301-2013 и Технического регламента ЕАЭС 043/2017 по удельному сопротивлению дымогазопроницанию и теплоизолирующей способности. Достигнутые показатели обеспечивают высокую эффективность работы в условиях пожара, повышенную безопасность и надежность.
Клапаны дымоудаления НЕВАТОМ KD (E120) выполняют следующие функции
— Выводят дым из горящих помещений, что создает возможность эвакуации людей, тушения пожара.
— Надежно изолируют защищаемые смежные помещения от проникновения дыма
Индекс E120 в названии указывает на предел огнестойкости. Он означает, что при пожаре клапаны в течение 120 минут сохраняют целостность конструкции и требуемое сопротивление дымогазопроницанию.

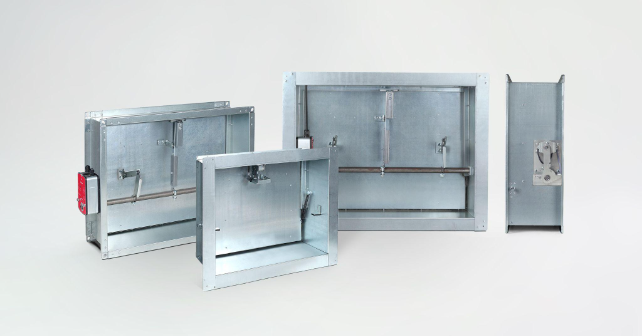

Однолопаточные клапаны дымоудаления KD в обновленном исполнении обеспечивают надежное уплотнение клапана в условиях перепада давления и естественного износа привода.
![image-0](/uploads/blogs/2022-11/%D0%91%D0%B5%D0%B7%20%D0%BD%D0%B0%D0%B7%D0%B2%D0%B0%D0%BD%D0%B8%D1%8F_63563886d8c66_636e60bf66b64.png?size=0x-)
В клапанах с электромеханическим приводом KD-MN теперь используется разъемное соединение клапана с валом привода.
Это позволяет регулировать клапан в процессе эксплуатации и повышает его ремонтопригодность. Так, например, можно обеспечить плотное закрытие заслонки при замене привода и в случае его естественного износа. При сварном соединении это невозможно.
В больших типоразмерах клапанов KD-MN дополнительную герметичность обеспечивает специальный стопор. Он позволяет клапану оставаться закрытым при разрежении воздуха за клапаном до 700 Па, которое возникает при работе вентилятора дымоудаления.
Еще одно обновление однолопаточных клапанов KD — заслонка теперь открывается под прямым углом.
Это значительно уменьшает сопротивление потоку воздуха и повышает пропускную способность клапана.

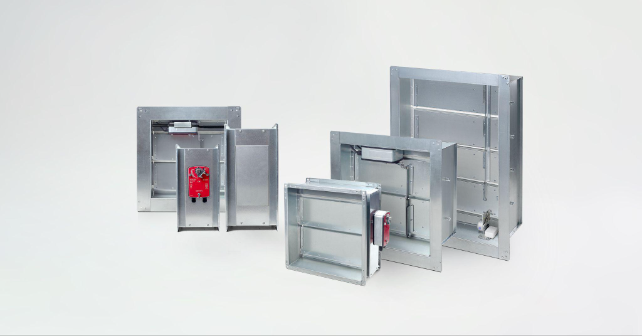

Модернизированные версии многолопаточных клапанов KD ML также отличаются, прежде всего, возросшим сопротивлением дымогазопроницанию. За счет плотного прижима лопаток друг к другу через мягкий негорючий уплотнитель, а также уплотнения типа «металл по металлу» между корпусом и лопатками. Удельное сопротивление дымогазопроницанию клапана составляет 12760 м3/кг – это один из самых высоких показателей на рынке клапанов.
В результате сводится к минимуму вероятность проникновения дыма, угарного газа, прочих продуктов горения в смежные помещения. Клапан оснащён теплоизолирующими лопатками, что вкупе с высокой плотностью обеспечивает минимальные потери тепла из защищаемого помещения.
![image-0](/uploads/blogs/2022-11/png_636e61f223695.png?size=0x-)
Как поясняют инженеры НЕВАТОМ, преимущество новой ленты-уплотнителя в том, что она более устойчива к высоким температурам и менее проницаемая для газов. Следовательно, во время пожара она лучше сохраняет плотность прилегания заслонок, задерживая дым. А благодаря уплотнению «металл по металлу», в котором нет эластичных вставок, клапаны обладают повышенной жесткостью и стабильностью характеристик. Для сравнения: уплотнители из резины и других аналогичных материалов со временем деформируются, эффективность изоляции снижается.
Еще одним нововведением, повышающим энергосберегающие свойства клапанов KD ML — наполнение лопаток негорючей минеральной ватой.
Она обладает высокими теплоизоляционными характеристиками – следовательно, потери тепла через клапана значительно меньше, чем через пустые лопатки. Такая конструкция позволяет применять новые клапаны дымоудаления НЕВАТОМ между холодной шахтой дымоудаления и отапливаемым помещением без потери тепла.

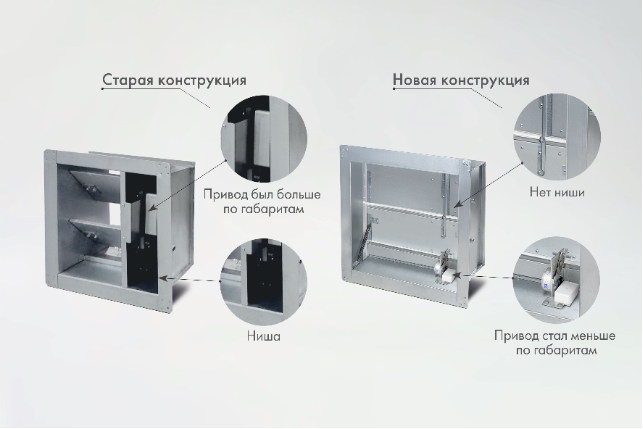

У клапанов KD ML с внутренним размещением привода (VN) специалисты НЕВАТОМ увеличили живое сечение. В конструкции не применяется ниша для привода, которая скрадывала часть сечения, поэтому при аналогичных размерах модернизированные клапаны обладают большей площадью живого сечения.
![image-0](/uploads/blogs/2022-11/%D0%91%D0%B5%D0%B7%20%D0%BD%D0%B0%D0%B7%D0%B2%D0%B0%D0%BD%D0%B8%D1%8F%20(2)_63563886f1744_636e621419d86.png?size=0x-)
Основные изменения клапанов дымоудаления:
- повышенное удельное сопротивление дымопроницаемости – один из самых высоких показателей на рынке;
- более плотный, устойчивый к термическим воздействия уплотнитель;
- электромагнитный привод меньших размеров (клапаны KD EM ML);
- возросшая пропускная способность благодаря увеличенному живому сечению.
