Новая эра Renga: формулы решают всё

views
367 просмотров
В новом релизе пользователи смогут применять формулы (выражения) прямо в пользовательских атрибутах объекта.
Новая эра Renga: формулы решают всё

Кто владеет информацией, тот владеет миром. Renga способствует владению всей информацией по BIM-модели. Так в новом релизе пользователи смогут применять формулы (выражения) прямо в пользовательских атрибутах объекта. Значимые новинки этого релиза выводят нас в эру вычисляемых и составных атрибутов. Это, как и копирование чертежей в рамках проекта и за его пределами, поможет комплексному проектированию в целом. Ряд новых возможностей системы поможет и реализации технологического раздела проекта. И, конечно, стоит отметить решение задач спецификаций металлоконструкций.

Собрать, разобрать и посчитать

Табличные формы в соответствии с российскими стандартами оформления чертёжной документации всегда требовали и требуют некоторых сложных группировок. Например, в разделе металлоконструкций всему виной отправочные марки и сочетания деталей в них. В новом релизе, после доработок в Сборках и появлением вычисляемых атрибутов, такие сложные формы отчётов можно будет решать ассоциативными спецификациями.

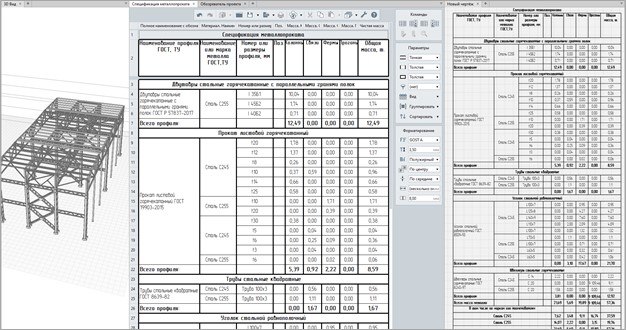

Спецификация металлопроката Спецификация металлопроката по ГОСТ 21.502-2016 Форма 2 (, полученная автоматически в Спецификации из 3D-модели

Вычисляемые атрибуты открывают проектировщикам безграничные возможности в решении практических инженерных задач на основе цифровой информационной модели в Renga.

Так, например, с помощью выражений (формул) архитектор сможет посчитать площади отделки оконных внутренних и наружных откосов, подоконных досок и отливов без необходимости дополнительного моделирования этих участков.

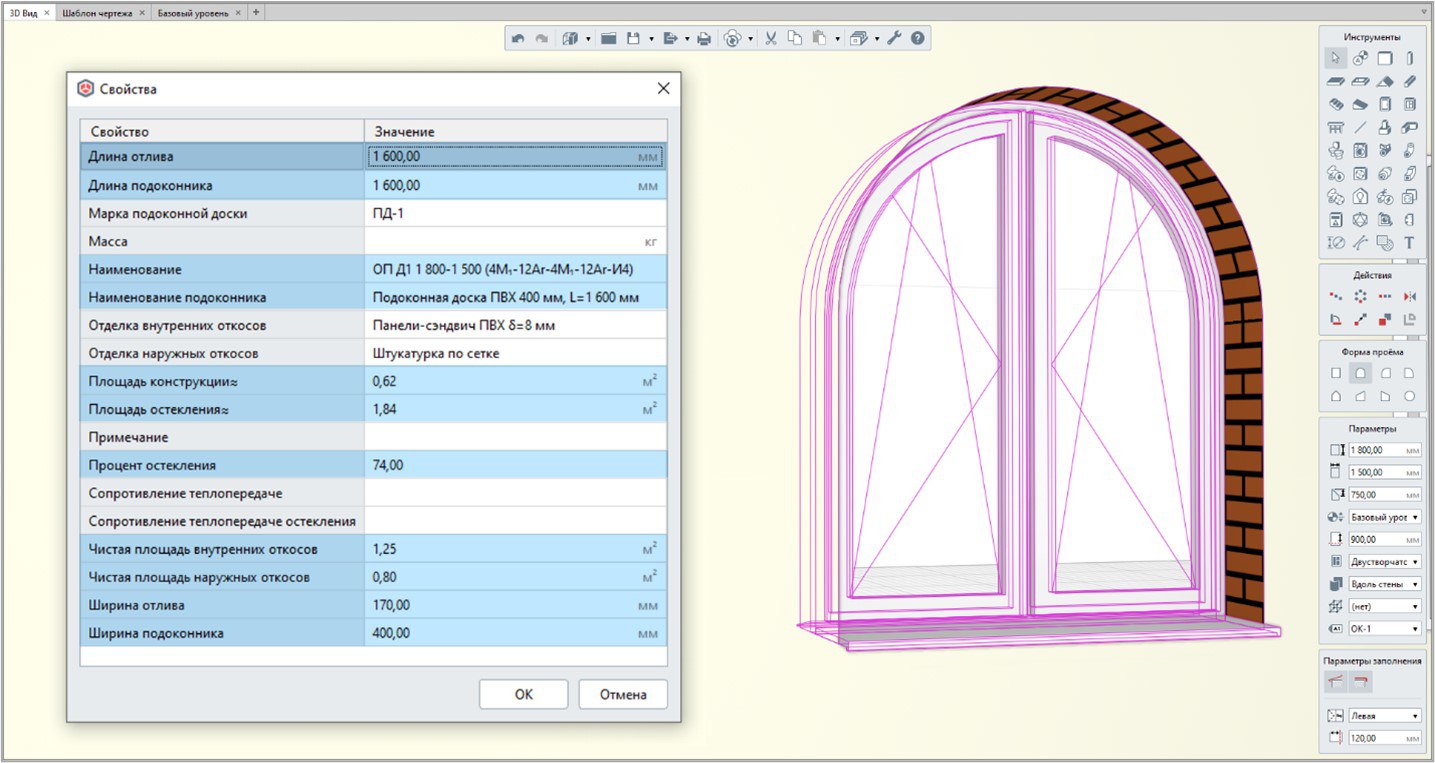

Пользовательские свойства окна Пользовательские свойства окна, формирующие значение автоматически

Конструктор при работе сможет получать следующие параметры:

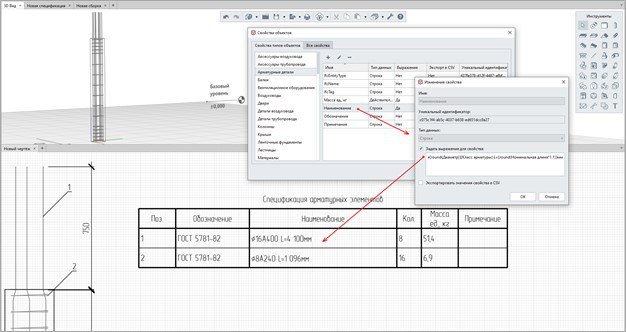

Спецификация арматурных элементов по ГОСТ 21.501-2018 Спецификация арматурных элементов по ГОСТ 21.501-2018

Также конструктор сможет решить задачи нахлёста арматуры без применения ручной раскладки стержней внахлёст.

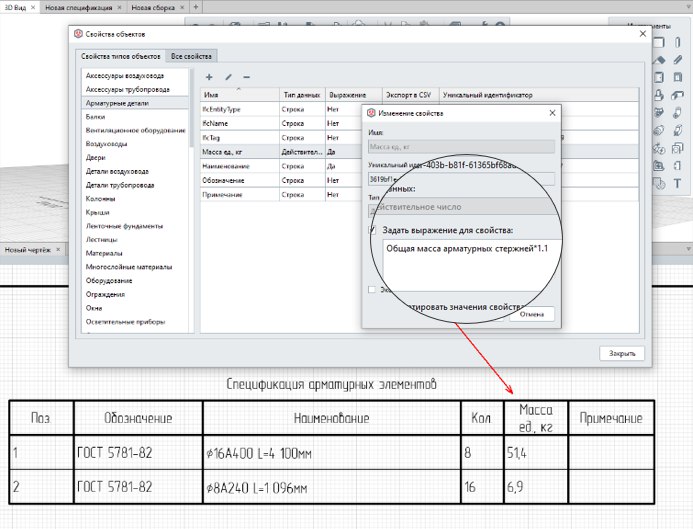

Использование формул для введения коэффициента на нахлёст арматуры Использование формул для введения коэффициента на нахлёст арматуры

Моделирование стало «технологичнее»

Renga изначально позиционировалась как инструмент для архитекторов, конструкторов и инженеров по системам жизнеобеспечения здания. Но специфических задач и специальных разделов в строительных проектах очень много. Так в промышленном строительстве на первое место выходит разработка технологического раздела. Технологи начали работать с Renga несколько лет назад и высказали ряд пожеланий по улучшению инструментов для своих задач. Если коротко, то суть сводится к возможности применять в проектах уникальное технологическое оборудование, составленное из заказных\покупных компонентов.

Постепенно мы реализовали все эти предложения. Сначала в программе была реализована возможность использовать в режиме «Сборка» команды «Элемент» и «Линия модели». Затем появилась возможность привязываться к рёбрам/граням элементов, размещённых в «Сборке», для более точного позиционирования. В новом релизе, в дополнении к вышеперечисленным, добавилась возможность привязываться к рёбрам/граням элементов и на 3D-виде, работая в трёхмерных режимах измерения. Всё вместе это позволит создать составное оборудование и подключить его к инженерным системам здания. Установить точку подключения в нужном месте теперь не составит труда. Кроме этого, конструктор сможет более точно разместить фундамент под оборудование. Инженер-технолог сможет не только спроектировать необходимое оборудование, но и правильно оформить документацию, отобразив в спецификации из каких частей это оборудование состоит.

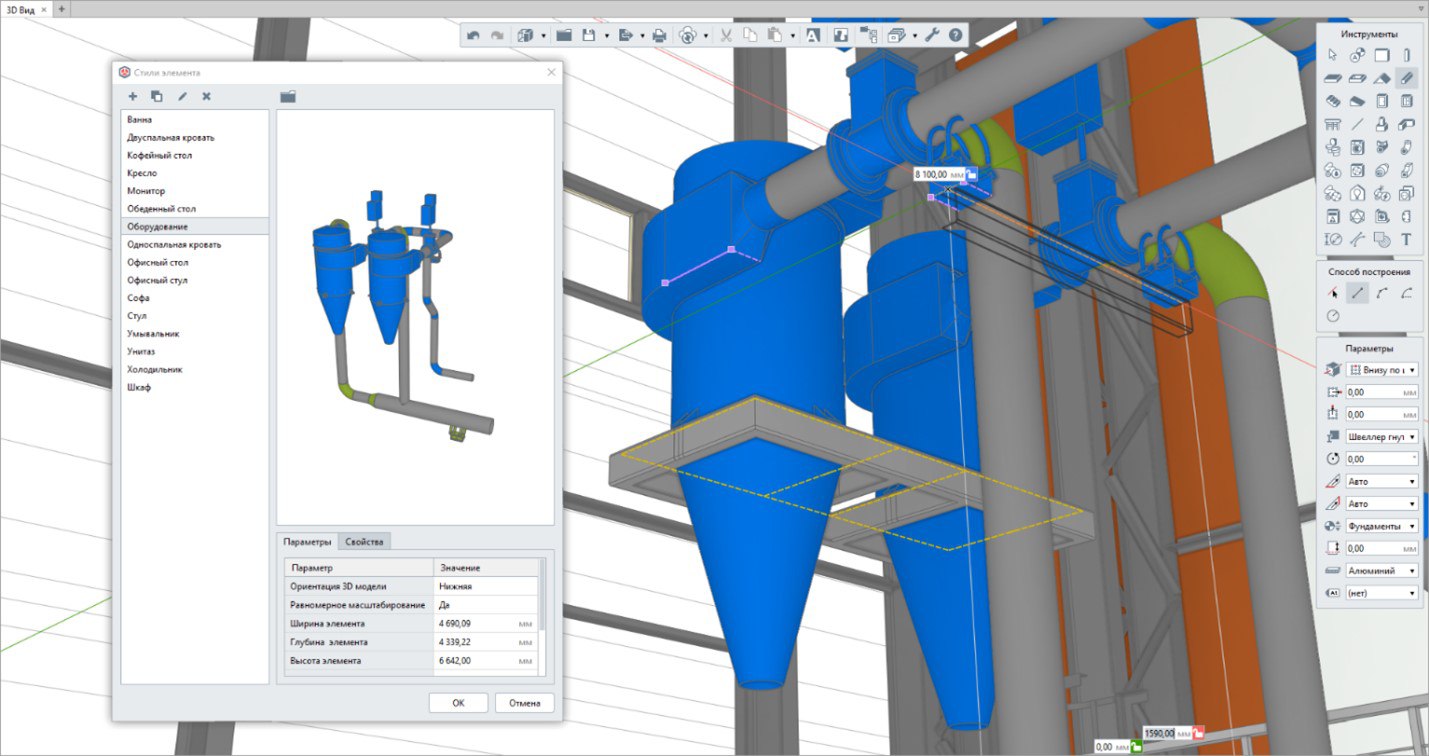

Привязка к технологическому оборудованию Привязка к технологическому оборудованию

Как это часто бывает в мире САПР и BIM, новую функциональность смогут применять в работе не только инженеры-технологи, из-за которых она создавалась. Архитекторы получат больше возможностей при расстановке мебели в дизайн-проекте, конструкторы быстрее смогут наполнить модель метизами или закладными деталями. Инженеры по системам жизнеобеспечения, как и технологи используют не только «родное» параметрическое оборудование, но и импортированное, поэтому им нововведения тоже помогут.

Стандартизация работы с информационной моделью здания

С развитием BIM в мире и в России всё больше внимания уделяется стандартизации. Для этого пишутся нормативные документы, создаются правила формирования и отображения информационной модели, шаблоны и прочие регламентирующие документы. Все эти стандарты направлены на улучшение взаимодействия как между участниками проекта, так и с органами экспертизы и контроля. При этом в качестве обменного формата для такого взаимодействия принят формат IFC, а значит BIM-системы, реализующие технологию информационного моделирования должны соответствовать стандарту открытой передачи данных.

Новый релиз Renga теперь полностью соответствует IFC4 RV – 1.2, который основан на международном стандарте открытой передачи данных – ISO 16739-1:2018 и принят в РФ как стандарт обмена данными при информационном моделировании – ГОСТ Р 10.0.02-2019/ИСО 16739-1:2018.

Повышение производительности

Ранее проектировщикам приходилось сталкиваться с длительным перестроением информационной модели при изменении пользователем одного или нескольких объектов. Теперь логика изменена и все изменения происходят мгновенно после нажатия клавиши «Enter».

Кроме этого, с доработкой в новом релизе экспорта в IFC повторно используемая геометрия сборок позволяет делать итоговый IFC из Renga более компактным, уменьшая вес файла. В некоторых случаях почти в два раза. Это так же важный момент при прохождении госэкспертизы, где в требованиях есть указание по ограничению размера файлов.

Эффективное копирование чертежей в проекте и между проектами

Копирование – одно из гениальнейших изобретений человека в компьютерном мире, позволяющее экономить время, поэтому в Renga продолжают расширять возможности применения этой команды. В прошлых релизах была реализована возможность копирования таблиц, спецификаций и сборок в рамках как одного, так и между несколькими проектами с настроенными фильтрами, шрифтами, группировками и т.д. В этом релизе пользователям стала доступна возможность копировать ещё и чертежи. При этом вместе с чертежом копируются параметры листа с заданным стилем оформления, отображения вида, таблицей, спецификацией, текстом и т.д. Новая возможность позволит проектировщикам колоссально экономить время при оформлении чертёжной документации.

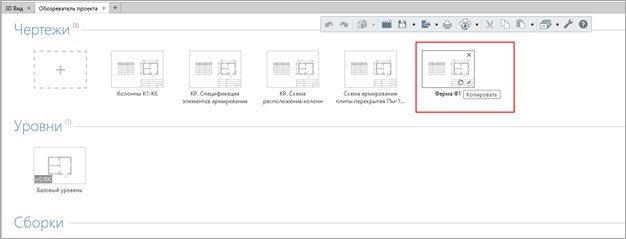

Копирование созданных в проекте чертежей Копирование созданных в проекте чертежей

Со всем перечнем новых возможностей, а также с более развёрнутым их описанием вы сможете ознакомиться в соответствующей статье.

Практическое применение нового функционала, предлагаем оценить на вебинаре, который состоится 15 июля в 11:00 по мск на YouTube-канале Renga.

Скачать новый релиз Renga→
