Новая версия плагина BIM Electrical Design 2.1 для Autodesk Revit

views
4381 просмотр
27 июля Schneider Electric представила новую версию BIM Electrical Design 2.1
Новая версия плагина BIM Electrical Design 2.1 для Autodesk Revit

Одна из ведущих компаний по автоматизации и управлению электроэнергией Schneider Electric 27 июля текущего года представила новую версию BIM Electrical Design 2.1. Плагин предназначен для проектирования систем электроснабжения различных сооружений, таких как ЦОДы, здания, жилые дома и промышленные объекты.

image-0 Источник: www.se.com

Плагин Electrical Design от Schneider Electric

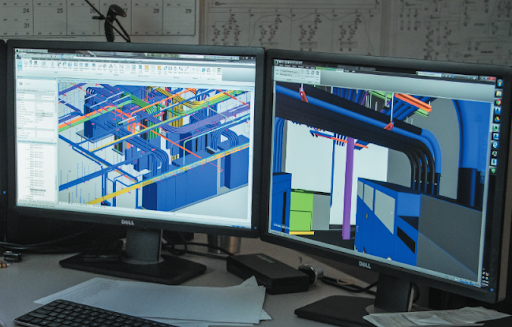

Впервые BIM Electrical Design был анонсирован на ежегодной конференции Autodesk University Russia 2018 как программный продукт для эффективной разработки проектов по электроснабжению в BIM. Компания выпустила плагин в рамках инновационной концепции EcoStruxure с целью обеспечения операционной совместимости различных компонентов.

EcoStruxure основана на технологии «интернет вещей» (IoT) и включает несколько взаимодействующих уровней управления: подключаемые устройства, сбор и обработка данных в онлайн-режиме, аналитика и сервисы. Упрощённо — концепция подразумевает гармоничную и эффективную работу оборудования Schneider Electric c программным обеспечением, которое собирает и обрабатывает нужные данные, проводит их анализ и выдаёт рекомендациями по оптимизации и улучшению работы системы.

Из интеграции BIM-технологии и платформы EcoStruxure следует ряд преимуществ, например:

  • моделирование эксплуатационной нагрузки здания позволяет оптимизировать электросистему, что положительно сказывается на её производительности;
  • участникам проекта в любое время доступна вся техническая документация;
  • модель исследует работу оборудования в аварийных ситуациях и таким образом способствует выработке мер для предотвращения аналогичных ситуаций при эксплуатации после окончания строительства.

То есть плагин специально разработан для качественного и быстрого проектирования электросетей любых объектов. Инструмент создаёт виртуальную 3D-модель энергоснабжения всего жизненного цикла сооружения — от проекта до эксплуатации. В результате уменьшается вероятность ошибок, снижается стоимость проекта и упрощается взаимодействие между участниками.

Проектирование систем электроснабжения

image-0 Источник: www.se.com

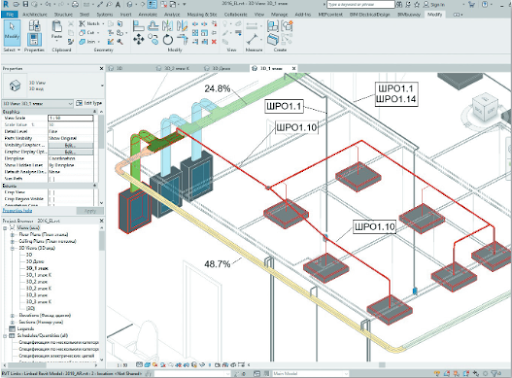

3D-моделирование выстроено в соответствии с национальными стандартами, при этом плагин значительно упрощает процесс проектирования электрических систем.

Рассмотрим, какие функции предоставляет BIM Electrical Design 2.1 для электротехнических расчётов, кабельных линий, подбора оборудования и проектирования систем диспетчеризации.

Выбор оборудования:

  • пользователь сам устанавливает правила подбора коммутационной и защитной аппаратуры для отключения электросетей в случае появления сверхтоков или недопустимых утечек токов;
  • задан отбор аппаратуры, подходящего вспомогательного оборудования, в том числе выбор типовых схем электрощитов НКУ;
  • возможность доступа к оборудованию таких серий, как автоматические выключатели премиум класса Acti 9 или ComPact NSX;. предусмотрен ручной режим отбора и запрет изменений.

Автоматизация электротехнических расчётов, а именно:

  • нагрузок;
  • симметричной нагрузки;
  • потерь напряжения в кабеле;
  • токов короткого замыкания.

Планирование архитектуры прокладки кабелей и выбор кабелей, а также контроль за процессом трассировки цепей:

  • расчёт длин кабелей в реальной конфигурации электротрасс;
  • подбор кабелей с нужной защитной характеристикой: например, по типу, сечению и количеству жил;
  • расчёт заполняемости кабельных лотков;
  • трассировка цепей с детальным указанием марки, технических данных и т.д.

Проектирование системы диспетчеризации электросетей:

  • создаёт структурные схемы;
  • подготавливает предварительную конфигурацию Power Monitoring Expert (PME);
  • устанавливает аппараты защиты — ASSET ADVISOR.

И наконец, результаты работы плагина предоставляются пользователям, соответственно ГОСТам проектной документации — ГОСТ 21.613-2014, ГОСТ 21.608-2014, ГОСТ 21.613-2014, ГОСТ 21.110-2013 и другими.

Применение этого программного обеспечения снижает операционные затраты (OPEX) до 20%.

 Новая версия BIM Electrical Design 2.1

image-0 Источник: www.se.com

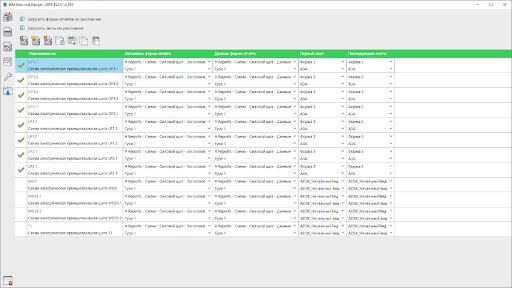

В новой версии BIM Electrical Design 2.1 были улучшены уже работающие функции, Обновлён интерфейс плагина и добавлена настройка доступа в веб-пространство из закрытых сетей. Предложено новое прочтение модуля отчётов, интерфейс которого не обновлялся со дня запуска программы в 2018 году. Теперь в несколько кликов можно создавать однолинейные схемы для всего проекта и кабельные журналы спецификации, причём автоматически устанавливается высота строк и, следовательно, подготовка документации по ГОСТам становится совсем простой.

Среди новых функций:

  • создание резервных групп каналов;
  • поддержка двухфазных цепей;
  • одновременная подготовка нескольких отчётов и их экспорт в Excel;. предложение адаптивных форм по ГОСТам;
  • добавлен отдельный модуль для создания однолинейных схем сразу на все щиты в проекте;
  • расчёт длины кабелей по кабеленесущей системе — от электроприёмников до щитов;
  • ведения кабельного журнала и спецификации;
  • расчёт длины кабеля в кабельном лотке и в других кабеленесущих системах;
  • визуализация процесса работы функций по алгоритмам плагина;
  • возможность настройки алгоритмов вычислений для добавления в ленту;
  • обновлённый интерфейс ленты, с помощью которого теперь можно осуществлять навигацию между модулями отчётов.

Специалисты могут скачать оригинальный плагин на портале проектировщиков Schneider Electric. Обновление для пользователей версии 2.0 также доступно напрямую из плагина BIM Electrical Design.

Применение плагина полезно для создания качественной виртуальной 3D-модели энергоснабжения сооружений и автоматизации инженерных систем. С его помощью запускается и проводится процесс проектирования электросетей в различных условиях и для любых объектов недвижимости. И, главное, — достигается максимальный эффект надёжности и энергоэффективности после завершения строительства, на фазе эксплуатации здания. К тому же, управление проектом через плагин резко снижает количество ошибок и стоимость самого проекта.
