Новый альбом 2Д узлов от компании ПЕНОПЛЭКС для системы ФУНДАМЕНТ КОНТУР
Компания ПЕНОПЛЭКС разработала новый альбом 2D узлов в Autodesk Revit 2020 для системы Фундамент Контур.

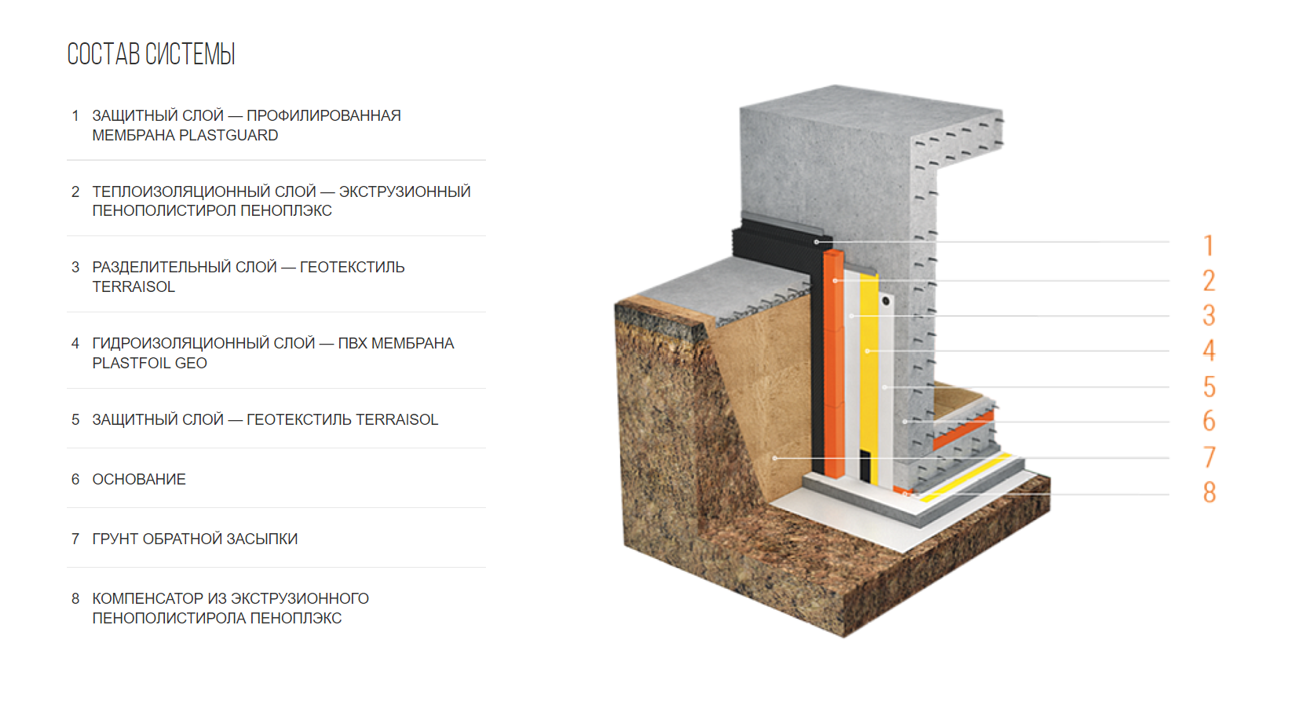

Система Фундамент Контур - это теплоизолированный фундамент глубокого заложения. Традиционная конструкция фундамента глубокого заложения крайне эффективна и поэтому нашла применение на объектах жилого, общественного и производственного назначения, имеющих отапливаемые или неотапливаемые подвалы/цокольные этажи.
Система отлично подходит для устройства гидроизоляции фундаментов и сооружений в открытых котлованах: как в лимитированных, так и с ограждающей конструкцией или с естественными откосами. Рекомендуется к применению при наличии капиллярной и грунтовой влаги, а также при гидростатическом давлении до 0,2 Мпа или 20 метров водяного столба.
Узлы, разработанные в альбоме, отражают систему гидроизоляции фундамента. Альбом создан на основе стандартного шаблона ADSK и содержит 43 листа. Файл имеет расширение *.rvt.

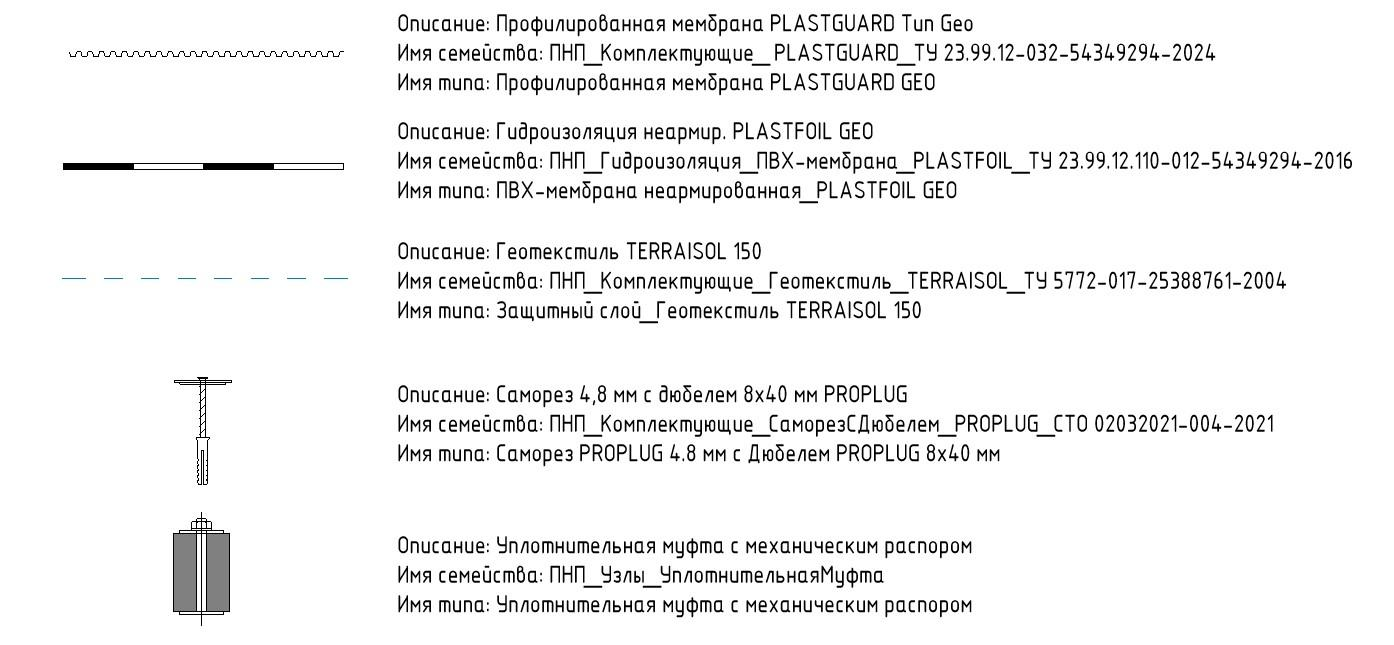

Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения». Некоторые элементы узлов, использованные при разработке альбома представлены ниже:

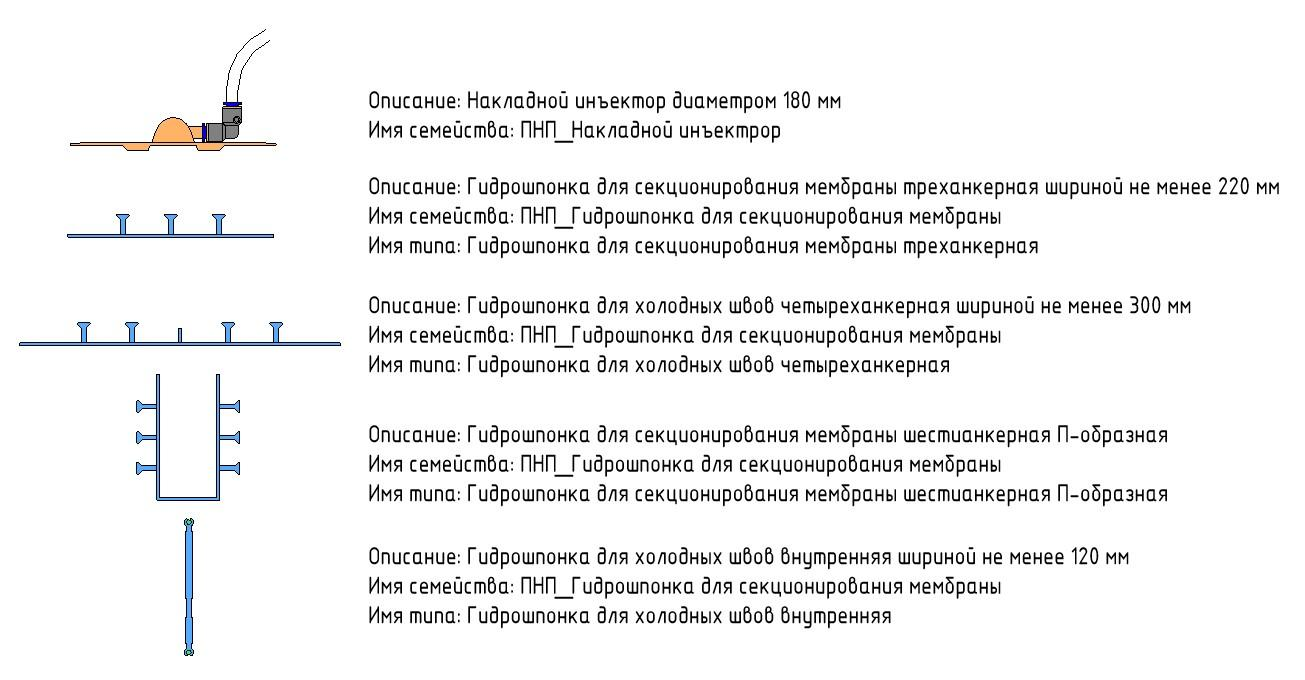

Эти и другие элементы узлов можно использовать как самостоятельные инструменты для оформления и детализации чертежей.

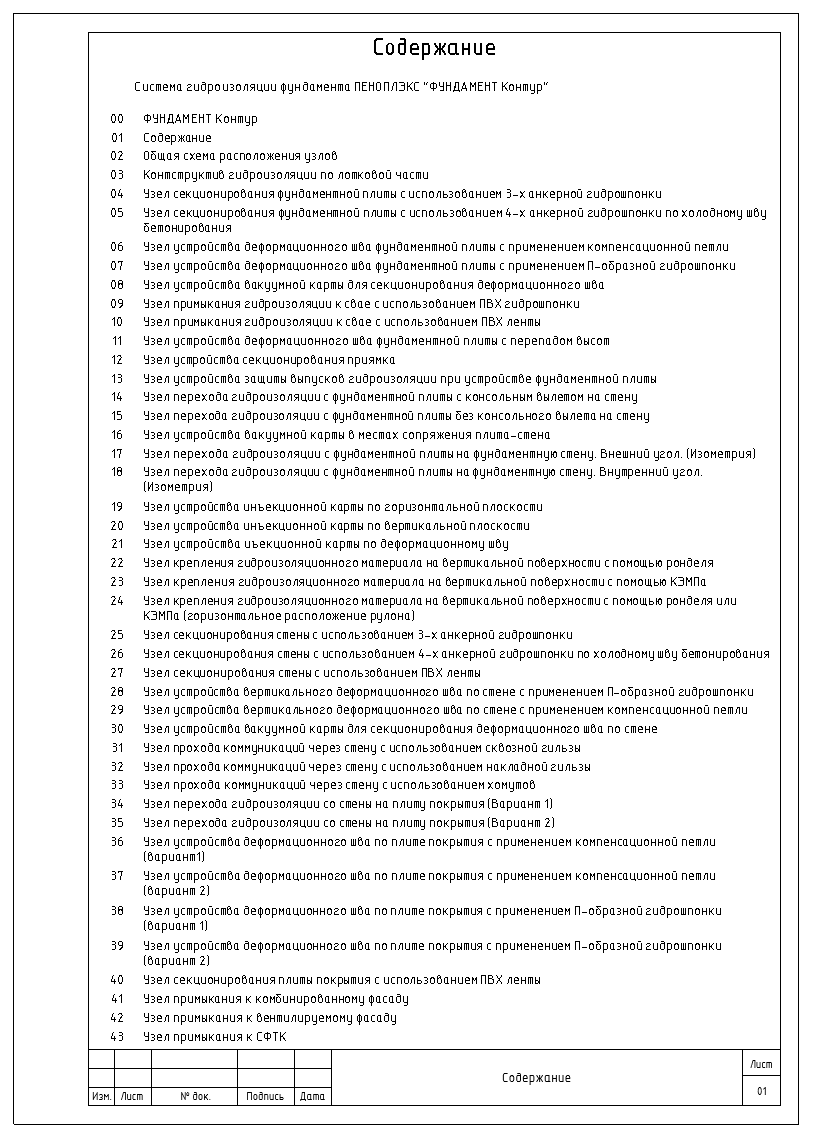

Альбомы узлов содержит в себе множество вариантов примыканий. Содержание альбома представлено на рисунке ниже:

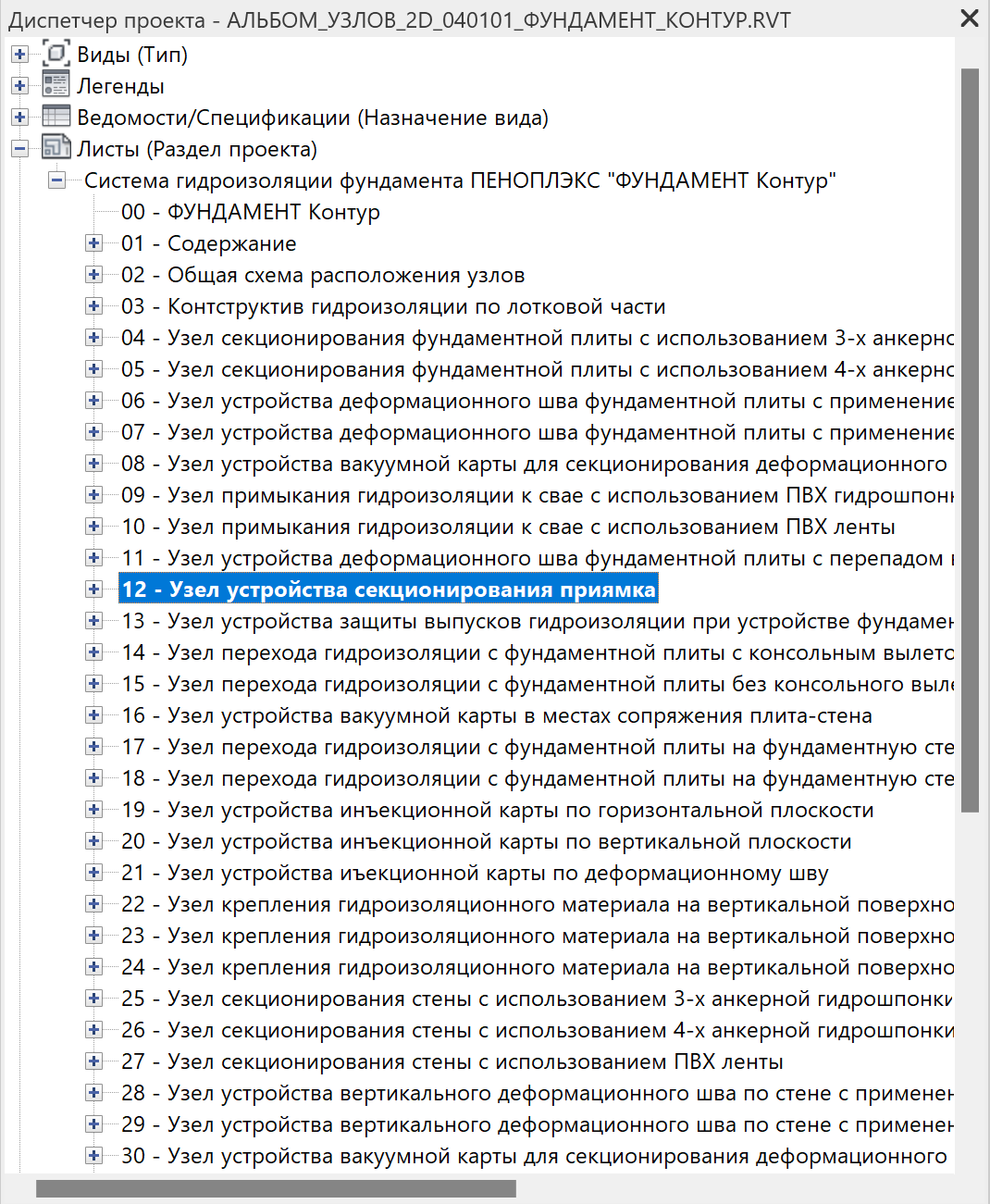

Каждый узел оформлен на отдельном листе, навигация осуществляется через диспетчера проекта:

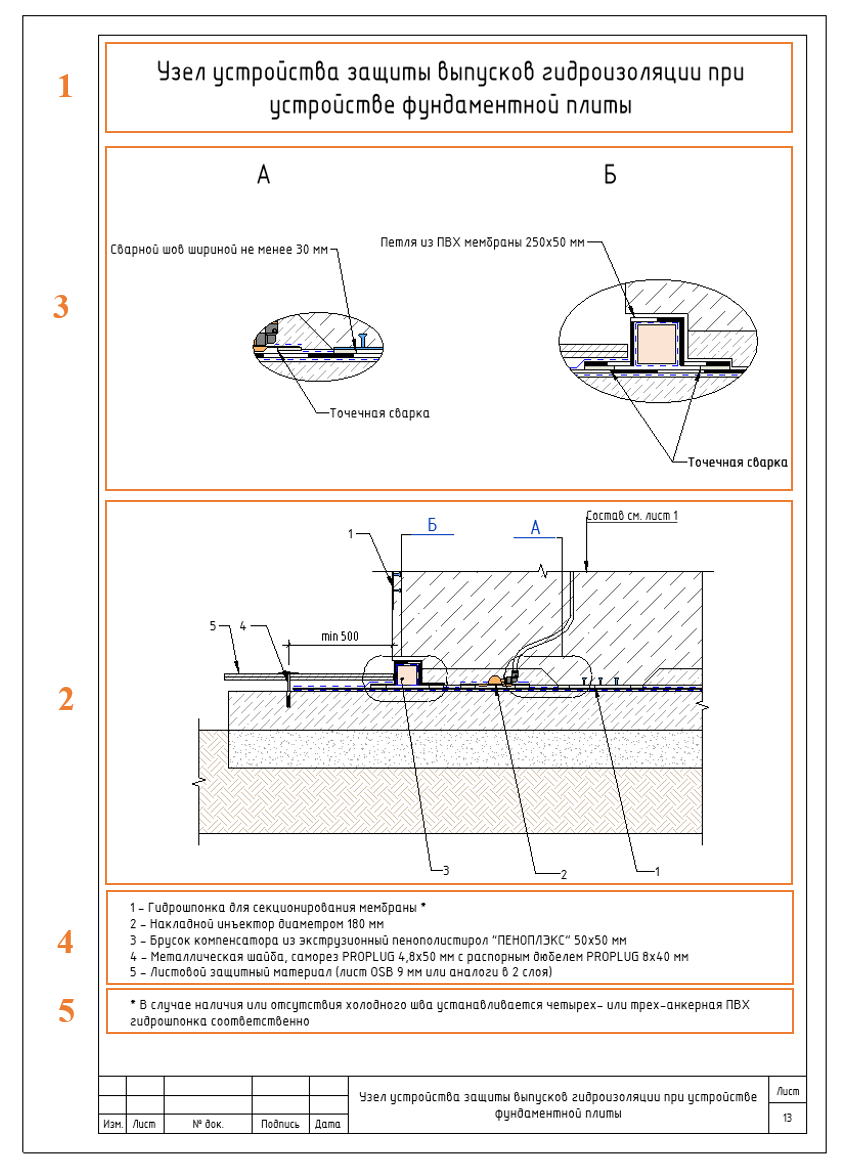

Рассмотрим один из листов. Все листы имеют рамку соответствующую формату, и следующие блоки:
1. Название Листа примыкания
2. Основной вид примыкания
3. Укрупненные виды, подробнее описывающие сопряжение материалов
4. Список наименований элементов по позициям
5. Дополнительные рекомендации
Добавить необходимый узел или несколько узлов в свой проект можно следующими способами:
1. Выбрать необходимый лист и с помощью сочетания клавиш Ctrl+C скопировать его, затем перейти в свой проект и перенести лист, используя клавиши Ctrl+V. Выбранный узел отобразится в диспетчере проекта. Такой вариант удобно использовать, если необходим только один узел.

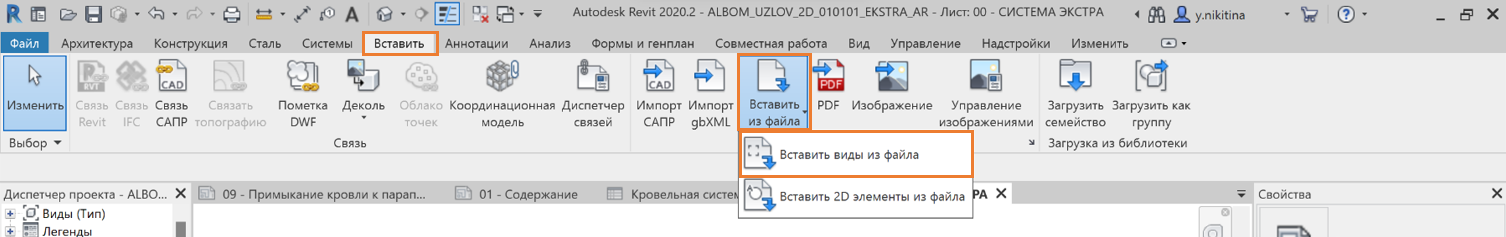

При копировании нескольких листов в свой проект удобнее использовать команду «Вставить виды из файла». Для этого в своем проекте необходимо перейти на вкладку «Вставить» - «Вставить виды из файла»

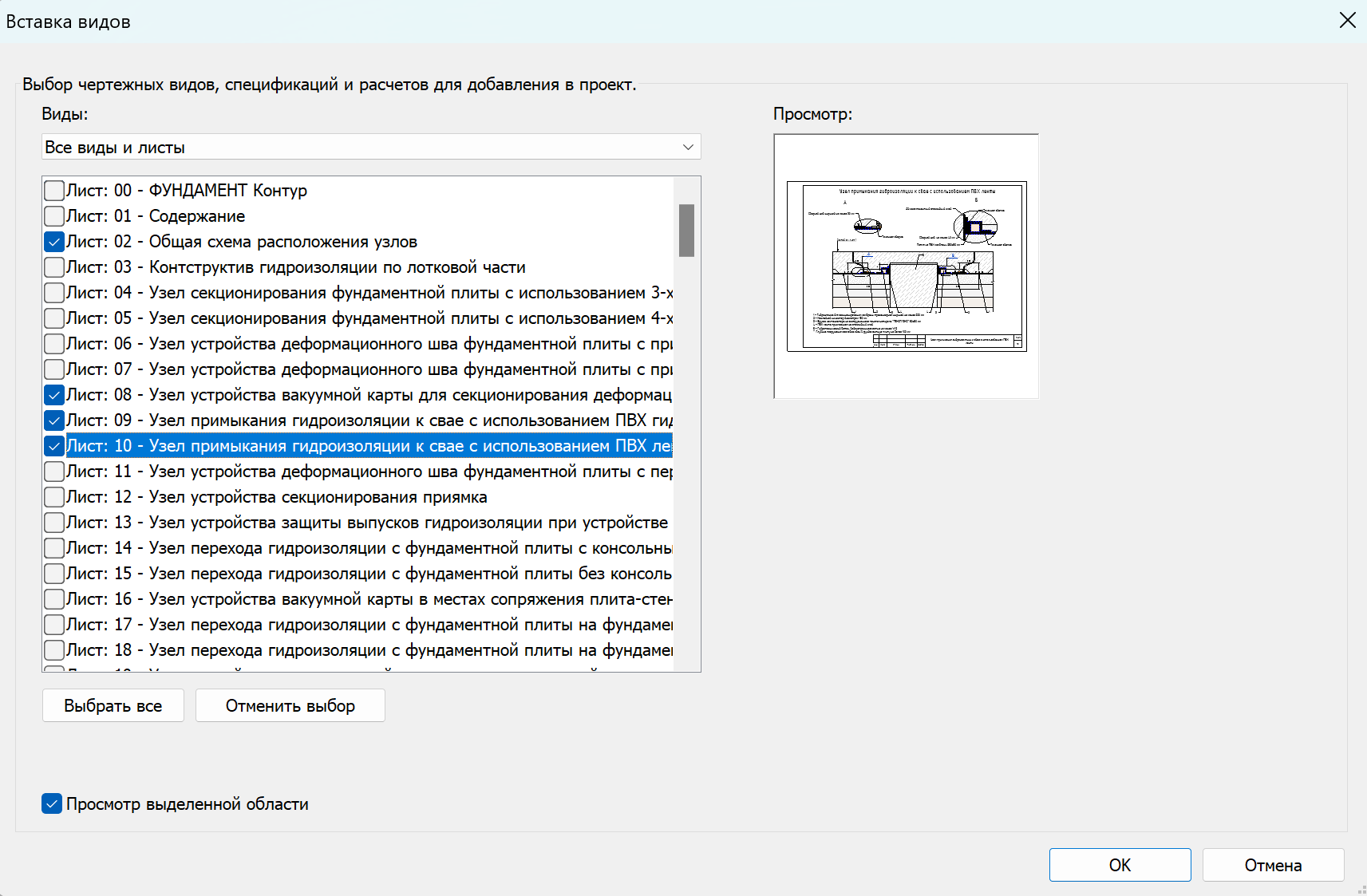

Затем необходимо выбрать файл альбома узлов и выделить необходимые листы:
После этого листы узлов копируются в диспетчер вашего проекта. Далее Вы можете использовать готовые оформленные листы для детализации примыканий или наши аннотативные элементы для оформления узлов на основе реальных 3D элементов из вашей модели.
В BIM библиотеке ПЕНОПЛЭКС доступны также 2D альбомы для конструктивных решений крыш и стен.
BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны:
— На сайте компании «ПЕНОПЛЭКС» в разделе BIM проектирование.
— На странице компании «ПЕНОПЛЭКС» на BIMLIB.
Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотек материалов и систем ПЕНОПЛЭКС.
