В данной статье мы раскроем все нововведения релиза 4.11 системы Renga и расскажем, почему его новые возможности так высоко оценят конструкторы и архитекторы.
Новый релиз Renga: Собираем в единое целое

Самой яркой функциональностью нового релиза по праву можно считать использование вложенных и составных сборок. Эту возможность очень ждали конструкторы, чтобы выполнять составные конструктивные элементы и сложное армирование железобетонных изделий, увеличивая уровень детализации проектируемых объектов.

Конструкторы, благодаря этому инструменту, смогут создать несколько арматурных изделий, и разместить их в конструктивный элемент, например, фундамент (составную сборку).

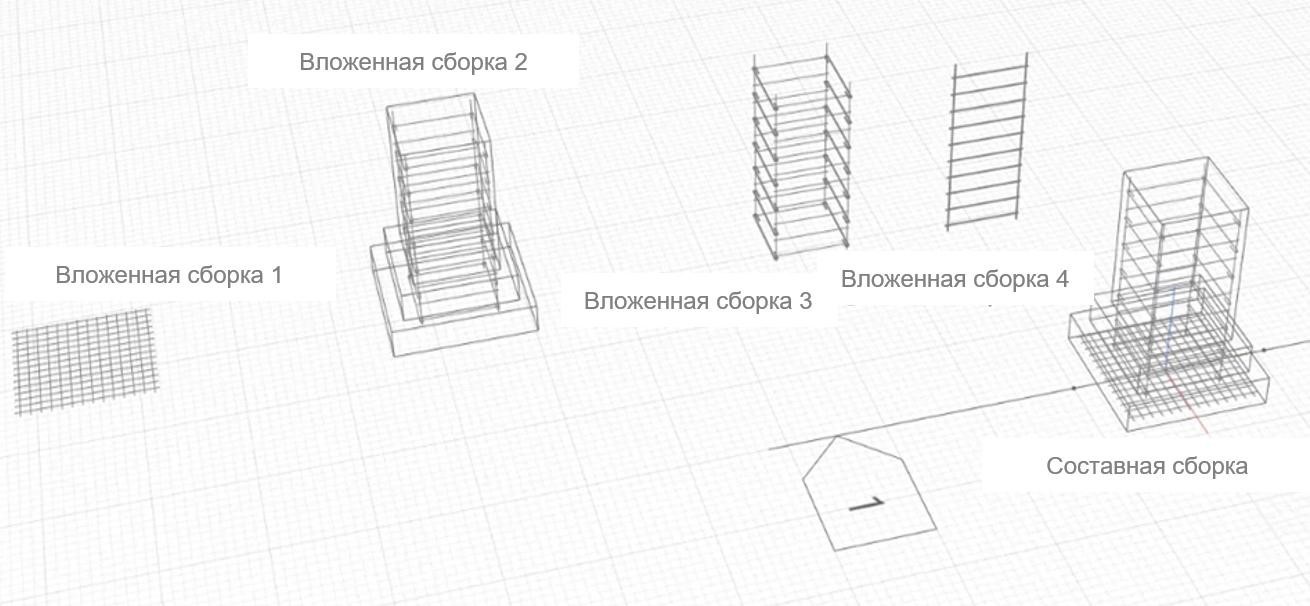

Составное строительное изделие. Состоящее из вложенных сборок. Составное строительное изделие. Состоящее из вложенных сборок.

Также, эта функция будет полезна при создании разных типов объектов, для которых используются одинаковые элементы, такие как, например, фундаментные болты или анкерные узлы, где несколько болтов обвязаны уголком и объединены в сборку.

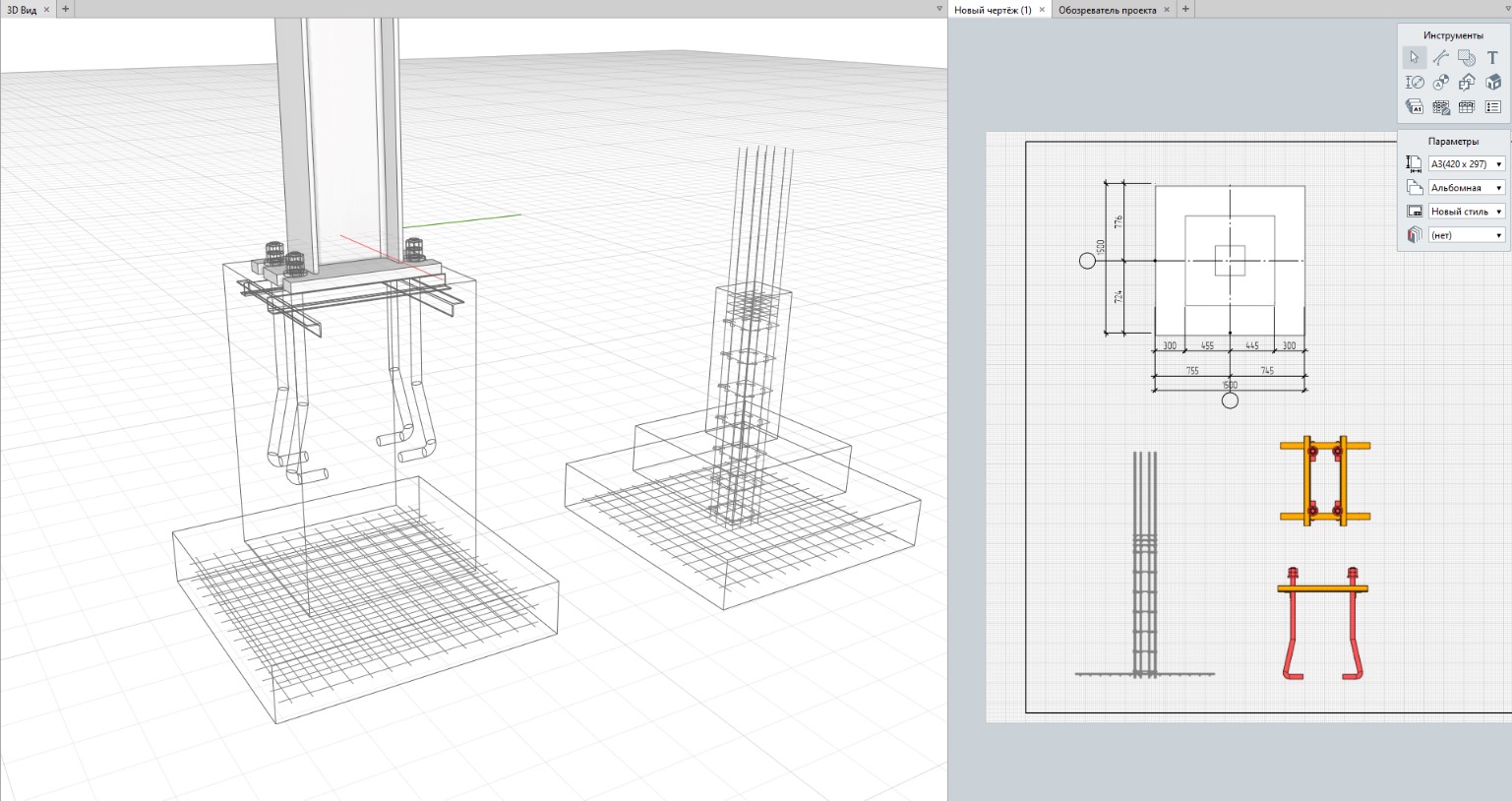

image-0 Сборки анкерных болтов и элементов армирования, объединенные в одну сборку отдельно стоящего столбчатого фундамента.

Архитекторам новая возможность работы со сборками тоже будет весьма полезна. Теперь станет удобнее моделировать сложные элементы ограждений или панели витражей и навесных фасадов, элементы крепления, а затем объединять эти сборки в одну. Такой сценарий даст гибкость при редактировании вложенных сборок, изменив одну сборку – изменяться все экземпляры в общей конструкции. Таким образом, можно по-разному комбинировать сборки, чтобы получить разнообразный дизайн из одинаковых сборок.

В случае, если созданный объект требуется отредактировать, то с помощью инструмента «разрушить» можно разобрать сборку на своём уровне компоновки. На данный момент количество уровней неограниченно.

Сборки, вне зависимости от уровня вложенности, также специфицируются в Renga. С точки зрения работы с данными для таких сборок не будет ничего нового – они специфицируются как обычный элемент модели, но всегда «знают» свой родительский элемент.

Также вложенность сборок поддержана и при экспорте в IFC4 и при экспорте в любой 3D-формат.

Чтобы работа в Renga была ещё более эффективна, компания занялась глобальной переработкой Обозревателя проекта. На этот раз изменения коснулись управления элементами, которые теперь называются — Компоненты.

При наведении курсора, каждый компонент в Обозревателе проекта подсвечивается серой рамкой, что позволяет пользователю лучше ориентироваться в программе.

Кроме того, стало доступным выделение одного или нескольких компонентов с помощью компьютерной мыши или клавиатуры. С помощью контекстного меню или горячих клавиш: Переименовать – «F2», Удалить – «Delete», Копировать/Вставить - «Ctrl-C/Ctrl-V», Открыть – «Пробел» или «Enter».

Таким образом, можно открыть несколько чертежей разом, копировать их, удалить или назначить определённые свойства, например, чтобы указать фамилии специалистов и руководителей проекта.

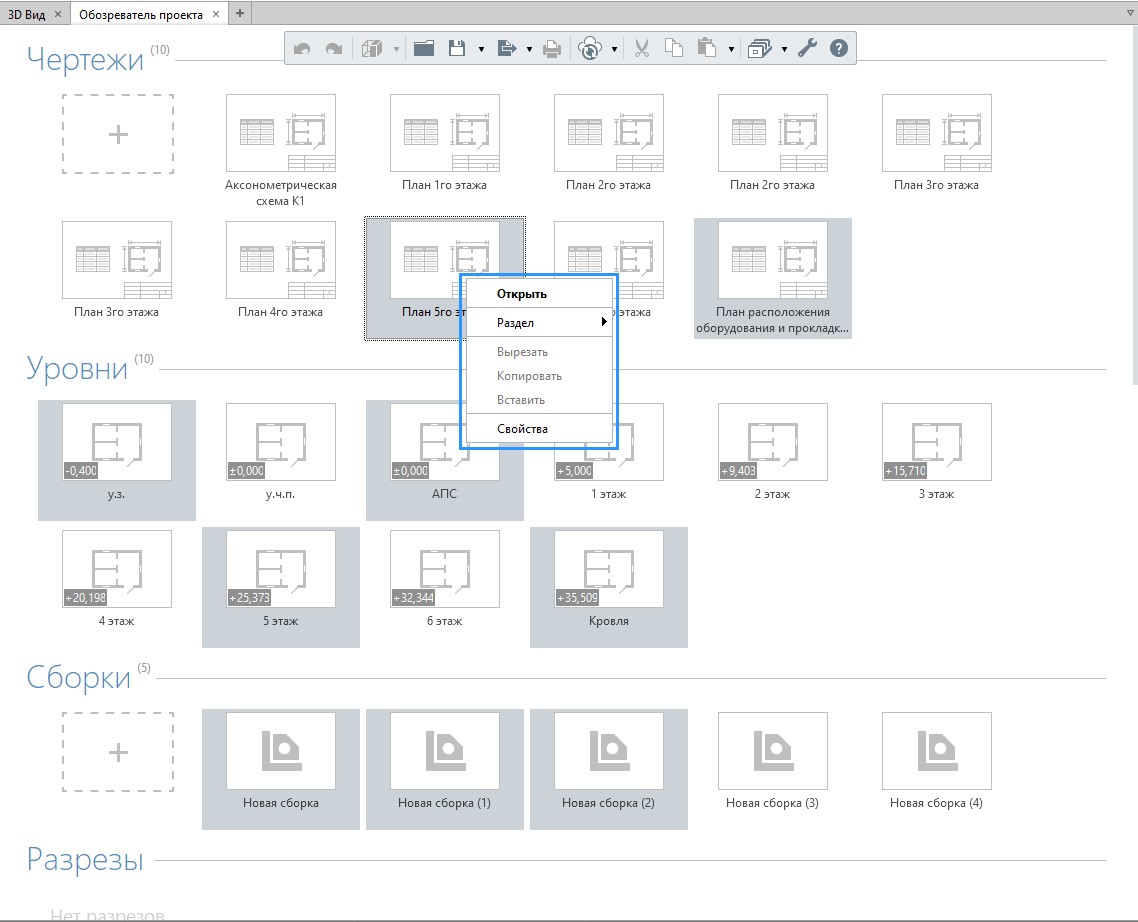

Выделение и управление компонентами в Обозревателе проекта Выделение и управление компонентами в Обозревателе проекта

В то же время, новый функционал позволил отказаться от кнопок «Удалить», «Копировать» и «Переименовать», размещённых на самих компонентах в старой версии Обозревателя проекта.

В продолжение работы над «Обозревателем проекта», была добавлена новая сущность «Разделы». Разделы можно назначать для выдачи заданий смежникам или, например, выпуске проектной документации — АР, КЖ, КМ, ИОС, ПБ и т.п., добавить различные номера секций в случае, если здание состоит из однотипных секций, а также, этапы возведения объекта для жилых комплексов.

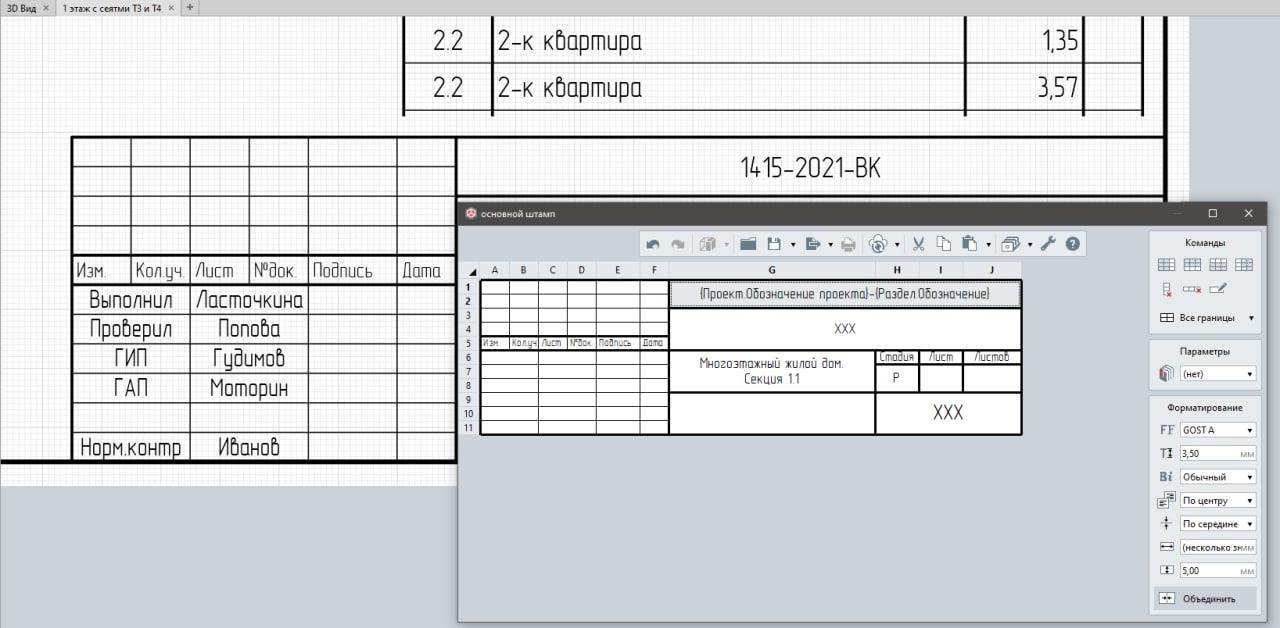

Обращаем внимание, что на разделы можно назначать свои свойства, а также составлять выражения для свойств в случае автоматизации заполнения штампа чертежа.

Автоматизированное заполнение штампа Автоматизированное заполнение штампа

При этом выбрать раздел можно как через Обозреватель проекта, так и через меню «Параметры» Уровня на 3D-виде.

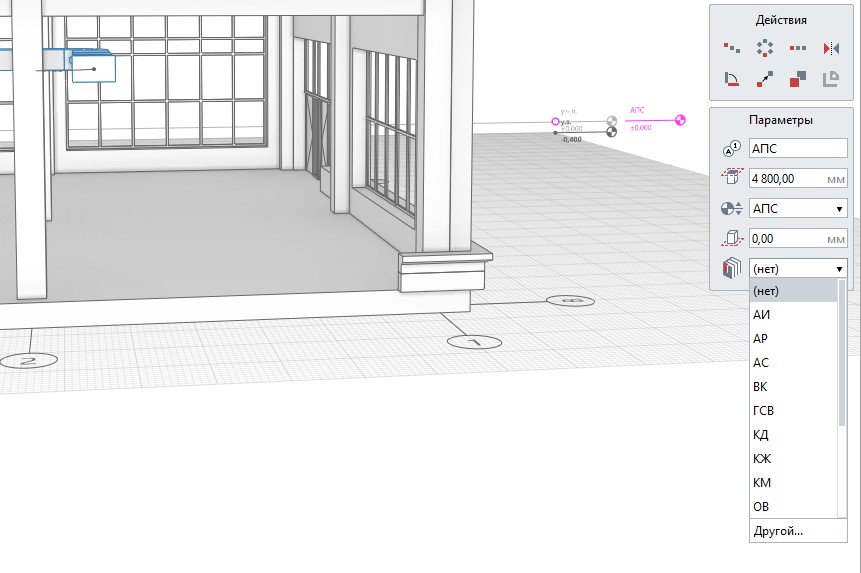

Выбор раздела в меню «Параметры» Выбор раздела в меню «Параметры»

Для ускорения оформления документации, у разделов также появилась расчётная характеристика — Количество чертежей. Эта расчётная характеристика вычисляет количество чертежей, которые отнесены к тому или иному разделу и её можно использовать в формуле для автоматического заполнения надписи в чертежах.

На данный момент задать значение параметра «Раздел» можно следующим сущностям проекта: «Чертёж», «Уровень», «Сборка», «Разрез» и «Фасад», «Спецификация», «Таблица».

В новом выпуске был обновлён инструмент «Объект» в Чертежах. Теперь есть возможность выбрать визуальный стиль не только «Монохром» и «Каркас», но и «Цветной» и «Текстурированный», как у Видов и Аксонометрических видов. А также применять фильтры для Сборок, вставленных на чертеж.  

С помощью новых возможностей, архитектор, например, может выполнить развёртки стен фасадов или помещений и сделать их привлекательными, добавив текстуры. А конструктор сможет показать чертеж объекта, убрав с него лишние элементы чертежа сделав его более информативным.

Рассмотрим ситуацию на примере сложной колонны, когда на чертеже необходимо показать несколько сечений колонны. Теперь, для упрощения отображения металлоконструкций в необходимых ракурсах, проектировщику достаточно лишь размножить вид и применить к каждому необходимый фильтр. В данном примере исключая верхнюю пластину колонны.

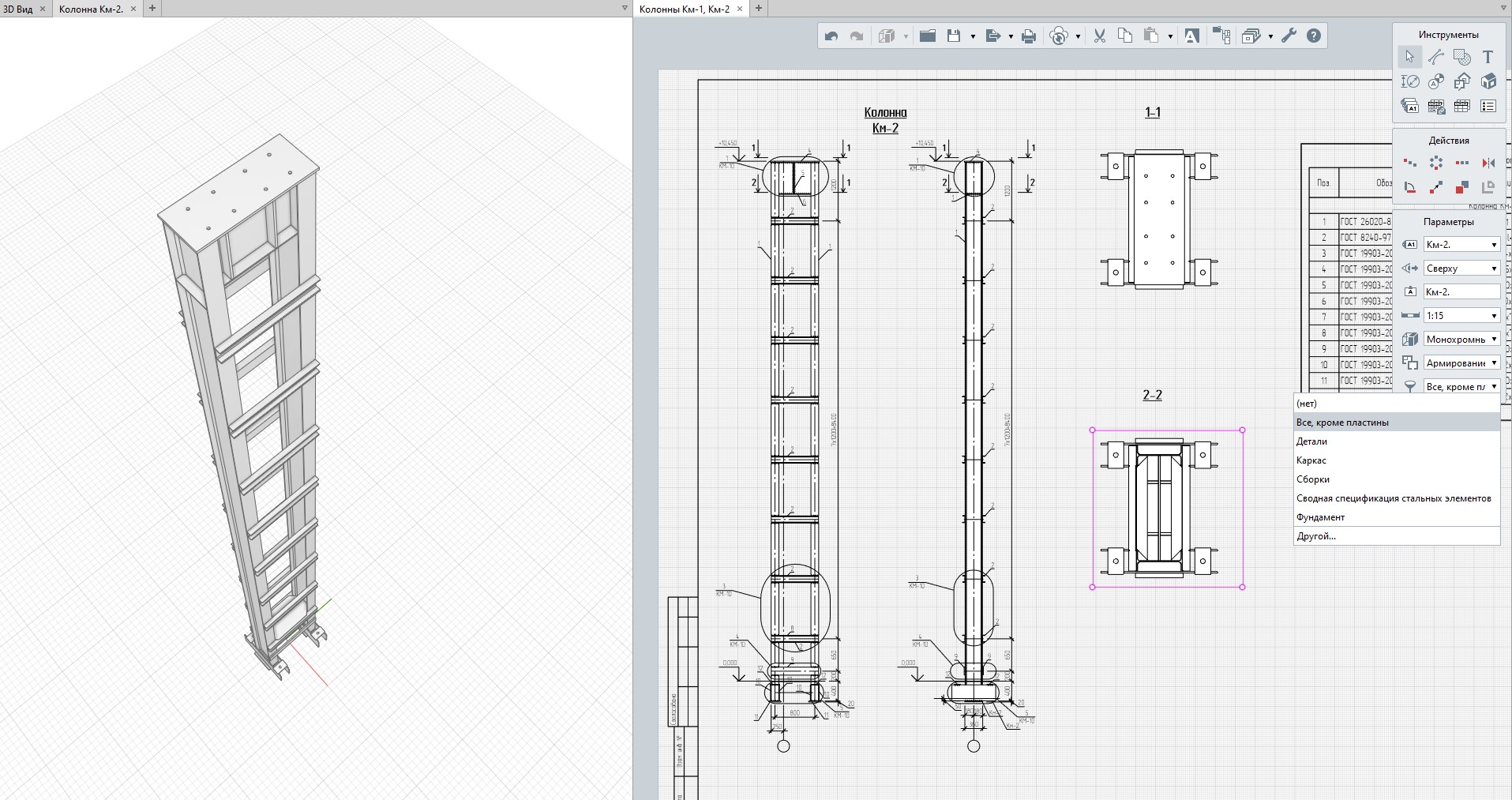

Применение фильтра на сборке для создания сечений двухветвевой металлической колонны КМ-2 Применение фильтра на сборке для создания сечений двухветвевой металлической колонны КМ-2

Огромное развитие в новом релизе получили возможности по оформлению чертежей.

Теперь для каждого вставленного вида можно настроить плоскости сечения и глубины видимости. Это необходимо, чтобы проектировщики могли оформить свой чертёж из одного вида, например, Уровня или Разреза.

Ранее, чтобы сделать план 1-го этажа и план подвесных потолков 1-го этажа, проектировщикам приходилось добавлять на 3D-виде новый уровень и настраивать ему секущую плоскость. Теперь настроить секущую плоскость можно сразу на листе чертежа. И они не будут заменять настройки, которые были сделаны в 3D-виде.

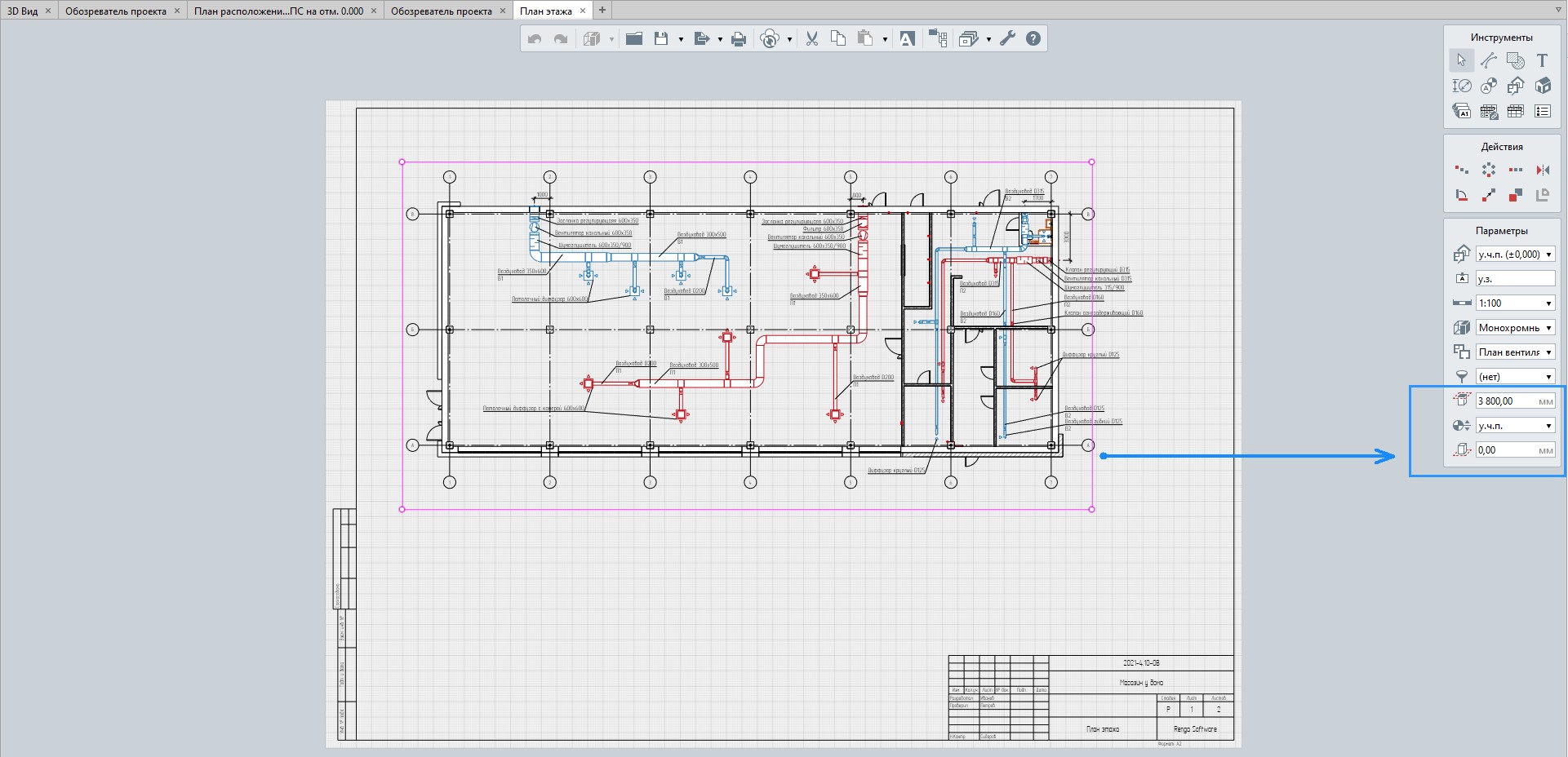

Смещение Плоскости сечения и Плоскости глубины видимости на Виде Смещение Плоскости сечения и Плоскости глубины видимости на Виде

Также была добавлена возможность настройки стиля отображения проёмов. Можно настраивать видимость проёмов и какими типами линий отображать. Благодаря этому стало проще выполнить план отверстий и замаркировать пустой проём на чертеже.

Для крыши была добавлена новая расчётная характеристика – «Полная площадь», т.е. площадь без учёта проёмов и подрезок. Она понадобится архитекторам для заказа материалов на устройство покрытия крыши с учётом запаса на подрезки при строительстве.

Мы видим как с каждым днем растет количество пользователей, применяющих совместную работу в Renga. Именно по этому не останавливается работа по совершенствованию совместной работы и в результате в новом релизе была реализована возможность одновременной работы нескольких проектировщиков с параметрами и свойствами материалов, а также со свойствами многослойных материалов в совместном проекте. Т.е. теперь при синхронизации данные материалов передаются по отдельным параметрам и значениям свойств.

В результате:

- уменьшается количество возможных конфликтов;

- редактирование материалов может происходить совместно, объединяя усилия разных специалистов, так, как это уже сделано в таблицах. Например, один специалист может назначать материалу колонны текстуру, другой в то же время указывать его плотность, а третий изменять штриховку. При синхронизации все данные от специалистов будут внесены в общую модель.

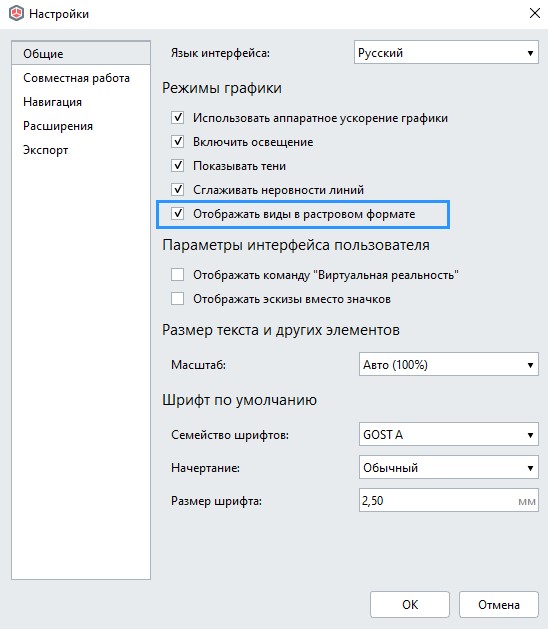

При проектировании крупных объектов и работе с загруженными чертежами возрастает нагрузка на оборудование. В этом случае ради более комфортной работы с чертежами можно включить опцию «Отображать виды в растровом формате». Обратите внимание, по умолчанию настройка выключена.

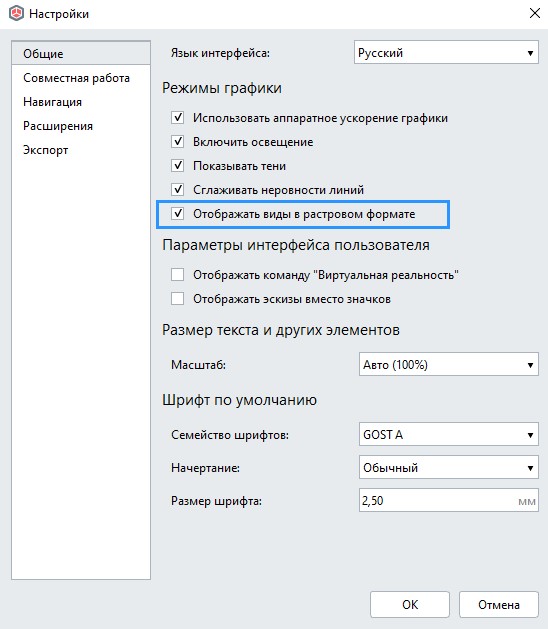

Настройка «Отображать виды в растровом формате» Настройка «Отображать виды в растровом формате»

Принцип действия настройки состоит в том, что Renga обрабатывает виды на чертежах и представляет их в формате растрового изображения, а не векторной графики.

При включенной настройке визуально будет снижена яркость изображения и при максимальном приближении чертежа вы заметите потерю чёткости, но пользователей, работающих с насыщенными чертежами, должна обрадовать более высокая скорость отклика чертежа.

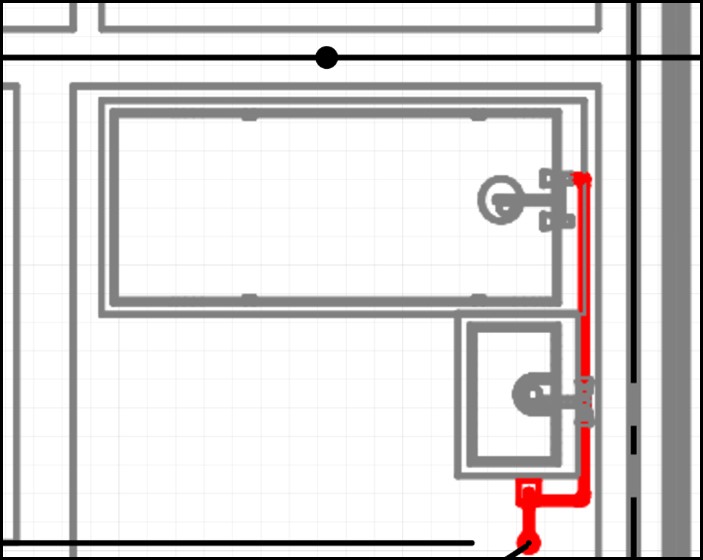

image-0 Векторная графика (Настройка выключена)

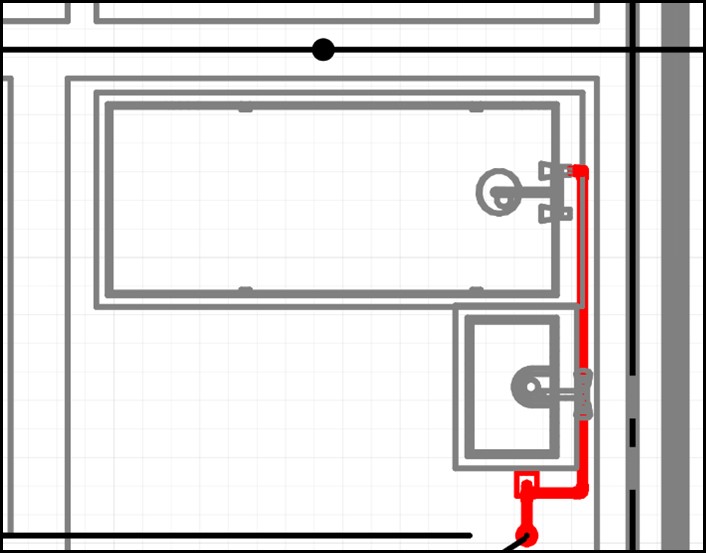

image-1 Растровая графика (Настройка включена)

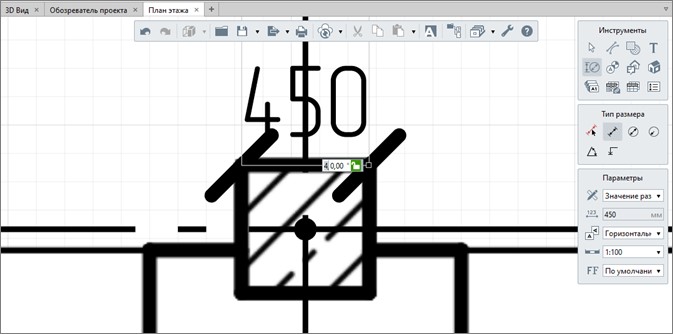

Несмотря на изменение формата отображения с вектора на растр, на видах сохраняется функция привязки к характерным точкам. Это ли не магия?!

Сохранение привязок к характерным точкам Сохранение привязок к характерным точкам

Теперь перейдем к спецификациям. В спецификации стало возможным экспортировать их и создавать из них таблицы. Благодаря им можно, например, отслеживать изменение количества материалов и оборудования в проекте, а затем, составлять сравнительные ведомости.

Напомним, раньше можно было скопировать ячейки в спецификации и их можно было вставить либо в подготовленную таблицу, либо как таблицу в Обозревателе проекта.

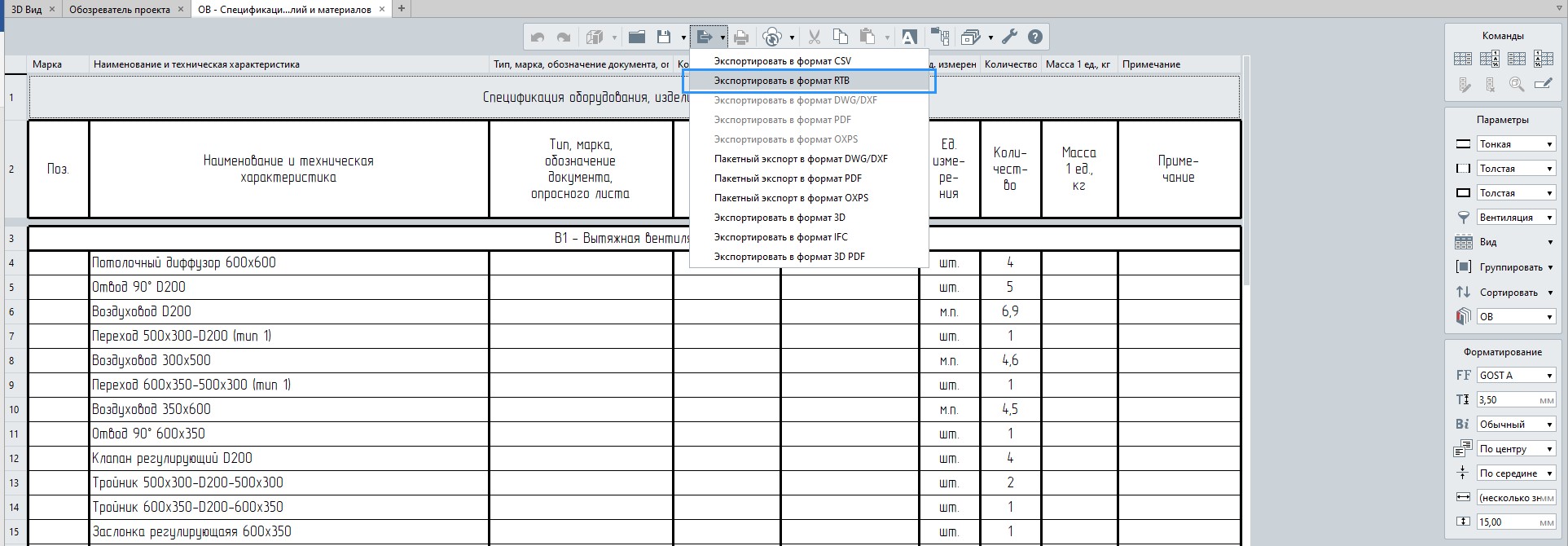

Теперь скопированные ячейки спецификации нельзя вставить в Обозреватель проекта, но можно экспортировать спецификацию в формат RTB, а затем вставить как таблицу в тот же или другой проект.

Экспорт спецификации в формат RTB Экспорт спецификации в формат RTB

При импорте таблица формируется автоматически с сохранением форматирования всех ячеек и данных, а её название будет соответствовать названию файла.

К слову сказать, все новые функциональные возможности Renga напрямую связанны с запросами пользователей в ServiceDesk, и компания надеется, что они помогут еще больше автоматизировать ваши задачи по работе над проектами.

Скачивайте Renga если вы еще не пробовали её в своей работе.

Обновляйте Renga, если вы уже являетесь пользователями.

Авторы: Брылёва Ирина и Кирьян Евгений, маркетинг-менеджеры по продукту Renga.
