Обзор библиотеки систем и материалов для индивидуального жилищного строительства
Компания ПЕНОПЛЭКС разработала новый раздел библиотеки для Autodesk Revit- Библиотеку систем и материалов для индивидуального жилищного строительства. Файл разработан как каталог в виде файла проекта в формате *.rte в версии Revit 2020 года и более новых версиях. Каталог содержит все выпускаемые на данный момент продукты компании. В нем содержится более 100 материалов:
· экструзионный пенополистирол ПЕНОПЛЭКС®,
· гидроизоляционные ПВХ-мембраны PLASTFOIL®,
· профилированные мембраны PLASTGUARD®, с
· теклохолст PLASTFOIL CANVAS®,
· геотекстиль TERRAISOL®,
· клей-пена PENOPLEX® FASTFIX®
· ПВХ-металл PLASTFOIL® FERROPLAST®

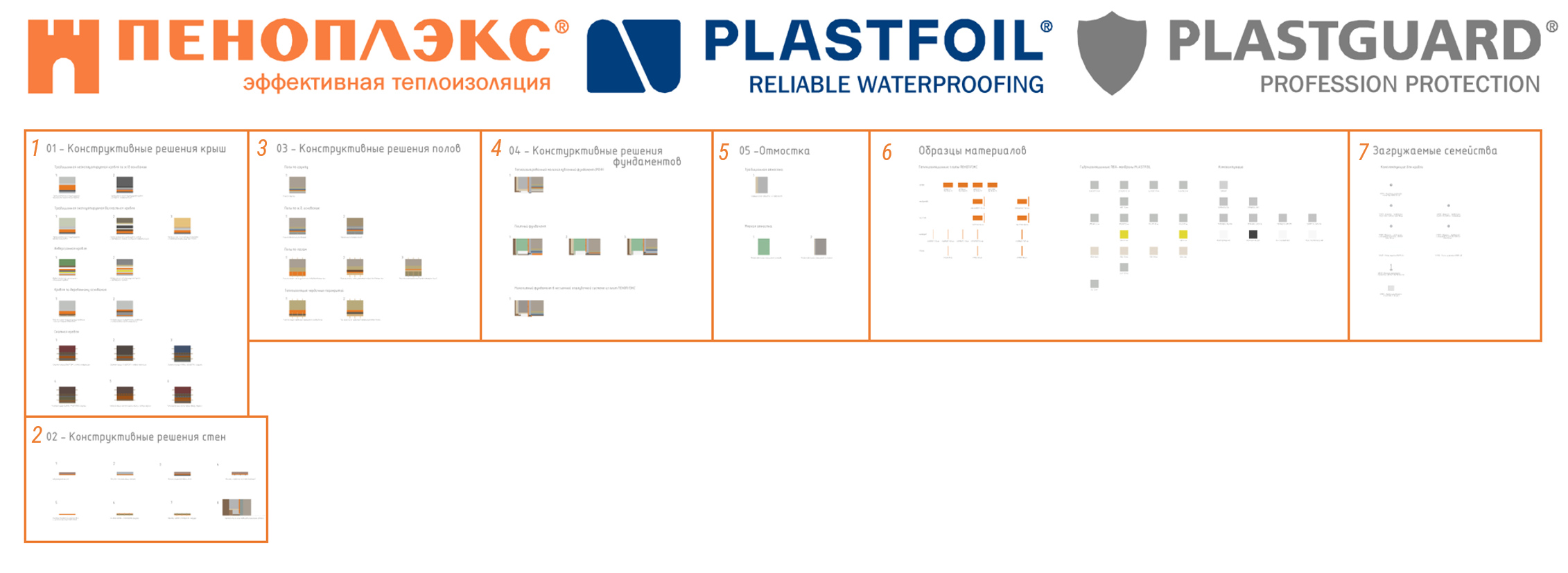

С использованием материалов компании в каталоге разработаны конструктивные решения с использованием системных и загружаемых семейств. Рассмотрим подробнее структуру библиотеки. Ниже представлен общий вид библиотеки, на котором выделены несколько групп:
Рассмотрим подробнее каждую группу
1. Конструктивные решения крыш – 15 решений.
Все кровельные решения объединены по типу и назначению в несколько подгрупп:
· Традиционная неэксплуатируемая кровля по ж/б основанию
· Традиционная эксплуатируемая балластная кровля
· Инверсионная кровля
· Кровля по деревянному основанию
· Скатная кровля
Все кровельные системы ПЕНОПЛЭКС наполнены необходимыми параметрами и содержат описание системы, область применения, и технические характеристики и др.

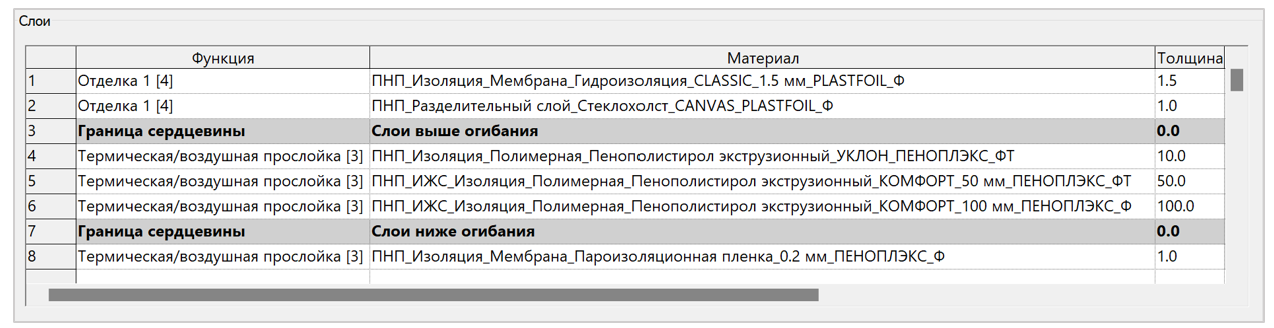

Системы плоских кровель представлены в виде прямоугольных параллелепипедов с основанием 2х2м. Основание кровельной системы создано с помощью инструмента «Перекрытие» – для монолитных железобетонных оснований и с помощью инструмента «Балка» – для конструкций скатных крыш и крыш по деревянному основанию. Верхняя часть кровельного пирога создана с использованием инструмента «Крыша» и содержит все слои конструкции выше основания. Каждый из типоразмеров имеет определенное количество слоев, из которых складывается общая толщина конструкции. Каждому слою присвоен материал из библиотеки компании ПЕНОПЛЭКС. Ниже представлена структура слоев для системы традиционной неэксплуатируемой механически закрепляемой кровли:
2. Конструктивные решения стен – 8 решений:
· Штукатурный фасад
· Фасады с декоративной плиткой
· Фасад с кирпичной облицовкой
· Фасады с отделкой панелями (сайдинг)
· КАРКАС КОМБО с ПЕНОПЛЭКС изнутри
· КАРКАС КОМБО с ПЕНОПЛЭКС снаружи
· Теплоизоляция стен подвалов и цокольных этажей
Решения представлены системными семействами категории «Стена». Для стен также, как и для крыш выполнено раздельное моделирование оснований и внешней отделки. Такой подход позволят использовать системные решения ПЕНОПЛЭКС с любым подходящим видом основания. Основания представляют собой системные семейства стен, выполненные из таких материалов как: кирпич, монолитный железобетон, фундаментный бетонный блок, стеновой бетонный блок. Внешняя отделка представляет собой системные семейства стен, включающие в себя клеевой слой, теплоизоляцию, отделочные материалы и тд.

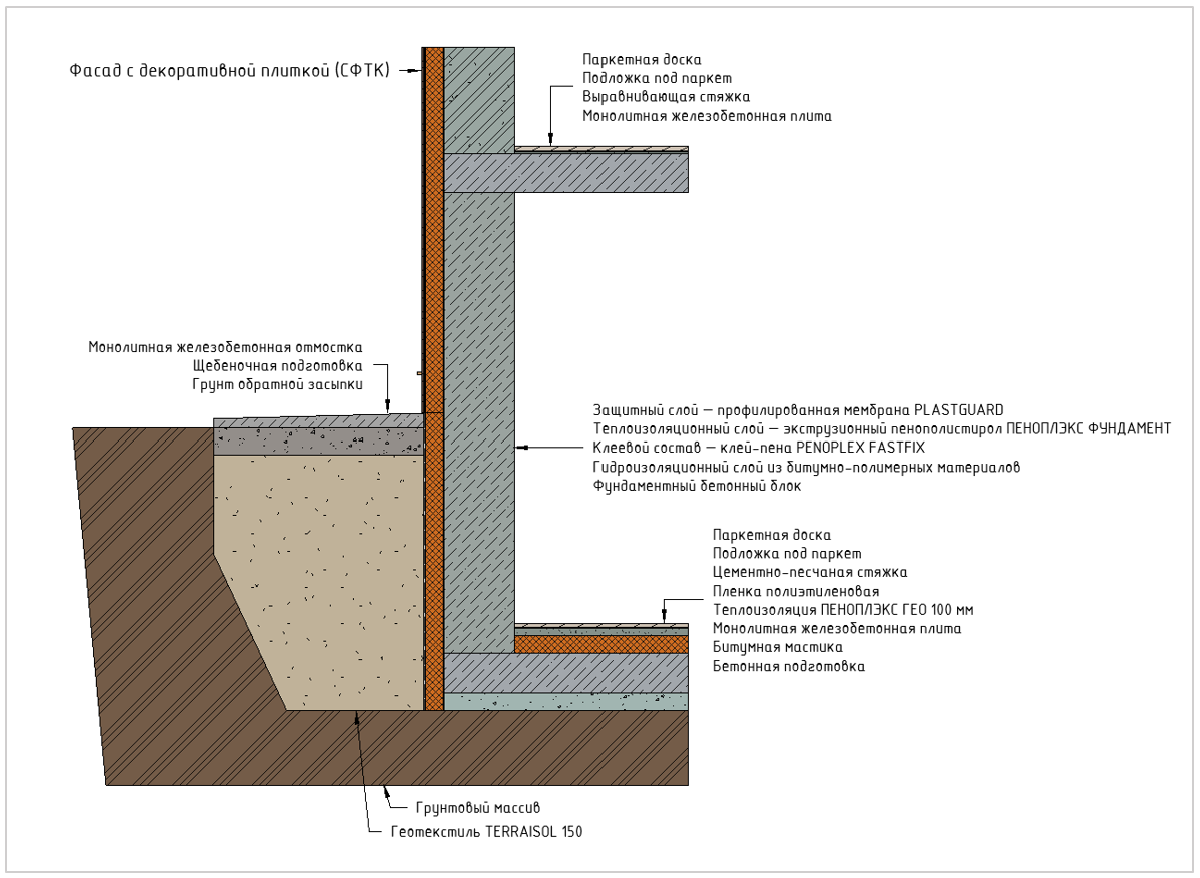

Для моделирования стен цокольных этажей было выполнено моделирование узла с фундаментной плитой. Отображены основные примыкания конструкций. Можно использовать в проекте как узел конструкции целиком, так и скопировать только необходимые элементы. Ниже представлен разрез для решения теплоизоляции стен подвалов и цокольных этажей:

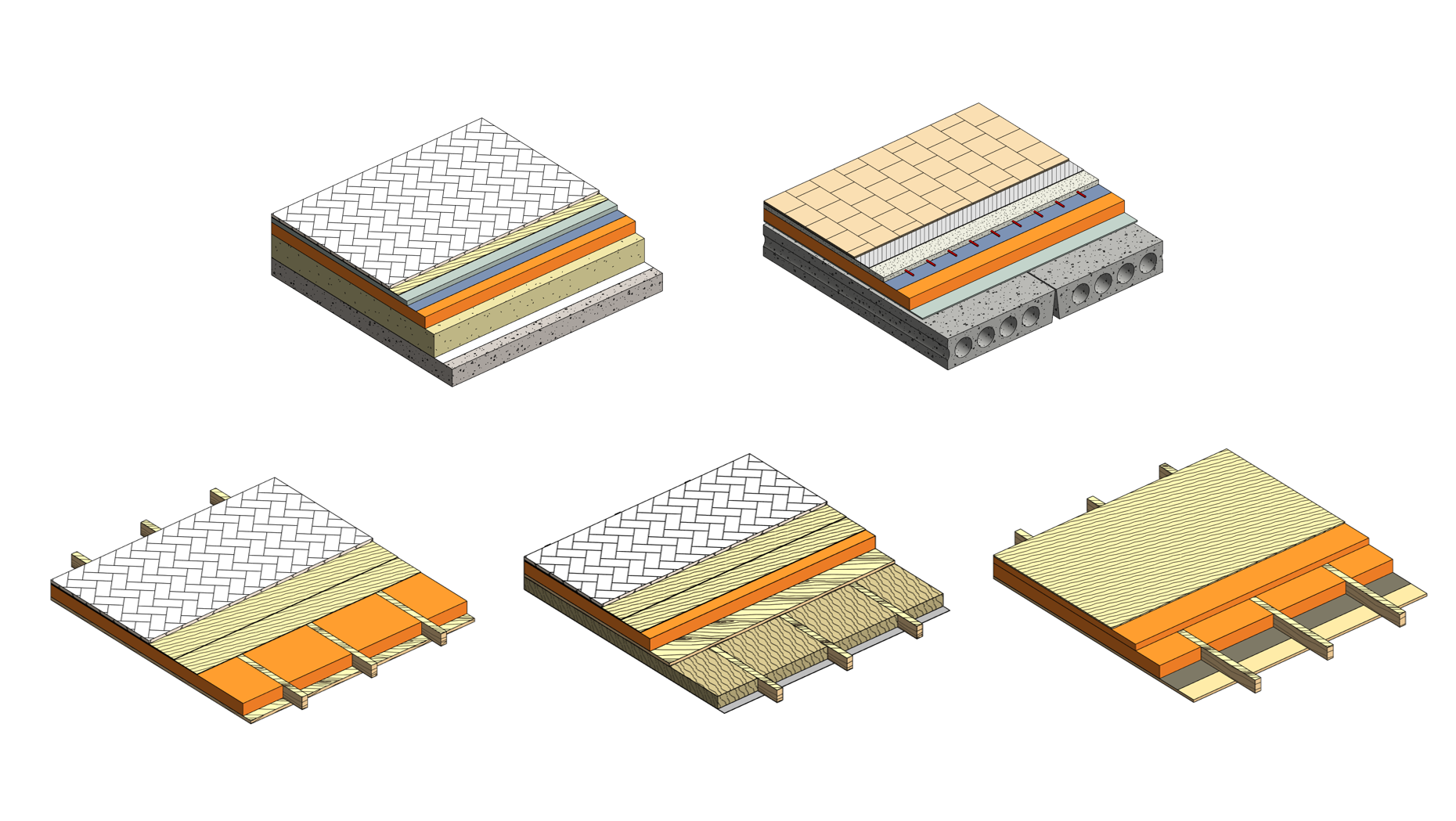

3. Конструктивные решения полов – 8 решений, которые объединены по типу и назначению в несколько подгрупп:
· Полы по грунту
· Полы по ж.б. основанию
· Полы по лагам
· Теплоизоляция чердачных перекрытий

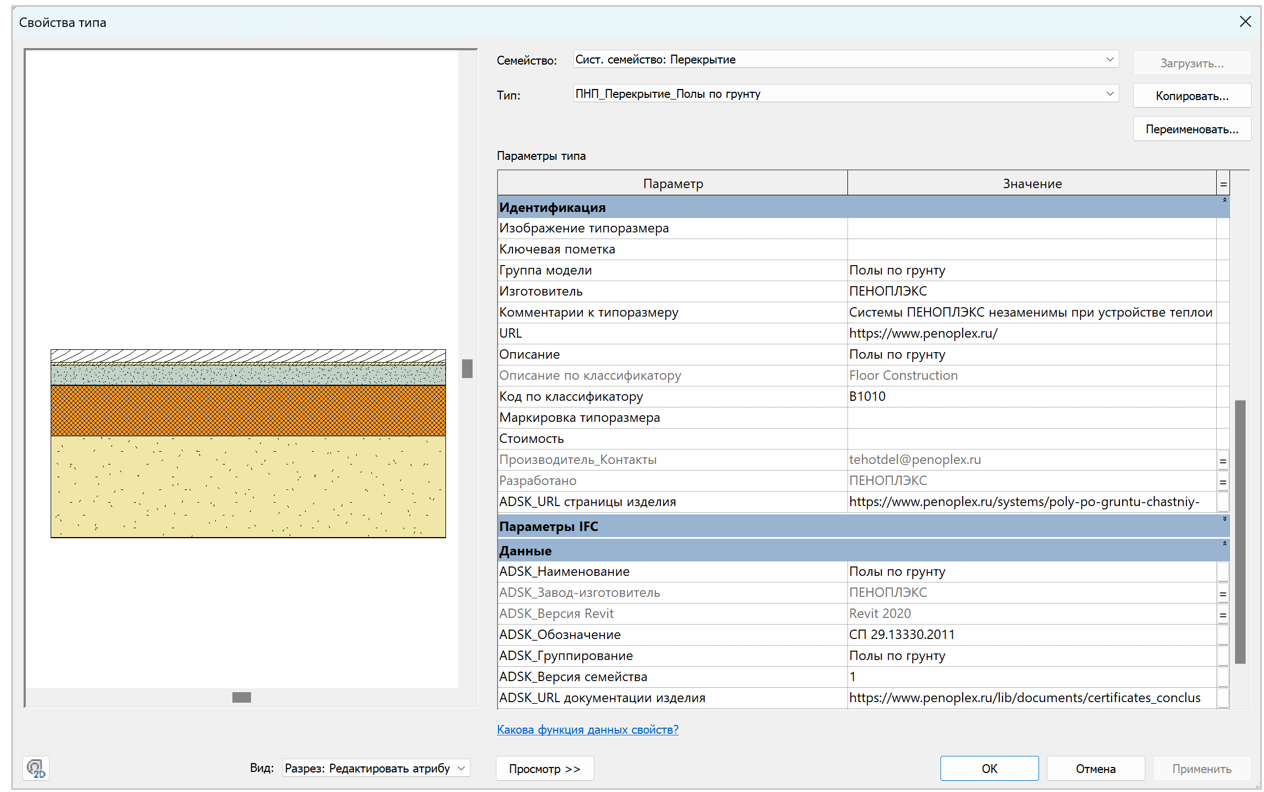

Аналогично предыдущим конструкциям для полов также выполнено раздельное моделирование оснований и внешней отделки. Каждый тип системного семейства в библиотеке обладает большим числом параметров, позволяющих идентифицировать систему и получить подробную информацию о техническом решении. Ниже представлен пример заполнения параметров для системы пола по грунту:
4. Конструктивные решения фундаментов – 5 решений, которые объединены в следующие группы:
· Теплоизолированный малозаглубленный фундамент (МЗФ)
· Плитный фундамент
· Монолитный фундамент в несъемной опалубочной системе из плит ПЕНОПЛЭКС

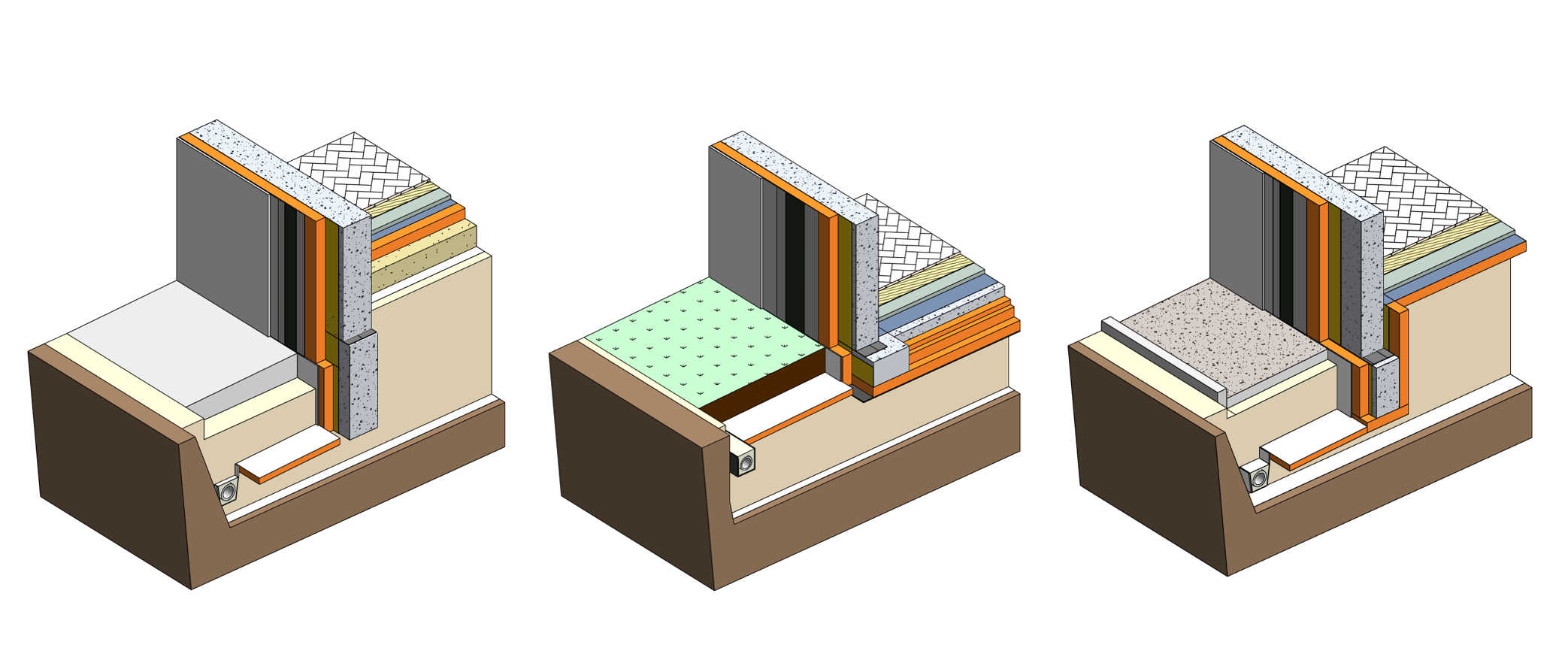

Моделирование конструктивных решений фундаментов в библиотеке выполнено с использованием нескольких категорий семейств: стен, перекрытий, фундаментов, топографии и моделей в контексте. Узлы фундаментов можно использовать для ознакомления с конструкцией и для интеграции в проект необходимых типоразмеров.

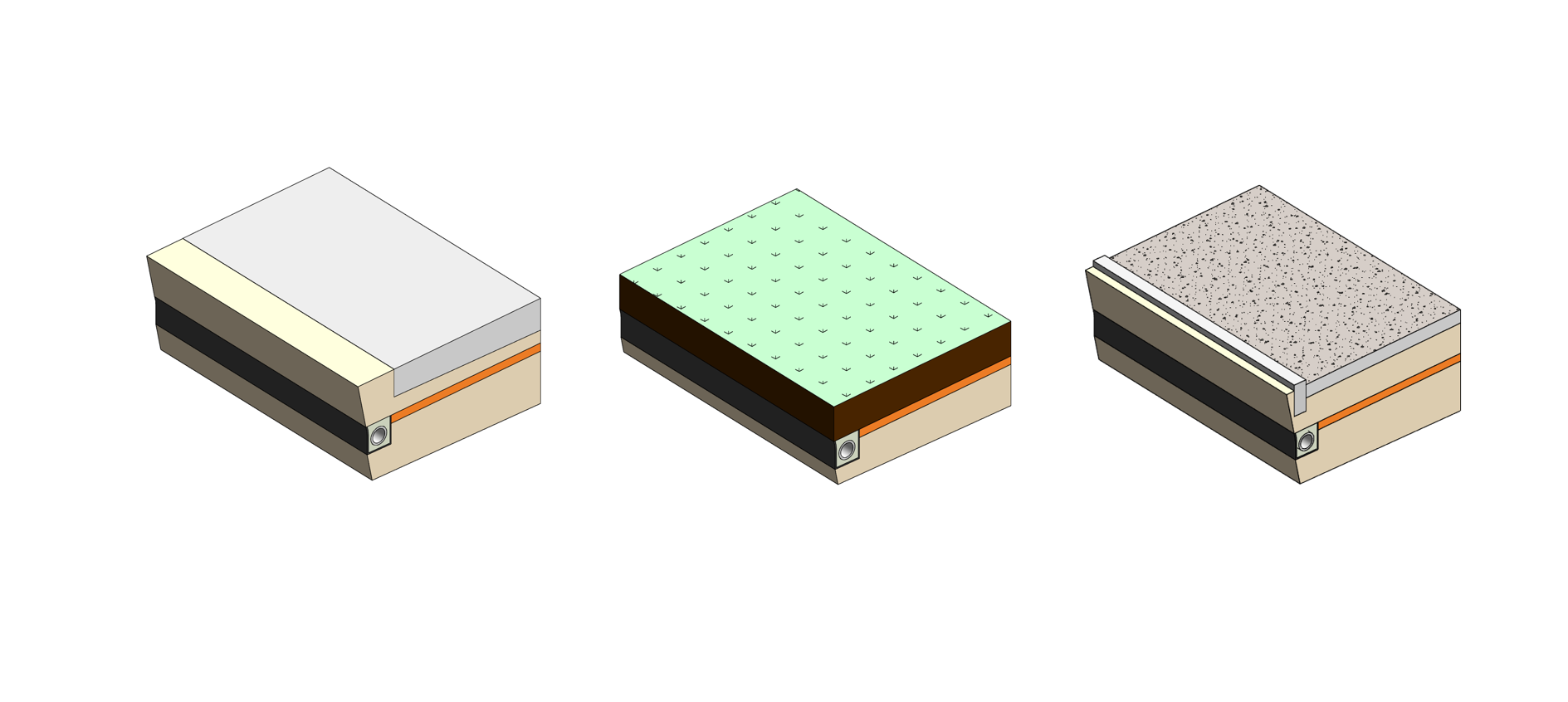

5. Отдельной группой на 3D виде представлены отмостки, среди которых есть как традиционное решение с жб покрытием, так и варианты мягкой отмостки с покрытием из травы или гравия.
Моделирование основной части отмостки выполнено инструментом «Крыша» для возможности добавления уклона элементу. Нижележащие слои, в том числе, элементы дренажа выполнены моделью в контексте.

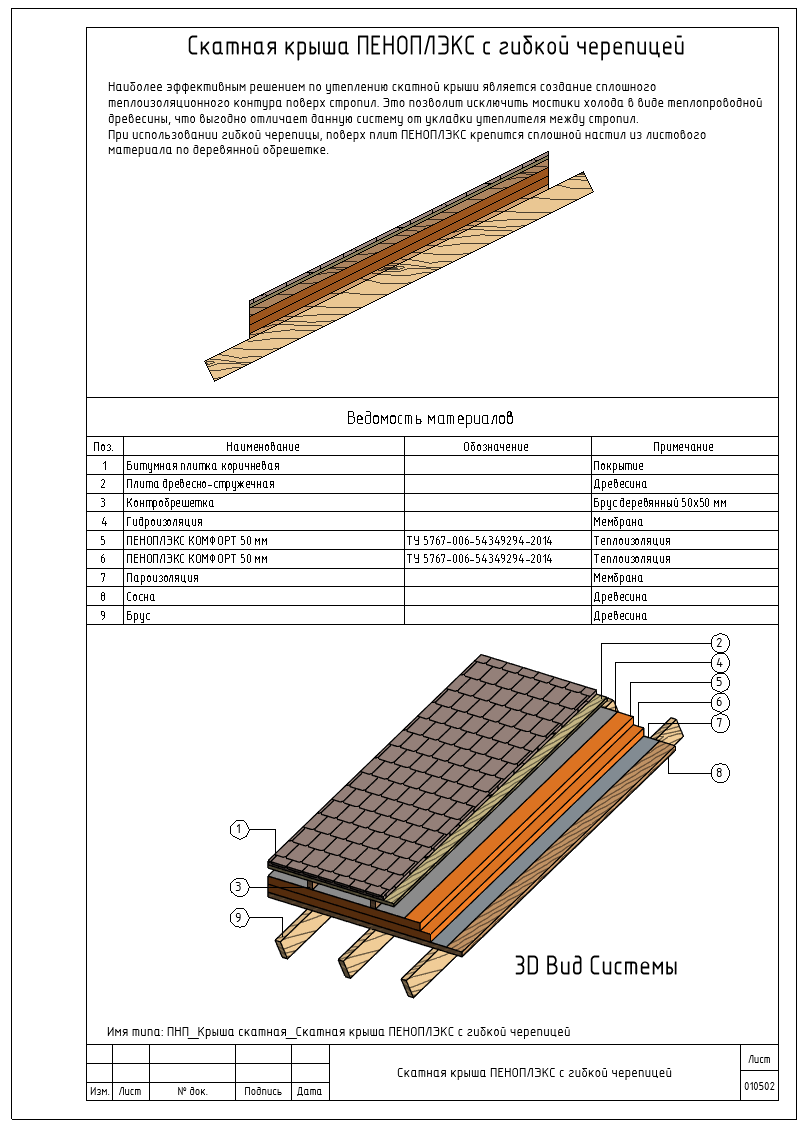

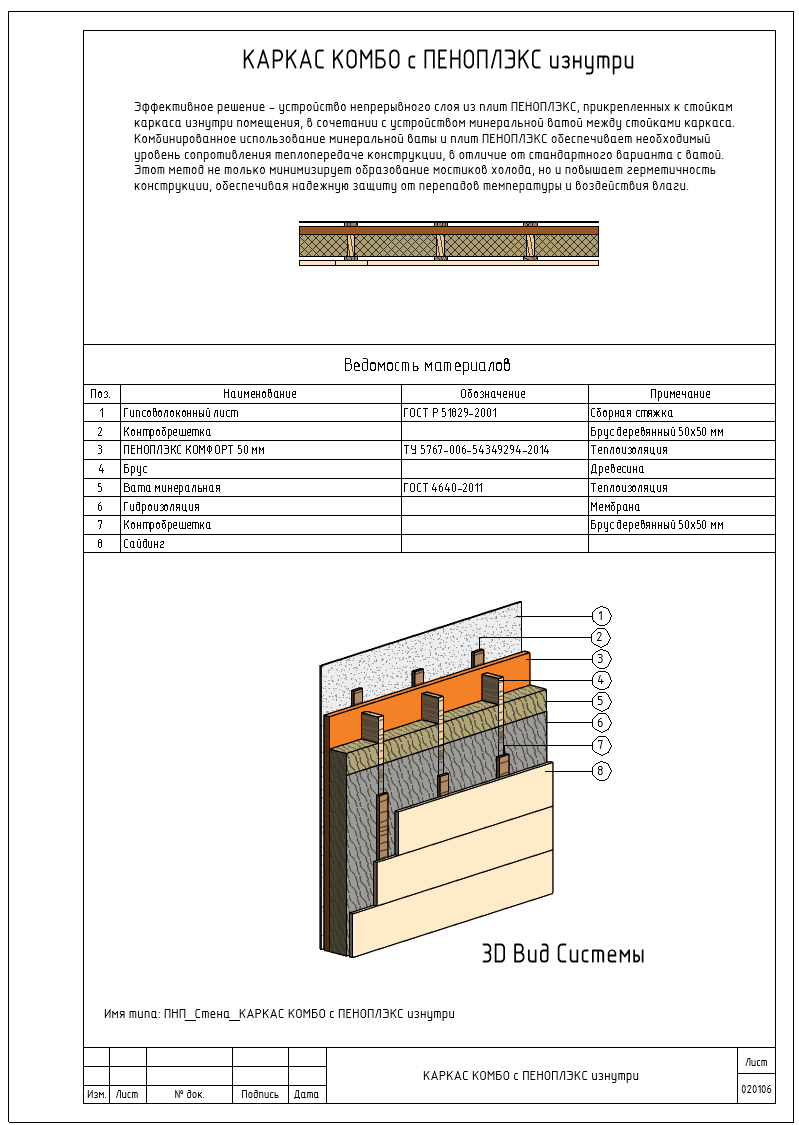

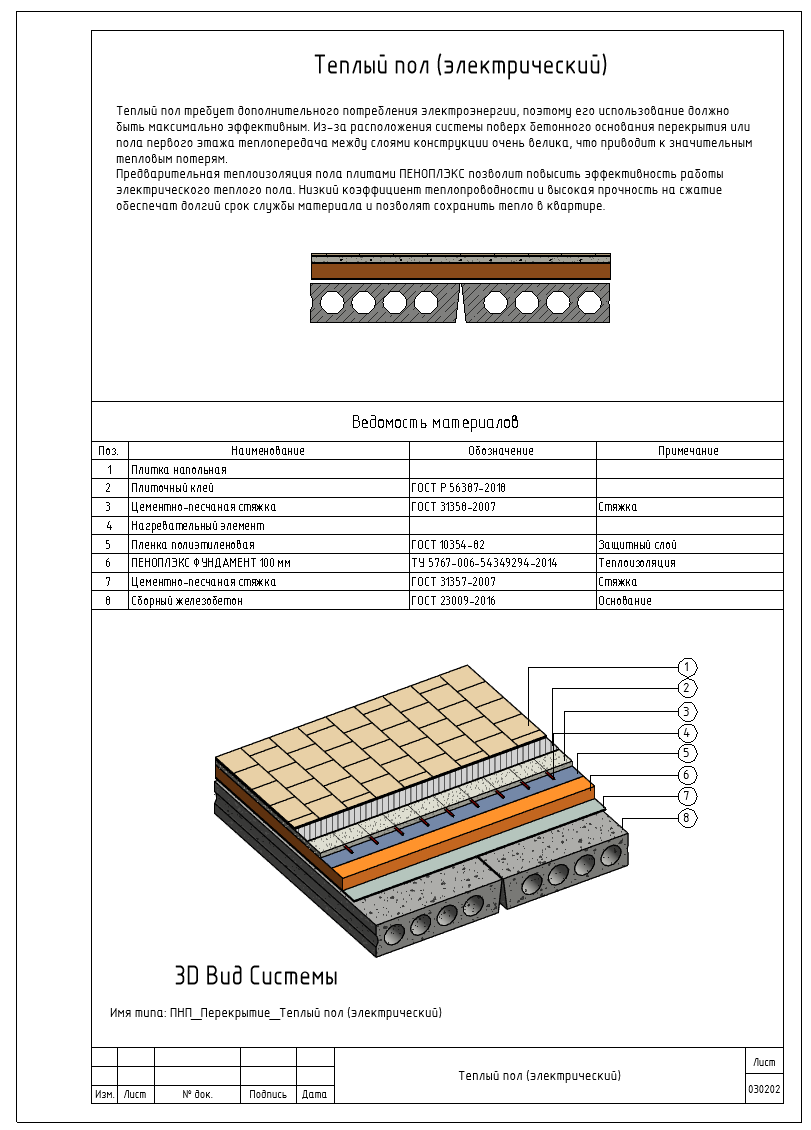

Для всех конструктивных решений в библиотеке оформлены графические материалы, которые позволяют получить краткую информацию о системе и сразу увидеть ведомость материалов, со всеми используемыми материалами в конструкции. Графические материалы находятся в разделе «Листы» в диспетчере проекта. Ниже представлены примеры оформленных листов для некоторых систем:

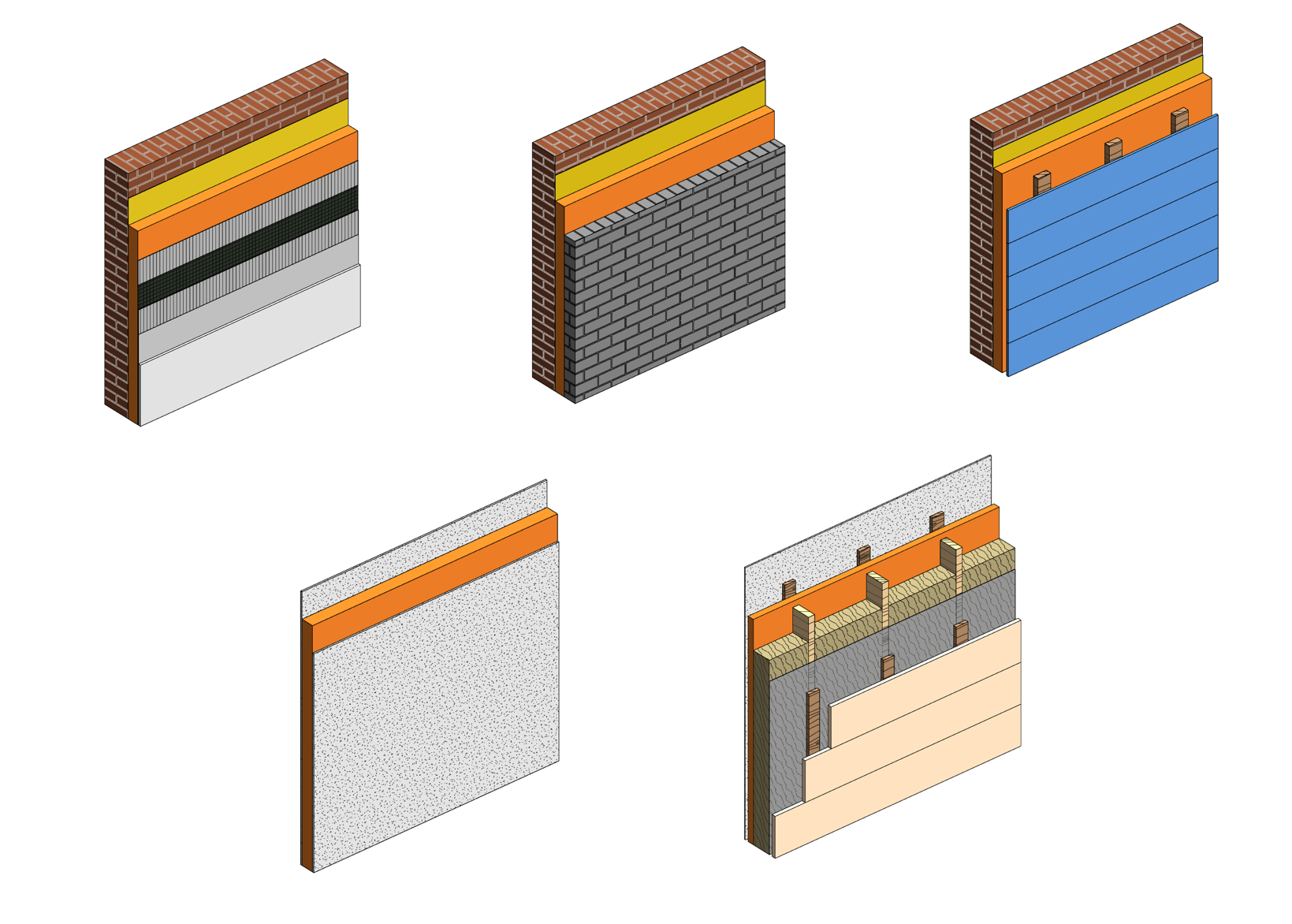

6. На 3D виде также представлены образцы материалов – это однослойные конструкции стен и крыш, которым назначен определенный материал из библиотеки.

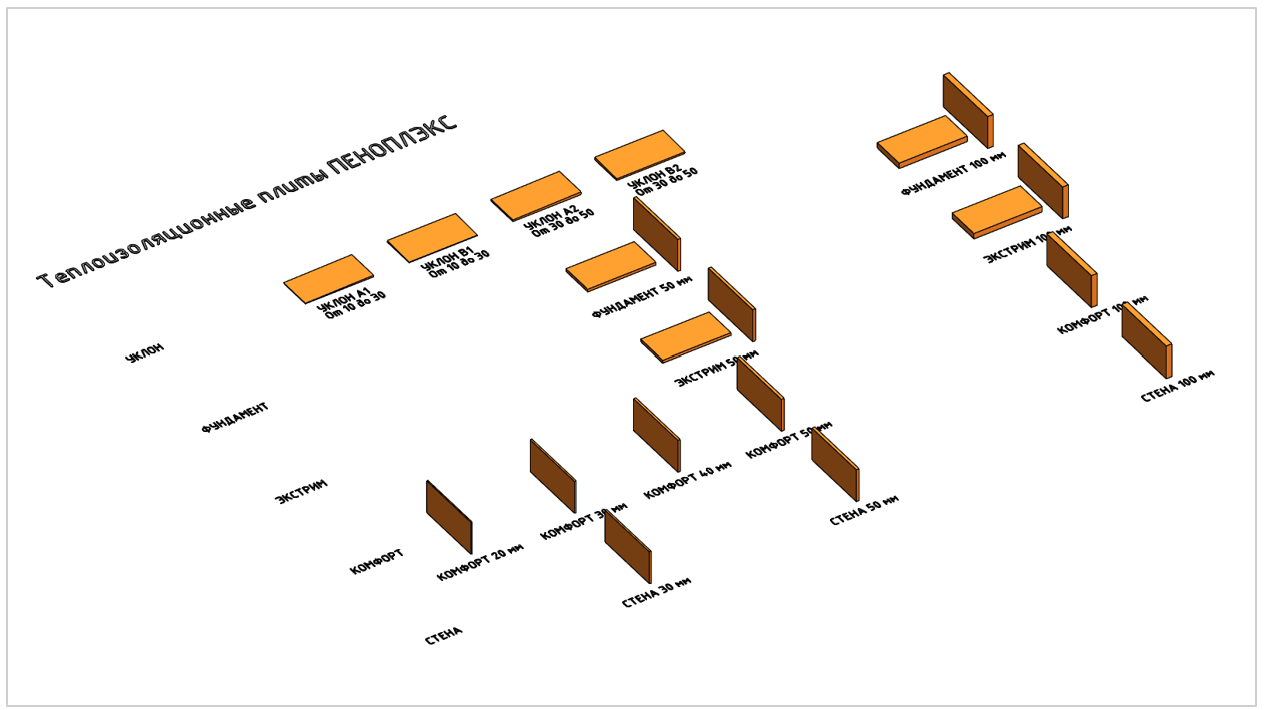

В линейке теплоизоляционных плит ПЕНОПЛЭКС есть марки, которые, как правило, используются в промышленном гражданском строительстве и марки, которые предназначены для индивидуального жилищного строительства. В данной библиотеке по умолчанию в конструкциях используются последние, они же представлены в виде образцов материалов:

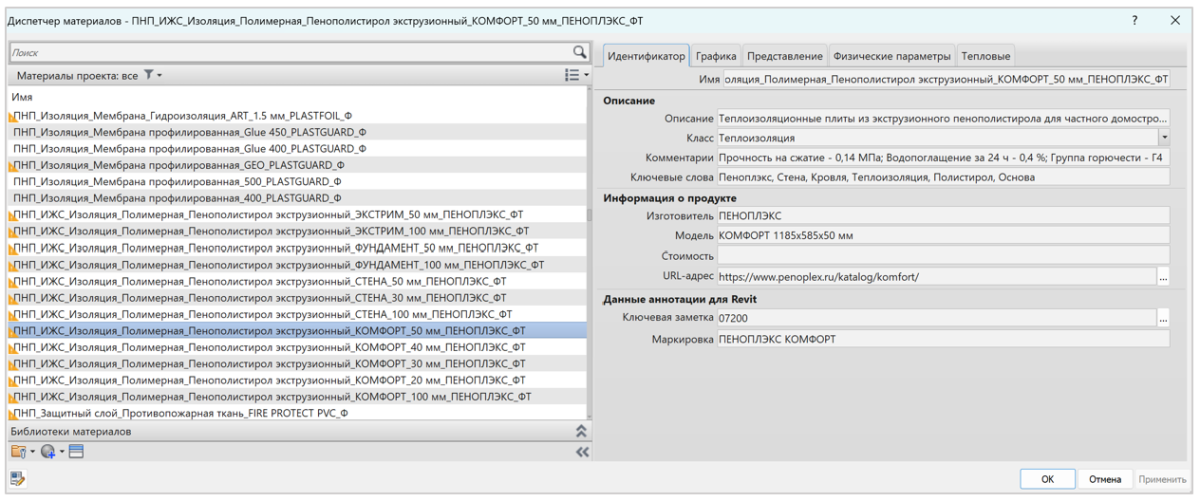

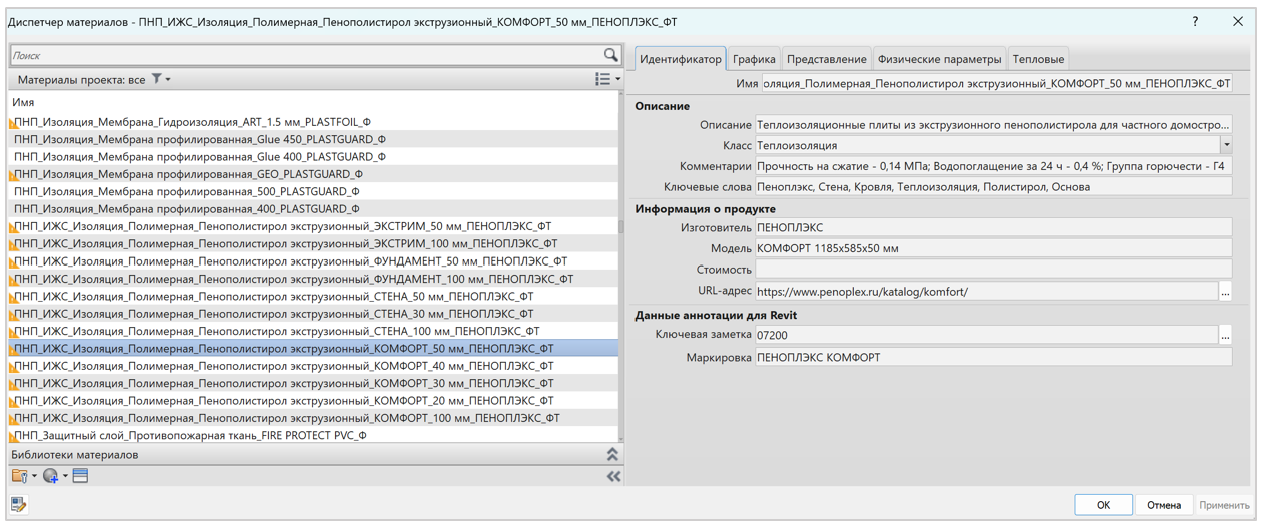

При необходимости марку Пеноплэкса, как и любой другой материал в конструкции, можно заменить через редактирование структуры слоев. Все марки теплоизоляционных плит Пеноплэкс доступны в диспетчере материалов:
У всех материалов из библиотеки есть префикс «ПНП», для розничных плит Пеноплэкса используется двойной префикс «ПНП_ИЖС». Общее наименование материалов происходит по следующей схеме: Код автора (префикс), категория материала, подкатегория материала, тип материала, марка материала с толщиной, производитель материала, определение наличия тепло и физических параметров. У материалов заполнены физические и тепловые параметры, настроена графика и представление в соответствии со стандартом. В идентификаторе содержится подробное описание материала, а также указаны расширенные параметры, например, для плит ПЕНОПЛЭКС внесены данные: прочности на сжатие, водопоглощения за 24 ч. и группы горючести.
Также на 3D виде представлены образцы гидроизоляционной ПВХ мембраны PLASTFOIL и различные комплектующие.

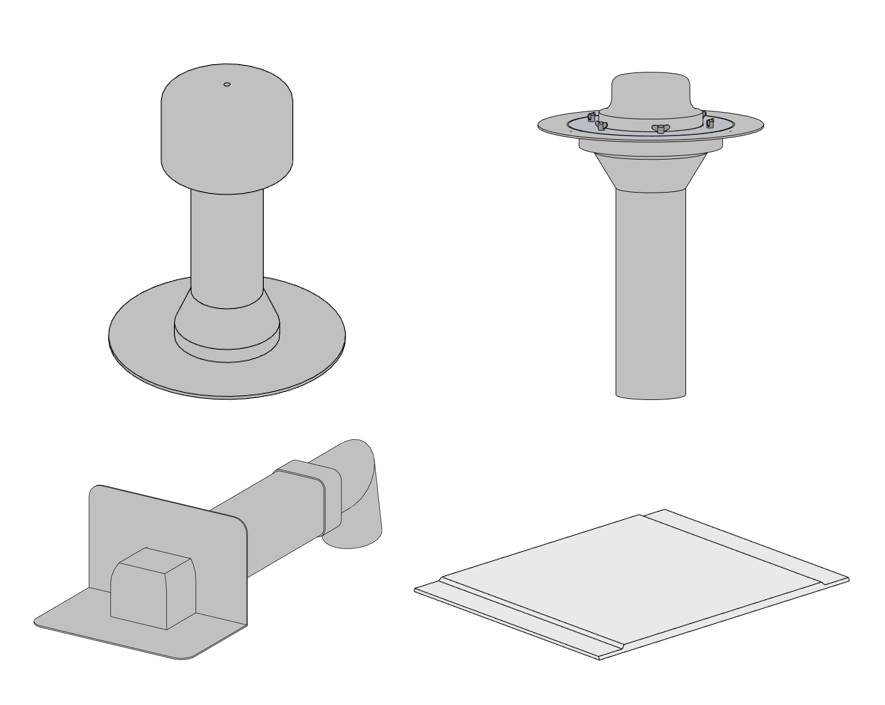

7. Последний раздел включает в себя загружаемые семейства кровельных комплектующих.
Загружаемые семейства библиотеки создаются во внешних файлах с расширением ".rfa" и легко импортируются в проектыВ семействах используются материалы стандартной библиотеки Autodesk. Геометрия семейств разработана в трех уровнях детализации, созданы элементы УГО (условно-графического отображения).
Для использования системных решений компании ПЕНОПЛЭКС в своем проекте, необходимо:
• скачать библиотеку систем ПЕНОПЛЭКС
• открыть библиотеку вместе с вашим проектом
• перейти на вид: О_АР_000010_Вид для копирования_О_3D,
• на 3D пространстве найти необходимый раздел
• осуществить копирование необходимого элемента из библиотеки в свой проект
Все решения в библиотеке выполнены с учетом стандартов моделирования и оформления в Revit. Все BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны:
— На сайте компании ПЕНОПЛЭКС в разделе BIM проектирование.
— На странице компании ПЕНОПЛЭКС на BIMLIB.
Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом. Мы нацелены на дальнейшее развитие и расширение BIM-библиотек материалов и систем ПЕНОПЛЭКС.
