Обзор BIM-моделей акриловых ванн компании Cersanit
![Обзор BIM-моделей акриловых ванн компании Cersanit](/uploads/blogs/2021-06/cersanit_60b766fbf1916.jpg)
Cersanit является одним из крупнейших производителей настенной плитки, керамогранита и готовых комплексных решений для ванных комнат. Компания использует новейшие технологии и создает инновационные решения, которые отвечают запросам клиентов. Использование в работе передовых программных продуктов, в том числе BIM-моделирования, оставляет больше возможностей для новых идей, а также предоставляет потребителям прогрессивную продукцию.
Компанией BIMLIB были разработаны BIM-модели сантехнических приборов для производителя керамической плитки и санитарной керамики – компании Cersanit. Семейства разработаны в следующих подвидах:
- унитазы – керамические напольные и подвесные;
- раковины и комплектующие – керамические подвесные (от 50 cм до 60 cм), встраиваемые (от 55 cм до 80 cм), угловые;
- акриловые ванны и комплектующие (от 150 см до 170 см), панели для ванн;
- мебель для ванны – тумбы под раковины напольные и подвесные (от 50 см до 80 см);
- сеты (комплекты) – унитазы настенные с встраиваемой инсталляцией в стену, раковины в комплекте с пьедесталами и полупьедесталами, подвесными тумбами;
- керамическая плитка для внутренней и наружной отделки помещений.
В этом техническом обзоре мы рассмотрим набор моделей акриловых ванн, разработанный в виде загружаемых семейств категории «Сантехнические приборы» формата RVT для Revit. Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2017.
![image-0](/uploads/blogs/2021-06/1_60b75b2a8bcc7.png?size=0x-)

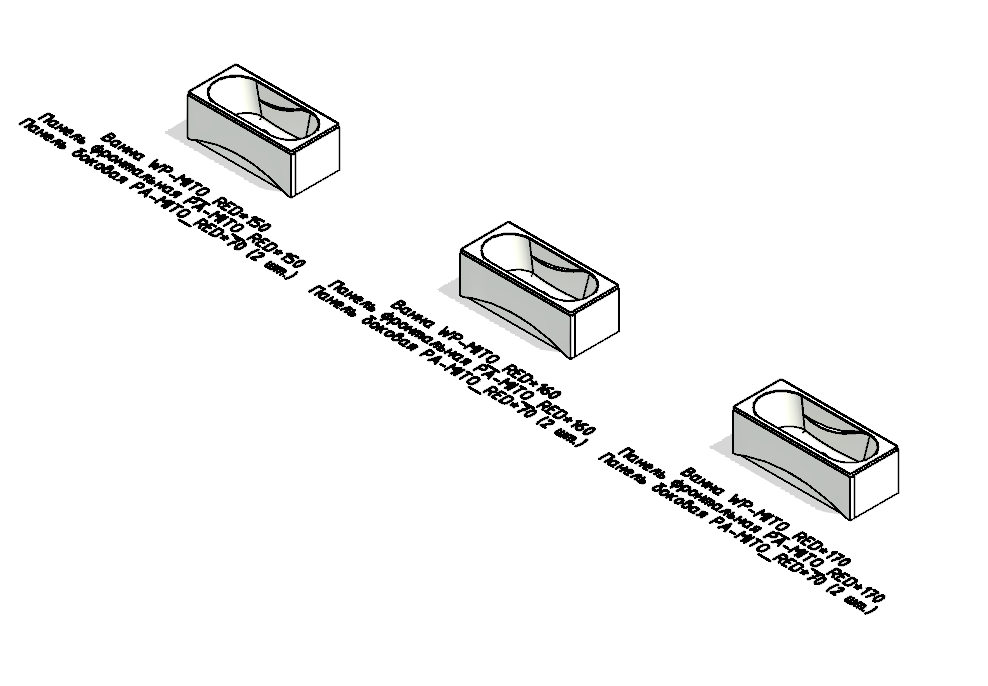

Семейства приборов Cersanit сделаны максимально удобными для пользователей. Всего разработано 3 семейства акриловых ванн длиной 150, 160 и 170 см в формате RFA. Каждая ванна оснащена декоративными пластиковыми панелями (одной фронтальной и двумя боковыми).

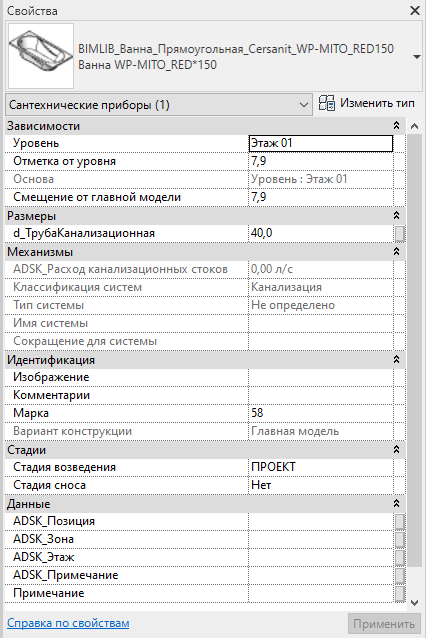

Как и для других сантехнических приборов, в свойствах модели, кроме геометрических характеристик, есть параметры подключения к сети канализации: диаметр подключения трубы, расход канализационных стоков, а также общие параметры идентификации изделия для заполнения спецификаций, ведомостей и прочего.
![image-0](/uploads/blogs/2021-06/2_60b75c6b78a7f.png?size=0x-)

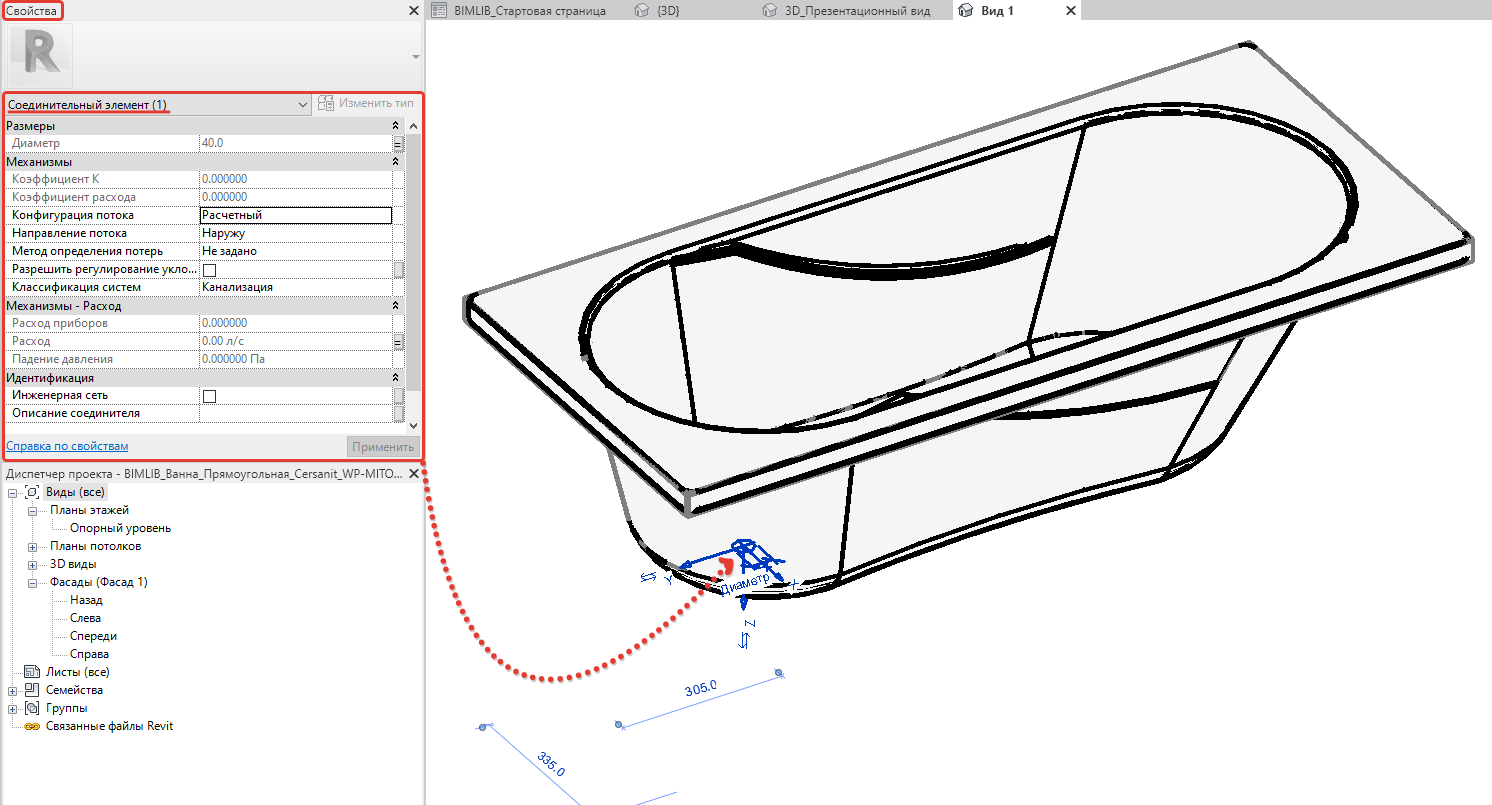

Кроме того, в семействах, в местах подключения, добавлены соединительный элемент с указанием параметров механизмов: величины падения давления, показания приборов учёта, конфигурации канализационной сети. Это даёт возможность использовать семейства не только в архитектурном разделе, но и при проектировании инженерных сетей на различных стадиях.
![image-0](/uploads/blogs/2021-06/3_60b75cf0b825c.png?size=0x-)

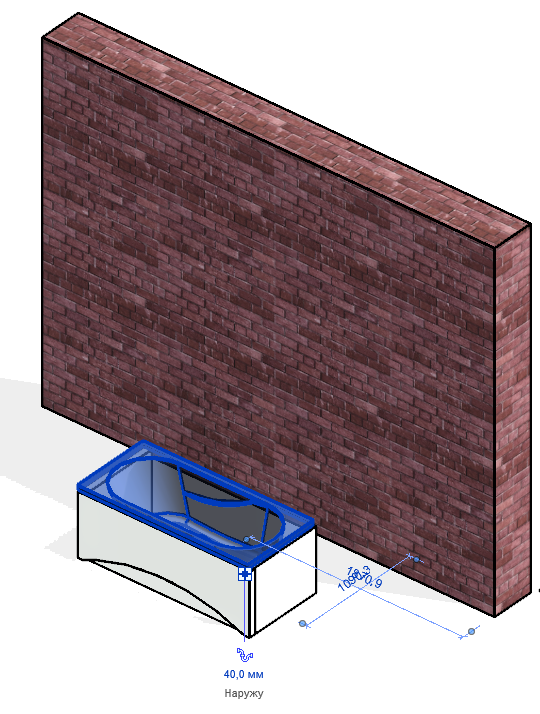

В плане позиционирования пользователю будет удобно разместить модель не только перетаскиванием, но и более точно, используя изменяемые привязки к конструктивной основе – стене. Для этого необходимо выделить модель и задать нужные координаты её размещения.
![image-0](/uploads/blogs/2021-06/4_60b75d37aff01.png?size=0x-)

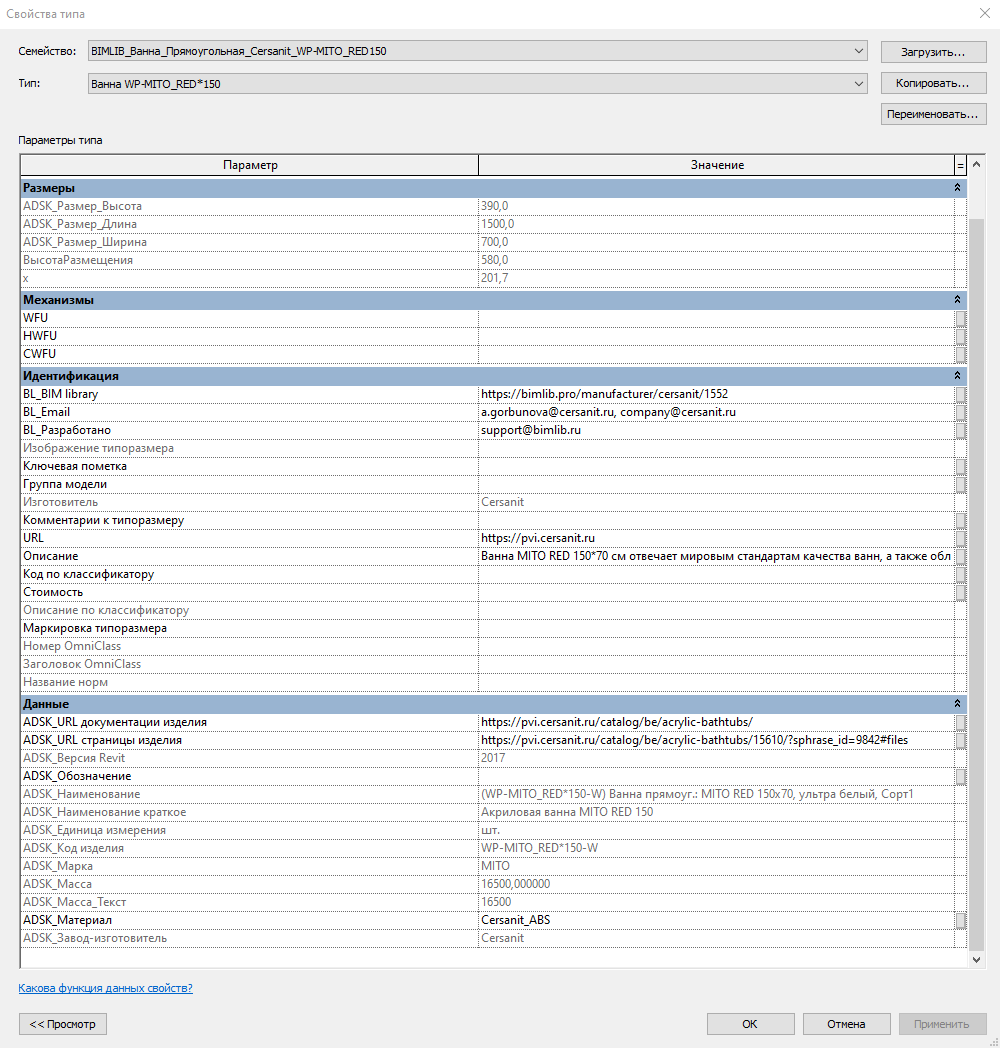

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели. Также в разделе «Данные» указаны параметры массы изделия, марка и код изделия, вид материала, единица измерения и другое. Для удобства подбора ванны наименование моделей имеют цифровое обозначение, например, «150» для ванн – число, отражающее длину изделия в сантиметрах, или, например, «70» для панели – её высота в сантиметрах.
![image-0](/uploads/blogs/2021-06/5_60b75e7821bba.png?size=0x-)

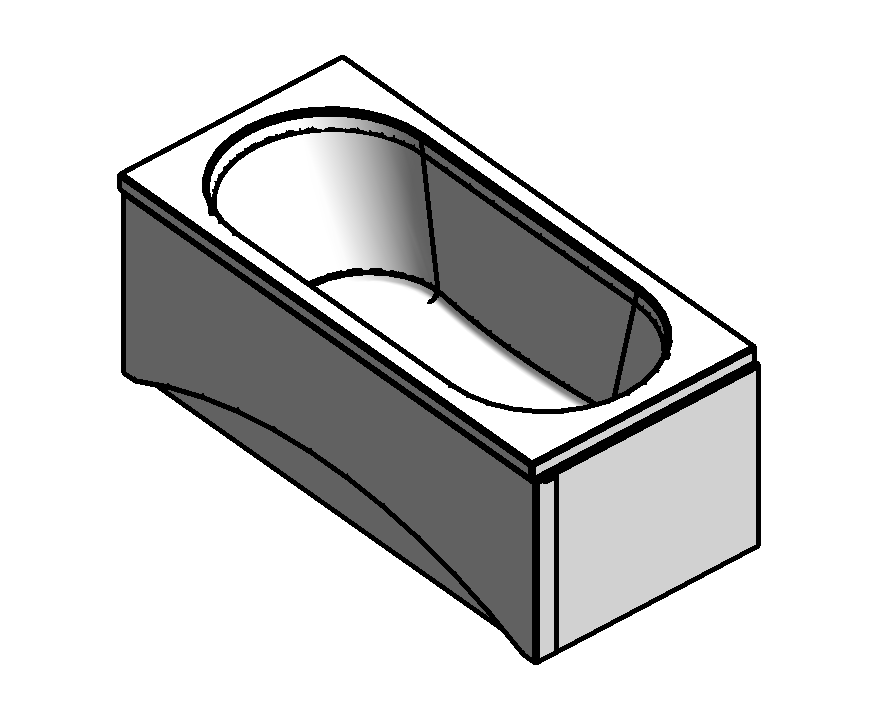

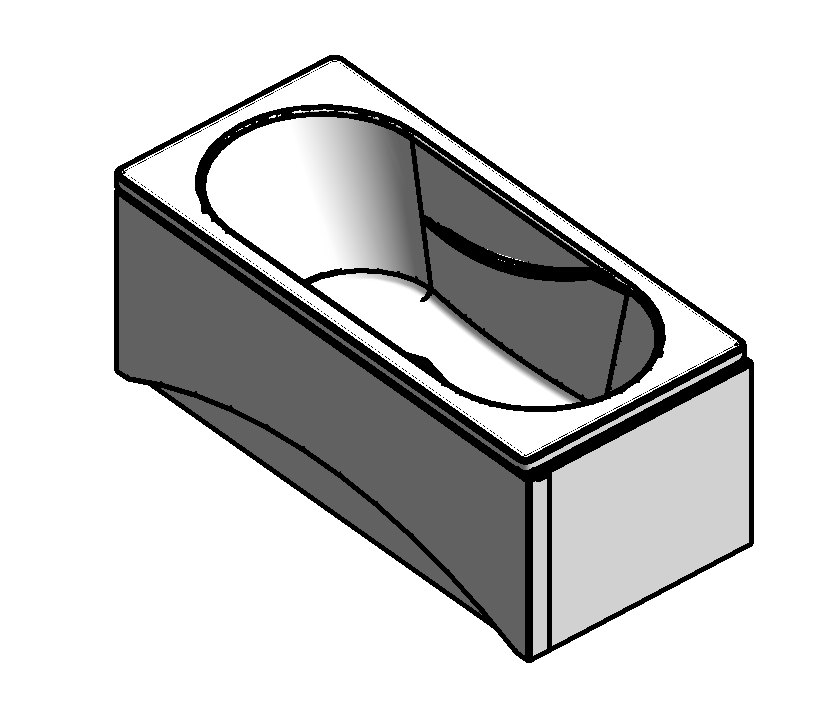

Все разработанные семейства имеют различное отображение в зависимости от выбранного уровня детализации вида: на высокой видны криволинейная геометрия (фаски) и сглаживания форм, также проявляются дополнительные борта ванны – подлокотники, а на средней и низкой отображается упрощённая геометрия.
![image-0](/uploads/blogs/2021-06/6_60b7606f133cc.png?size=0x-)
![image-1](/uploads/blogs/2021-06/7_60b7606f1f9f3.png?size=0x-)

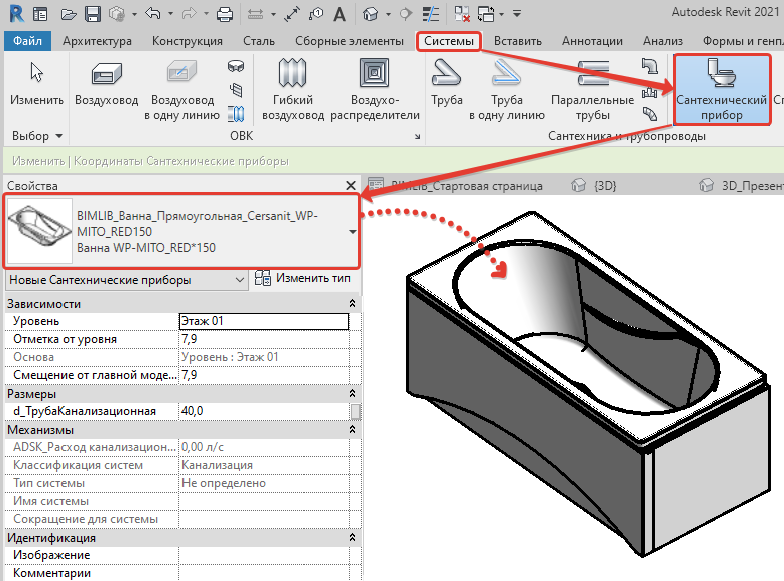

Для размещения моделей приборов Cersanit необходимо перейти на любой из видов, на панели управления перейти во вкладку «Системы» и далее в «Сантехнические приборы» и в панели свойств выбрать нужную модель, разместив её так, как вам необходимо.
![image-0](/uploads/blogs/2021-06/8_60b760bdb668c.png?size=0x-)

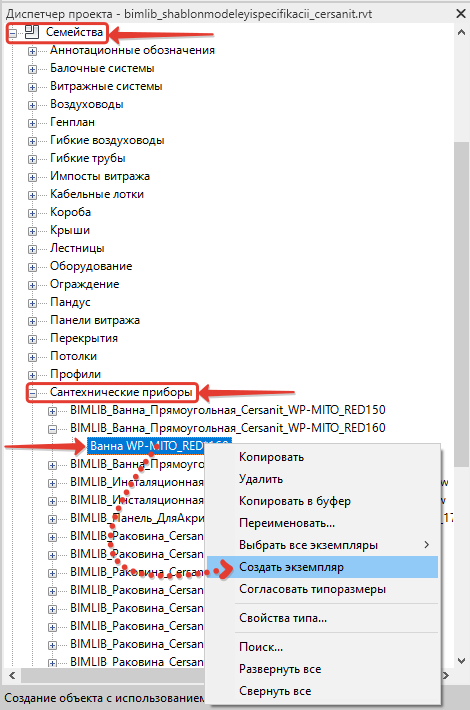

Также можно перейти на любой из видов в диспетчере проекта, во вкладке «Семейства», в категории «Сантехнические приборы» кликнуть правой кнопкой мыши на семейство и выбрать «Создать экземпляр», после чего разместить его так, как вам необходимо.
![image-0](/uploads/blogs/2021-06/9_60b76137e21b9.png?size=0x-)

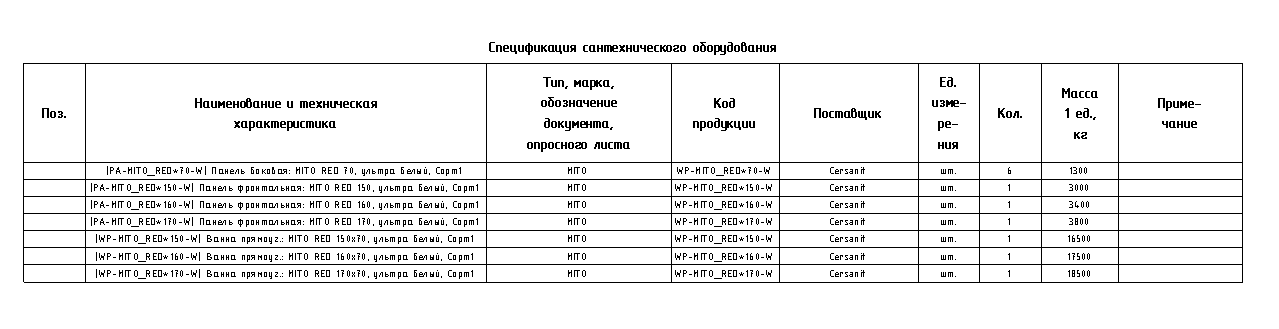

Представленный каталог «Ведомости и спецификации» содержит табличные данные для сантехнического оборудования определённой категории в составе применяемых общих параметров: массы, типа материала, цвета и других.
![image-0](/uploads/blogs/2021-06/10_60b7617d6595f.png?size=0x-)
Представленные модели сантехнических приборов Cersanit идеально вписываются в концепцию проектирования санузлов жилых комплексов, домов, медицинских организаций, зданий бассейнов, санаторно-курортных и спортивных комплексов.
