Обзор BIM-моделей фитингов безраструбной SML-канализации компании «Стройсервис-АВФ»

views
446 просмотров
Технический обзор библиотеки BIM-моделей безраструбной SML-канализации компании «Стройсервис-АВФ».
Обзор BIM-моделей фитингов безраструбной SML-канализации компании «Стройсервис-АВФ»

История компании «Стройсервис-АВФ» начинается в 1992 году. В связи с большим объёмом подрядных работ, а также в связи с подготовкой компании к запуску производства трубопроводов из сшитого полипод брендом AVF было принято решение об образовании группы компаний. С 2007 года подрядные работы выполняет ООО «АВФ», а компания «Стройсервис-АВФ» специализируется на поставках материалов и оборудования для инженерных систем. Компания работает с различными группами потребителей:

  • государственные и муниципальные организации;
  • девелоперские компании;
  • проектные институты;
  • монтажные организации;
  • дизайнеры и дизайн-студии;
  • прямые заказчики из различных сфер бизнеса;
  • частные клиенты.

В настоящее время деятельность Стройсервис-АВФ, помимо реализации европейских брендов, направлена на продвижение изделий под маркой AVF, которые массово применяются в строительстве:

  • Фитинги и трубы из сшитого полиэтилена (PEX-a)
  • Чугунная безраструбная канализация (SML)
  • Беcсварные муфтовые соединения (Groovelock)

В этом техническом обзоре мы представляем вам каталог BIM-моделей семейств фитингов безраструбной SML-канализации для Revit. Изделия относятся к классу несгораемых, легко монтируются, надёжно защищены от коррозии, химических и механических воздействий. Изготавливаются в соответствии с европейским стандартом DIN EN 877. Перечисленные достоинства окупают стоимость безраструбной SML-трубы и гарантируют беспроблемную эксплуатацию в течение длительного срока службы.

Семейства фитингов разработаны в следующих категориях: 

  • Сантехнические приборы  –  сифоны горизонтальные и вертикальные;
  • Соединительные детали трубопроводов – различные соединители и опоры, крестовины, тройники, отводы, ревизии, торцевые крышки.

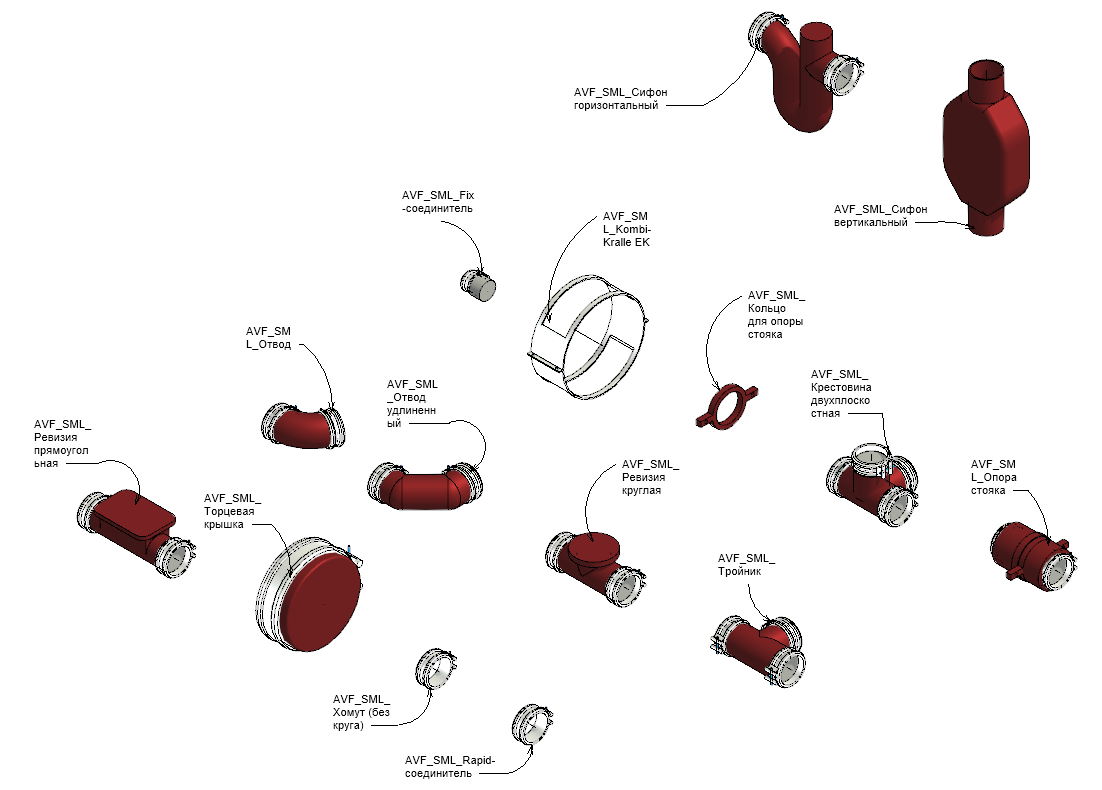

image-0 Общий вид разработанных моделей фитингов

Всего разработано:

  • 2 модели сифонов горизонтального и вертикального исполнений для круглых трубопроводов с возможностью изменения диаметра подключения в рамках сортамента труб;
  • 3 модели соединителей для различных условий стыков и переходов труб: металл-пластик, пластик-пластик. Здесь также реализована возможность смены условных диаметров трубопроводов в пределах их сортамента.
  • В дополнение к сифонам разработан набор фитингов для устройства канализационных сетей различных диаметров и модификаций. Сюда входят следующие модели: отводы 2-х типов (стандартный и удлинённый с различными углами соединения – 88, 68, 45, 30, 15 градусов), тройники с углами соединения 88, 70, 45 градусов, опоры и крепление стояка, ревизия круглая и прямоугольная, крестовины двухплоскостная и одноплоскостная, торцевая крышка.

Во всех моделях фитингов предусмотрены «коннекторы» с указанием диаметра соединения.

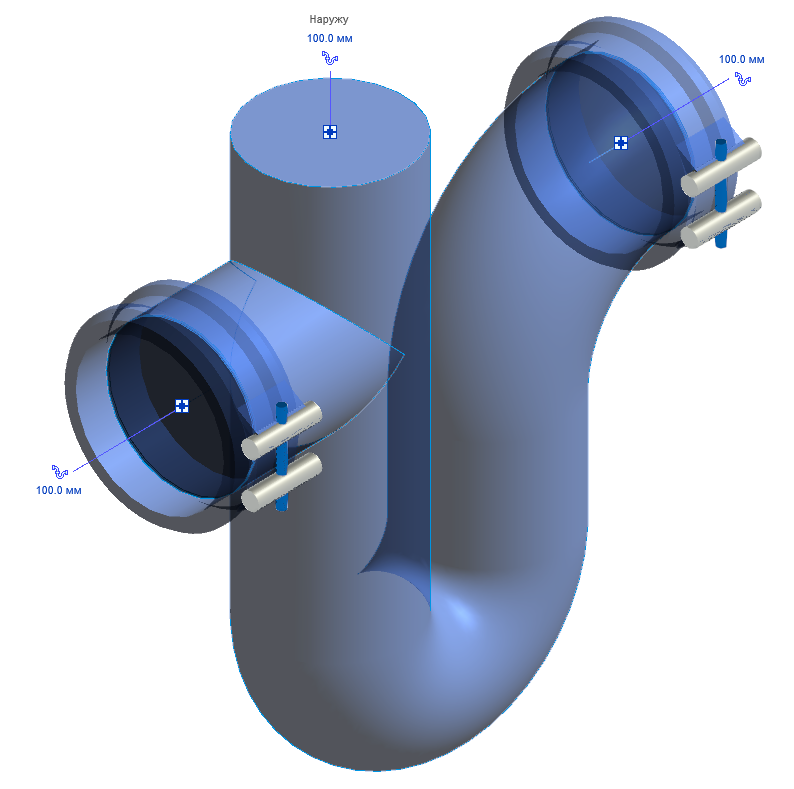

image-0 Отображение параметров семейства при его выделении

Во всех моделях фитингов есть ряд параметров, которые можно изменить:

  • Угол – при наличии поворота у фитинга вдоль трассы;
  • Диаметр условного прохода (DN, D и иначе) – для устройства трубопроводов различных диаметров на входе и выходе;
  • Хомуты – установка дополнительных удерживающих/усиливающих устройств в местах соединений;
  • Блок идентификации – пустые поля для идентификации и формирования спецификаций, которые можно заполнить текстом.

Кроме изменяемых, есть ряд параметров по умолчанию: различные диаметры и длины соединения, отверстий крепления, размеров деталей фитинга, наименований материалов переходов на стыке.

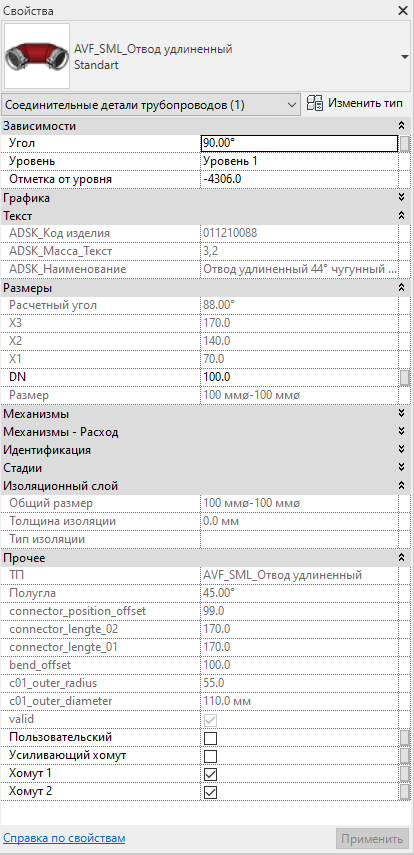

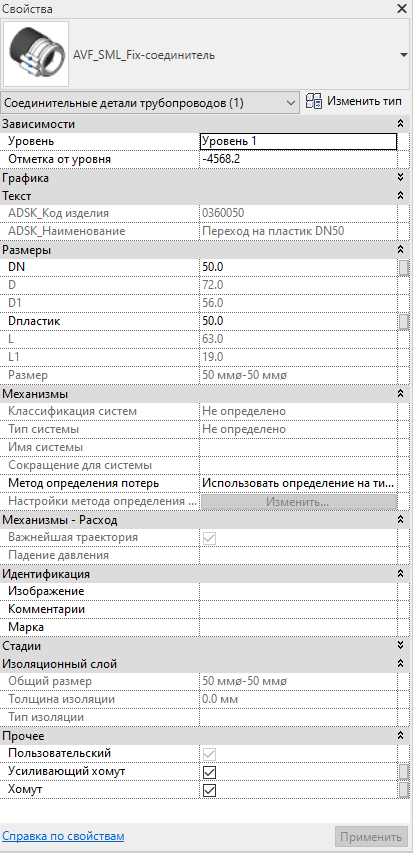

image-0 Свойства семейства на примере отвода(слева) и соединителя(справа)
image-1

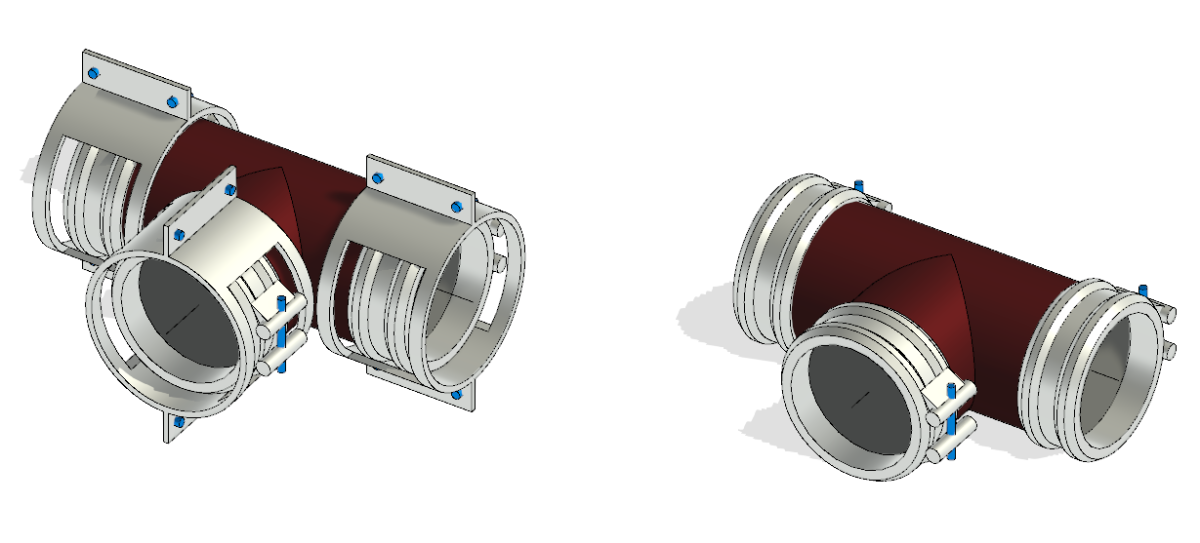

image-0 Вид тройника с включением усиленного хомута и без

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции.

image-0 Пример свойств типа для хомута

Модели выполнены в трех уровнях детализации. На высокой – объёмная модель с проработанной геометрией самого фитинга, хомутов и деталей крепления, на средней и низкой – условное графическое обозначение. Геометрия поделена на три подкатегории: фитинг – для геометрии фитинга, детали крепления – для геометрии хомута и метиза в его составе, УГО – для геометрии условного графического обозначения.

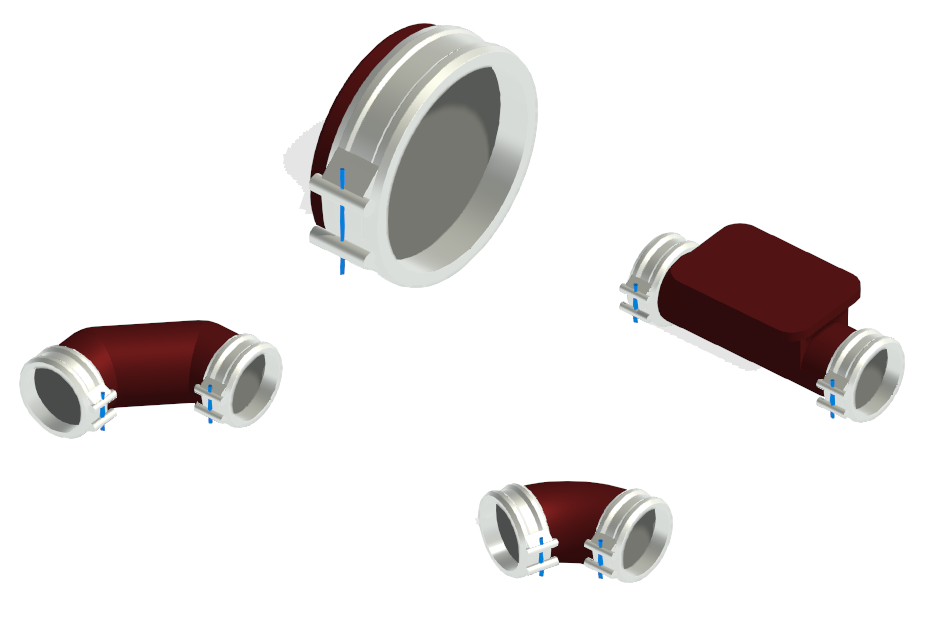

image-0 Пример уровней детализации
image-1 Слева высокая, справа средняя(план) и низкая (план)

Для размещения моделей фитингов необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Сантехнический прибор» или «Соединительные детали трубопроводов» и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

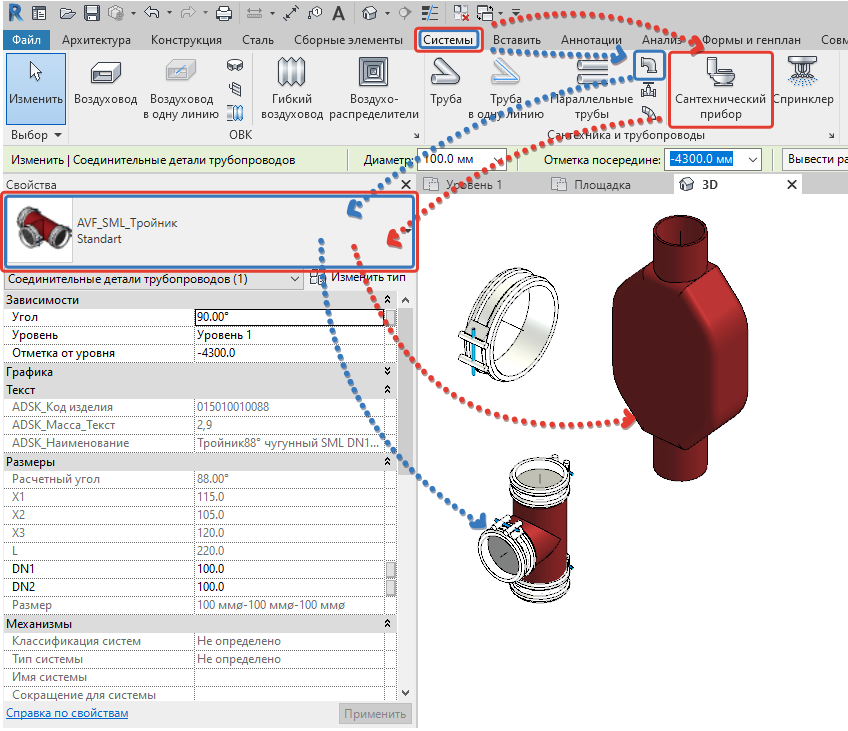

image-0 Пример 1. Размещение модели в проекте

Также можно перейти на любой из видов: в диспетчере проекта во вкладке «Семейства», в категории «Сантехнический прибор» или «Соединительные детали трубопроводов» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

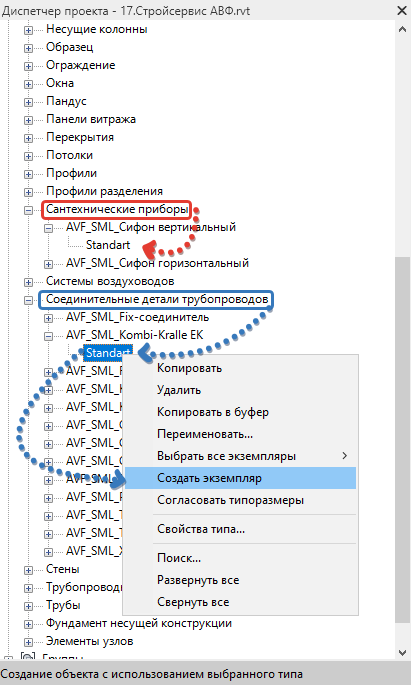

image-0 Пример 2. Размещение модели в проекте

Также компания Стройсервис-АВФ предлагает архитекторам, проектировщикам, сметчикам специальную партнёрскую программу. Компания будет финансово благодарна, если вашими усилиями изделия AVF будут применяться в проектах. Условия сотрудничества в каждом случае обговариваются отдельно.

Подробнее о партнёрской программе→
