Обзор BIM-моделей оконных и дверных систем компании Melke

views
471 просмотр
Технический обзор библиотеки BIM-моделей оконных и дверных систем компании Melke.
Обзор BIM-моделей оконных и дверных систем компании Melke

Melke – российская технологическая компания, которая производит профильные системы по инновационной европейской технологии коэкструзии Co-Ex. Главное отличие технологии – использование двух типов сырья: вторичного (внутренний слой) из переработанного ПВХ и первичного (внешнего) из компаунда высокого качества, в составе которого уменьшенная доля мела и европейские стабилизаторы. Такой способ производства профиля не только более экологичный, но и позволяет получать продукцию, превосходящую конкурентов по физико-механическим,  прочностным и эстетическим качествам. Продукция полностью соответствует всем российским и европейским стандартам качества, а также сертифицирована.

Melke выпускает пять оконных профильных систем: Lite’60, Lite’70, Smart, Evolution, Art в белом цвете и в массе – белый, «Карамель», «Шоколад», «Антрацит» и две дверные – 60-й и 70-й серии, а также различные штапики как прямоугольные, так и фигурные, доборные и соединительные профили. Все оконные системы Melke сертифицированы по классу «А».

В этом техническом обзоре рассмотрим семейства различных по формату оконных и дверных блоков из ПВХ профиля от компании «Melke». Модели разработаны компанией BIMLIB в виде загружаемых семейств категории «Окна», дверей в категории «Двери». Все они представлены пользователю как отдельными моделями в формате *RFA, так и каталогом BIM-моделей в формате *RVT. Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2017.

Каталог содержит следующие разработанные семейства:

  • балконные блоки с одностворчатым окном;
  • двери двустворчатые и одностворчатые с фрамугой и без;
  • окна одно-, двух-, трёх-, четырёхстворчатые с фрамугой и без.

Представленные семейства моделей окон и дверей Melke закрывают практически все потребности в ПВХ остеклении. В рамках семейства можно изменить: габаритные размеры и монтажные зазоры, направление открывания створки, применяемые комплектующие. Также осуществлена возможность смены оконной системы. Все окна и двери Melke разработаны с учётом действующих стандартов ГОСТ 23166, ГОСТ 30674, ГОСТ Р 56926 и внутренних регламентов компании. Обязательным дополнением к профилю конструкций является стальное армирование толщиной минимум 1,5 мм. Стеклопакеты возможны толщиной от 24 до 40 мм.

Общий Общий вид разработанных моделей

Всего пользователю доступно 8 типоразмеров балконных блоков, они различаются в зависимости от размеров, положения и стороны открывания двери (лево/право), наличия открывающейся створки окна; 3 типоразмера одностворчатых окон, 6 типоразмеров двустворчатых окон, 10 типоразмеров трёхстворчатых окон, 2 типоразмера четырёхстворчатых окон; по 4 типоразмера для одно- и двустворчатых дверей. Все типоразмеры окон и дверей имеют различия в размерах и в стороне открывания створок (лево/право).

Демонстрация Демонстрация различий между типоразмерами на примере балконных блоков

Все модели оконных и дверных блоков по желанию пользователя могут применяться как с откосами, подоконниками, отливами, так и без них. Данные опции включаются/отключаются в свойствах семейства. Кроме того, из этого блока можно выбрать материал подоконника: дерево, камень или ПВХ.

Виды Виды моделей оконных блоков с фрамугами с отключенными/включенными откосами и подоконником

Во всех моделях оконных и дверных блоков есть обширный список технических параметров как автоматически изменяемых, так и пользовательских:

  • наиболее важный блок «Зависимости» содержит основные задаваемые параметры устройства конструкции: монтажные зазоры, четверти, выбор профиля, типа стеклопакета и его заполнения (воздух/аргон);
  • блок «Размеры» – для задания и уточнения размеров и направлений створок, выступов, зазоров;
  • блок «Аналитическая модель» – для считывания параметров звукоизоляции и сопротивления теплопередаче;
  • блоки «Данные» и «Прочее» – кроме артикулов и марок, присвоенных изделию, содержат в себе автоматически вычисленные параметры элементов блока: размеры деталей и профилей, выступов, фасок, кромок и прочих значений параметров геометрии конструкции.

Кроме того, в свойствах даны различные информационные поля, которые можно заполнить текстом для их идентификации.

Свойства Свойства семейства на примере оконного блока

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели.

Основными параметрами, характеризующими семейство выступают геометрические размеры всех составляющих деталей изделия: общие габаритные высота и ширина блока, размеры и направления открывания створок. Кроме того, в свойствах типа содержатся сведения о применяемых в составе изделия материалов с возможностью выбора типа и формата профиля для каждой створки окна, материалов для всех составляющих элементов блока: стеклопакет, откосы, отлив, подоконник, фурнитура и прочее. Подробно описаны в составе свойств разделы «Идентификация» и «Данные», содержащие маркировки типоразмера изделия,  типовые аннотации и другие обозначения.

Пример Пример свойств типа для трехстворчатого окна

Модели выполнены в трёх уровнях детализации.

Высокая – объёмная модель, с проработанной геометрией и наличием фурнитуры, откосов, отлива и подоконника, средняя детализации – формообразующая геометрия блока со стеклопакетом, низкая – условный проём конструкции в стене. Геометрия поделена на две подкатегории: геометрия оконных и дверных с деталями крепления, УГО – для геометрии условного графического обозначения на чертежах в плане.

Пример Пример уровней детализации
Пример Пример уровней детализации в плане

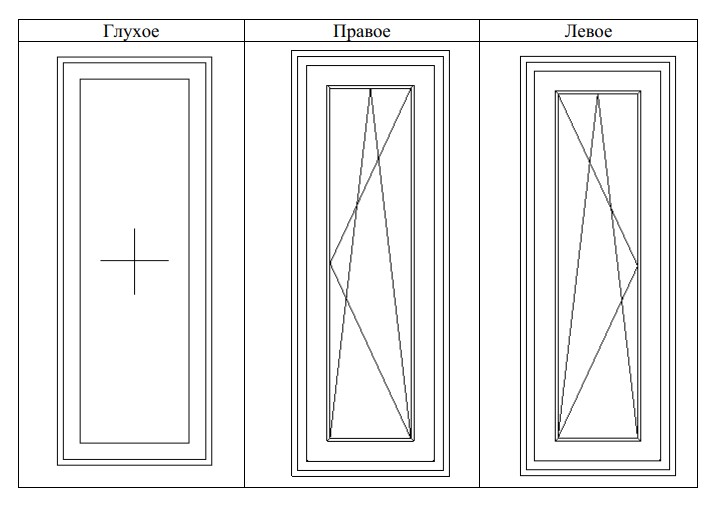

Кроме того, для удобного чтения проекта формируются общепринятые эскизные чертежи стеклопакетов, с условно-графическим изображением наличия створки и стороны её открывания, а также её отсутствия для глухого окна.

Пример Пример эскизных чертежей оконных блоков

Представленный раздел «Ведомости и спецификации» содержит автоматические спецификации для просмотра параметров и состава дверных и оконных систем «Melke».

image-0

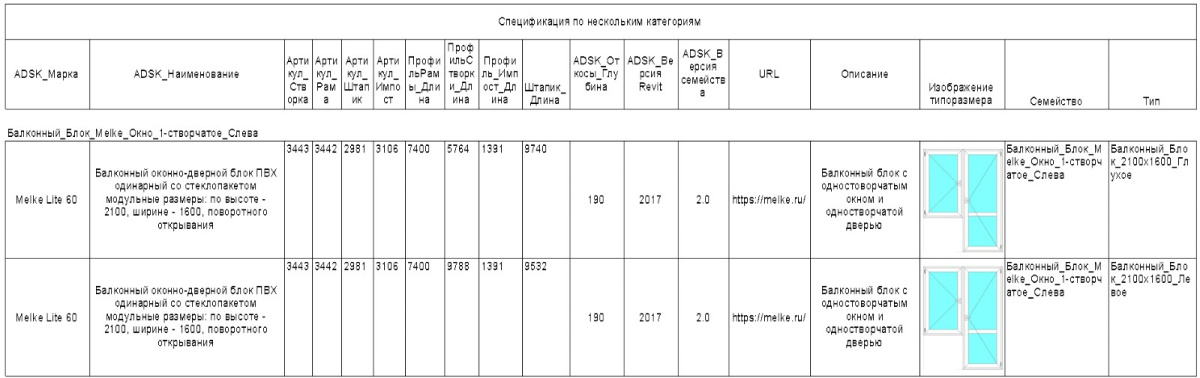

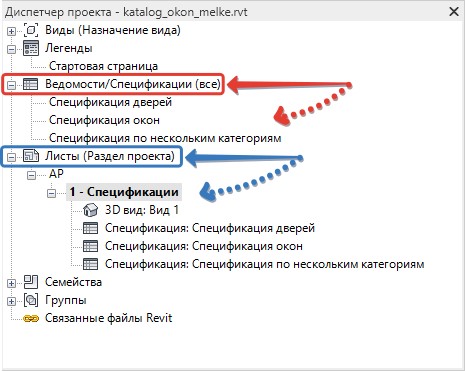

Более подробно вы можете с ними ознакомиться на листе «1-Спецификации» в разделе «Листы». Здесь также можно проанализировать дополнительную спецификацию с параметрами изделий и их комплектующих по нескольким категориям. При копировании в свой проект необходимых систем в ведомости будут транслироваться только те параметры материалов, которые относятся к выбранному типу.

Вся техническая информация о материалах доступна для копирования в ведомость материалов по форме №7 ГОСТ для каждого вида конструкции, например, дверных блоков. Ведомость автоматизирована и пересчитывается в зависимости от изменения количества или типоразмеров используемых конструкций.

Ведомость
Ведомость

Для размещения моделей необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Архитектура», после чего кликнуть по плитке «Окно» или «Дверь», и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

Пример Пример 1. Размещение модели в проекте

Также можно перейти на любой из видов, для этого – в диспетчере проекта во вкладке «Семейства», в категории «Двери» кликнуть правой кнопкой мыши на семейство и выбрать «Создать экземпляр», после чего разместить его так, как необходимо. Для размещения конструкции окна или двери обязательно наличие конструктивной основы – стены.

Пример Пример 2. Размещение модели в проекте

Не забывайте использовать удобную инструкцию по работе с моделями оконных и дверных систем Melke от BIMLIB, она также доступна для скачивания и содержит в себе полный алгоритм подключения моделей к проекту и взаимодействия с ними.

Перейти к BIM-библиотеке Melke→
