Обзор BIM-моделей промышленных вентиляционных систем компании «СовПлим»

views
417 просмотров
Технический обзор библиотеки BIM-моделей промышленных вентиляционных систем компании «СовПлим».
Обзор BIM-моделей промышленных вентиляционных систем компании «СовПлим»

АО «СовПлим» – ведущий российский производитель оборудования для обеспечения здоровых и безопасных условий труда на производстве. Сегодня СовПлим располагает собственным мощным производством и широкой сетью филиалов и дилеров по всей России, странам ближнего и дальнего зарубежья, странам Востока и Африки. СовПлим ведёт свою историю с 1989 года, когда в Санкт-Петербурге совместно со шведской компанией «PLYMOVENT» было создано производственное предприятие, которое приступило к выпуску вентиляционного оборудования.

СовПлим является эксклюзивным представителем известных мировых производителей оборудования для различных систем вентиляции, подготовки и очистки воздуха, систем аспирации и пылеудаления, систем контроля и защиты окружающей среды, сварки и резки металла, а также прочих промышленных и производственных задач.

Основные производимые линейки оборудования СовПлим:

1. системы местной вытяжной вентиляции;

2. системы очистки воздуха и аспирации;

3. оборудование для удаления выхлопных газов;

4. системы вакуумной пылеуборки;

5. защитные ограждения.

СовПлим выполняет полный производственный цикл работ на собственной производственной базе.

В данном техническом обзоре мы рассмотрим BIM-модели различных систем промышленной вентиляции: различные фильтры, вытяжные системы, промышленные вентиляторы и другие агрегаты и устройства. Семейства разработаны в категориях: 

  • арматура воздуховодов – патрубки, заслонки, блоки фильтров;
  • воздухораспределители – вытяжные устройства; 
  • оборудование – фильтрующие установки, в том числе модульные, пылеуловители, промышленные вентиляторы, впускные патрубки, конструкции креплений и подставки под оборудование, вытяжные устройства, фланцы, переходники и насадки.

Представленные модели разработаны в формате файлов семейств *RFA и в виде BIM-каталогов в формате *RVT. Версия файлов Autodesk Revit 2017 и 2019. Общие параметры семейства – параметры ФОП 2019.

В основной части обзора продукции СовПлим рассмотрим более подробно агрегаты и установки, проанализируем их параметры и выделим основные преимущества.

Фильтры серии MDV специально разработаны для очистки воздуха от аэрозолей, различных типов неслипающейся, невзрывоопасной пыли и возгонов. Фильтры предназначены для эксплуатации на стационарных рабочих местах различных отраслей промышленности. Благодаря высокому классу фильтрации, агрегаты серии MDV позволяют возвращать очищенный воздух в помещение, и тем самым сократить расходы на отопление и электроснабжение. Всего разработано 4 вида установок в зависимости от их производительности с соответствующими  габаритами, мощностью и другими параметрами очистки воздуха.

Все изделия арматуры фильтров выполнены в нескольких типоразмерах для устройства воздуховодов различных диаметров и габаритов под разным углом и направлением.

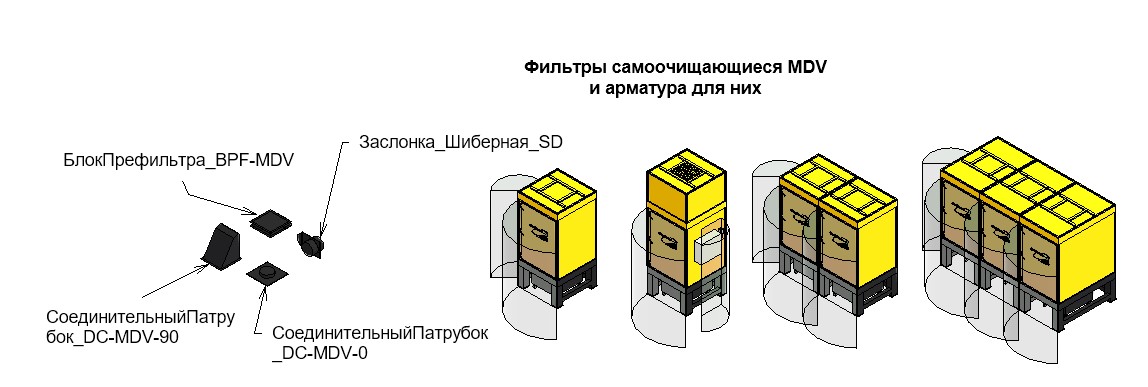

image-0 Общий вид разработанных моделей самоочищающихся фильтров MDV и арматуры для них

Вытяжные устройства разработаны различной модификации и типоразмеров: гибкие, настольные, и катушечные.

Гибкие вытяжные устройства DELI имеют в своем составе воздуховоды различной длины на шарнирных соединениях, они легко настраиваются под любое местоположение для захвата грязного воздуха. Варианты всасывающих конических или прямых воронок у данных устройств позволяют выбрать их для более эффективного использования.

Вытяжное устройство повышенной производительности KUA-200 предназначено для удаления различных видов дыма, пыли, газов, аэрозолей и других вредных веществ от локального источника выделения. Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору или к фильтру воздуха. 

Катушки с механическим (пружинным) приводом вращения барабана SER-P – самое универсальное решение для удаления выхлопных газов от автотранспорта в ремонтных боксах, гаражах и на автотранспортных предприятиях. Используются с индивидуальным вентилятором или объединяются в группу. Жёсткая рама катушки позволяет прочно закрепить её на любой поверхности. Возможна установка катушки на поворотной консоли, увеличивающей зону обслуживания.

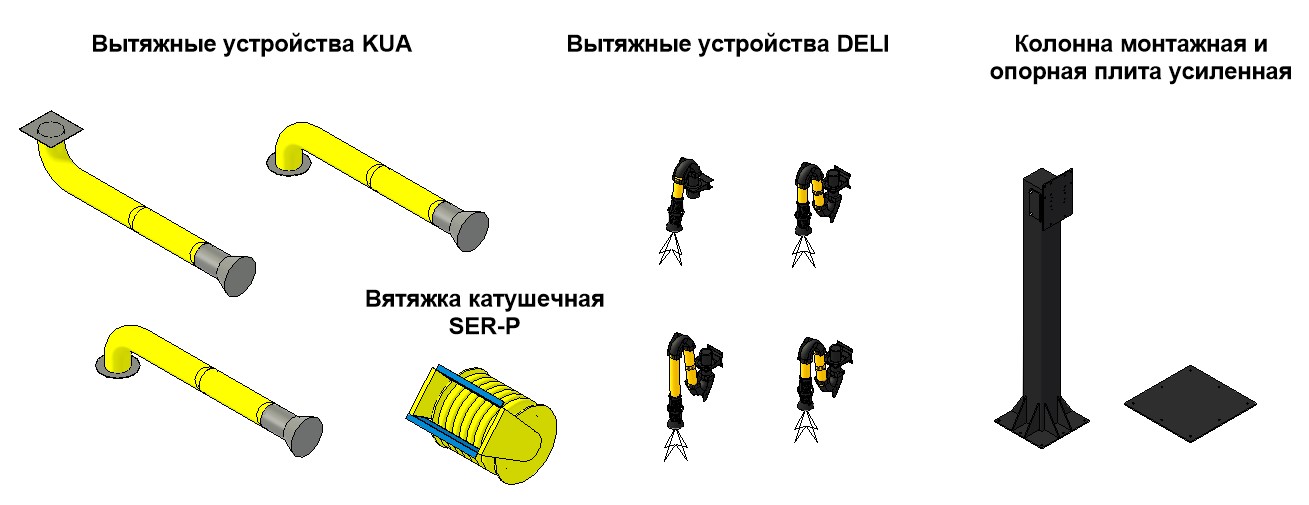

image-0 Общий вид разработанных моделей вытяжных устройств и колонная крепления для них

В своём составе параметров изделия воздуховодов имеют габаритные размеры и данные о зоне обслуживания, показатели для гидравлических расчётов, различные параметры качества работы изделия и сведения о материале и прочее.

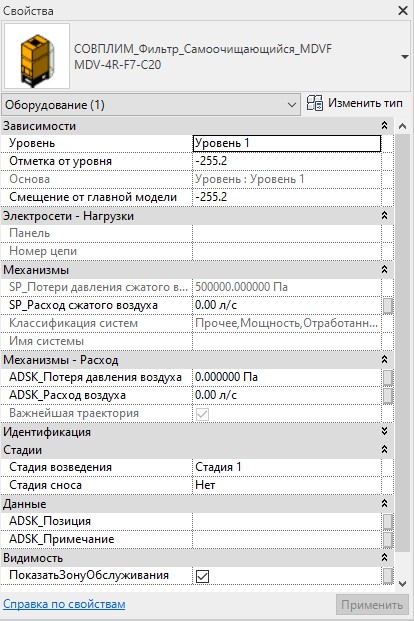

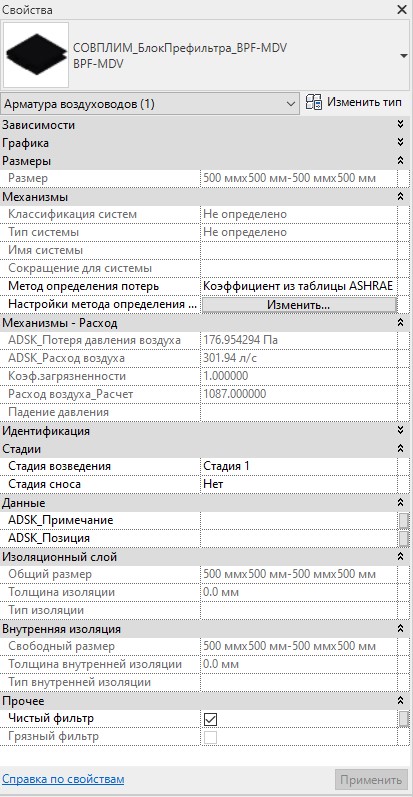

image-0 Параметры семейств на примере фильтра MDV и блока префильтра для него
image-1

Дополнительно в вытяжных устройствах пользователь может поменять угол наклона участков воздуховода. Установкой соответствующих галочек можно дополнить устройство необходимыми насадками, шлангами и прочим, а также указать месторасположение крепления.

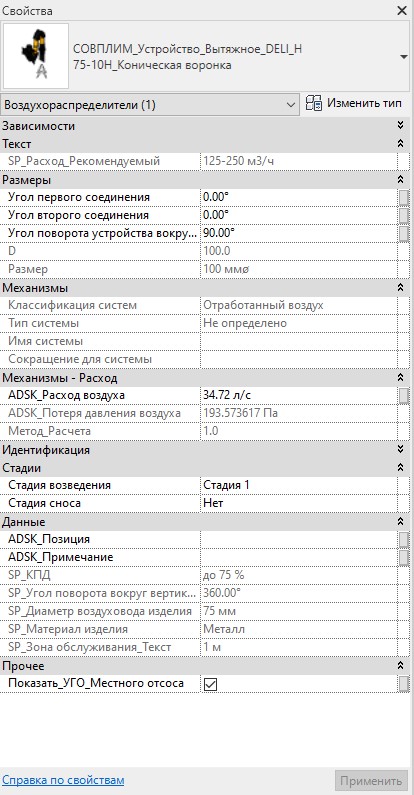

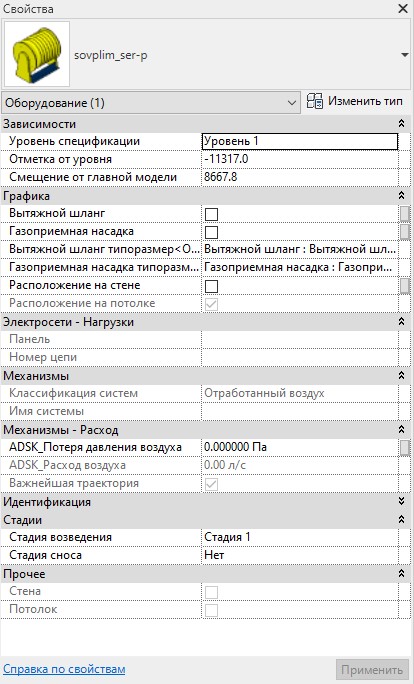

image-0 Параметры семейств на примере вытяжных устройств
image-1

Далее рассмотрим модульные фильтрующие установки SFN. Модульные фильтры SFN представляют собой автоматические самоочищающиеся фильтры с плоскими карманами и импульсной системой очистки сжатым воздухом. Конструктивный фильтр может состоять из нескольких секций c хоппером для непосредственной установки рядом с местом пыления. Площадь фильтрующей поверхности одной секции составляет от 36 до 126 м². Плоские гладкие карманы размещаются в одной такой секции горизонтально по 12 штук в ряд, 2 ряда вверх. Фильтры SFN предназначены для непрерывной очистки воздуха или газов от различных видов сухой, сыпучей пыли, а также от волокнистой и слабослипающейся пыли.

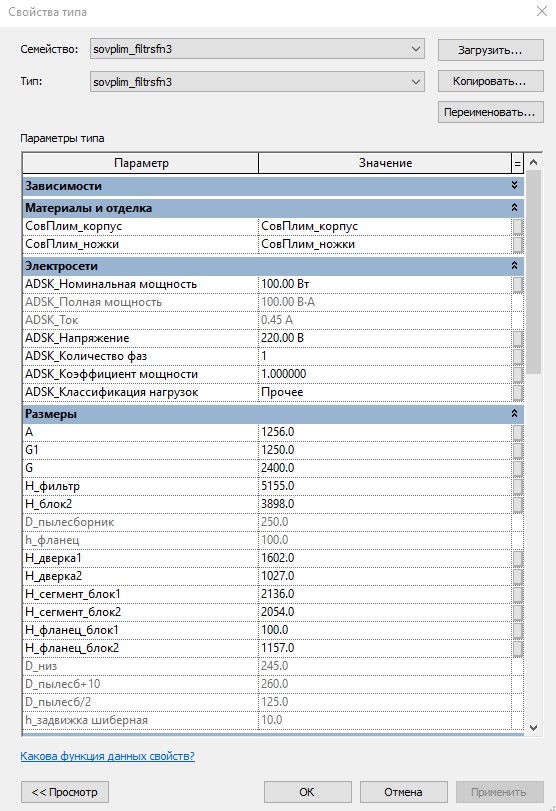

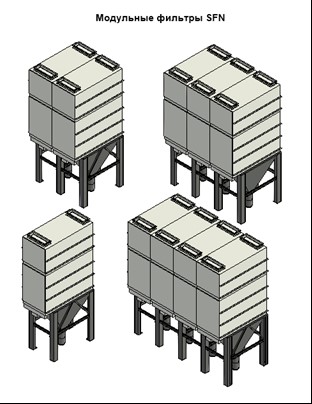

image-0 Общий вид разработанных моделей модульных фильтров SFN и свойства типа для SFN3
image-1

Всего разработано 4 вида модульных фильтров в зависимости от мощности фильтрации, а именно количества фильтрующих секций. В свойствах типа даны все необходимые параметры и размеры для их подбора, установки и подключения к инженерным сетям.

Рассмотрим системы Mist Eleminator (ME). МЕ – это модульная система фильтров для очистки воздуха от масляных дымов/туманов. Для фильтрации масляных туманов следует использовать МЕ-41. Если же необходимо фильтровать и масляные туманы, и масляные дымы следует использовать фильтр МЕ-42, укомплектованный дополнительным HEPA-фильтром. Все фильтры ME являются модульными и могут быть организованы в системы подходящие под конкретные задачи. МЕ-фильтры разработаны в 5-ти компоновках с соответствующим количеством секций фильтрации в зависимости от производительности.

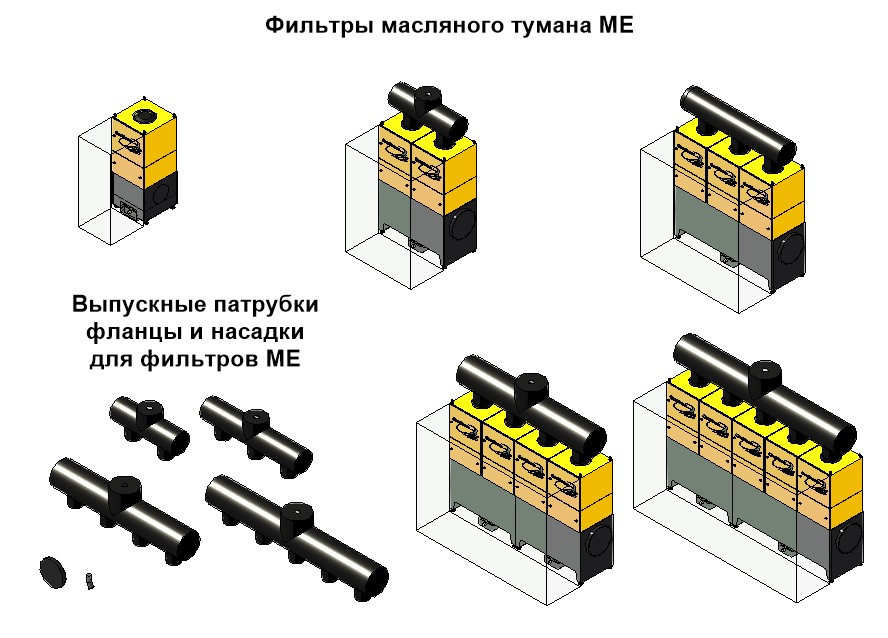

image-0 Общий вид разработанных моделей фильтров масляного тумана и арматуры для них

Кроме того, отдельными семействами разработаны выпускные патрубки, газовые насадки, фланцы для соединения фильтров с системой воздуховодов из зон, где необходима очистка воздуха от масел и самих масляных туманов от других веществ.

Все элементы системы ME включают в себя параметры пропускной способности воздуховодов, давления и температуры, степени и ступеней очистки, габаритных размеров агрегата и его зоны обслуживания, гидравлические параметры системы для точного и эффективного подбора установки в условиях производства.

image-0 Параметры семейств на примере фильтра масляного тумана

Ниже рассмотрены ещё несколько категорий фильтров для промышленных производств: фильтры для пайки LF, пылеулавливающие агрегаты ПУ и самоочищающиеся фильтры НМСФ. Расскажем кратко о каждом из них.

Фильтр LF-300 представляет собой компактное фильтровентиляционное устройство с низким уровнем шума, малыми габаритными размерами, предназначенное для подключения одного или двух настольных вытяжных устройств или шлангов. Для настройки оптимального расхода воздуха в фильтре LF-300 предусмотрено плавное изменение скорости вращения вентилятора с помощью поворотного регулятора.

Фильтры серии НМСФ-5 предназначены для локального удаления и очистки воздуха от аэрозолей и частиц пыли, образующихся в процессе сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.

Пылеулавливающие агрегаты серии ПУ являются агрегатами с двухступенчатой очисткой воздуха, предназначенными для механической очистки воздуха от неслипающейся, неволокнистой, средне-дисперсной и крупнодисперсной пыли, выделяющейся при различных технологических процессах на предприятиях любых отраслей промышленности.

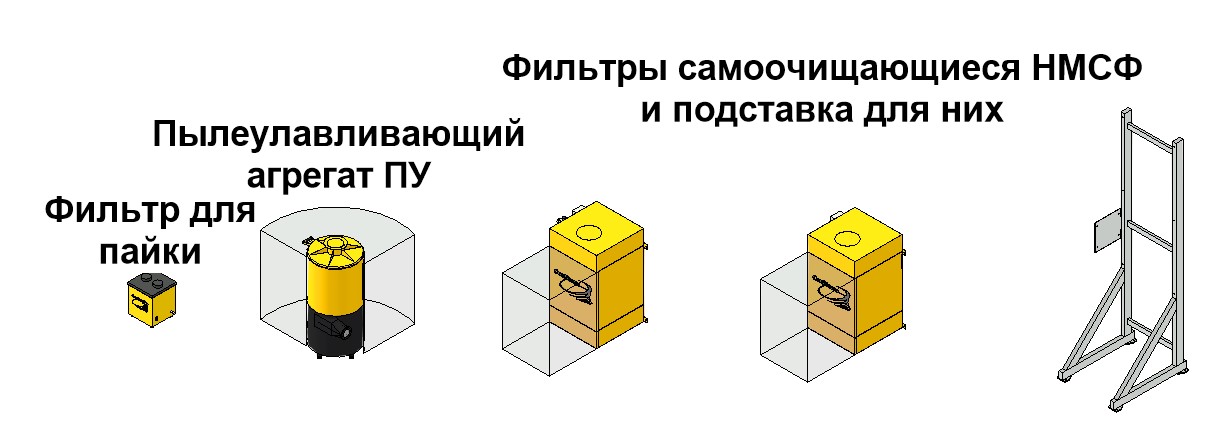

image-0 Общий вид разработанных моделей различных видов фильтров, деталей крепления

Большинство агрегатов фильтрующих систем включают в себя параметры расхода и пропускной способности воздуховодов, рабочего давления, влажности и температуры, степени очистки, габаритных размеров агрегата и его зоны обслуживания, прочие гидравлические параметры системы для точного и эффективного подбора установки в условиях производства.

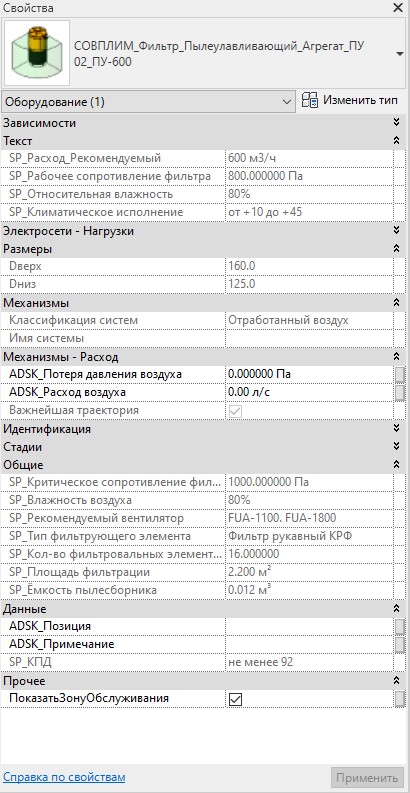

image-0 Параметры семейств на примере пылеулавливающего агрегата

Также в каталоге представлены различные по конфигурации и способам воздухоудаления вентиляторы – радиальные открытые серий FS, FTE(V/Vnr), FUA, FUK, и с шумопоглощающим кожухом серии SIF.

Кожух вентилятора SIF оснащён специальной инспекционной дверцей, расположенной слева (LI), либо справа (RI) относительно стороны, противоположной всасывающему патрубку. Вентиляторы предназначены для перемещения невзрывоопасных газовоздушных сред, не вызывающих ускоренной коррозии металлов проточной части с содержанием пыли и других твёрдых примесей.

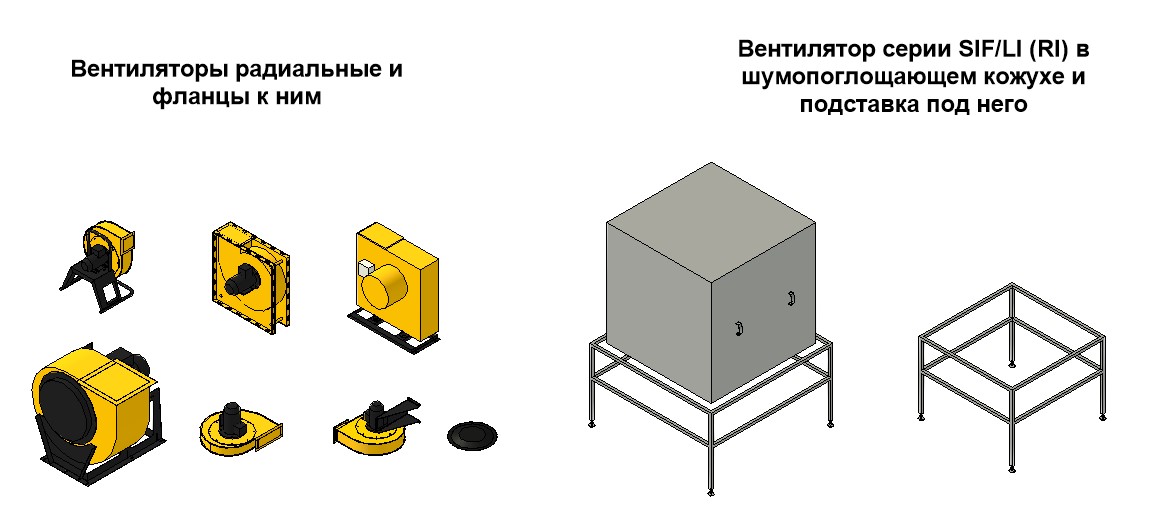

image-0 Общий вид разработанных моделей различных вентиляторов и деталей крепления

Технические параметры вентиляторов:

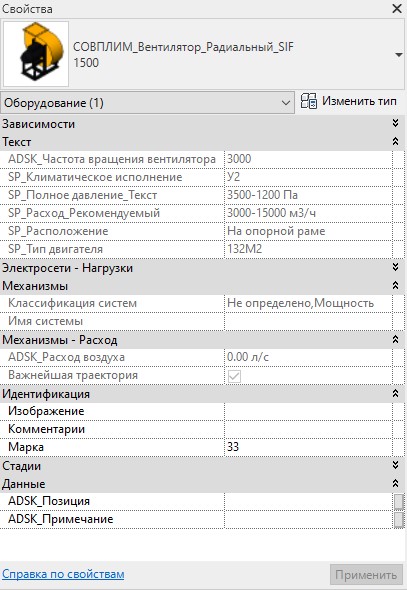

image-0 Параметры семейств на примере вентилятора SIF

Семейства различных габаритных установок сделаны с учётом зоны обслуживания, которая может быть включена при установке соответствующей галочки в параметрах моделей. Зону обслуживания необходимо обеспечить свободной во избежание пересечений с другими инженерными сетями или конструкциями. Включайте галочки сразу после установки, чтобы правильно разместить установку в пространстве/плане и возможности её экспорта в Navisworks и другие программы для проверки коллизий.

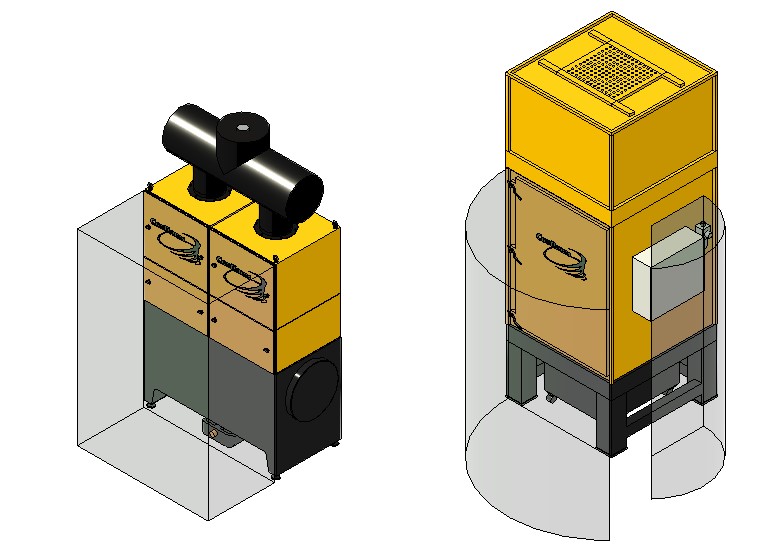

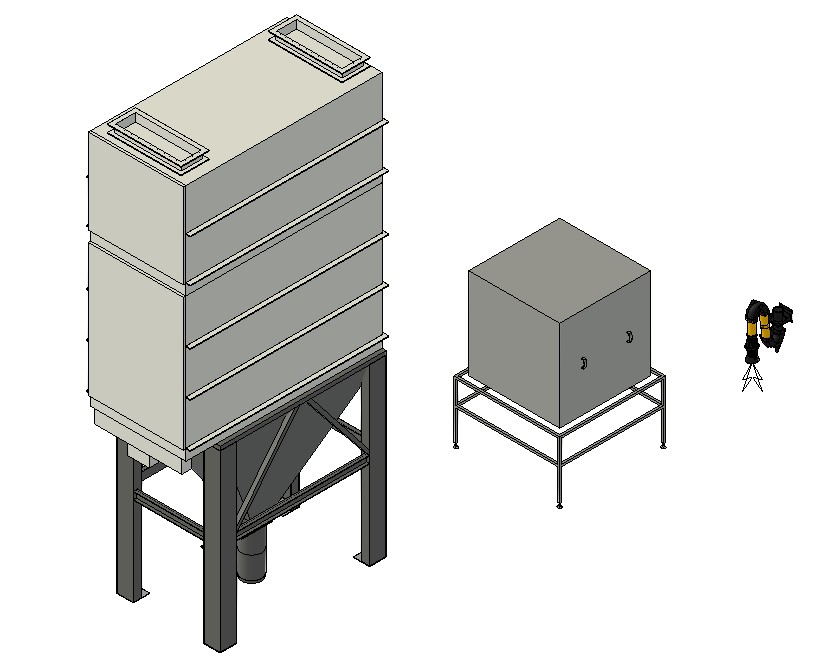

image-0 Вид установок с включённой зоной обслуживания

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели. Также есть ряд параметров типа необходимых для подключения оборудования к сетям и заполнения спецификаций.

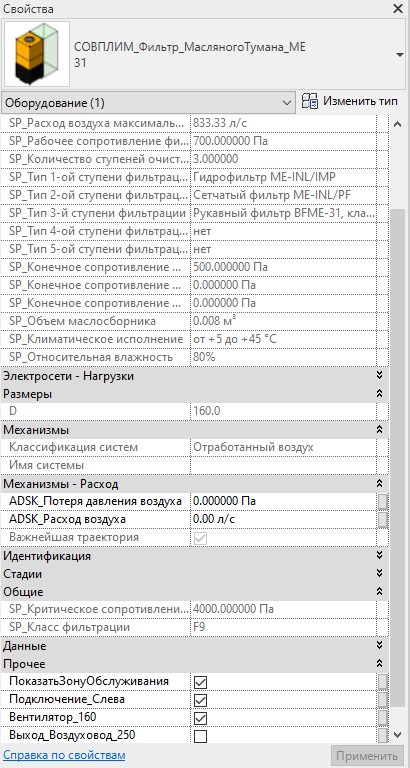

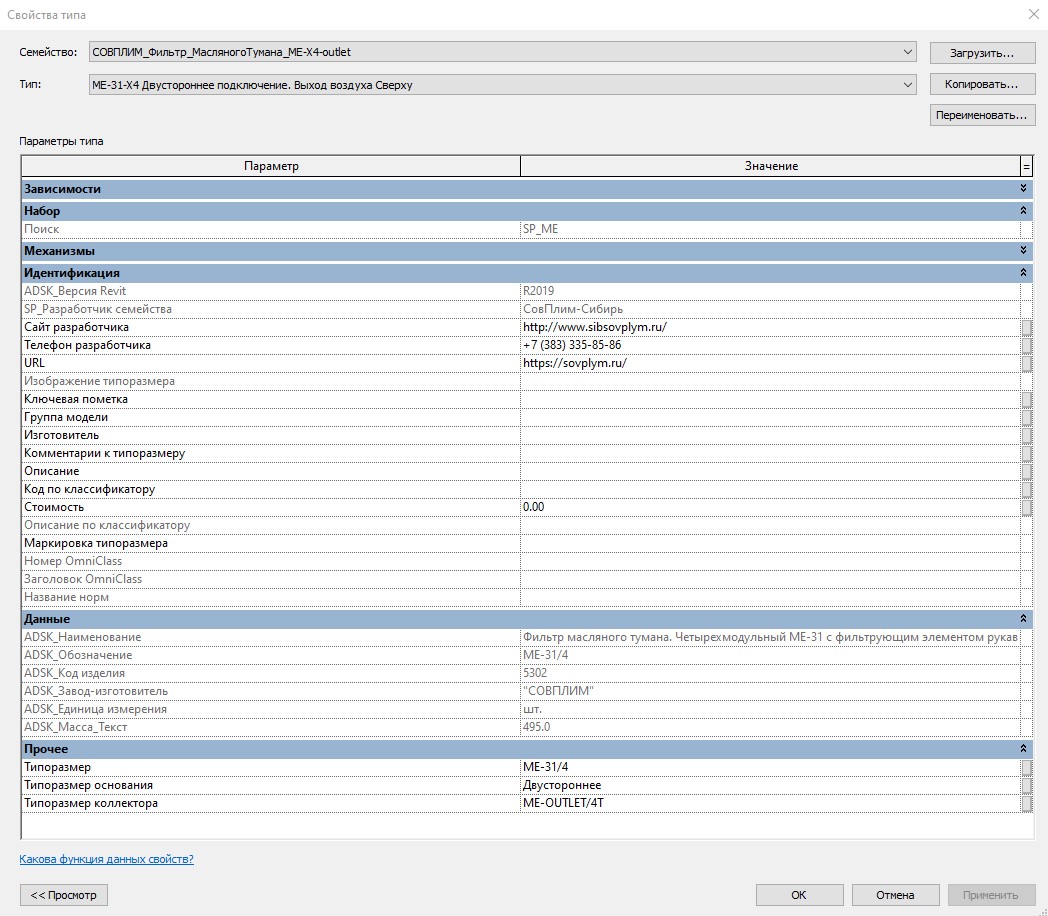

image-0 Пример свойств типа для фильтра масляного тумана

Модели выполнены с тремя уровнями детализации.

На высокой и средней – объёмная модель с проработанной геометрией корпусов, деталей крепления и опор установок, на низкой – условное графическое обозначение. Геометрия поделена на три подкатегории: установка – для геометрии самого агрегата, зона обслуживания – для геометрии зон обслуживания, УГО – для геометрии условного графического обозначения.

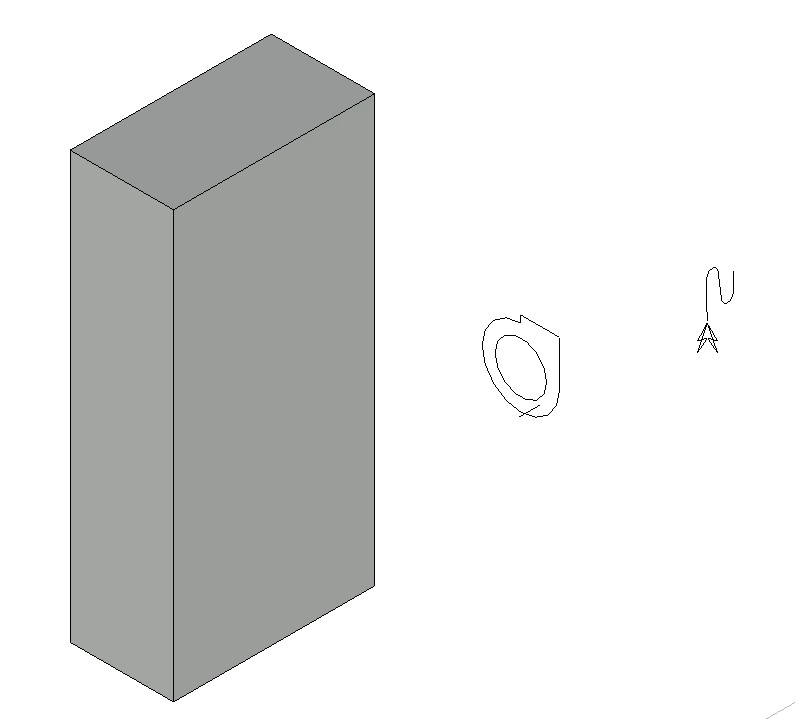

image-0 Пример уровней детализации. Слева высокая и средняя, справа низкая
image-1

Для размещения моделей необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Оборудование(Механическое оборудование)», и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

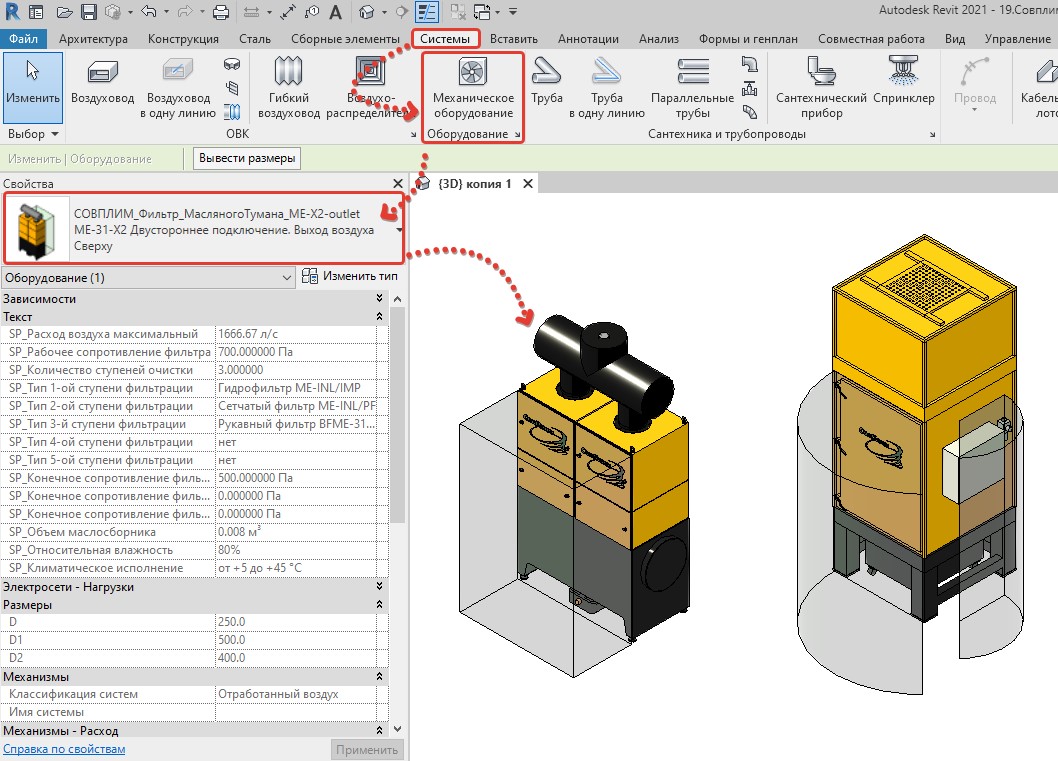

image-0 Пример 1. Размещение модели в проекте

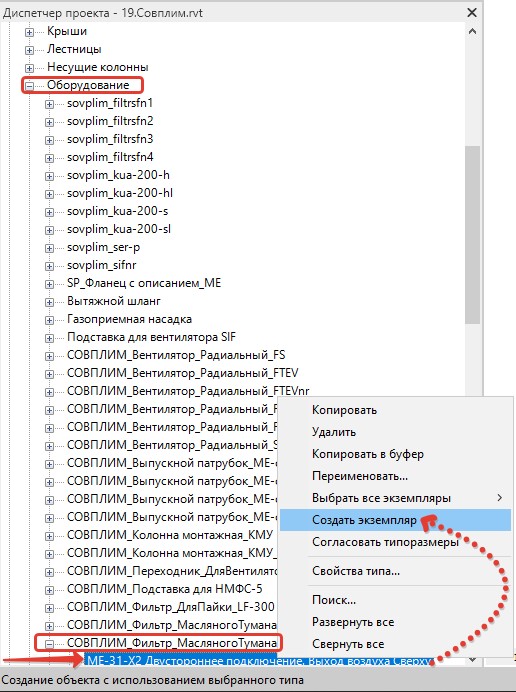

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Оборудование» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

image-0 Пример 2. Размещение модели в проекте

Компания «СовПлим» предлагает пользователям несколько сотен различных модификаций и типоразмеров семейств вентиляционных систем в составе 19-ти продуктов для интеграции их в свои проекты. Для более подробной информации по работе с моделями предлагаем вам ознакомиться с техническими описаниями каждой модели. Они доступны для скачивания в разделе загрузок.
