Обзор BIM-моделей ПВХ гидрошпонок Первого профильного завода

views
348 просмотров
Технический обзор библиотеки BIM-моделей гидрошпонок компании «Первый Профильный Завод».
Обзор BIM-моделей ПВХ гидрошпонок Первого профильного завода

Компания «ООО ПК «ППЗ» Первый Профильный Завод» успешно занимается производством пластикового профиля уже более двадцати лет.  За это время компания завоевала доверие покупателей и обрела надёжную репутацию на рынке. Так клиентами Первого Профильного Завода являются, как крупные игроки рынка, так и небольшие компании.

Продукция ООО ПК «ППЗ» востребована благодаря высокому качеству, износостойкости, долговечности, широкому кругу применения и множеству вариантов исполнения: цвет, текстура, размер и прочее.  В частности, гидроизоляционный профиль компании защищает конструкцию Крымского моста и хоккейный короб сочинского Ледового дворца, также ПВХ-профили используют при строительстве больниц, например, среди таких объектов – центр для заболевших коронавирусом в Новой Москве.

Производство ООО ПК «ППЗ» находится в Московской области и на сегодняшний день способно выпускать до 18 000 погонных метров ПВХ-профиля в день, также в активе компании имеется более 700 видов оснасток для различных видов продукции. Качество продукции регулярно подтверждается сертификатами соответствия ГОСТ и различным техническим регламентам.

В данном техническом обзоре мы рассмотрим библиотеку BIM-моделей гидрошпонок от компании «Первый Профильный Завод». Семейства разработаны в категории «Соединения несущих конструкций» и включают в себя:

  • Гидрошпонки типа DFF
  • Гидрошпонки типа DP
  • Гидрошпонки типа WB
  • Гидрошпонки типа CF
  • Гидрошпонки типа CI
  • Гидрошпонки типа DF
  • Гидрошпонки типа DI
  • Гидрошпонки типа DR
  • Гидрошпонки типа TS

Файлы моделей семейств представлены в форматах RVT и RFA. Версия файлов моделей – Autodesk Revit 2019. Общие параметры семейств – параметры ФОП 2019. 

image-0 Общий вид разработанных моделей радиаторов

Семейства сделаны максимально удобными для пользователей. Всего реализовано 9 типов гидрошпонок из пластифицированного ПВХ с типоразмерами в зависимости от месторасположения шва в конструкции, его ширины и типа: деформационного или рабочего шва с возможными значениями ширины гидрошпонки: 100, 120, 140, 150, 240, 250, 300, 320 мм, производимая длина ее составляет 3000 мм. В пространстве модели, в качестве примера, размещены с разными вариантами их месторасположения в перекрытии. Также в свойствах семейства указаны масса и объём изделия, это нужно для заполнения спецификаций.

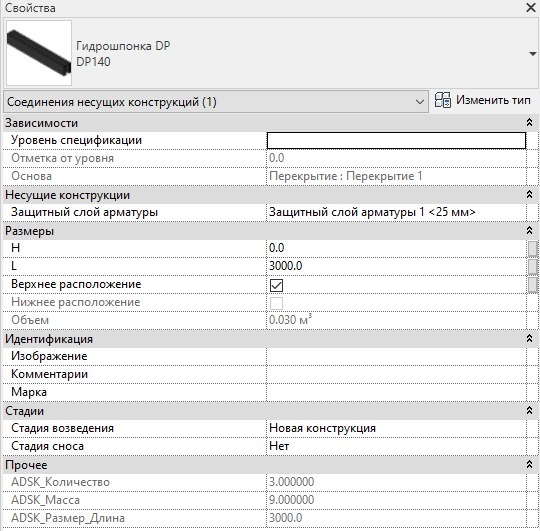

image-0 Свойства семейства

Во всех моделях у пользователя есть возможность изменить длину и ширину изделия, если её изготовление индивидуальное. Для гидрошпонок типа DP есть возможность в соответствующем меню менять расположение на нижнее или верхнее, после чего изделие, кроме положения по высоте, меняет угол поворота сечения. Кроме того, параметры семейства имеют различные информационные поля, которые можно заполнить текстом для их идентификации.

image-0 Различное (нижнее/верхнее) положение гидрошпонки типа DP

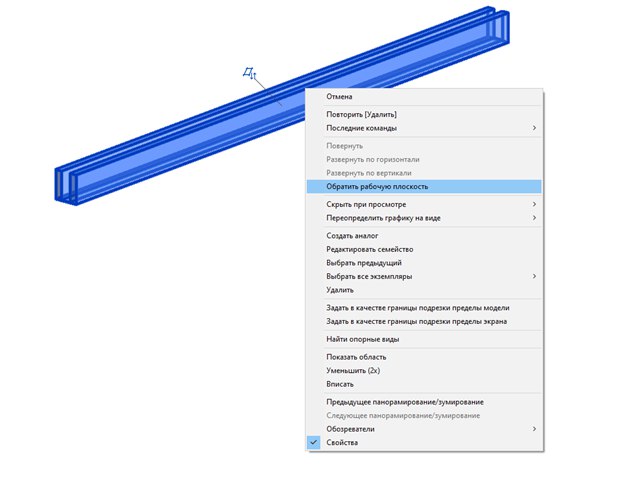

Также пользователь, после размещения элемента гидрошпонки на основе рабочей плоскости в проекте, может развернуть элемент вокруг его рабочей плоскости. Нажмите «стрелку» для разворота элемента на 180° вокруг оси X рабочей плоскости. Можно также нажать правой кнопкой на элемент и выбрать «Обратить рабочую плоскость» из контекстного меню.

image-0

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции, стоимости изделия. Также есть ряд параметров типа, включающих в себя код изделия, информацию о комплектности товара, марку, описание материала и другие паспортные данные от завода-изготовителя, метки идентификации и прочее.

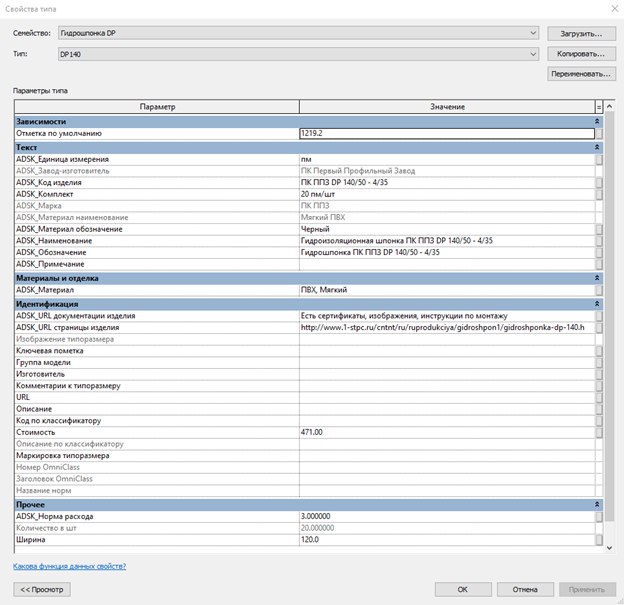

image-0 Пример свойств типа для гидрошпонки типа DP

Модели выполнены в трёх уровнях детализации, с одинаковой точностью проработки геометрии.

image-0 Пример детализации трёх типов гидрошпонок на всех уровнях

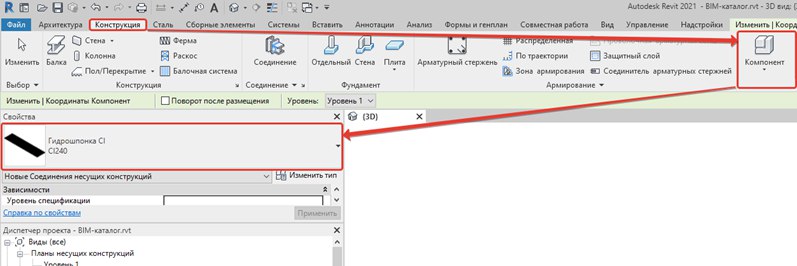

Для размещения моделей необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Конструкция», после чего кликнуть по плитке «Компонент» и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

image-0 Пример 1. Размещение модели в проекте

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Соединения несущих конструкций» кликнуть правой кнопкой мыши на семейство и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

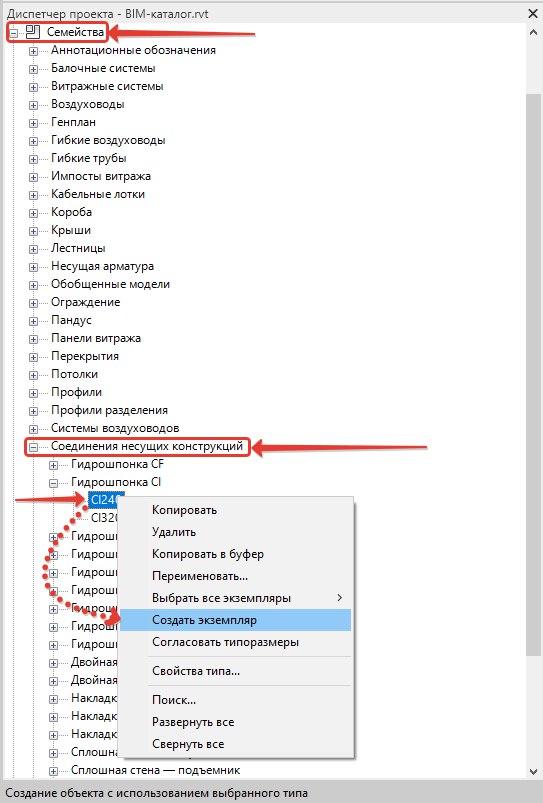

image-0 Пример 2. Размещение модели в проекте
