Обзор BIM-моделей раковин компании Cersanit

views
405 просмотров
Компания BIMLIB разработала для Cersanit BIM-модели керамической плитки и санитарной керамики.
Обзор BIM-моделей раковин компании Cersanit

Компания Cersanit является одним из крупнейших производителей настенной плитки и керамогранита, а также готовых комплексных решений для ванных комнат.  Бренд использует новейшие технологии и создаёт инновационные решения, которые отвечают запросам клиентов на трендовые, эргономичные и экологичные товары. Использование в работе передовых программных продуктов, в том числе BIM-моделирования,  даёт команде Cersanit больше возможностей для новых идей и представляет потребителям прогрессивную продукцию. Это те цели, которые ставит перед собой  Cersanit  на своих предприятиях по всему миру. 

Компания BIMLIB разработала для Cersanit BIM-модели керамической плитки и санитарной керамики. Семейства созданы в категориях: 

  • унитазы –  керамические напольные и подвесные; 
  • раковины и комплектующие  –  керамические подвесные (от 50 cм до 60 cм), встраиваемые (от 55 cм до 80 cм), угловые; 
  • ванны и комплектующие  – акриловые (от 150 см до 170 см), панели для ванн; 
  • мебель для ванной комнаты – тумбы под раковины напольные и подвесные (от 50 см до 80 см); 
  • сеты (комплекты) – унитазы настенные со встраиваемой в стену инсталляцией, раковины в комплекте с пьедесталами и полупьедесталами, подвесными тумбами; 
  • керамическая плитка –  для внутренней и наружной отделки помещений.

Представленные модели раковин разработаны в виде загружаемых семейств категории «Сантехнические приборы»  для Revit.  Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2017.  

BIM-модели

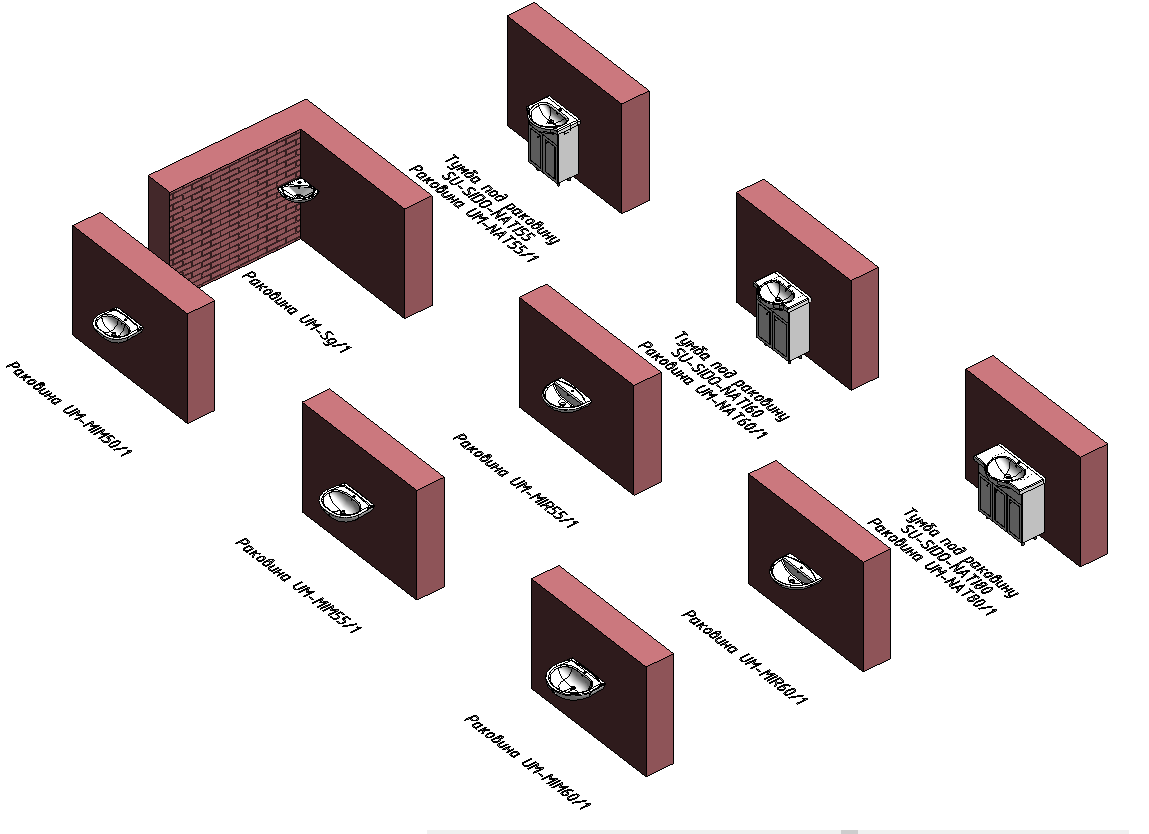

Общий вид разработанных моделей раковин 

Семейства приборов Cersanit сделаны максимально удобными для пользователей. 

9 семейств в формате «rfa» для раковин имеют 2 типа инсталляции: навесные и встраиваемые с использованием тумб под раковину. Навесной тип обладает дополнительной моделью угловой раковины для малогабаритных санузлов.  

Как и в других сантехнических приборах, кроме геометрических характеристик с указанием нужных диаметров для отверстий и внешнего вида, есть отличия в технологии размещения. В семействах в местах подключения добавлены соединительные элементы с указанием параметров механизмов: величина падения давления, показания приборов учета, конфигурации канализационной сети. Это дает возможность использовать семейства не только в архитектурном разделе, но и при проектировании инженерных сетей на различных стадиях. 

BIM-модели

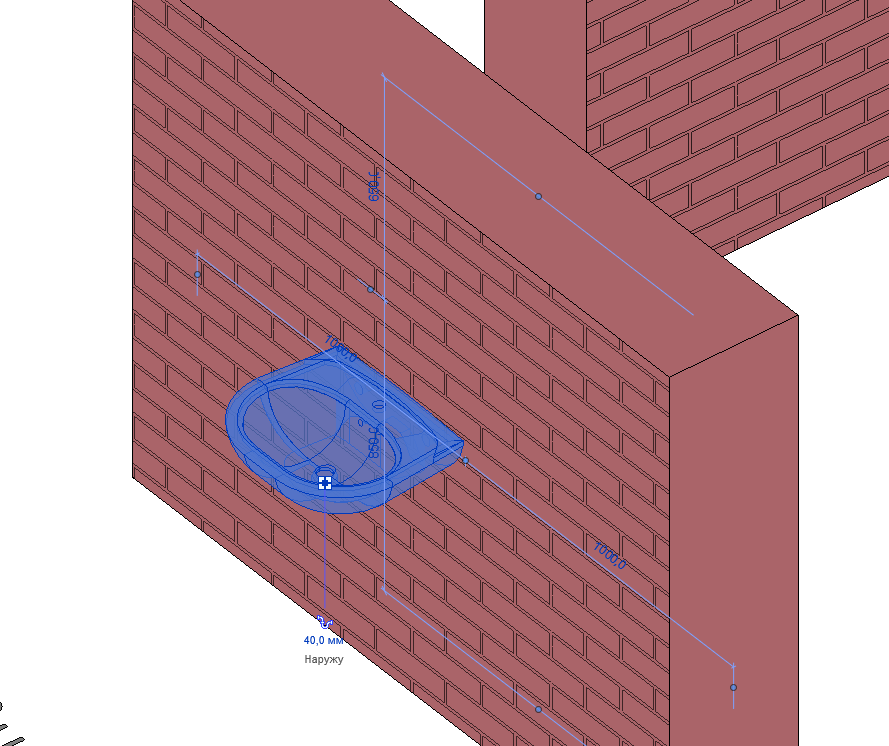

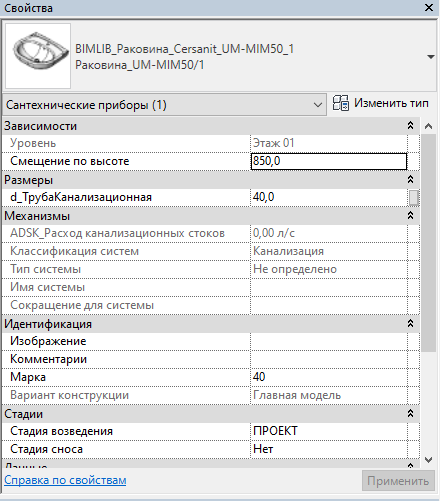

Настройка позиционирования раковины на стене. 

BIM-модели

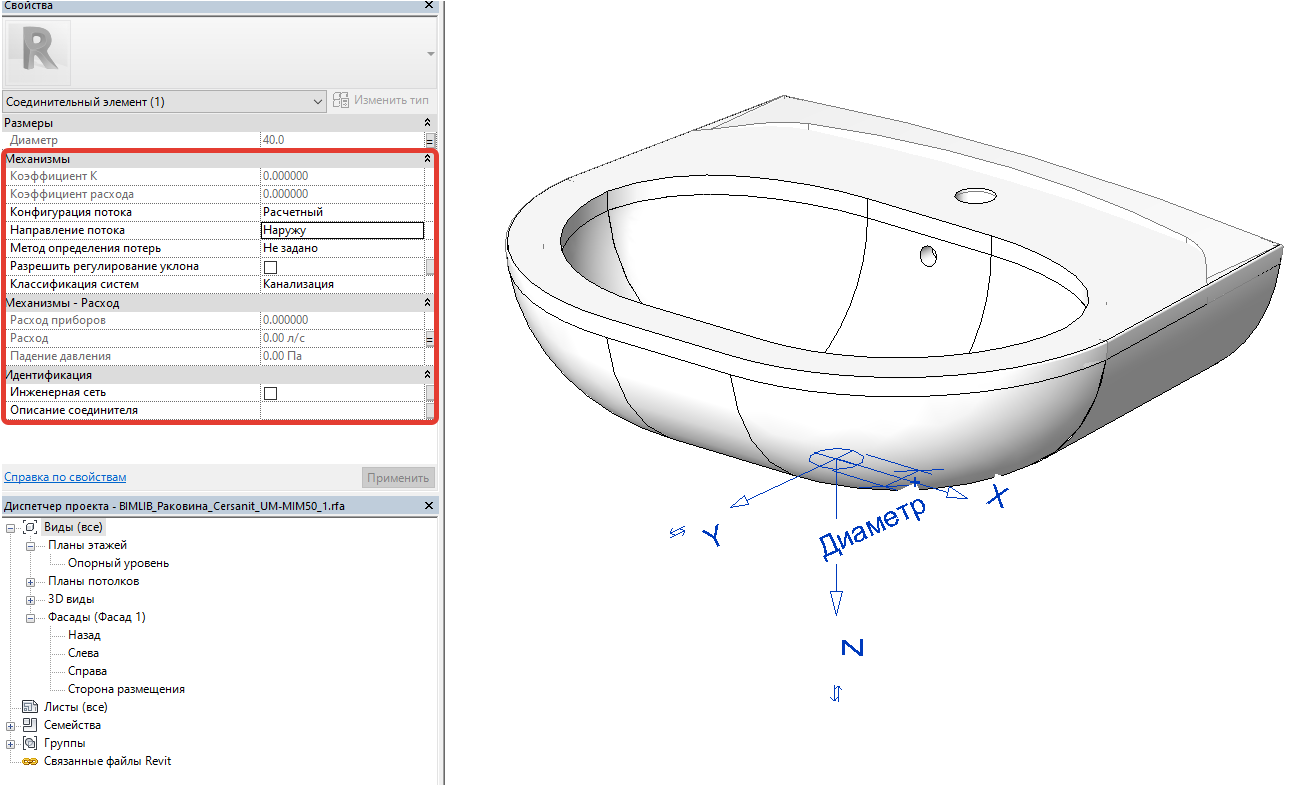

Соединительный элементы в местах подключения. 

Также для учёта расхода воды в проекте доступна возможность задавать значения для каждого экземпляра прибора. 

BIM-модели

Настройка расхода в свойствах модели прибора. 

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт, данные о производителе продукции и разработчике модели.  Для удобства подбора раковины наименования моделей имеют цифровое обозначение, например «55/1», где 55 – ширина прибора в сантиметрах, 1 – количество отверстий для слива.

BIM-модели

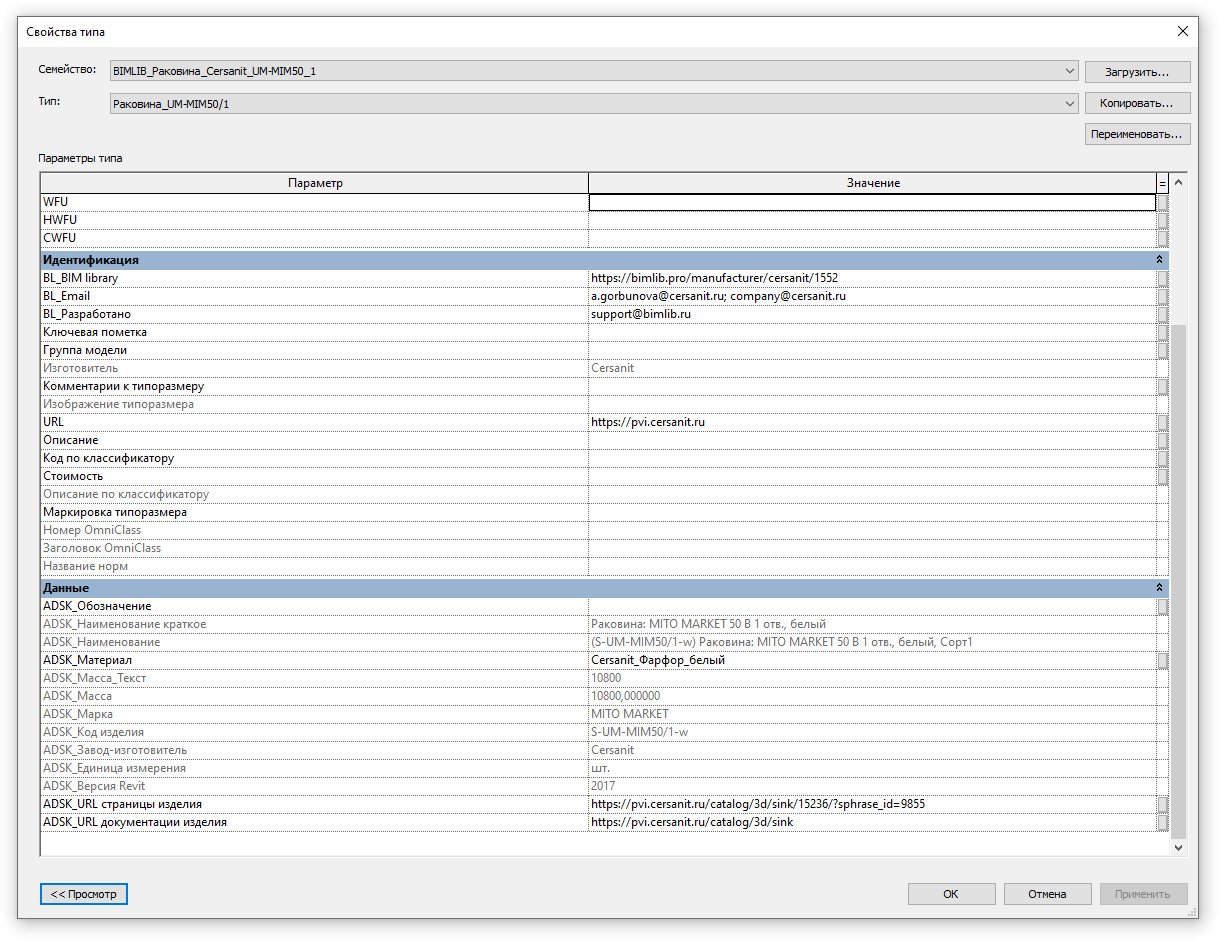

Пример свойств типа.

Аналогичные параметры заполнены и в остальных системах. 

Все разработанные семейства имеют различное отображение в зависимости от выбранного уровня детализации на виде. На высокой видны криволинейная геометрия (фаски) и сглаживания форм, также проявляются дополнительные борта раковины для защиты от утечки воды. На средней и низкой отображается упрощённая геометрия.  

image-0
image-1

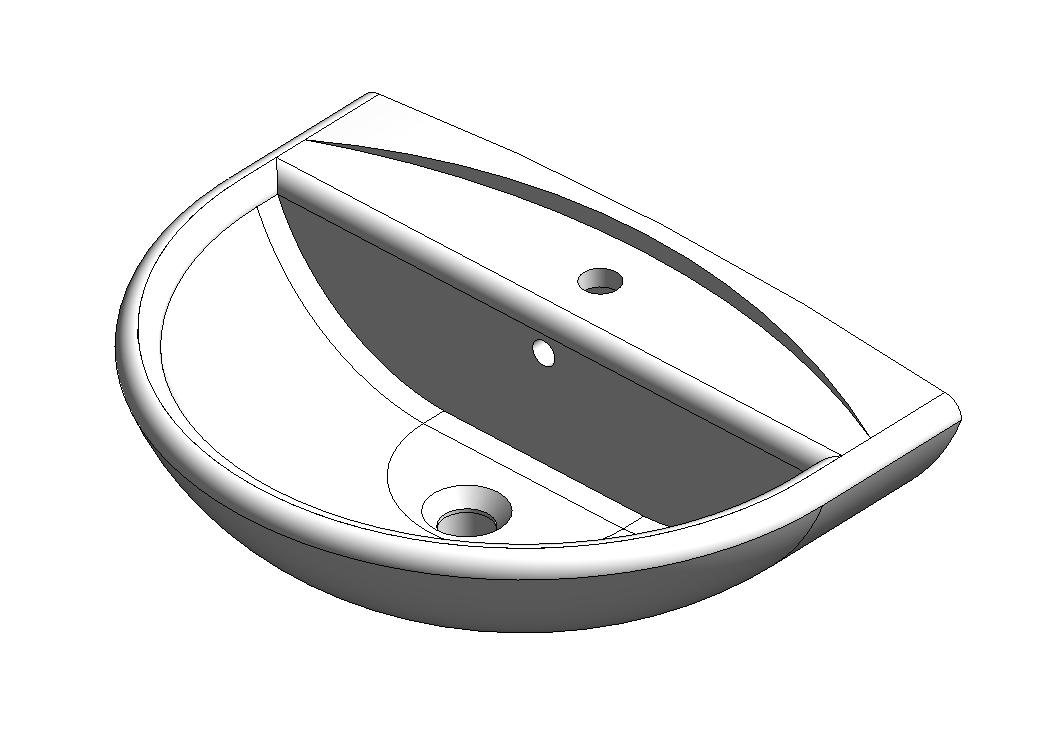

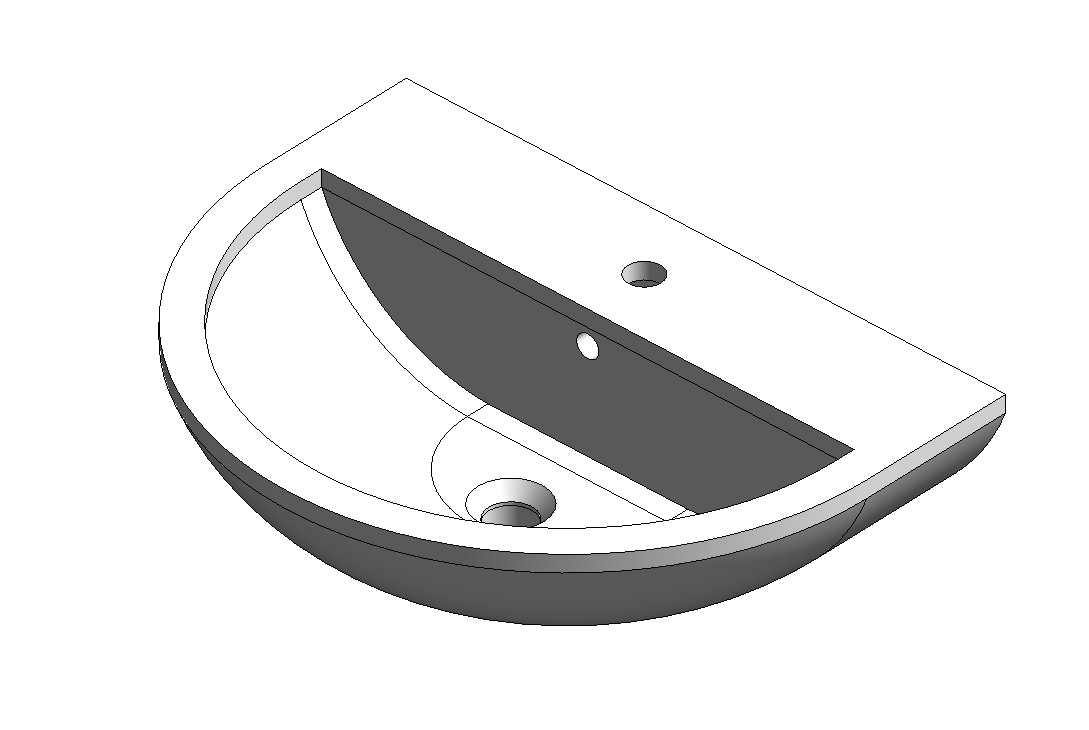

Пример уровней детализации. Слева высокая, справа средняя (низкая). 

Для размещения моделей приборов Cersanit необходимо: 

  • перейти на любой из видов;
  • на панели управления перейти во вкладку «Системы» и далее в «Сантехнические приборы» ;
  • в панели свойств выбрать нужную модель и разместить так, как вам необходимо. 
image-0

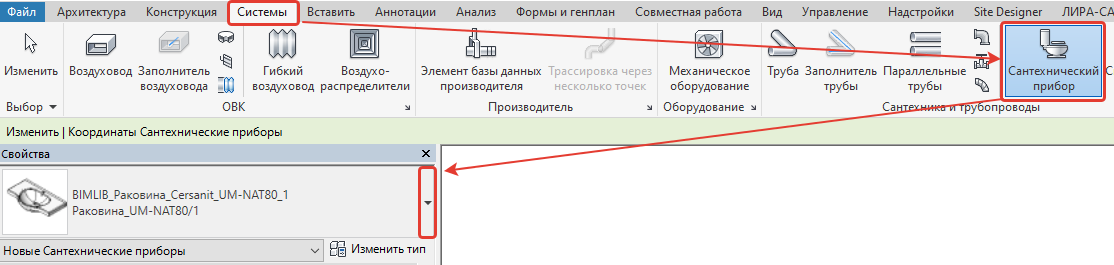

Пример 1. Размещение модели в проекте. 

Альтернативный вариант размещения:

  • перейти на любой из видов  в диспетчере проекта;
  • во вкладке «Семейства» в категории «Сантехнические приборы» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр»;
  • разместить его так, как вам необходимо.
image-0

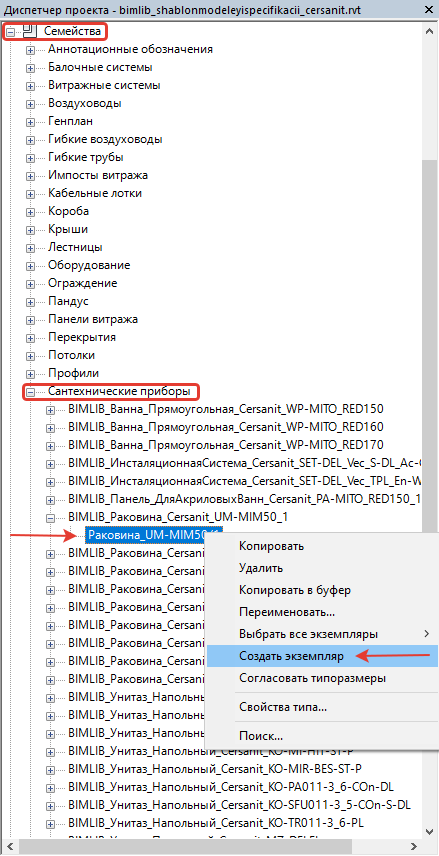

Пример 2. Размещение модели в проекте. 

Для семейств подвесных и встраиваемых раковин требуются конструктивные основы  –  стена и тумба. При размещении подвесной раковины можно указать параметр «Смещение по высоте» для позиционирования прибора в пространстве. 

Представленный каталог «Ведомости и спецификации» содержит табличные данные для сантехнического оборудования определенной категории в составе применяемых общих параметров: массы, типа материала, цвета и других. 

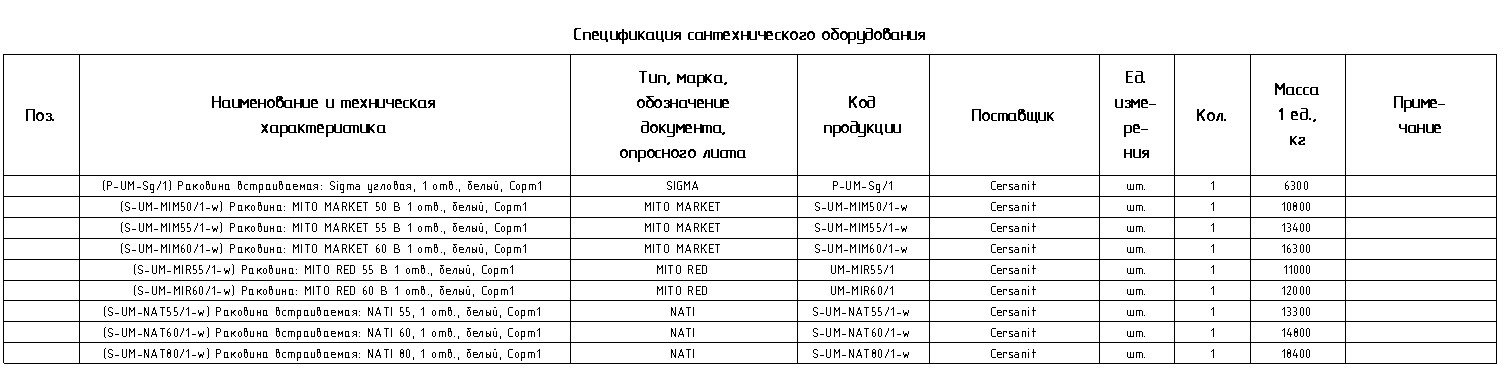

Спецификация 

Спецификация .

Представленные модели сантехнических приборов  Cersanit идеально вписываются в концепцию проектирования санузлов в сооружениях самого различного назначения: жилых, административных и офисных зданиях, бассейнах, гаражах и многоуровневых паркингах, научно-исследовательских учреждениях, проектных и конструкторских организациях. 
