Обзор BIM-моделей розеток и выключателей компании EKF

views
361 просмотр
Технический обзор библиотеки BIM-моделей розеток и выключателей компании EKF.
Обзор BIM-моделей розеток и выключателей компании EKF

EKF – российский производитель низковольтной электротехники, который создаёт надёжное и доступное электротехническое оборудование.

Компания предлагает полный спектр электрооборудования для ввода, распределения и учёта электричества, локальной автоматизации технологических процессов, а также комплексные решения для повышения энергоэффективности в различных отраслях.

В ассортименте EKF представлено более 10 000 наименований модульной автоматики, силового и коммутационного оборудования, корпусов электрощитов, изделий для электромонтажа и электроустановки, средств измерения и кабеленесущих систем. Всего более 300 групп по 33 товарным направлениям. Приоритетным направлением работы компании является разработка комплексных энергоэффективных решений для промышленных предприятий, проектирования и строительства энергетических, гражданских и инфраструктурных объектов.

В первой части технического обзора рассмотрим несколько видов семейств электротехнических приборов торговой марки EKF. Семейства выполнены в нескольких категориях: «Электрические приборы», «Выключатели», «Обобщенные модели», «Телефонные устройства» и «Устройства связи» и представлены в наборе в следующих каталогах: 

  • семейства выключателей и розеток серии «Венеция» – 16 моделей;
  • семейства выключателей и розеток серии «Владивосток» – 2 модели;
  • семейства выключателей и розеток серии «Мурманск» – 8 моделей;
  • семейства выключателей и розеток серии «Прага» – 11 моделей;
  • семейства выключателей и розеток серии «Рим» – 24 модели;
  • семейства выключателей и розеток серии «Валенсия» – 36 моделей;
  • семейства выключателей и розеток серии «Минск» – 239 моделей;
  • семейства выключателей и розеток серии «Стокгольм» – 117 моделей;
  • также большое множество отдельных семейств бытовых автоматических выключателей (автоматы) – предохранителей и розеток, аналогичных приборов для размещения в производственных помещениях – 77 семейств моделей с несколькими десятками типоразмеров внутри – «автоматы», различающиеся мощностью по силе тока от 1А до 63А и количеством точек подключения.

В составе серий есть наборы различных розеток и выключателей, как  одноместных, так и с несколькими местами подключения блоков «розетка-выключатель», комбинаций с наличием мест подключения цифрового ТВ и сети «Интернет», комплектующих рамок.

Представленные модели разработаны в виде загружаемых семейств для Revit. Все они доступны для скачивания в формате файлов для семейств – RFA, для каталогов – RVT. Версия файлов Autodesk Revit 2019. Общие параметры семейства – параметры ФОП 2019.

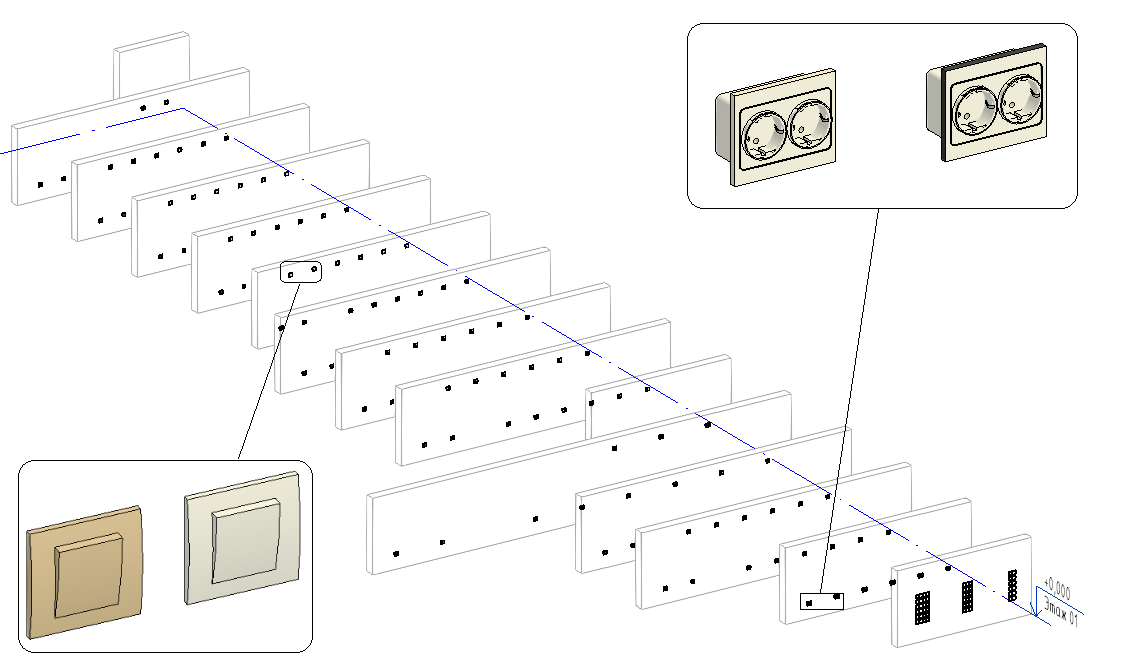

Фрагмент Фрагмент общего вида разработанных моделей розеток и выключателей

Все семейства в рамках проекта должны располагаться на конструктивной основе, например, на стене. Каждый прибор позиционируется на грани стены в двух координатах: по высоте и длине стены. Пользователь, выделив любой прибор, может сразу же увидеть параметры подключения к силовым электросетям (зелёная метка), где указаны электрические мощность и напряжение прибора.

Также пользователь после размещения прибора на основе рабочей плоскости в проекте может развернуть элемент вокруг его рабочей плоскости. При выборе элемента на экране «Обращение рабочей плоскости» отображается красная метка. Щёлкните стрелку для разворота элемента на 180 градусов вокруг оси X рабочей плоскости. Можно также щёлкнуть правой кнопкой на элементе и выбрать «Обратить рабочую плоскость» из контекстного меню.

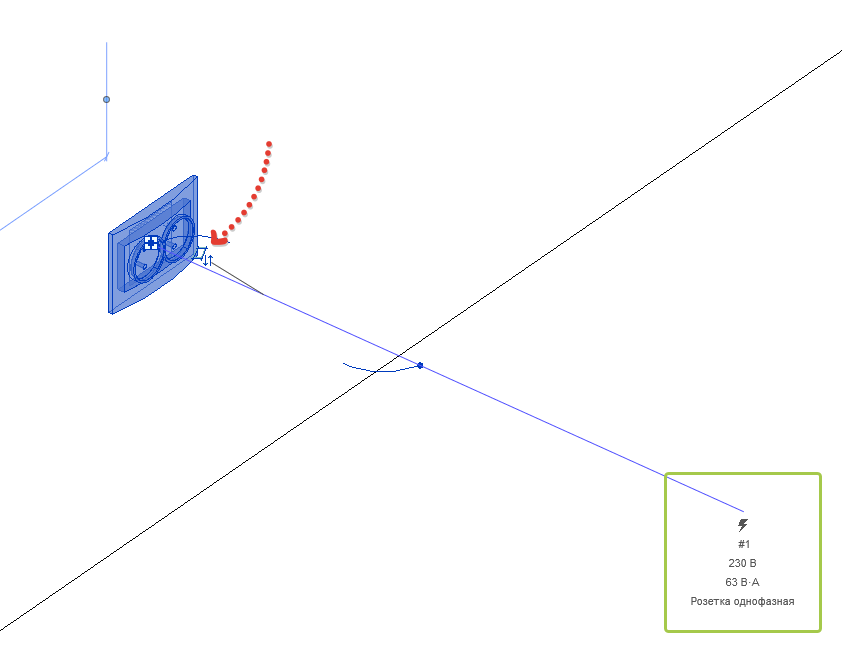

Пример Пример отображения параметров технического подключения (зеленая метка) и значка изменения положения розетки (красная метка)

Ниже представлены настройки некоторых приборов, в них изменяются: размеры, габариты смещений и УГО, параметры тока, материал и состав комплектующих, идентификационные поля. Неизменяемые параметры необходимые для расчётов – данные об электрооборудовании.

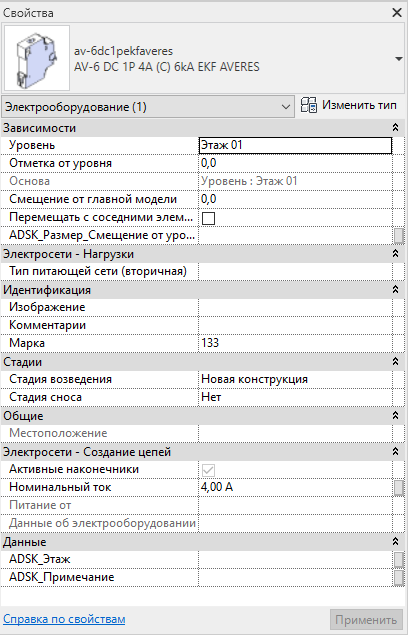

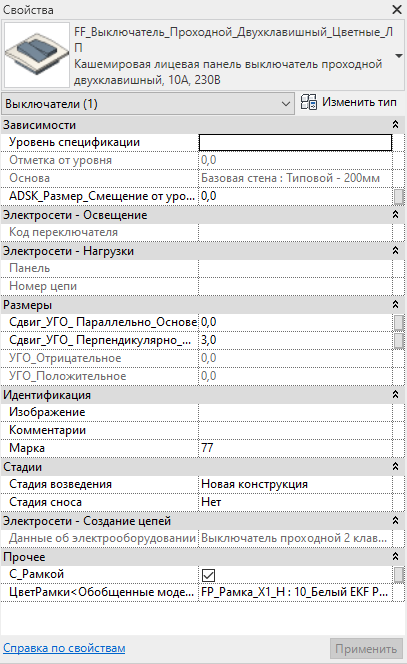

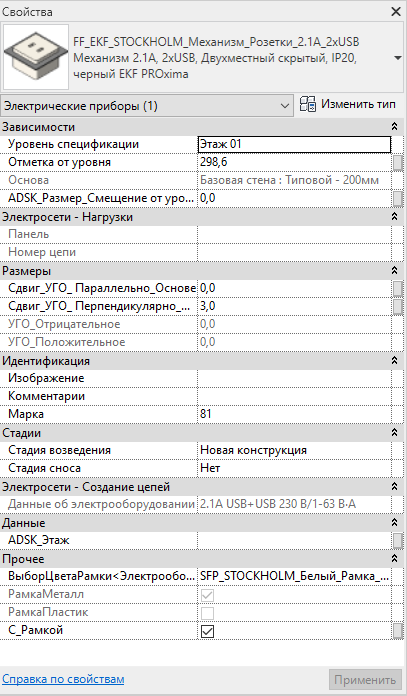

Свойства Свойства семейств выключателя, розетки, «автомата»
Свойства
Свойства

В свойства всех семейств внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции.

Более того, в свойствах типа содержатся сведения о материалах, применяемых в составе прибора, параметры электрической нагрузки. Основными параметрами, характеризующими приборы данных категорий, выступают сила тока и мощность, указанные также в маркировке типоразмера, масса, цвет, параметры классификации. Подробно описан в составе свойств раздел «Данные», содержащий в себе дополнительную информацию о составе прибора, его описании. Раздел «Прочее» имеет различные активные функции по смене представления или состава прибора.

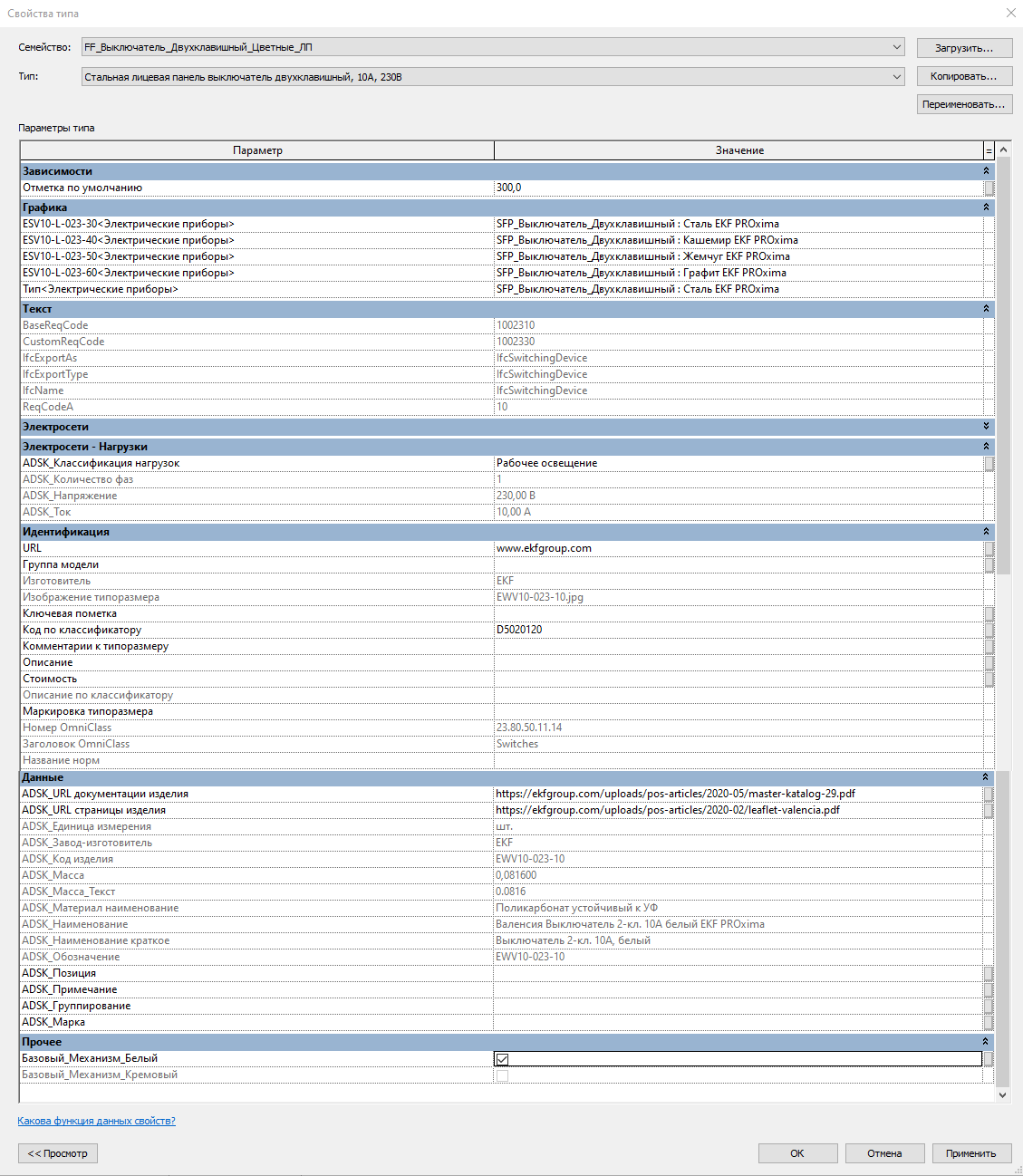

Пример Пример свойств типа для выключателя двухклавишного

Модели выполнены в трёх уровнях детализации.

На высокой и средней – объёмная модель, с проработанной геометрией: наличие деталей крепления, пазов, контактов заземления (для розеток), элементов дизайна корпуса, на низкой – условное графическое обозначение на плане. Геометрия поделена на две подкатегории: прибор – для геометрии самого изделия, УГО – для геометрии условного графического обозначения на чертежах.

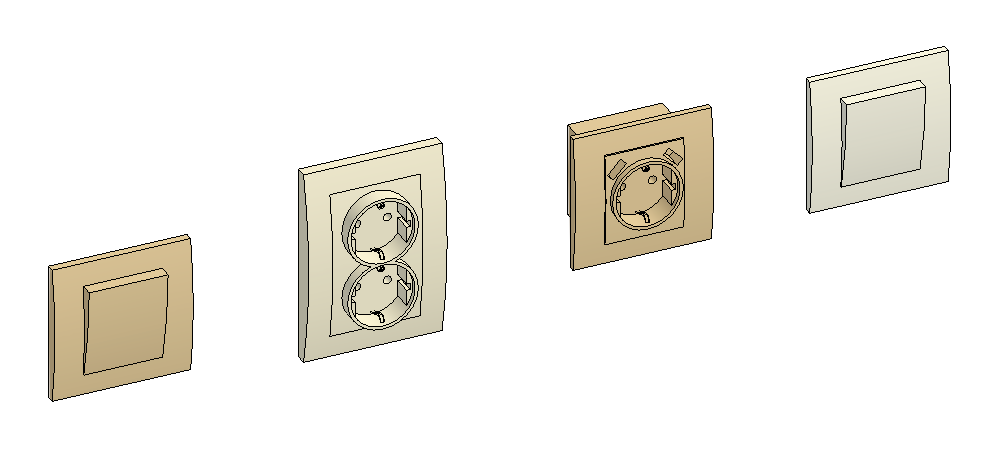

Пример Пример уровней детализации
Пример

Для размещения моделей необходимо перейти на любой из видов, далее на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке, например, «Телефонные устройства», и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

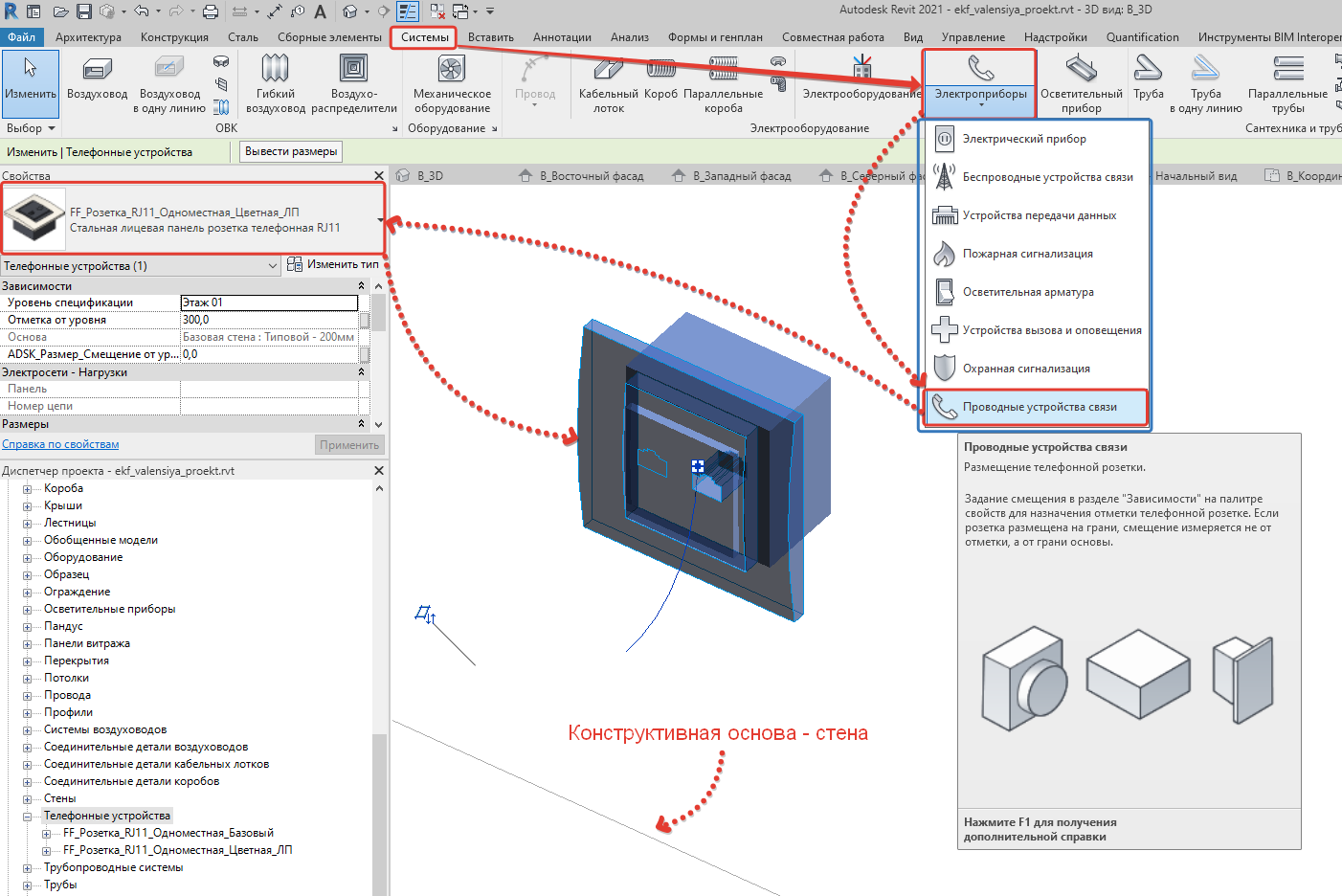

Пример Пример 1. Размещение модели в проекте

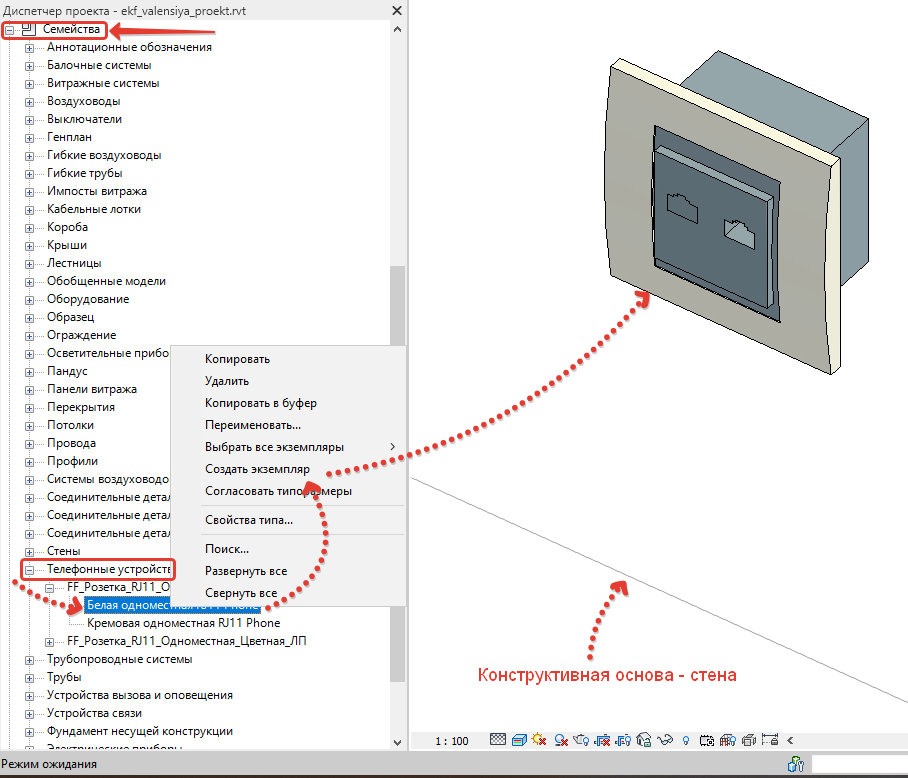

Также можно перейти на любой из видов, для этого в диспетчере проекта во вкладке «Семейства», в категории «Телефонные устройства» кликнуть правой кнопкой мыши на семейство и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

Пример Пример 2. Размещение модели в проекте

Напомним, что для размещения прибора, необходима конструктивная основа, например, стена.

Скачать BIM-модели компании EKF→
