Обзор BIM-моделей сантехнических приборов компании «Cersanit»

views
2890 просмотров
Обзор семейств категории «Сантехнические приборы» для Revit. Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2017.
Обзор BIM-моделей сантехнических приборов компании «Cersanit»

Компания Cersanit является одним из крупнейших производителей настенной плитки и керамогранита, а также готовых комплексных решений для ванных комнат. Cersanit использует новейшие технологии и создаёт инновационные решения, которые отвечают запросам клиентов. Использование в работе передовых программных продуктов, в том числе BIM-моделирования, оставляет больше возможностей для новых идей и представляет потребителям прогрессивную продукцию.

Компания BIMLIB разработала BIM-модели для производителя керамической плитки и санитарной керамики – компании «Cersanit». Семейства разработаны в следующих категориях:

  • унитазы – керамические напольные и подвесные;
  • раковины и комплектующие – керамические подвесные (от 50см до 60 cм), встраиваемые (от 55 см до 80 cм), угловые;
  • ванны и комплектующие – акриловые (от 150 см до 170 см), панели для ванн;
  • мебель для ванны – тумбы под раковины напольные и подвесные (от 50 см до 80 см);
  • сеты (комплекты) – унитазы настенные с встраиваемой инсталляцией в стену, раковины в комплекте с пьедесталами и полупьедесталами, подвесными тумбами;
  • керамическая плитка – для внутренней и наружной отделки помещений;

Представленные модели унитазов «Cersanit» разработаны в виде загружаемых семейств категории «Сантехнические приборы» для Revit. Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2017.

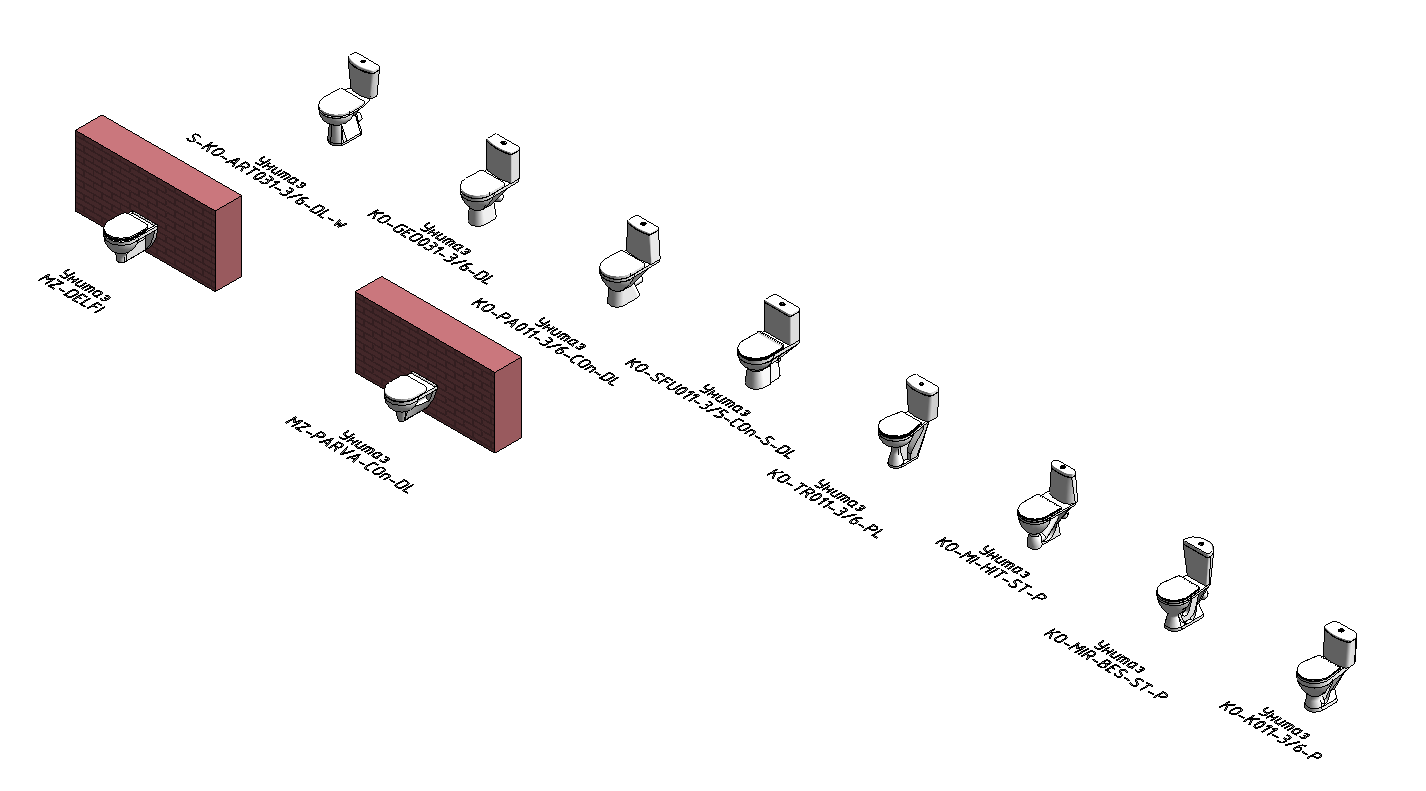

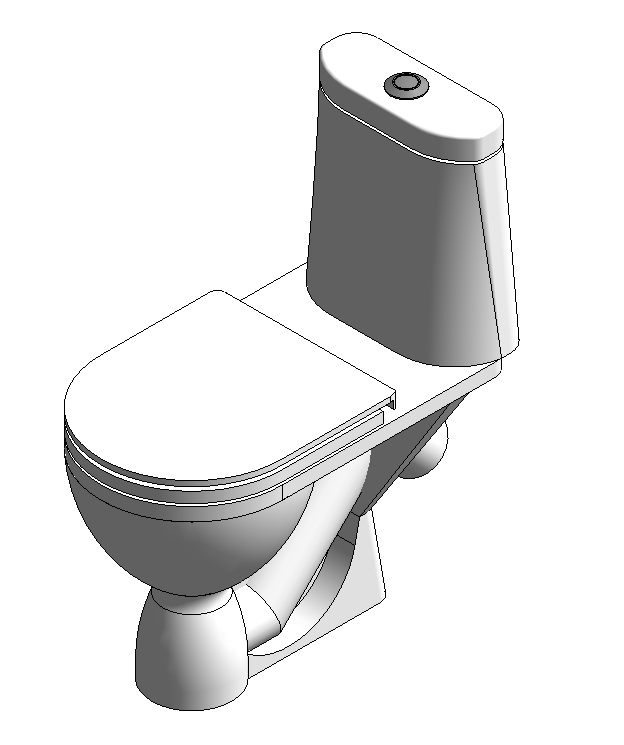

BIM-модели Общий вид разработанных моделей унитазов

Семейства приборов «Cersanit» сделаны максимально удобными для пользователей.

Разработано 10 семейств в формате «rfa» для напольных и подвесных унитазов. Кроме геометрических характеристик, с указанием нужных диаметров для отверстий, и внешнего вида, отличия есть и в типе подключения слива (косой, горизонтальный), месте подвода воды и способу размещения. В семействах, в местах подключения, добавлены соединительный элементы. Это даёт возможность использовать семейства не только в архитектурном разделе, но и при проектирование инженерных сетей.

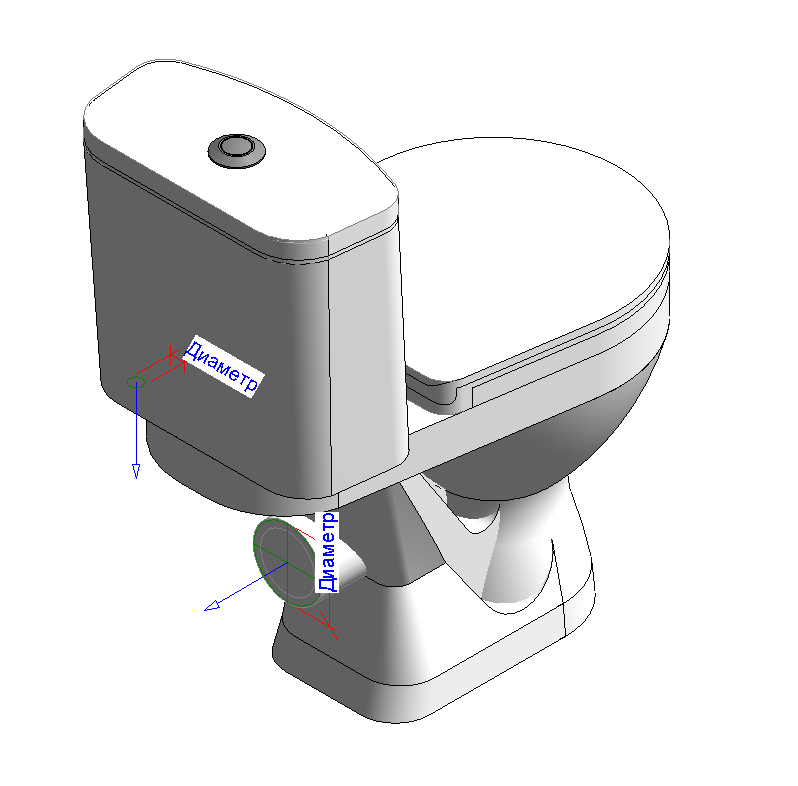

BIM-модели В местах подключения добавлены соединительный элементы

Для учёта расхода воды в проекте, доступна возможность задавать значения для каждого экземпляра прибора.

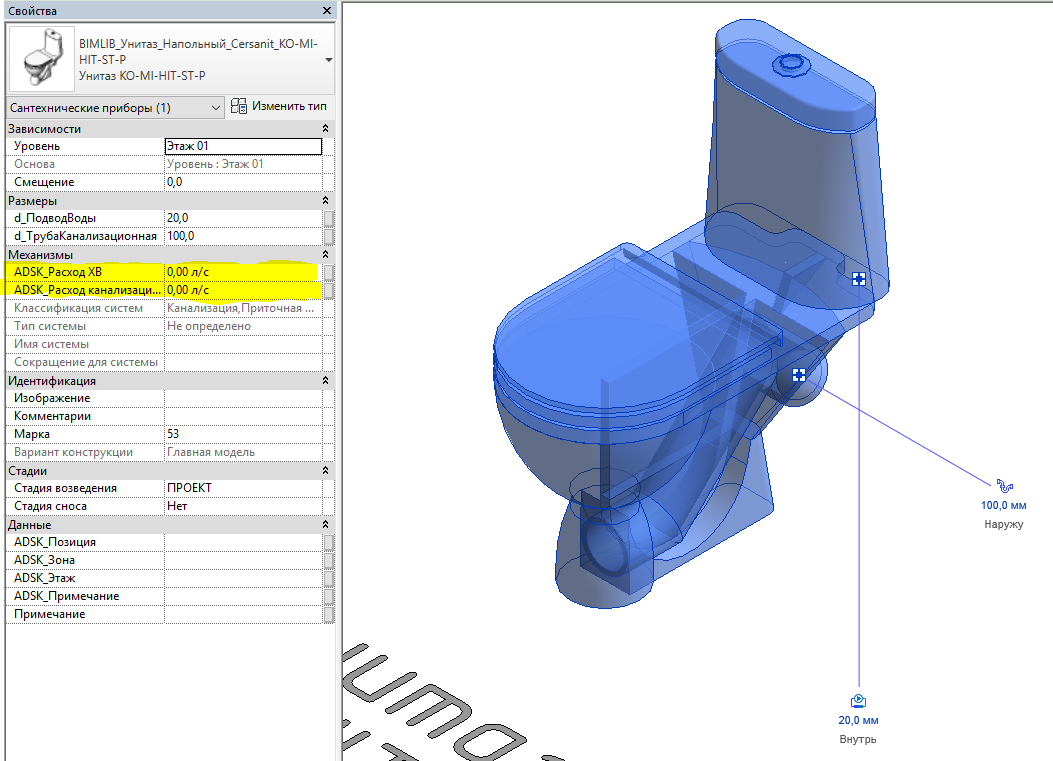

BIM-модели Настройка расхода

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели.

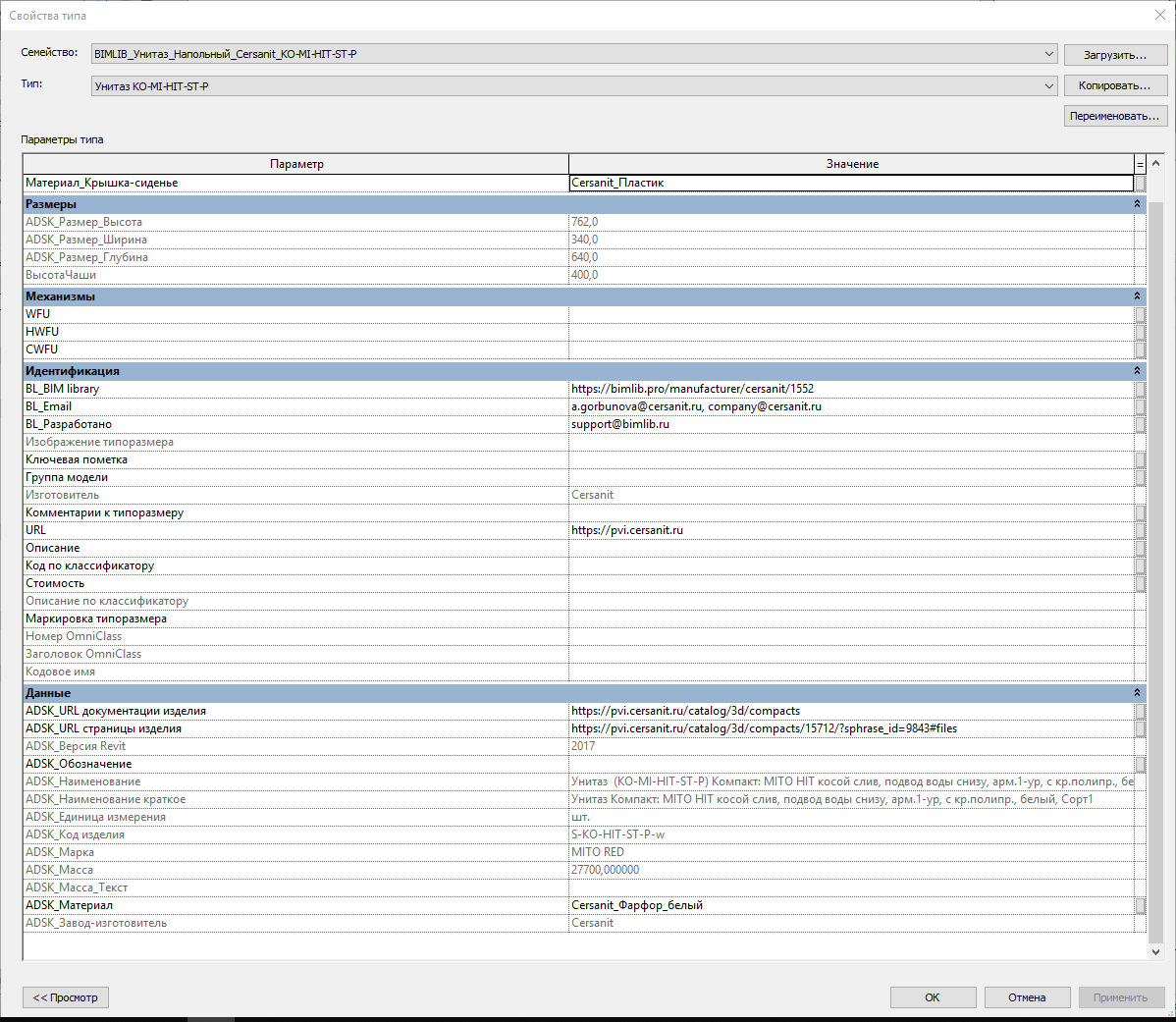

BIM-модели Пример свойств типа. Аналогичные параметры заполнены и в остальных системах.

Все разработанные семейства имеют различное отображение в зависимости от выбранного уровня детализации на виде.

На высоком уровне детализации максимально точно отображён вид элемента, видна геометрия кнопки сливного механизма, более детально проработана крышка бачка и некоторые элементы унитаза. На среднем и низком уровне элементы отображаются в упрощённом виде.

BIM-модели Средний уровень детализации

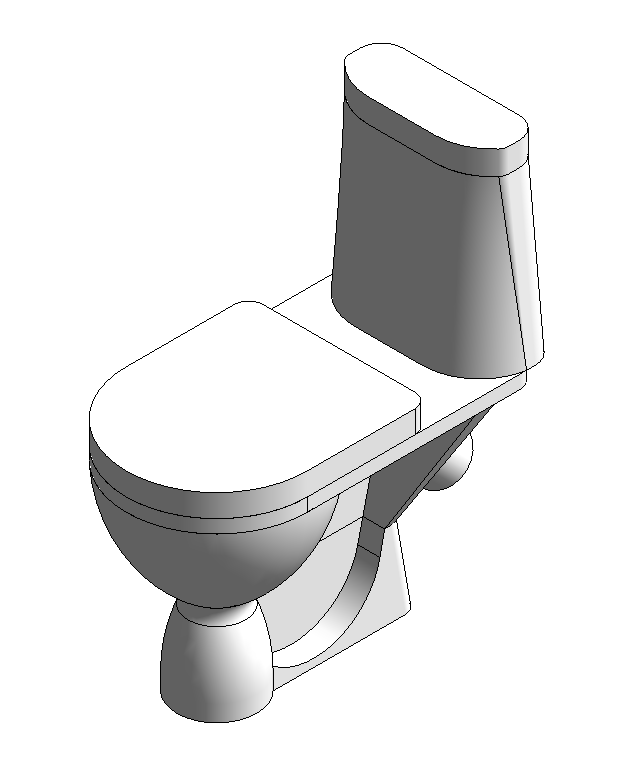

BIM-модели Высокий уровень детализации

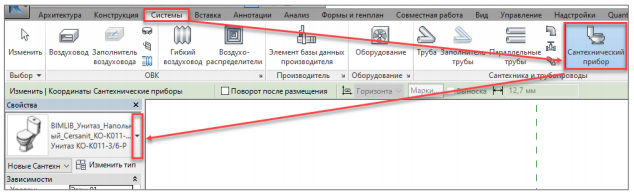

Для размещения моделей приборов «Cersanit» необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Сантехнические приборы», и в панели свойств выбрать нужную модель.

BIM-модели Размещение модели в проекте

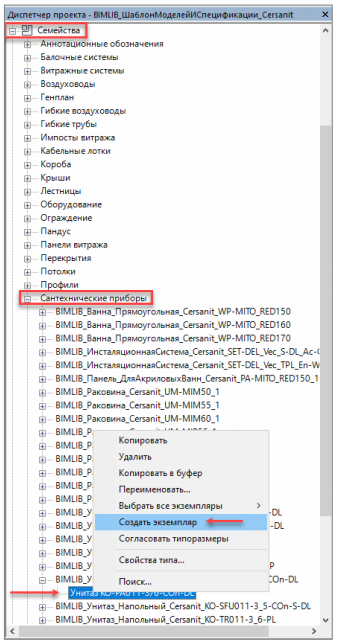

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Сантехнические приборы» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр».

BIM-модели Размещение модели в проекте

Для семейств подвесных унитазов требуется конструктивная основа – стена. При размещении унитаза можно указать параметр «Смещение по высоте» для позиционирования прибора в пространстве.

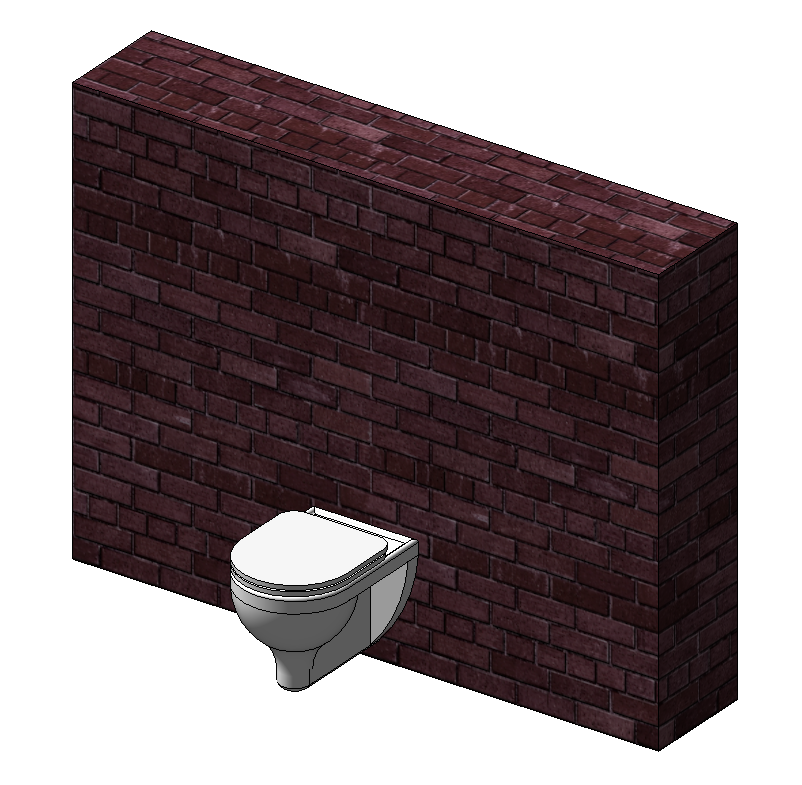

BIM-модели Размещение в проекте подвесного унитаза

Пример размещения в проекте подвесного унитаза на конструкционном элементе – стена.

Представленный каталог «Ведомости и спецификации» содержит табличные данные для сантехнического оборудования определённой категории в составе применяемых общих параметров: массы, габаритов, типа материала, цвета, расхода воды и других.

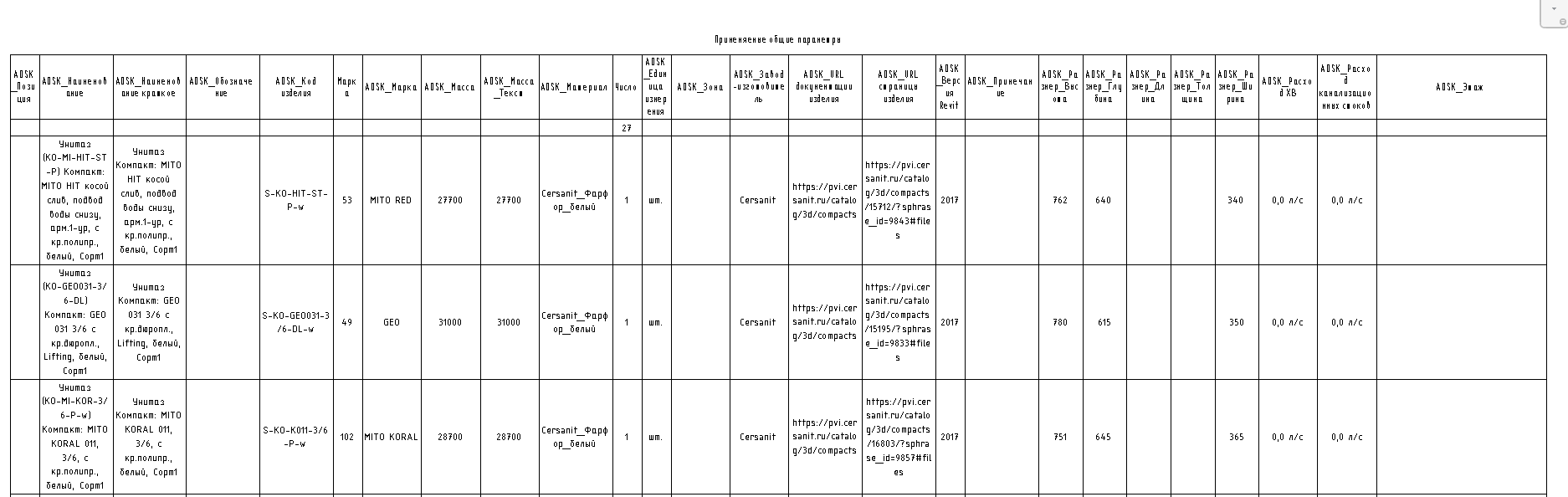

Ведомость Ведомость

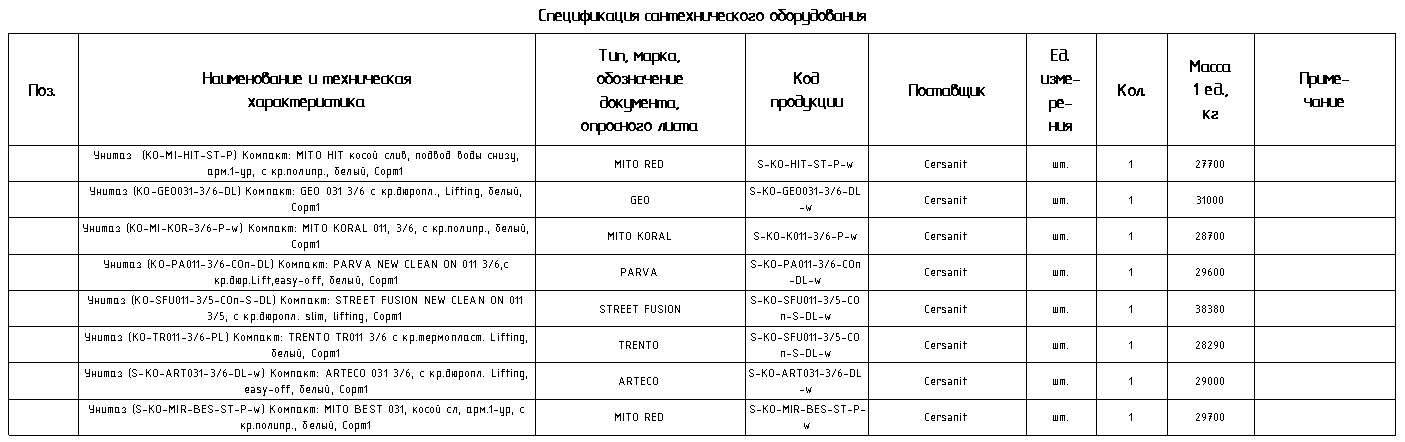

Спецификация Спецификация

Представленные модели сантехнических приборов «Cersanit» идеально вписываются в концепцию проектирования санузлов жилых, административных и офисных зданий, зданий бассейнов, гаражей и многоуровневых паркингов, научно-исследовательских учреждений, проектных и конструкторских организаций.

Скачать модели можно по ссылке.
