Обзор BIM-моделей семейств резиновых покрытий от компании «Алегрия»

views
1091 просмотр
Технический обзор библиотеки BIM-моделей систем резиновых покрытий от компании «Алегрия».
Обзор BIM-моделей семейств резиновых покрытий от компании «Алегрия»

Компания «Алегрия» – официальный дистрибьютор немецкого завода Kraiburg relastec. Специализация компании – материалы немецкого бренда KRAIBURG Relastec, который производит продукцию из резиновой крошки, получаемой из старых шин. KRAIBURG Relastec может смело побороться за звание лидера по переработке вторсырья, потому что ежегодно принимает порядка 85 тысяч тонн старых покрышек и производственных отходов. По специальной технологии собранный материал превращается в высококачественные гранулы, которые служат основой для новой полезной продукции. Стоит отметить, что изделия KRAIBURG Relastec на 100% пригодны для повторной переработки без потери качества. В предложение компании «Алегрия» входит рулонное покрытие из резиновой крошки, плитка и малые архитектурные формы (далее – мафы) для детских площадок, плитка для террас, балконов и кровель.

В этом техническом обзоре мы рассмотрим каталог BIM-моделей, разработанных специалистами компании BIMLIB для комплексных решений по устройству дорожных покрытий площадок, тротуаров, их благоустройству и оснащению. Вашему вниманию представлен каталог семейств: «Bimlib_shablonspecifikaciyikompanovkamodeley.rvt», который содержит модели резиновых дорожных покрытий в виде системных семейств категории «Перекрытие», модели краевых профилей для плитки в виде системных семейств категории «Ограждение», фигуры и мафы в виде загружаемых семейств в категории «Генплан». Все семейства доступны и в формате *RFA для отдельного использования. Каталог также содержит библиотеку материалов «bibliotekamaterialov_alegriya.adsklib». Версия файлов Autodesk Revit 2017. Общие параметры семейств – параметры ФОП 2017.

Общий Общий вид разработанных моделей покрытий и мафов

Семейства содержат в себе множество различных типов конструкций. Рассмотрим их подробнее.

  • Резиновые дорожные покрытия:

1) Рулонные покрытия Kraitec TOP Plus, PV, Drain Plus, 16 типоразмеров толщиной от 3 до 12 мм – это настилы для защиты поверхностей (кровли, дороги, площадки) от механических повреждений, изоляции или наоборот для дренажа.

2) Противоударная резиновая плитка Euroflex SBR (пористая листовая резина на основе бутадиен-стирольного каучука) и EPDM (резина на основе этиленпропиленового каучука), 66 типоразмеров плитки различных цветов по RAL и текстур (трава, дерево и т.п.), размером 500х500 и толщиной от 4 до 60 мм – это резиновые настилы для защиты дорожных и площадочных поверхностей от механических воздействий длительных циклов.

3) Краевой профиль Euroflex – 24 типа размером от 250х30 до 250х90 мм различных цветов по RAL (это изделия для обрамления углов и боковых сторон резиновой плитки для придания мощению площадок законченных форм и удобства эксплуатации).

  • Фигуры и мафы:

1) Слон, Верблюд и Носорог от Алегрия Euroflex – резиновые фигуры животных для дополнения внешнего образа и функциональности детских или парковых площадок. Стойки к истиранию, ударам, атмосферным воздействиям.

2) Полусфера, Сфера, Куб, С-блок, S-блок от Алегрия Euroflex – 36 типоразмеров мафов для создания различных комбинаций дизайна детских игровых, спортивных, парковых площадок или дополнения их форм и функциональности.

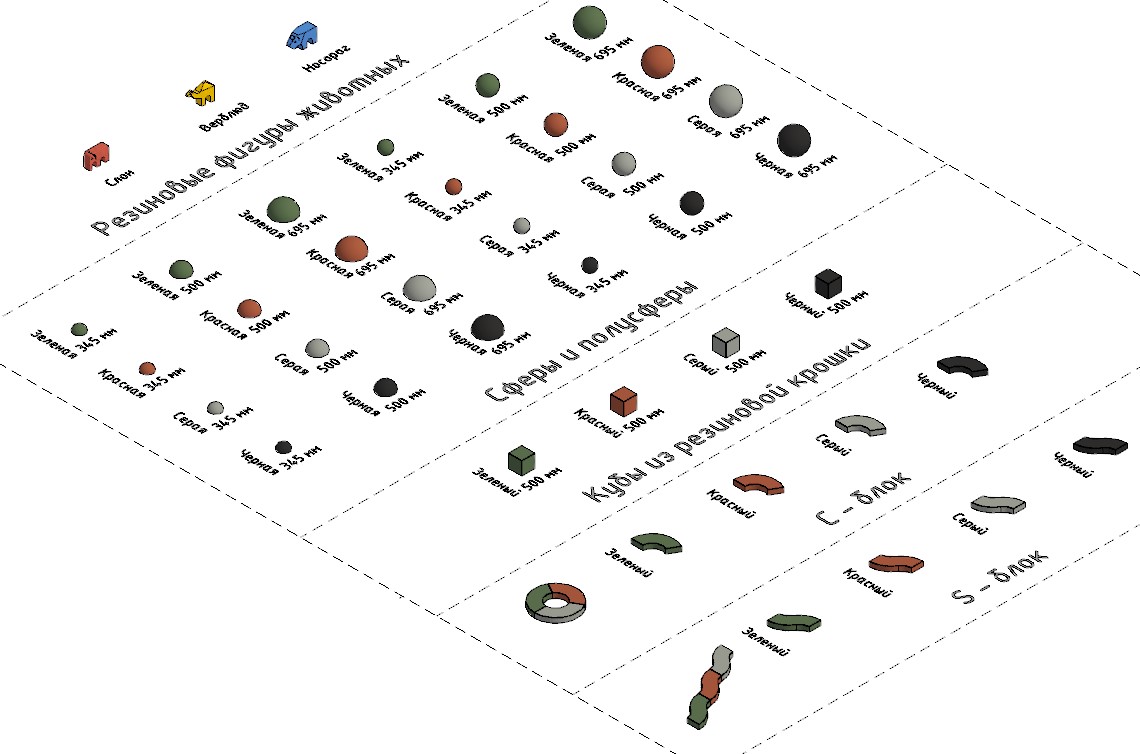

Общий Общий вид фигур и мафов

В рамках каждого вида конструкций эти типы моделей отличаются по материалу, цвету, текстуре. Пользователю доступны 27 видов текстур от Euroflex и 4 типа текстур от Kraitec. Все эти текстуры могут быть применены дизайнером в проекте к различным изделиям от компании «Алегрия» в комбинации с разными цветами или их чередованием. А библиотека материалов содержит в себе более 40 различных модификаций материалами поверхностей с эксклюзивными цветовыми решениями и техническими характеристиками.

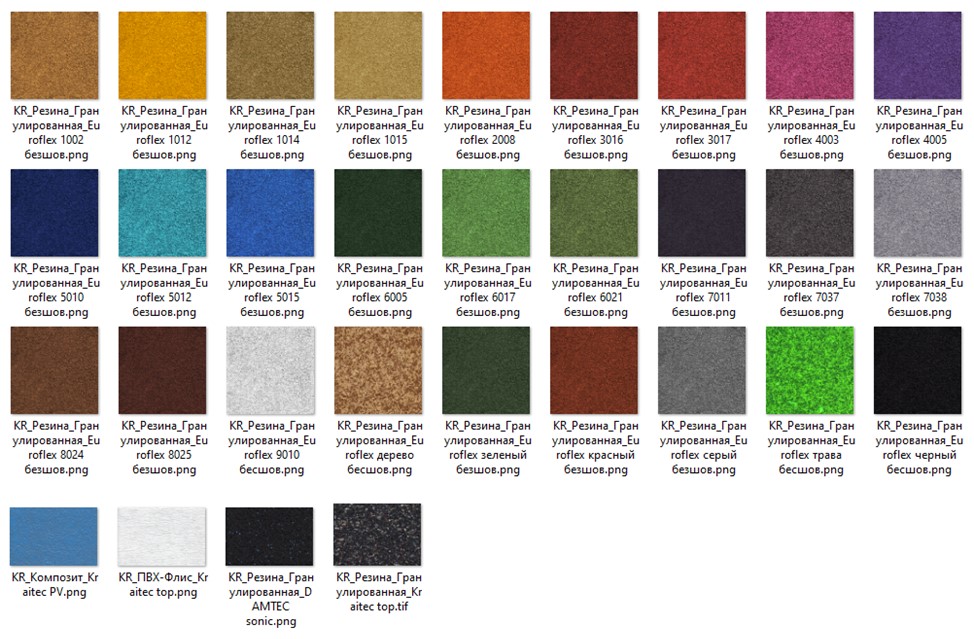

Примеры Примеры предлагаемых текстур от компании «Алегрия»

Полезной и удобной опцией для пользователя станет то, что в тонированном режиме с помощью команды «выравнивание» можно подогнать друг к другу швы штриховки, имитирующие разрезку плиток. Для этого после выбора команды «Выровнять» нужно кликнуть левой кнопкой мыши по двум соседним горизонтальным линиям относительно шва сопряжения поверхностей, после чего линии штриховки моментально станут соосными.

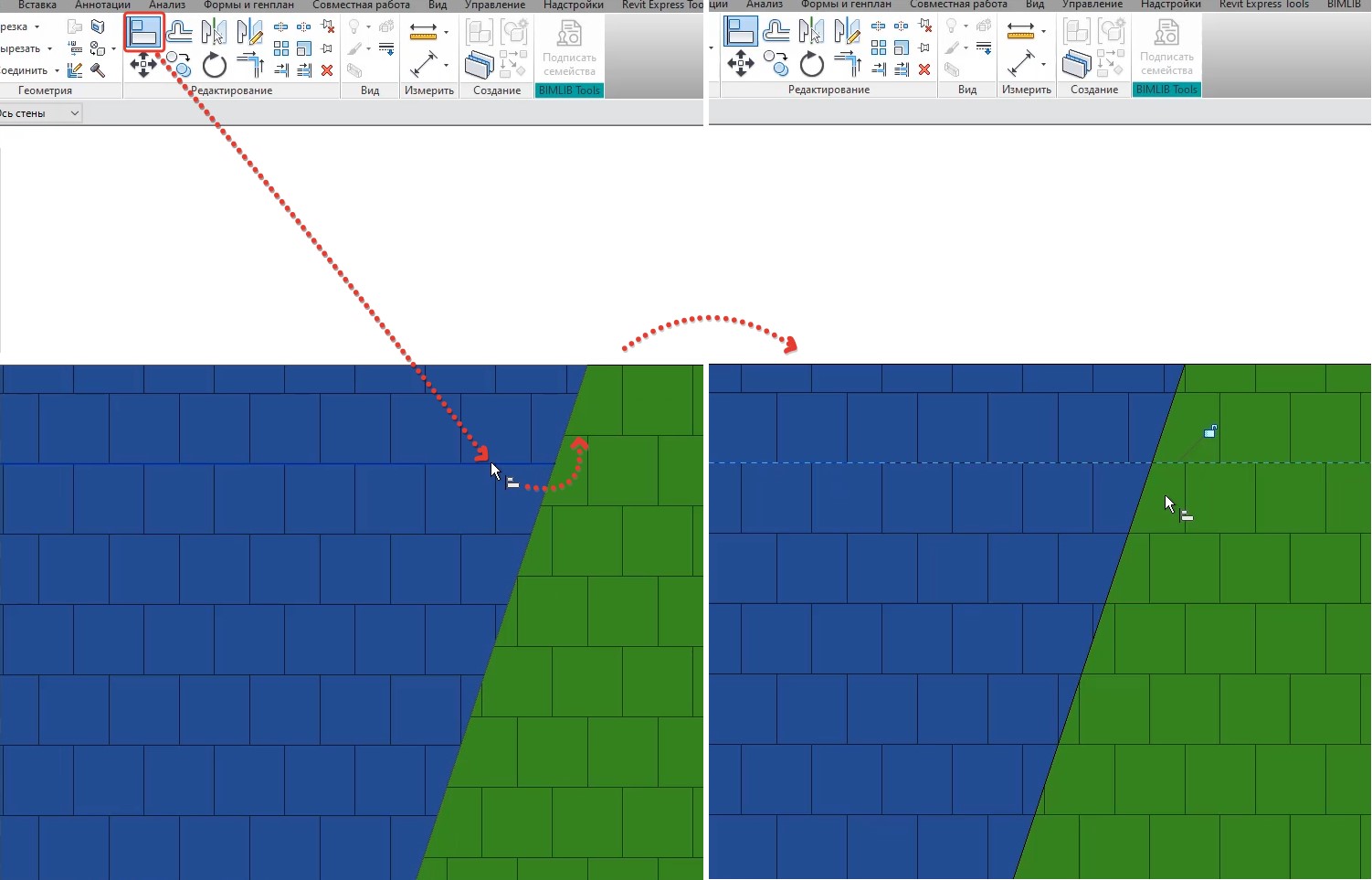

Пример Пример выравнивания штриховок различных участков плитки (до и после)

Разработчики сделали семейства от компании «Алегрия» удобными для всех категорий пользователей. Во все покрытия и изделия внесены технические характеристики, например, коэффициент шероховатости, поглощения и другие, а также справочная информация и url-ссылки на документы, сайт и данные о производителе и разработчике семейств, описание изделий и цветовых решений. В блоке «Данные» дана полная информация о массе, размерах, специфике и стандарте качества изделия. Пользователь также может изменить состав конструкции через раздел «Структура слоёв» и материал – через библиотеку.

Также в поле «Идентификация» есть дополнительные информационные поля для заполнения. При переносе определённых типов конструкций в модель проекта, копируются только необходимые материалы и их параметры, и в проекте остаётся только нужная пользователю информация.

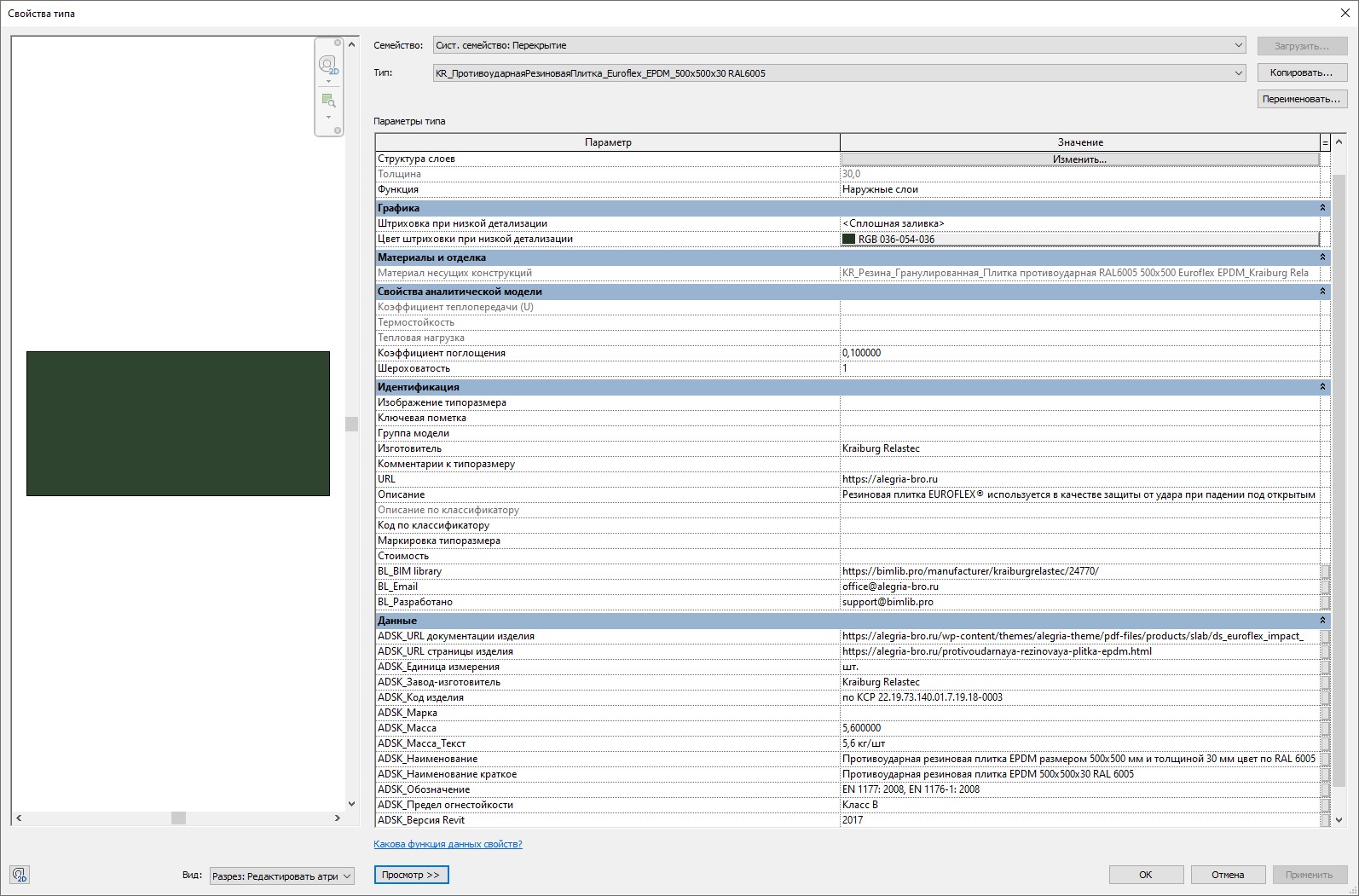

Пример Пример свойств для резинового покрытия

В библиотеках разработаны все необходимые материалы покрытий для полного формирования проекта. Все материалы применимы в моделях дорожного покрытия, фигур и мафов. Все семейства из категории «Перекрытия» могут быть дополнены материалами несущих подстилающих слоёв «пирога» конструкции покрытия и сформировать многослойную конструкцию. Все эти слои будут автоматически подсчитаны и добавлены в спецификации. Библиотека материалов содержит визуальное представление, идентификаторы (информация о классе материала, его изготовителе со ссылкой на официальный ресурс, а также описание).

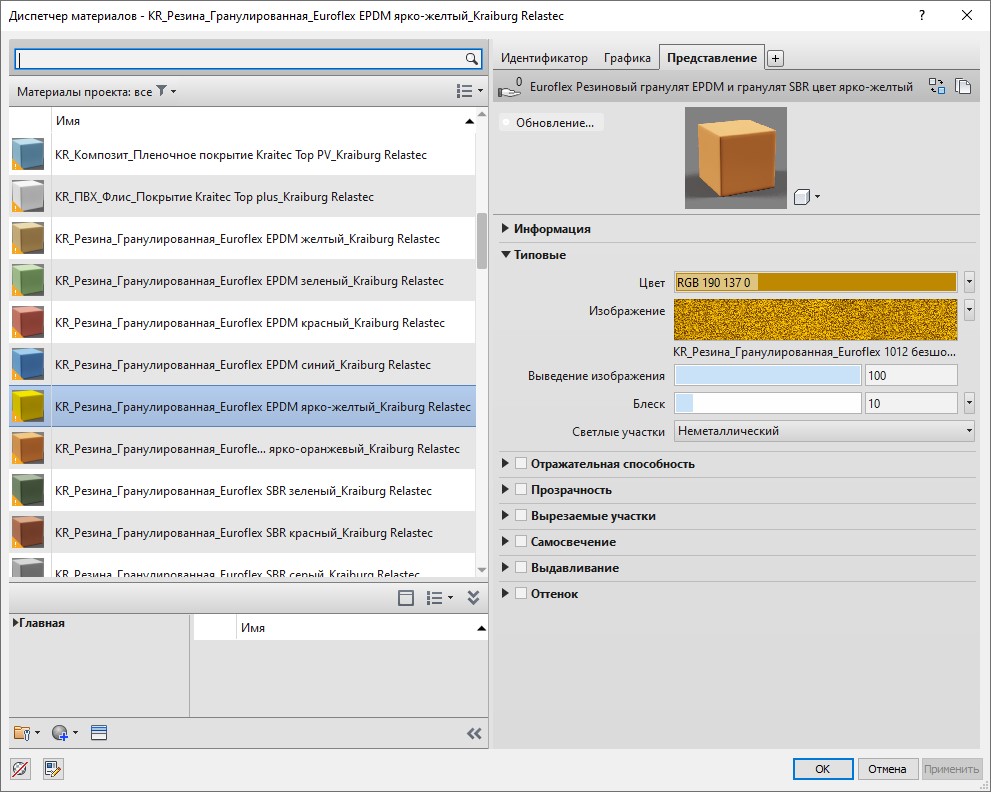

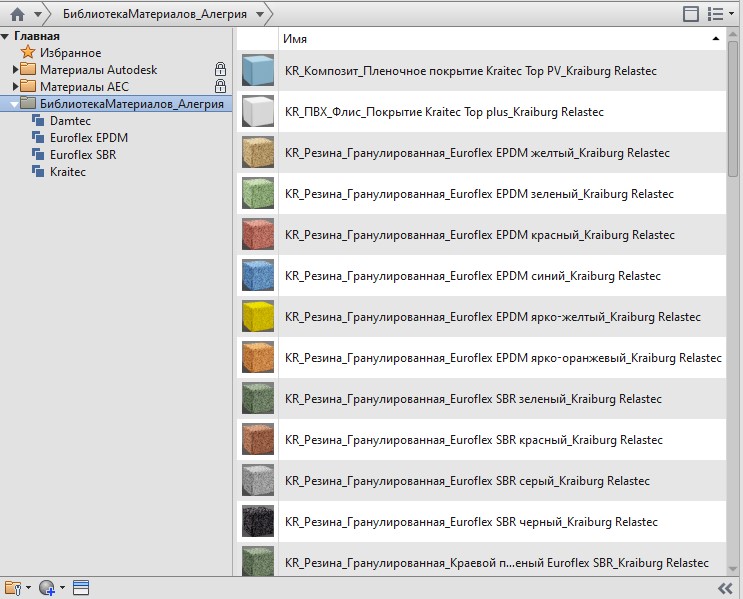

Материалы Материалы систем «Алегрия». Диспетчер материалов.

Все материалы в библиотеке классифицированы по маркам и составу материала:

Классификация Классификация материалов «Алегрия»

Представленный раздел «Ведомости и спецификации» содержит автоматические спецификации материалов и изделий для просмотра параметров и составов площадок, дорожных покрытий и самих материалов «Алегрия».

image-0

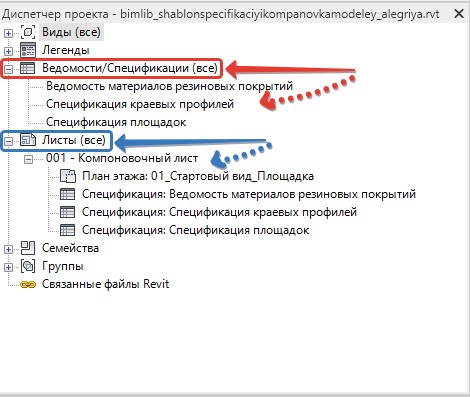

Более подробно вы можете с ними ознакомиться на отдельном виде в разделе «Листы». Здесь также можно изучить типы всех изделий, входящих, например, в состав благоустраиваемых площадок, состав покрытий, а также узнать  характеристики и параметры материалов для каждой категории. При копировании в свой проект необходимых систем в ведомости будут транслироваться только те параметры материалов, которые относятся к выбранному типу.

Вся техническая информация о материалах доступна для копирования в ведомость материалов по форме №7 по ГОСТ для каждого участка проекта, например, конструкции дорожного покрытия. Ведомость автоматизирована и пересчитывается в зависимости от изменений площади конструкции или её состава.

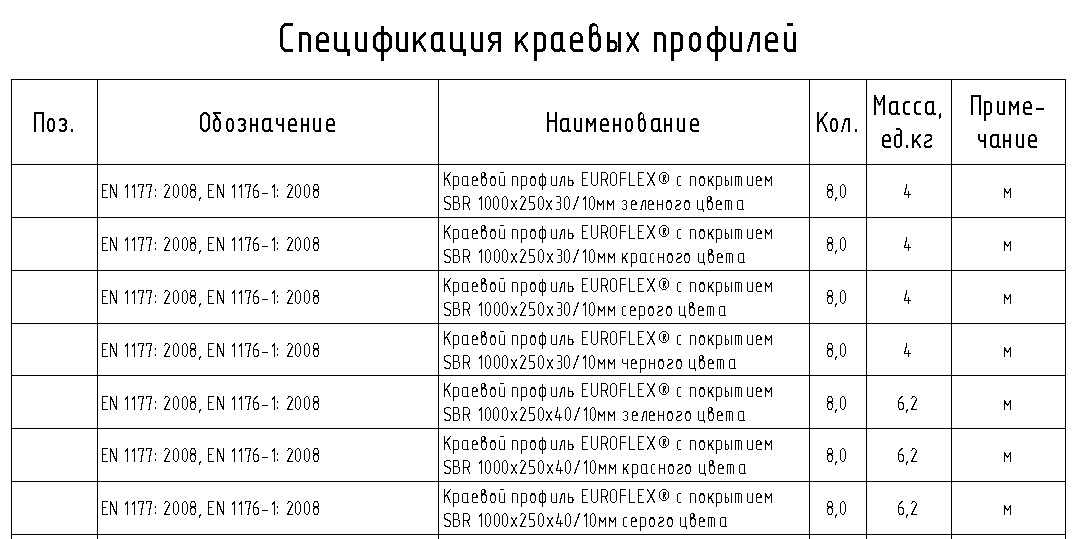

image-0 Пример спецификации

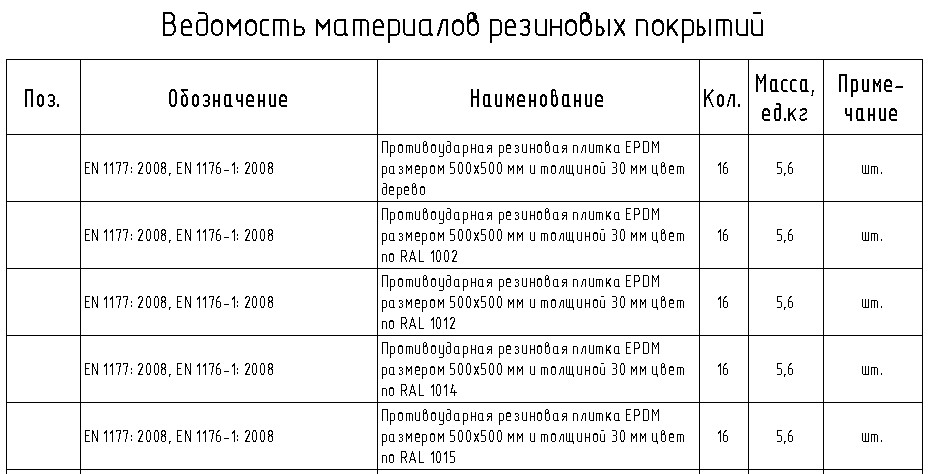

image-0 Пример спецификации

Кроме того, на ресурсе BIMLIB пользователю доступны для скачивания загружаемая библиотека материалов и изображения текстур поверхностей. Для того, чтобы загрузить библиотеку материалов в проект, в диалоговом окне «Диспетчера материалов» нажмите кнопку «Открыть существующую библиотеку», найдите на диске файл библиотеки материалов «bibliotekamaterialov_alegriya.adsklib» и нажмите кнопку «Открыть». Так как растровые изображения текстур не хранятся внутри библиотеки .adsklib, изображения приложены отдельно архивом.

Для того, чтобы текстуры отображались, нужно указать путь к изображениям текстур.
