Обзор BIM-моделей систем кондиционирования воздуха от компании «Haier»

views
669 просмотров
Специалистами BIMLIB разработана библиотека BIM-моделей для официального дилера компании Haier на территории ЦФО – компании «ХОГАРТ».
Обзор BIM-моделей систем кондиционирования воздуха от компании «Haier»

Компания «ХОГАРТ», основанная в 1996 году, на сегодняшний день является одним из крупнейших поставщиков инженерных систем и установок в области отопления, вентиляции и сантехники.

Компания имеет собственный офисно-складской комплекс, салон розничных продаж в Москве и офисно-складской комплекс в Санкт-Петербурге. За 2 лет работы нам доверили поставку оборудования более 50 000 различных компаний. Компания «ХОГАРТ» является членом АПИК и АВОК, активно содействуя развитию отрасли, вместе с другими ведущими игроками климатической отрасли.

Специалистами BIMLIB разработана библиотека BIM-моделей официального дилера компании Haier на территории ЦФО – компании «ХОГАРТ». Семейства разработаны в категориях:

  1. кондиционеры, приточные установки;
  2. соединительные элементы трубопроводов - разветвители;

В разработке представлены модели наружных и внутренних блоков системы кондиционирования в виде загружаемых семейств. Семейства выполнены в категории «Оборудование» формата RFA. Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2019. 

BIM-модели

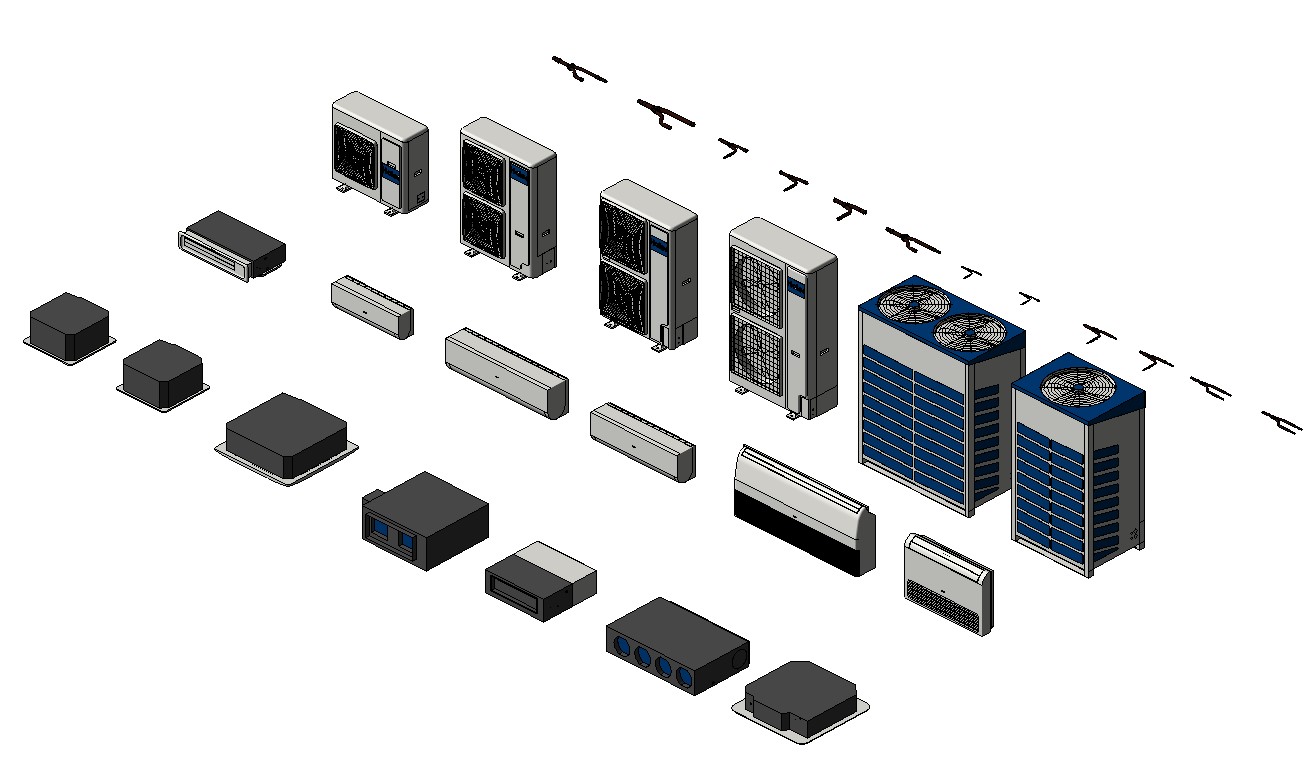

Общий вид разработанных моделей блоков систем кондиционирования

Семейства сделаны максимально удобными для пользователей. Всего реализовано 6 типов наружных блоков в зависимости от требуемой мощности и условий подготовки воздуха в помещениях с возможными значениями ширины: 950-960 мм, 980 мм, 1050 мм, 1410 мм, высоты: 830 мм, 1250 мм, 1340 мм, 1636 мм, 1690 мм, глубины: 340-370 мм, 400 мм, 750 мм. В результате можно подобрать систему подготовки воздуха с теплопроизводительностью от 9500 до 82500 Вт и холодопроизводительностью от 8000 до 73500 Вт. Для внутренних блоков реализовано 13 модификаций, как для встроенного исполнения, так и для потолочного или напольного видов установки. Блоки исполнены также с различными габаритами в зависимости от их типа установки или мощности, которая варьируется от 1700 до 9000 Вт для охлаждения и от 1500 до 10000 Вт для обогрева. Также пользователю доступны модели трубчатых разветвителей для подключения установок в систему. Все соединители имеют различные типоразмеры и необходимые параметры для их установки.

Свойства

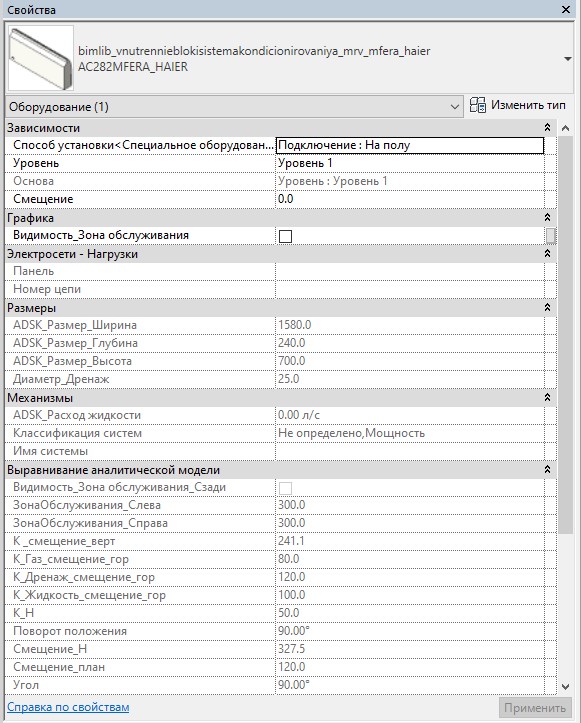

Свойства семейства.

Во всех моделях блоков кондиционирования, кроме основных параметров есть ряд дополнительных, которые можно изменить:

  • Зона обслуживания — при включении галочки у моделей появится зона обслуживания, которую необходимо обеспечить свободной. Включайте галочку сразу после размещения модели, чтобы правильно установить инженерные блоки, а также на видах для экспорта, например, в Navisworks или другие программы для проверки пересечений.
  • Способ установки – для изменения способа инсталляции установки, например, напольное или потолочное.
  • Марки и комментарии — информационные поля, которые можно заполнить текстом.

Также в свойствах присутствуют основные геометрические параметры выравнивания аналитической модели для правильного позиционирования блоков при подключении системы.

BIM-модели

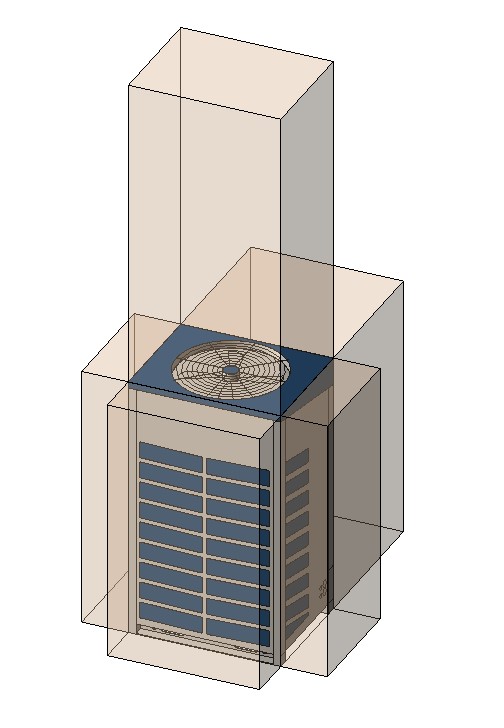

Вид наружного блока кондиционирования с включённой зоной обслуживания.

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели. Также есть ряд параметров типа, включающих в себя параметры внутренних механизмов: мощности, давления, объема заправочной жидкости, уровня шума и других, необходимых для расчета условий подключения установок к различным инженерным сетям, формирования спецификаций.

BIM-модели

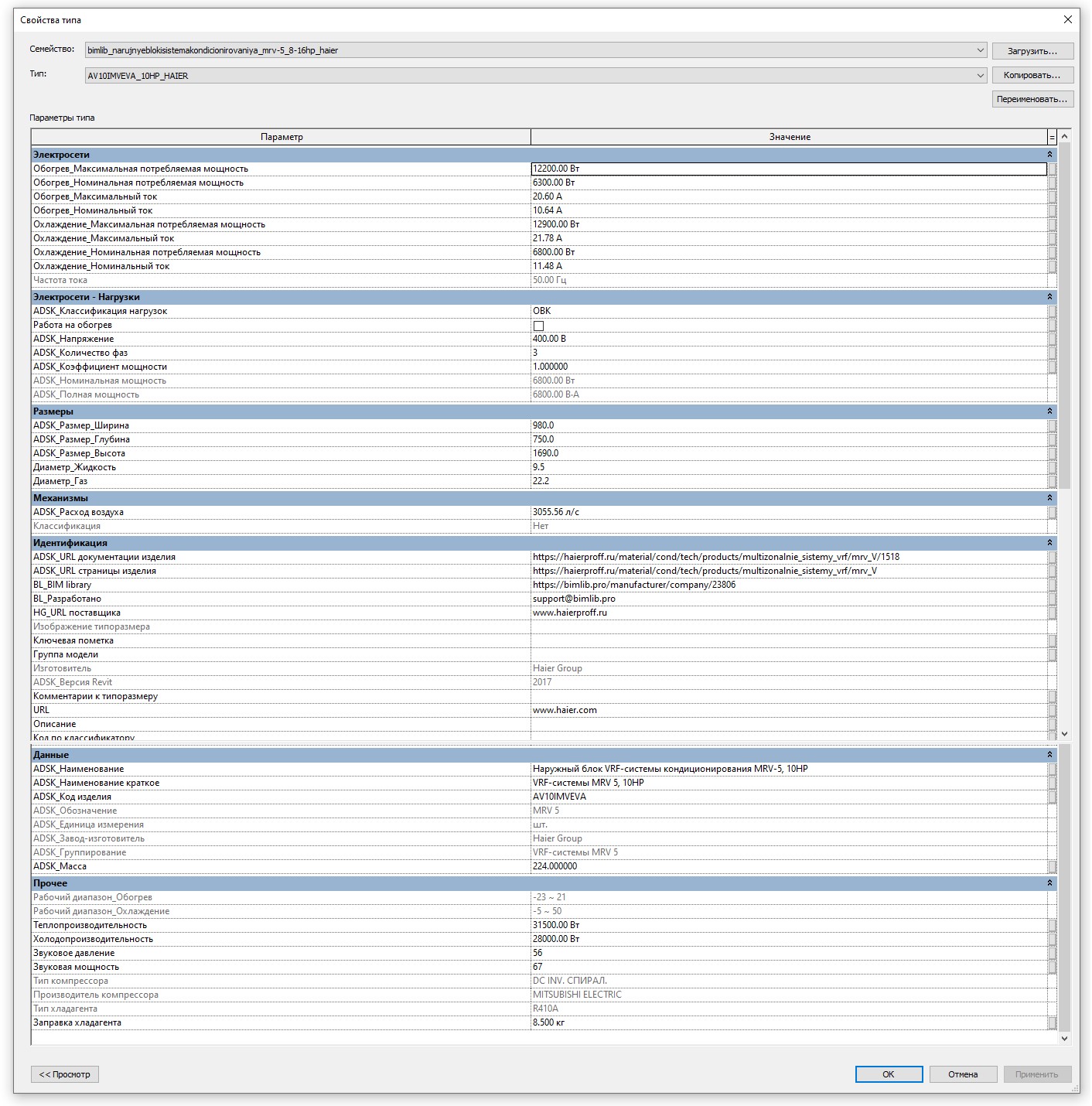

Пример свойств типа. Аналогичные параметры заполнены и в остальных системах.

Модели выполнены с тремя уровнями детализации.

На высокой — объёмная модель с полностью проработанной геометрией, на средней – отсутствует некоторые детали решеток, отверстия, логотипы, и низкой — условное графическое обозначение. Геометрия поделена на три подкатегории: блок кондиционирования — для геометрии инженерной установки, Зона обслуживания — для геометрии зон обслуживания, УГО — для геометрии условного графического обозначения.

BIM-модели

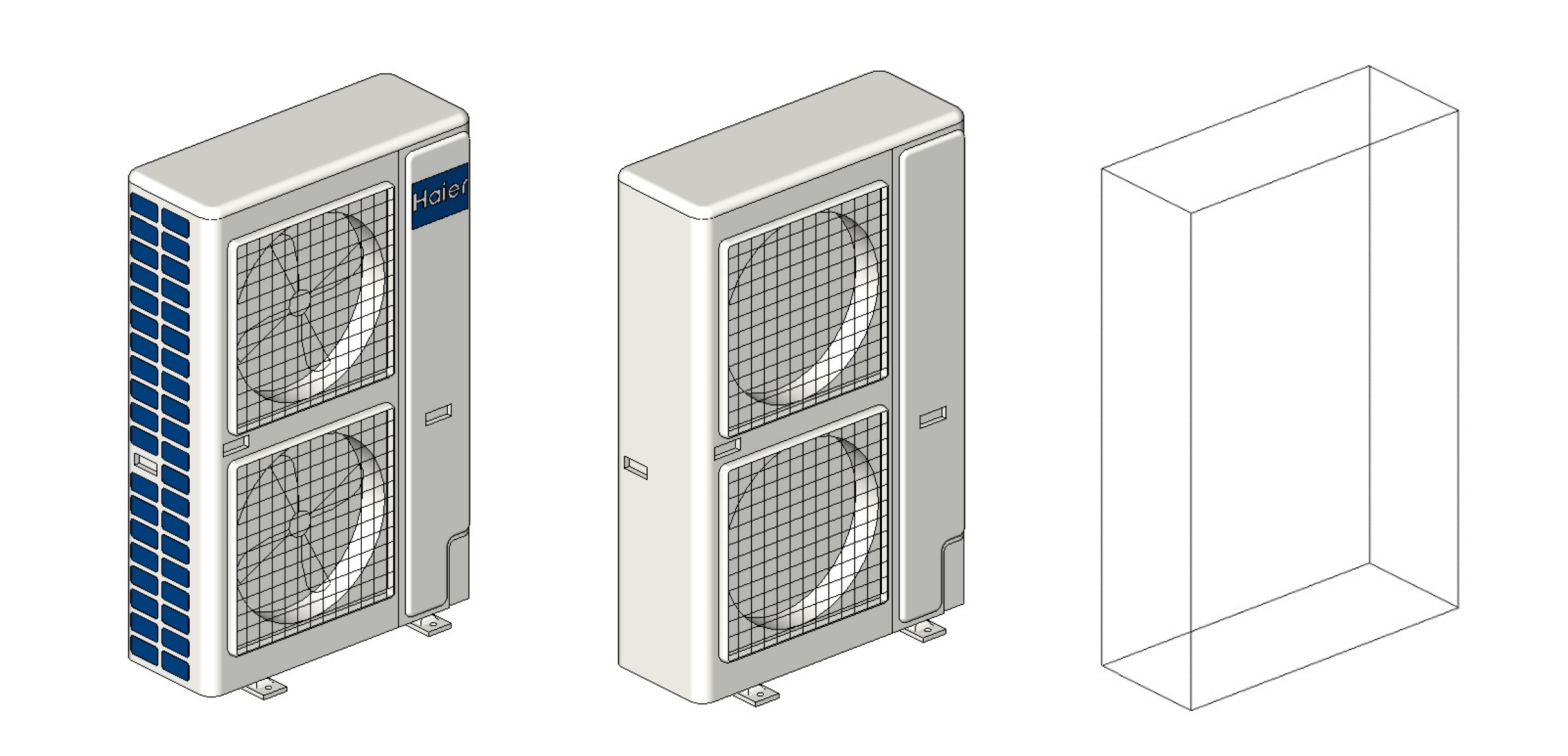

Пример уровней детализации. Слева высокая, справа средняя и низкая.

В семействах настроены соединители. Нижний соединитель — это входящий силовой кабель для электропитания блока, например, трёхфазным током с напряжением в 400В. Нижний боковой — подводящий соединитель диаметром 9,52 мм для подачи охлаждающей рабочей жидкости. Верхний боковой – отводящий газовый соединитель диаметром 19,05 мм для подачи охлажденного воздуха. Каждому из коннекторов назначены параметры смещения и их размеры.

BIM-модели

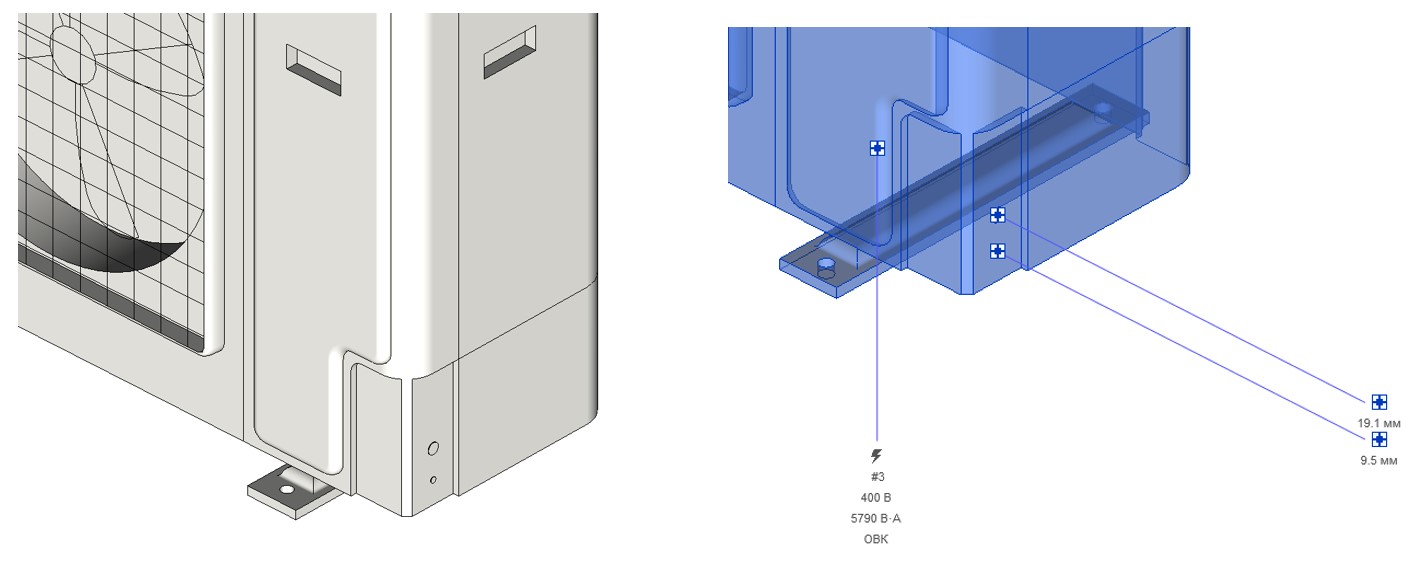

Места для подключения наружного блока к инженерным сетям.

Ниже настройки соединителей: слева - верхний соединитель подачи воздуха, справа — нижний – подача охлаждающей жидкости. Настройки позволяют менять конфигурацию, направление потока, устанавливать потери, регулировать уклон.

Настройки

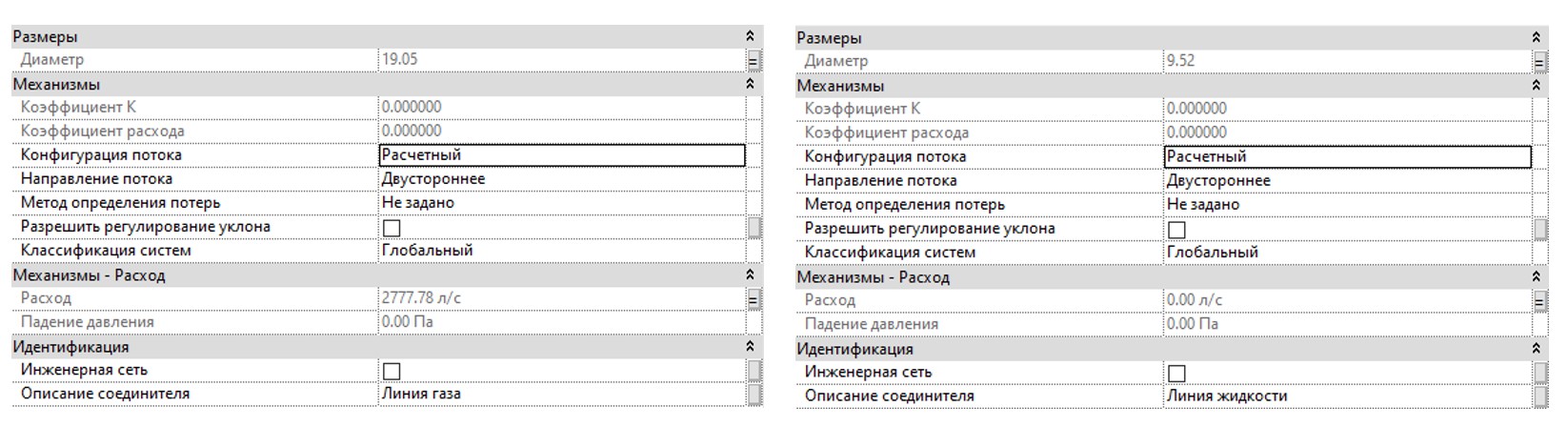

Настройки соединителей.

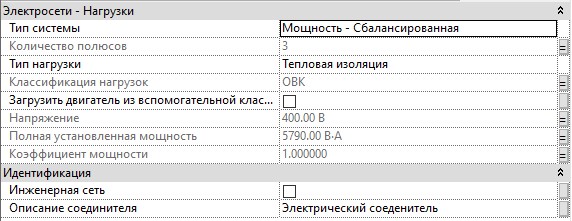

Далее – настройки соединителя для подключения электропитания с возможностью выбора типов системы и нагрузки.

Настройки

Настройки соединителей.

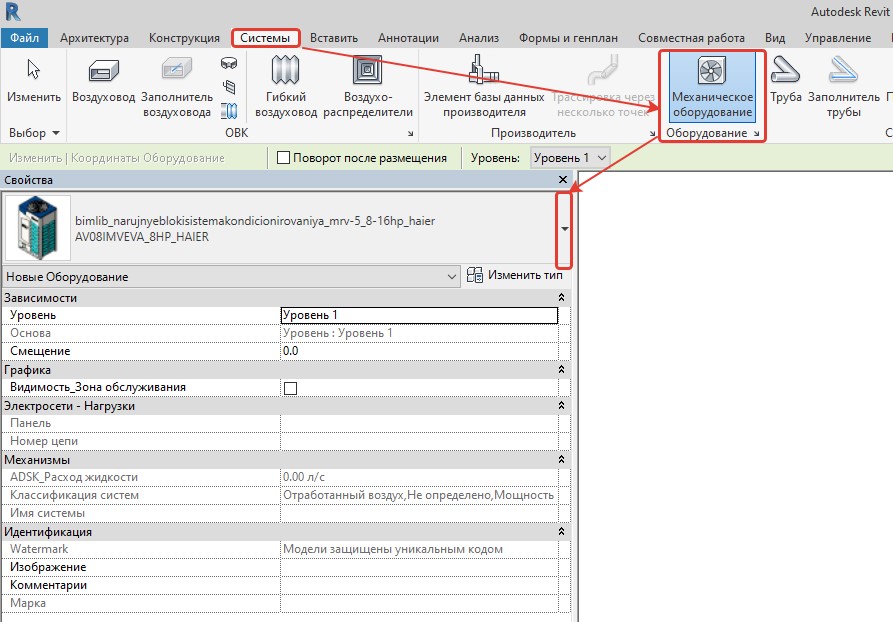

Для размещения моделей необходимо перейти на любой из видов, далее - на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Механическое оборудование», и в панели свойств выбрать нужную модель и разместить ее так, как необходимо.

BIM-модели

Пример 1. Размещение модели в проекте.

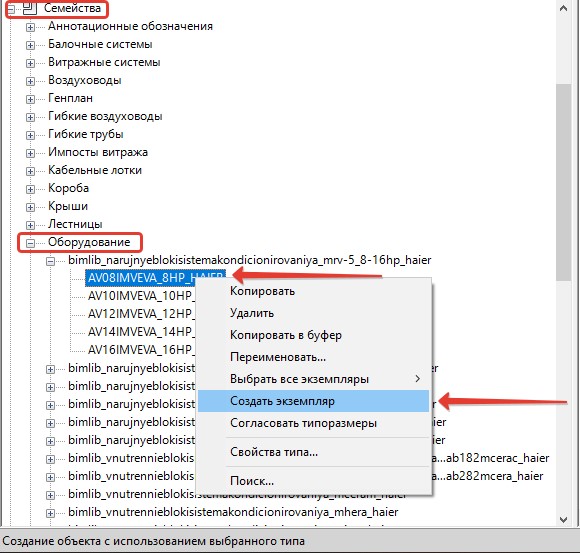

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Оборудование» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

BIM-модели

Пример 2. Размещение модели в проекте.

Скачать модели можно по ссылке.
