Технический обзор библиотеки BIM-моделей систем пожаротушения Технос-М+.
Обзор BIM-моделей систем пожаротушения от группы компаний «Технос-М+»

Группа компаний «ТЕХНОС-М+» более 25 лет работает в сфере пожарной безопасности. Предприятие специализируется на проектировании, производстве и монтаже автоматических систем пожаротушения. С 2002 года компания сертифицировала и начала серийное производство автоматических систем газового пожаротушения – модулей МГП «АТАКА», МГП «АТАКА-1», на сегодняшний день компания является одним из ведущих российских производителей систем газового пожаротушения. Оборудование производства «ТЕХНОС-М+» получило официальное одобрение и включено в реестры закупаемых основных видов продукции ПАО «Транснефть», ПАО НК «Роснефть», ПАО «Ростелеком», рекомендовано к применению на атомных станциях АО «Концерн Энергоатом», внесено в справочник МТР ООО «Газпром комплектация» (ПАО «Газпром»), имеет одобрение в системе РМРС. Модули пожаротушения «АТАКА» установлены на объектах ПАО «Сбербанк», ОАО «РЖД», Московский Метрополитен и осуществлены поставки в рамках Государственного оборонного заказа.

Продукция предприятия соответствует требованиям регламента Таможенного союза ТР ТС 012/2011 о применении на опасных производственных объектах (для работы во взрывоопасных средах). Также компания имеет сертификаты, подтверждающие сейсмоустойчивость и взрывозащищённость оборудования. На модули МГП «Атака» предоставляется высокий гарантийный срок эксплуатации – 9 лет.

Компанией BIMLIB был разработан каталог семейств Revit для BIM-моделей оборудования различных систем пожаротушения: модули газового пожаротушения и арматура с креплениями для них. Для скачивания пользователю доступны как файлы семейств в формате *RFA, так и каталог семейств в формате *RVT. Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2019 для шаблона Autodesk. Модели выполнены в различных категориях: «Оборудование», «Арматура трубопроводов», «Специальное оборудование».

Общий Общий вид разработанных моделей клапанов

Всего разработано 35 типов моделей оборудования, в составе которых в серии «АТАКА»:

  • 3 типоразмера рукавов высокого давления (РВД) с диаметрами подключения: 16, 38, 50 мм;
  • 42 типоразмера модулей газового пожаротушения (МГП), в обычном или взрывозащищённом исполнении, вместимостью от 10 до 140 литров;
  • 4 типоразмера выпускных устройств (УВС) с диаметрами условного прохода: 15 или 32 мм с различной длиной и углом распыления;
  • 28 типоразмеров газовых распылителей (РГ) латунных или стальных с диаметрами внутренней резьбы от 3/8 до 2 с различным углом распыления;
  • 88 типоразмеров распылителей фторкетона (РФ) латунных или стальных с диаметрами внутренней резьбы от 3/8 до 2 с различным углом распыления и площадью выпускных отверстий от 30 до 2160 мм2
  • 6 типоразмеров раструбов локального пожаротушения (РЛП) с диаметрами наружной резьбы распылителя от 1/2 до 2;
  • 4 типоразмера хомутов крепления (ХКМ) баллонов с внутренними диаметрами от 140 до 360 мм;
  • 18 типоразмеров хомутов крепления газового (ХКГ) коллектора с наружными диаметрами от 32 до 140 мм;
  • 13 типоразмеров стоек монтажных (СМ и СУ) для крепления баллонов;
  • 32 типоразмера как однорядных, так и двухрядных газовых коллекторов КГ на количество баллонов от 2 до 10, различных типов, с различными диаметрами патрубков: 15, 32 или 50 мм и различными расстояниями между ними;
  • 88 типоразмеров рам монтажных (РМN) для установки баллонов различного диаметра и количества;
  • 1 типоразмер сигнализатор давления (СДУ), 16 типоразмеров распределительных устройств (РУ) с различными диаметрами подключения от 25 до 80 мм, 6 типоразмеров обратных клапанов и 12 типоразмеров соединений штуцерно-торцевых для труб ТШТС различных диаметров подключения;

и в серии «АТАКА-1»:

  • 12 типоразмеров модулей газового пожаротушения (МГП) в обычном или взрывозащищённом исполнении вместимостью от 40 до 100 литров;
  • 4 типоразмера весовых площадок (ВП) для баллонов с весовым контролем для диаметров 250 или 360 мм обычных или взрывозащищённых и 2 типоразмера весовых контроллеров (ВК УКМ) к ним;
  • 56 типоразмеров рам монтажных (РМN) для установки баллонов различного диаметра и количества;
  • 2 типоразмера подвижных хомутов крепления (ХП) баллонов с внутренними диаметрами 220 или 320 мм;
  • 4 типоразмеров стоек монтажных (СП) для крепления баллонов.

Рукава и выпускные устройства реализованы гибкими трубопроводами, но гибкий трубопровод не заносится в спецификацию как отдельный элемент. В ней отражается именно загружаемое семейство. Это сделано для удобства подключения модулей к коллекторам в разных плоскостях.

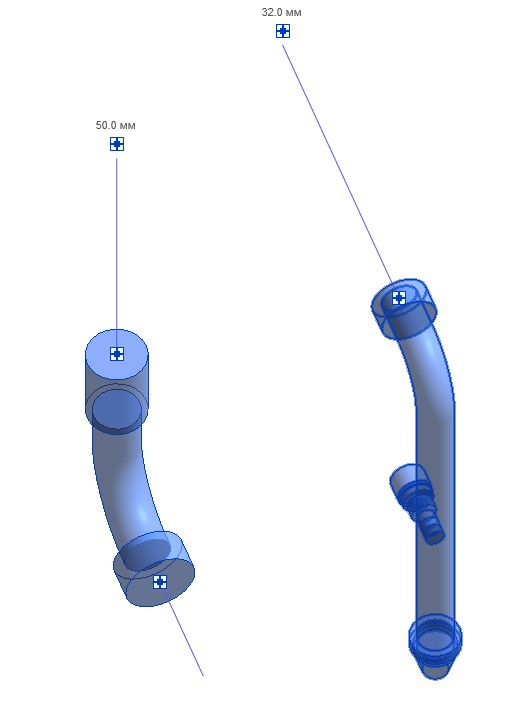

Выделенные Выделенные модели рукава высокого давления и выпускного устройства

Во всех моделях оборудования есть ряд технических параметров их работы и визуального представления:

  • ADSK_Масса – параметр, отображающий массу изделия в кг;
  • раздел «Размеры» – отражает параметры геометрических размеров, формирующих форму и состав изделия;
  • блок «Данные» – содержит всю информацию по заводскому обозначению изделия;
  • параметры записи расхода для вычисления давления;
  • блок «Изоляционный слой» – отображает параметры изоляции изделия при её назначении из специального меню Revit.

Кроме того, пользователю доступны другие поля общих данных и идентификации изделий, которые можно при необходимости заполнить.

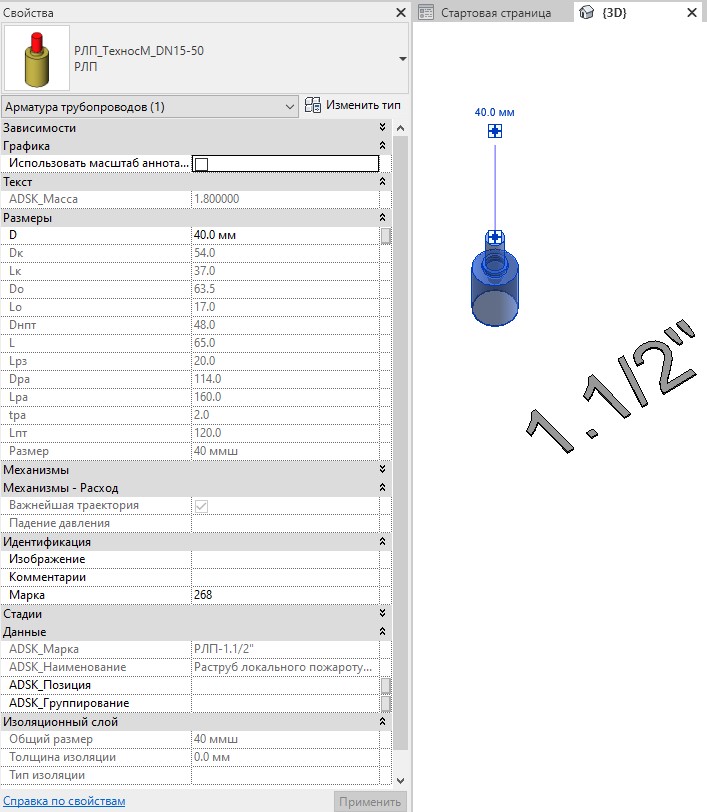

Свойства Свойства семейства на примере модели раструба локального пожаротушения

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на сайт и данные о производителе продукции. Также есть ряд параметров типа нужных для выбора материала корпуса, считывания и выбора данных о диаметре коннекторов, вместимости изделия (только для баллонов), маркировке. Также в блоке прочее содержится информации о комплектации изделия и его некоторых характеристиках: наличии на нём дополнительного оборудования, объёме, размерах, которые зашифрованы в цифровом обозначении.

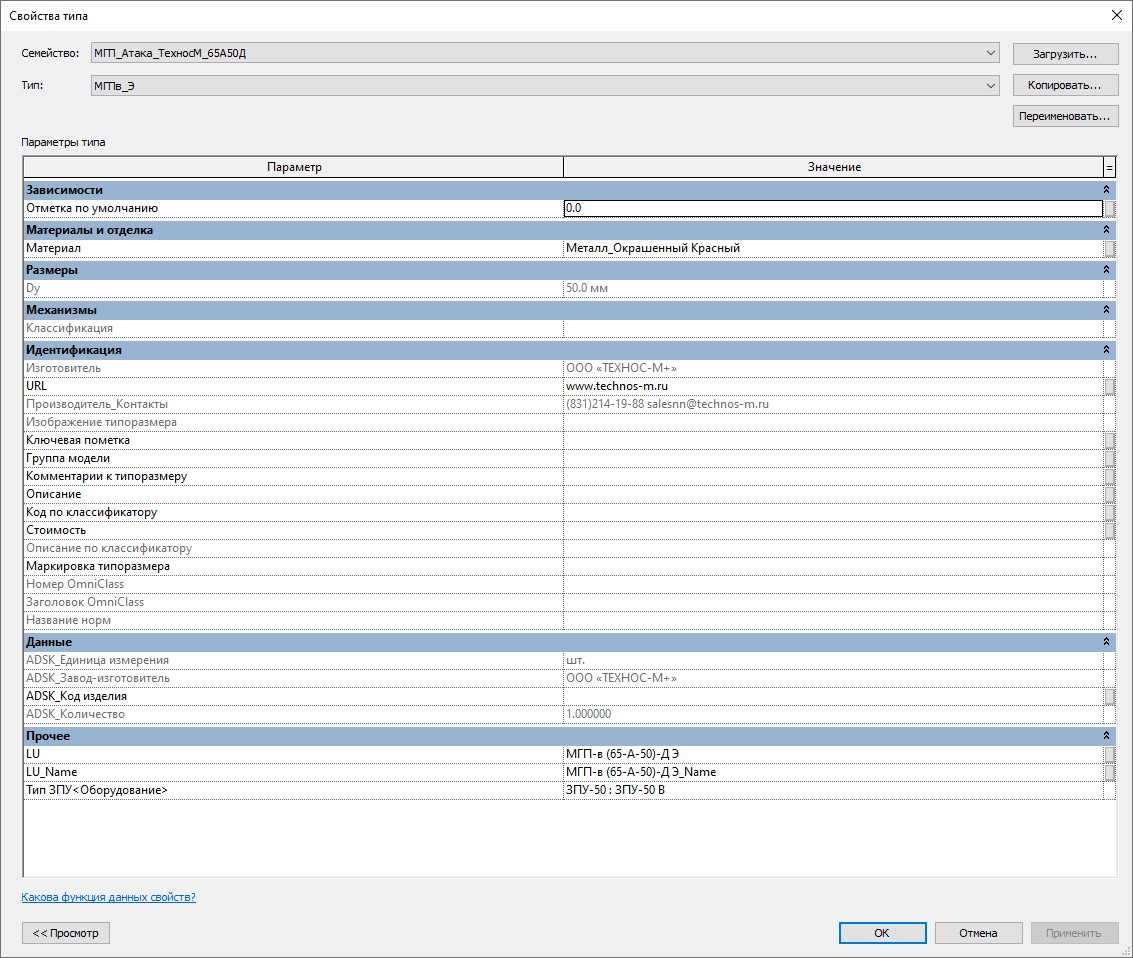

Пример Пример свойств типа для модуля газового пожаротушения МГП

Семейства содержат основные параметры и характеристики необходимые для создания проекта пожаротушения в среде BIM для Revit. Параметры во всех семействах сопровождаются встроенными подсказками, ознакомление с которыми является необходимым требованием для работы с семействами. Например, выбирается конкретный тип модуля (П – пневматический пуск, Э – электрический пуск, в_Э – электрический пуск во взрывозащищённом исполнении), далее необходимо ознакомиться с подсказкой для параметра «Vб», который отвечает за величину вместимости баллонов, и выбрать требуемую вместимость из доступных. Меняя его, можно менять сам типоразмер баллона или другого устройства автоматически. В случае ввода некорректного значения вместимости будет сформирована относительно нереалистичная модель баллона, а также станут некорректными параметры наименования модуля – «Типоразмер не найден».

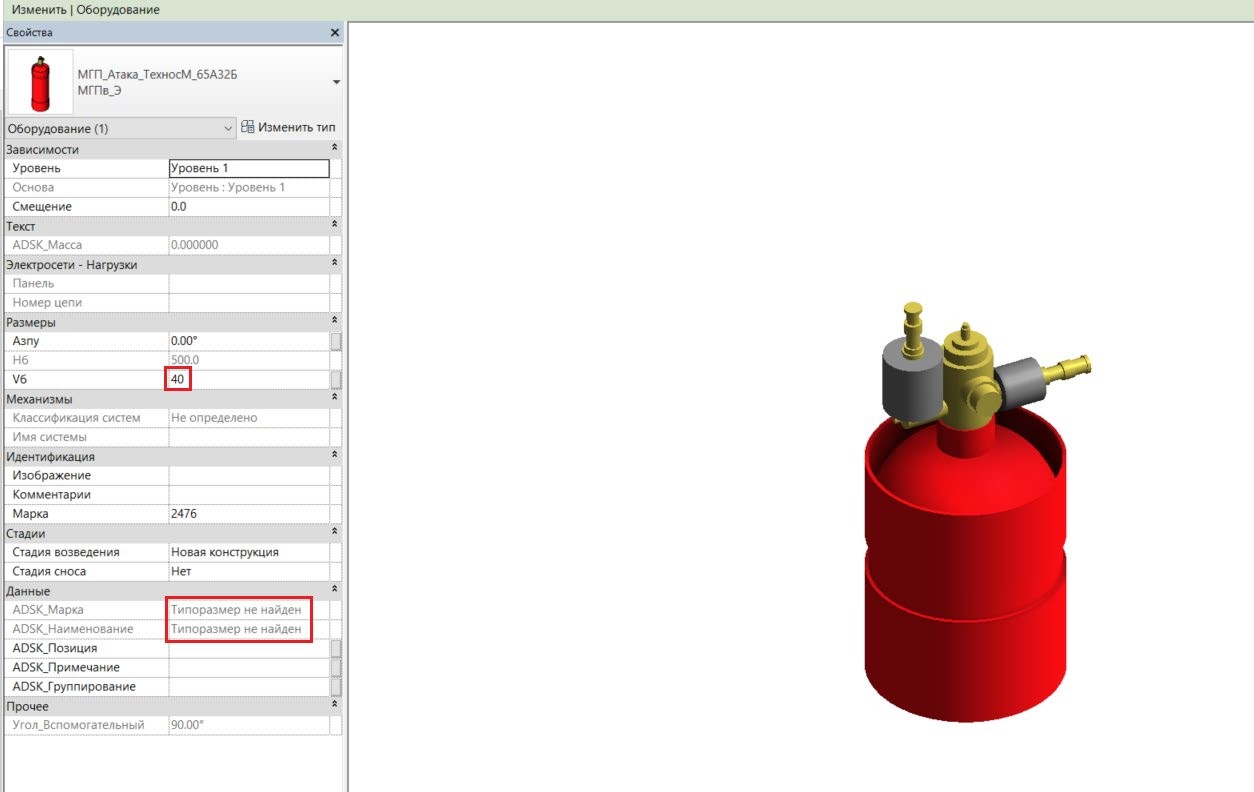

Пример Пример реализации встроенных подсказок при выборе оборудования

Пользователю также представлены готовые примеры сборок. С помощью них можно понять логику и проанализировать специфику подключения оборудования в сборке. Сборку можно также менять, удаляя ненужные модули (баллон МГП) и их аксессуары. Далее, меняя в свойствах рамы РMN параметр «Nб» – количество баллонов в ряду, меняется структура рамы, например, с 4-х до 5-ти баллонов, а коллектор рамы в этом случае изменится автоматически.

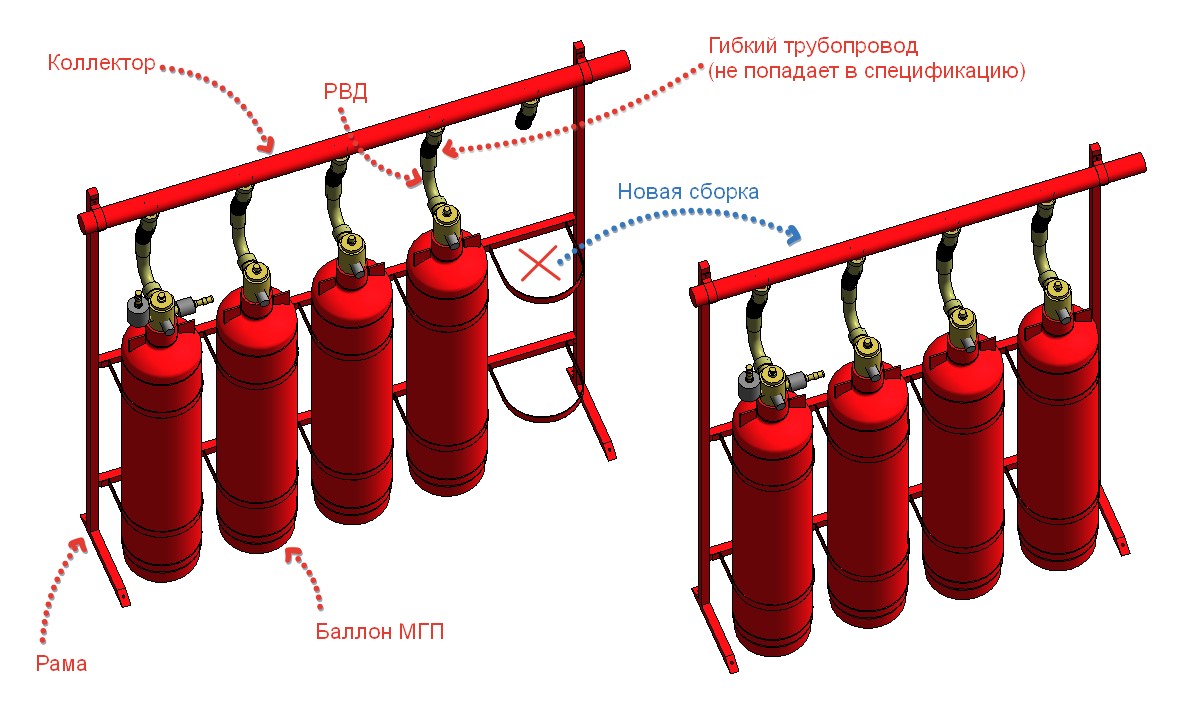

Пример Пример реализации сборок и их редактирование

Модели выполнены в различной степени детализации в зависимости от конкретной модели:

- Модули газового пожаротушения выполнены в 2 степенях детализации, где высокая степень детализации представляет из себя объёмную модель с проработанной геометрией, а низкая степень детализации – упрощённую. Средняя степень детализации совмещена с низкой степенью.

- Распылители фторкетона (РФ), газовые распылители (РГ), раструбы локального пожаротушения (РЛП), сигнализатор давления (СДУ-М), распределительные устройства (РУ1, РУ2), обратные клапаны (КО), штуцерно-торцевые соединения (ТШС), устройство выпускное (УВС) выполнены также в 2 степенях детализации, где высокая и средняя детализации представляют из себя упрощённую геометрию, а низкая степень детализации – условное графическое обозначение.

- Остальные модели выполнены в единой степени детализации. Геометрия поделена на две подкатегории: оборудование – для геометрии самого изделия, УГО – для геометрии условного графического обозначения.

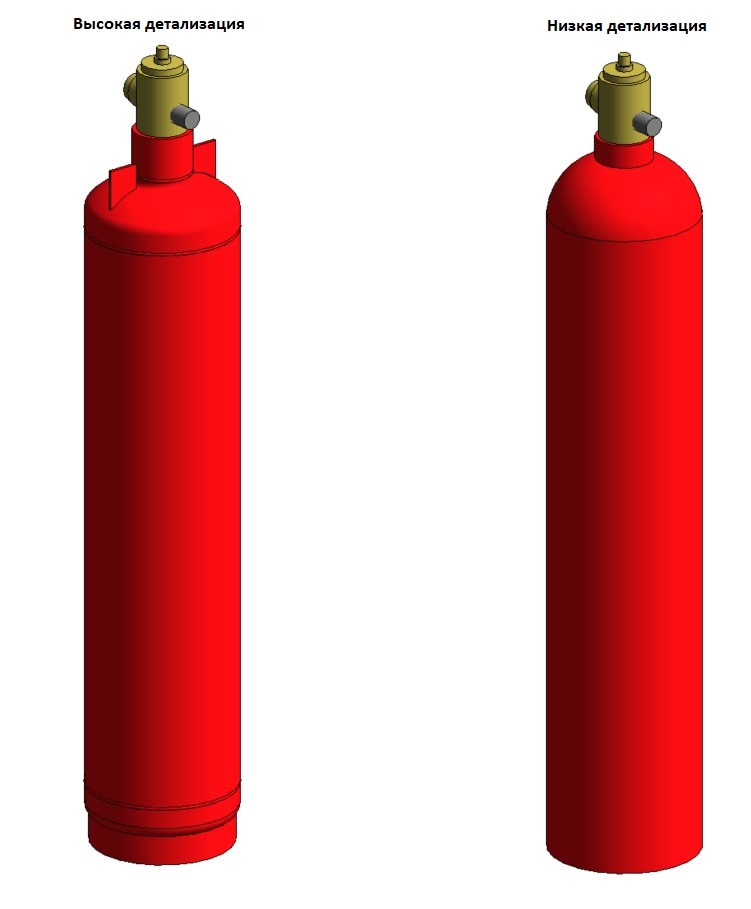

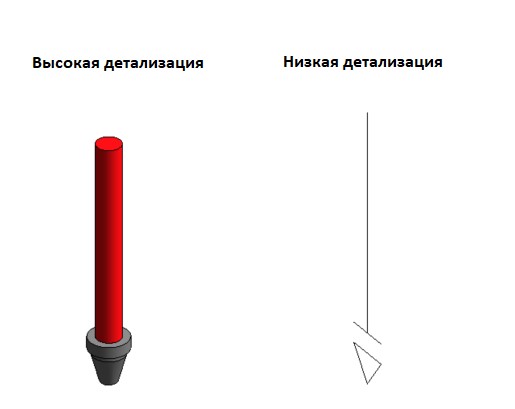

Пример Пример уровней детализации. Слева высокая, справа низкая.
image-1

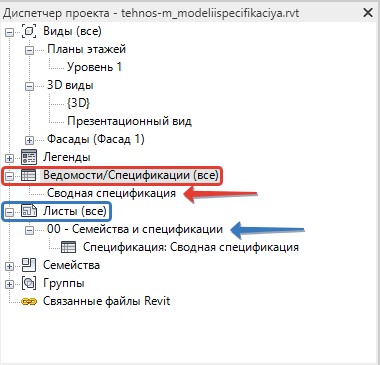

Представленный каталог «Ведомости и спецификации» содержит спецификации по ГОСТ и таблицу с маркировкой по каждой модели изделия от Технос-М+.

image-0

Более удобно будет с ними ознакомиться на листе 00 – Семейства и спецификации. Здесь можно ознакомиться со списком всех типов оборудования, а также изучить их характеристики и параметры.

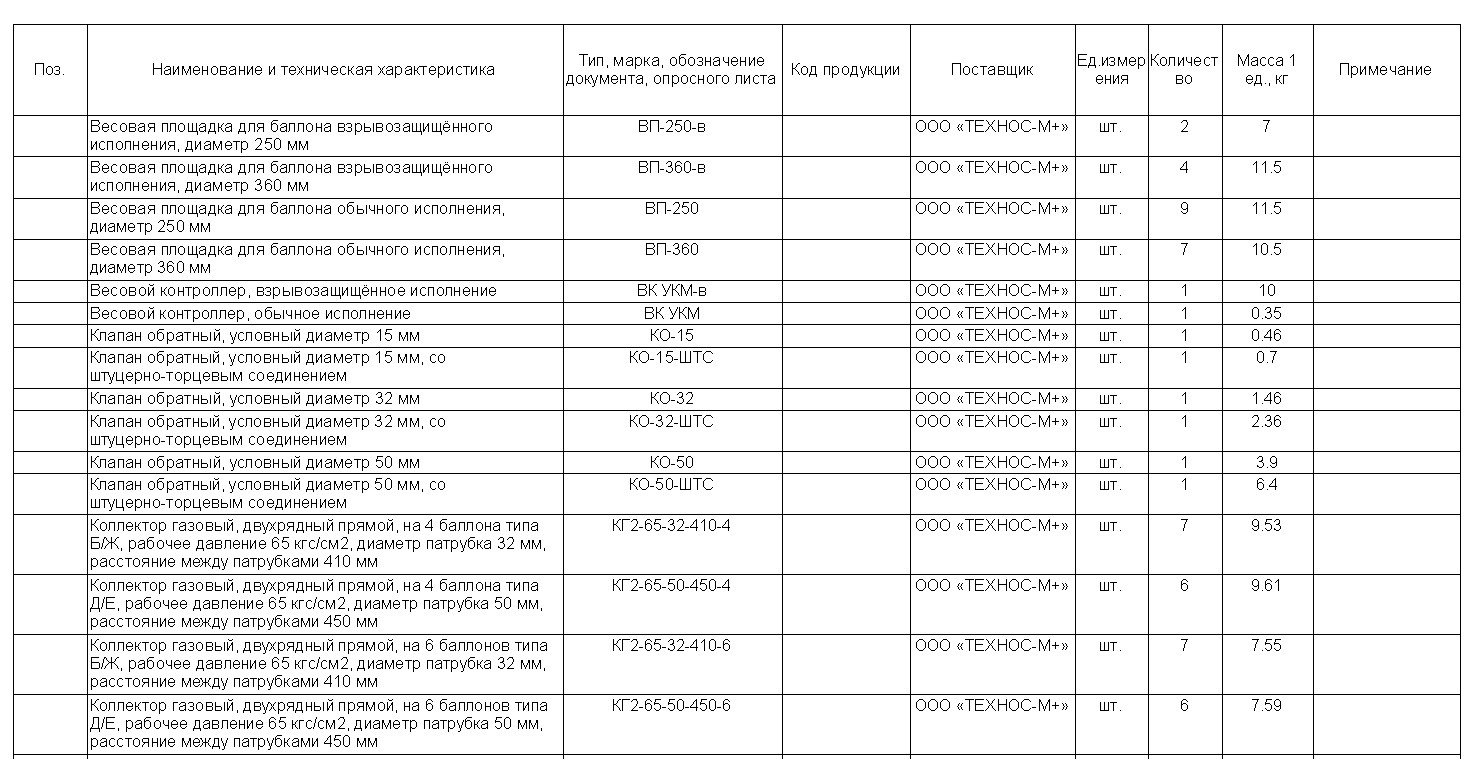

Фрагмент Фрагмент спецификации оборудования

Для размещения моделей необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Арматура трубопроводов», и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

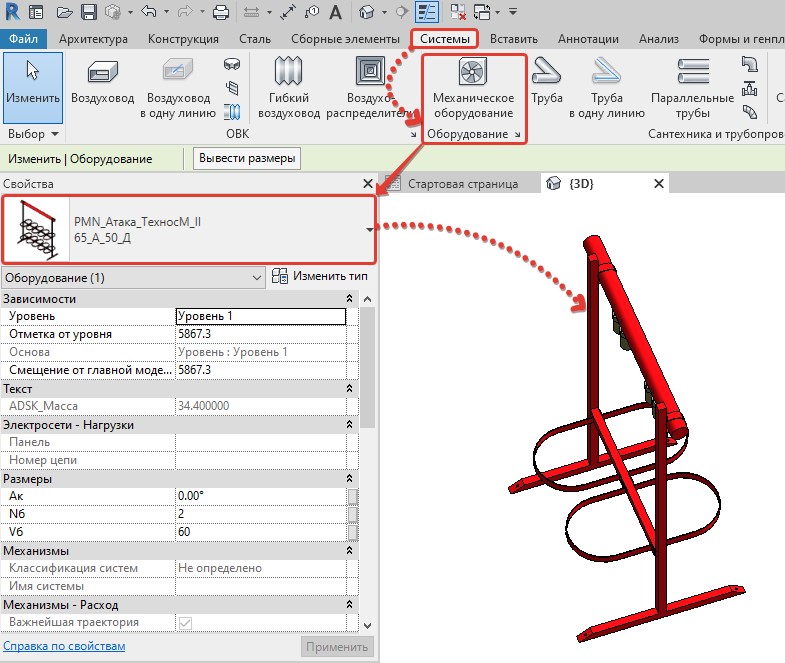

Пример Пример 1. Размещение модели в проекте

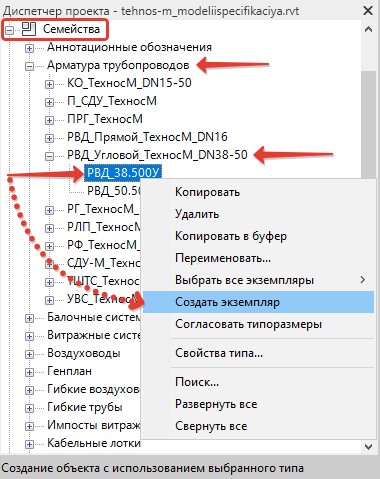

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Арматура трубопроводов» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

Пример Пример 2. Размещение модели в проекте

Не забывайте использовать удобную инструкцию по работе с моделями оборудования систем пожаротушения от компании «Технос-М+» от BIMLIB, они так же доступны для скачивания и содержат в себе полный алгоритм подключения моделей к проекту и взаимодействия с ними.
