Обзор BIM-моделей систем теплоизоляции компании Thermaflex
![Обзор BIM-моделей систем теплоизоляции компании Thermaflex](/uploads/blogs/2021-05/термафлекс_60ae0b4b08b4d.jpg)
Компания Thermaflex является одним из ведущих мировых производителей технической теплоизоляции для инженерных систем отопления, холодного и горячего водоснабжения, кондиционирования и вентиляции, а также производителем уникальных гибких предварительно теплоизолированных трубопроводов для наружных инженерных систем теплоснабжения (отопления), холодного и горячего водоснабжения. Компания ориентируется на производство качественной продукции из полиолефинов, снижающий избыточный расход энергии. На заводах компании установлено высокотехнологичное оборудование, в т.ч. автоматизированные производственные линии. Предприятие сертифицировано по европейским и международным стандартам контроля качества ИСО 9001-2009, и выпускает продукцию, соответствующую российским и международным стандартам и требованиям в области экологии, гигиены, пожарной безопасности и другим нормам и стандартам. Предварительно теплоизолированные полибутеновые трубопроводы Flexalen, с энергоэффективной тепловой изоляцией из физически вспененного газонаполненного полиэтилена, с закрытой ячеистой структурой, успешно применяются в Европе с 1980 года, а с 2004 года применяются и в России. Объекты, где применяются трубопроводы FLEXALEN в Российской Федерации, расположены от Владивостока до Карелии, и даже нашли своё применение на полярной станции «Прогресс» в Антарктиде.
Всего же с теплоизоляционными материалами Thermaflex смонтировано более 1500 объектов на территории Российской Федерации, cреди которых Кремлёвский дворец съездов, Петропавловская крепость, ЖК «Алые Паруса», Дом правительства Татарстана, кондитерская фабрика «Золотой Колос», Мясокомбинат им. Микояна, аэропорт «Толмачёво» и многие другие.
В этом техническом обзоре представлен каталог BIM-моделей систем технической теплоизоляции компании Thermaflex. Библиотека моделей представлена в виде системных семейств, разработанных в категориях «Изоляция трубопроводов» и «Изоляция воздуховодов», и включает в себя:
- Трубную изоляцию, представленную 5 типами:
- Thermaflex FRZ (С-6мм, Е-9мм, J-13мм, N-20мм, Р-25мм, S-30мм) с внутренними диметрами от 12 до 159 мм – универсальная трубная изоляция специально разработана для изоляции поверхностей с положительными и отрицательными температурами (от -80 до +95°С);
- Thermacompact IS (С-6мм, Е-9мм, J-13мм, синий и красный) с внутренними диметрами от 15 до 42 мм – трубная изоляция из вспененного полиэтилена с закрытой ячеистой структурой специально разработана для прокладки труб систем отопления и водоснабжения, проложенных внутри конструкций полов и стен;
- Thermaflex Ultra M (G-13мм) с внутренними диметрами от 12 до 133 мм – трубная изоляция на основе вспененного полиулефина с полимерным покрытием, обеспечивающим защиту от механических воздействий, также защищает изоляцию от реактивных сред (кислоты, щелочи);
- ThermaEco (С-6мм, Е-9мм, J-13мм, N-20мм, Р-25мм) с внутренними диметрами от 6 до 159 мм – универсальная трубная теплоизоляция из вспененного полиэтилена с закрытой ячеистой структурой предназначена для работы с системами отопления, вентиляции, водоснабжения и канализации;
- ThermaSmart PRO (С-6мм, E-9мм, J-13мм, N-20мм, P-25 мм) с внутренними диметрами от 6 до 114 мм – инновационная изоляция в виде термопластичного эластомера, соединяющего в себе преимущества вспененного искусственного каучукам и вспененного полиэтилена.
- Листовую изоляцию, представленную 5 типами:
- Thermasheet FR толщиной от 5 до 30 мм – универсальная листовая изоляция серого цвета для новых и реконструируемых инженерных систем на основе вспененного полиэтилена;
- ThermaSmart Pro Sheet толщиной от 10 до 25 мм – уникальная листовая изоляция с защитой от ультрафиолетового излучения для всех инженерных систем;
- Thermasheet ECO толщиной от 5 до 30 мм – листовая изоляция, без покровного и клеевого слоя;
- Thermasheet ECO SA толщиной от 5 до 30 мм – листовая изоляция с клеевым слоем, закрытым адгезионной плёнкой;
- Thermasheet ECO VSA толщиной от 5 до 30 мм – листовая изоляция с покрытием из алюминия с клеевым слоем, закрытым адгезионной плёнкой.

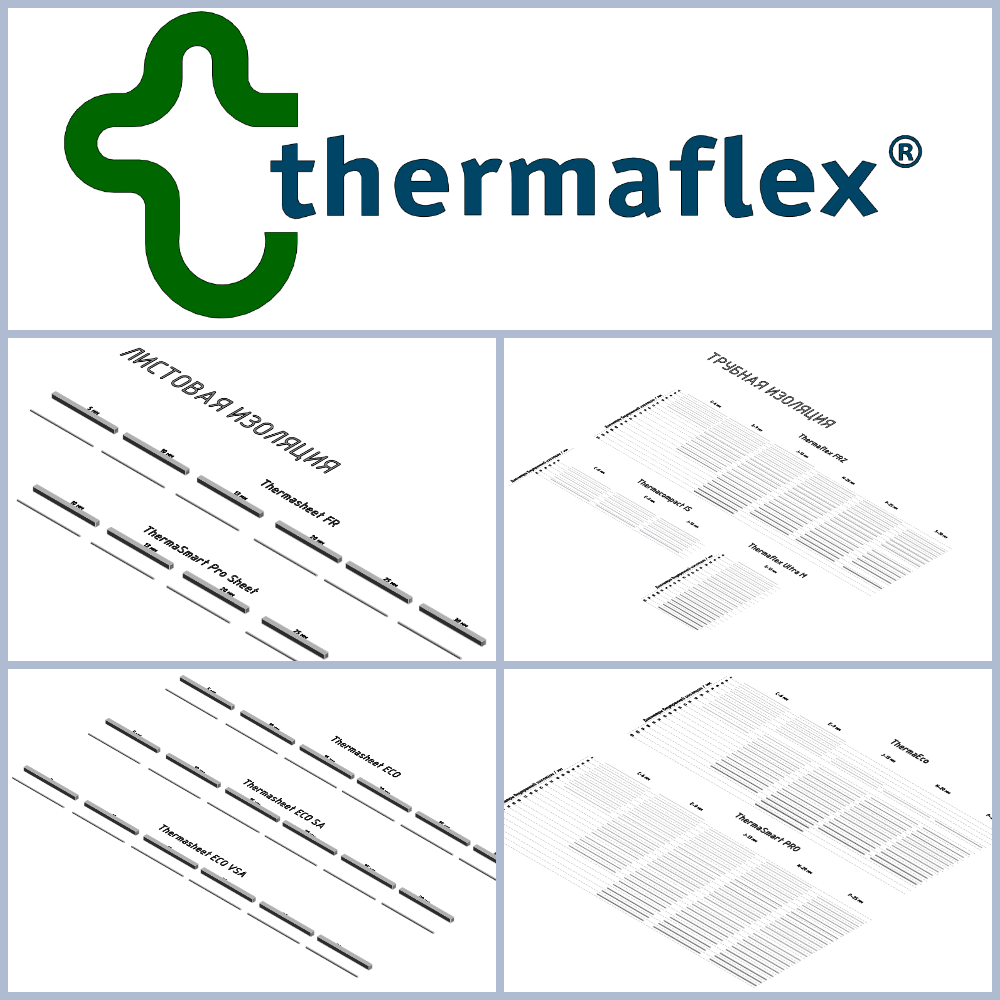

Файлы моделей семейств представлены в формате каталога с расширением *RVT. Версия файлов моделей - Autodesk Revit 2017. Общие параметры семейств – параметры ФОП 2017.
![image-0](/uploads/blogs/2021-05/1_60adfdb4ee66f.png?size=0x-)

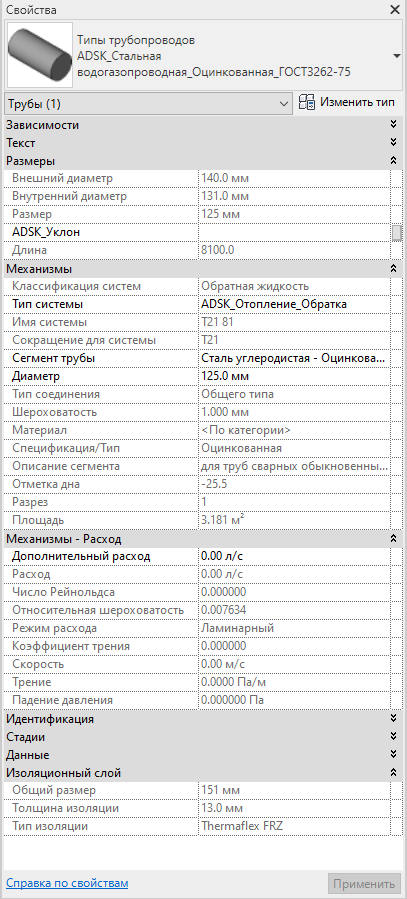

Все семейства максимально удобны и полностью применимы для проектирования инженерных сетей. Всего реализовано 295 типоразмеров трубной изоляции с диаметрами/толщинами в зависимости от величины теплоёмкости труб, подбираемых в процессе расчёта, и 28 типоразмеров листовой изоляции разной толщины, в зависимости от необходимой величины теплопроводности. В пространстве модели (для наглядности) размещены все разработанные типоразмеры изоляций, которые полностью готовы к применению. В свойствах семейств уже заложена вся необходимая информация для принятия проектного решения по изоляции: указаны диаметр трубы, длина, назначение, материал; а в разделе «Изоляционный слой» установлена соответствующая данным параметрам теплоизоляция Thermaflex.
![image-0](/uploads/blogs/2021-05/2_60adff3448288.png?size=0x-)
![image-1](/uploads/blogs/2021-05/3_60adff34580dd.png?size=0x-)

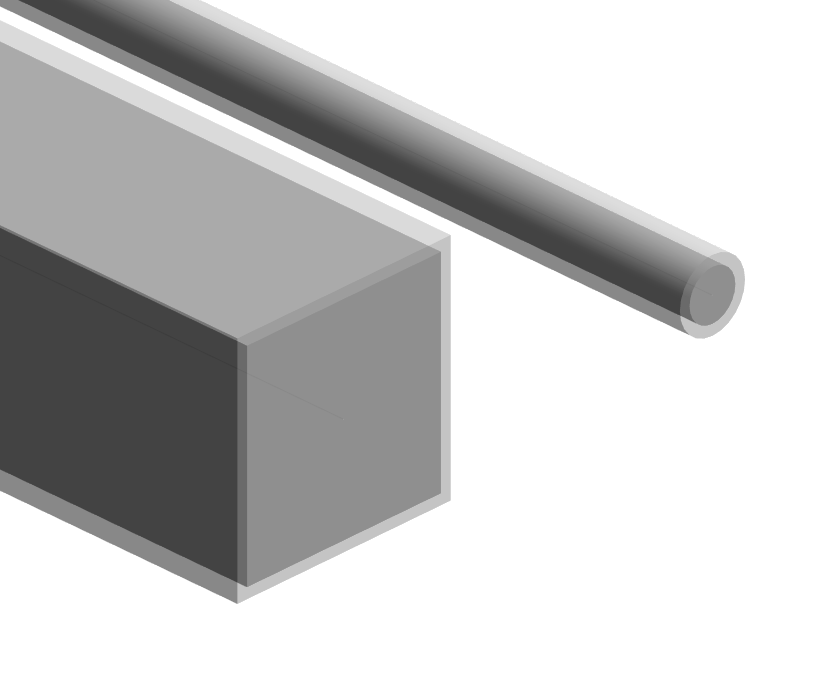

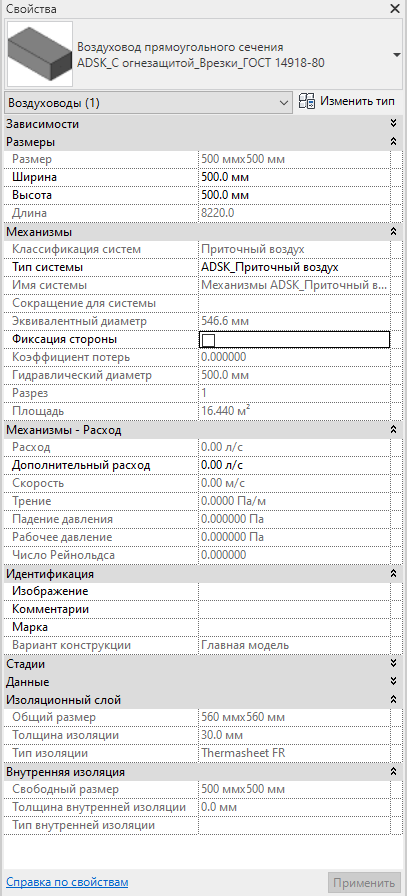

Во всех моделях у пользователя есть возможность изменить диаметр/размеры трубы или воздуховода в свойствах, после чего общий размер теплоизоляционного слоя изменится автоматически. Кроме того, параметры семейства имеют различные информационные поля, которые можно заполнить текстом для их идентификации.
![image-0](/uploads/blogs/2021-05/4_60adffbe79042.png?size=0x-)
Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт, данные о производителе продукции и стоимости изделия.

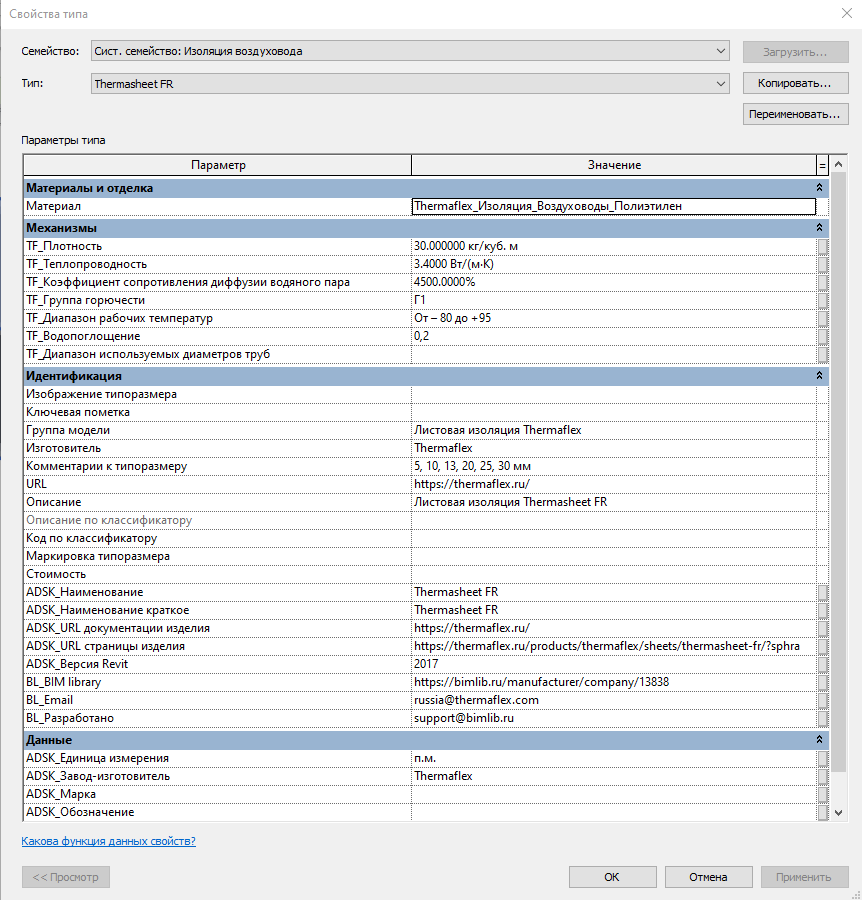

Основными техническими параметрами семейства представлены: плотность, теплопроводность, коэффициент сопротивления диффузии водяного пара, группа горючести, диапазон рабочих температур, водопоглощения. Все эти параметры необходимы для точных теплотехнических расчётов и эффективного подбора изоляции.
Также есть ряд параметров типа, включающих в себя код изделия, информацию о типоразмерах, единицу измерения, описание материала и другие паспортные данные от завода-изготовителя.
![image-0](/uploads/blogs/2021-05/5_60ae003b4b295.png?size=0x-)

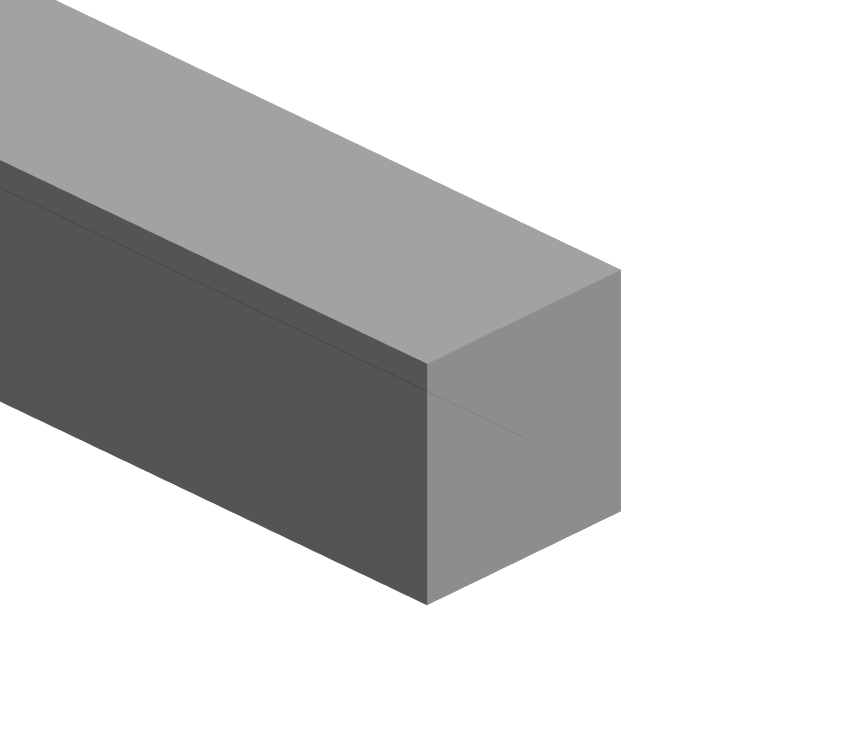

Модели выполнены в двух отличительных уровнях детализации с полностью одинаковой точностью проработки геометрии на высокой и средней, а также в виде условно-графического обозначения на низкой – в виде стержня. При этом изоляция отображается, при её наличии, в виде дополнительных слоёв поверх сечения трубопровода или воздуховода.
![image-0](/uploads/blogs/2021-05/6_60ae011cc2448.png?size=0x-)
![image-1](/uploads/blogs/2021-05/7_60ae011cd2d1e.png?size=0x-)
![image-2](/uploads/blogs/2021-05/8_60ae011cd56e8.png?size=0x-)

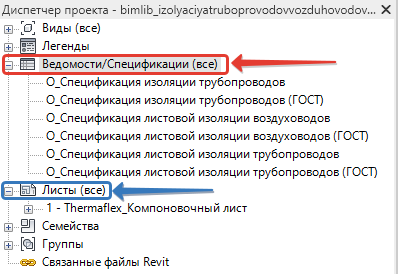

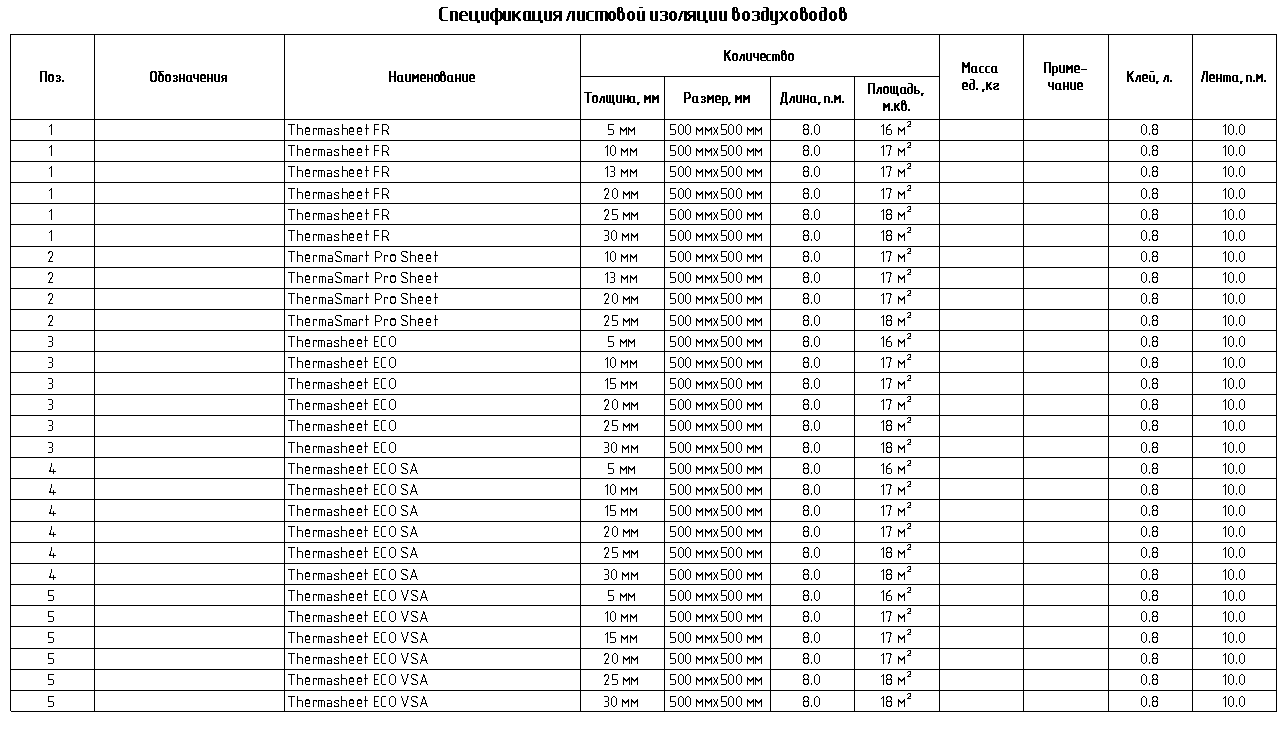

Представленный раздел «Ведомости/Спецификации» содержит автоматические спецификации изоляции трубопроводов/воздуховодов Thermaflex.
![image-0](/uploads/blogs/2021-05/9_60ae0196276e1.png?size=0x-)

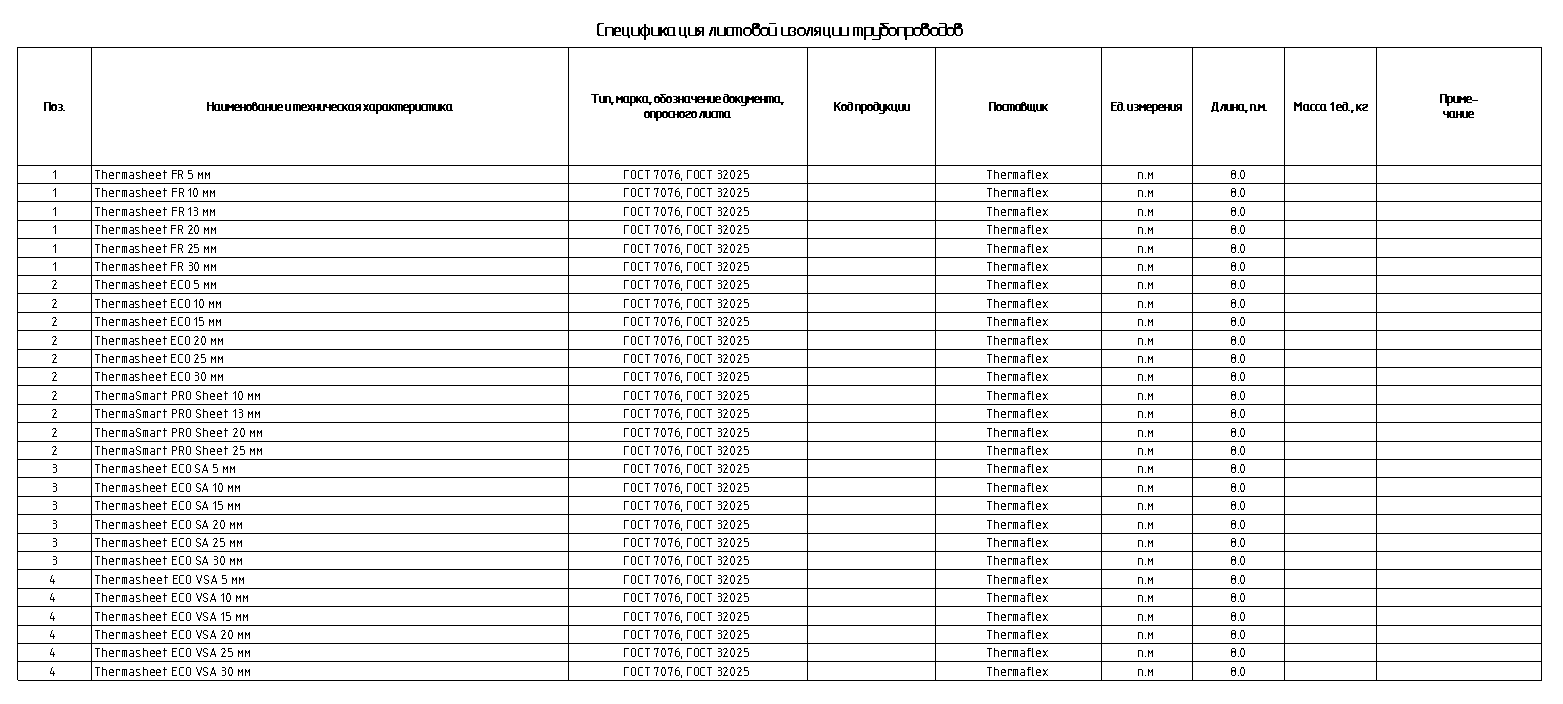

Более подробно можно с ними ознакомиться на отдельном компоновочном листе в разделе «Листы». В самих спецификациях находится обозначение, типоразмеры, метраж и общая площадь всех видов применяемой изоляции, а также параметры материалов для её устройства: объём клея, количество специальной ленты. При копировании в свой проект необходимых систем в ведомости будут транслироваться только те параметры материалов, которые относятся к выбранному типу. Также пользователю доступны спецификации по ГОСТ. Все таблицы автоматизированы и пересчитываются в зависимости от изменений габаритов и состава инженерных сетей.
![image-0](/uploads/blogs/2021-05/10_60ae02259a663.png?size=0x-)
![image-0](/uploads/blogs/2021-05/11_60ae023b3b1e4.png?size=0x-)

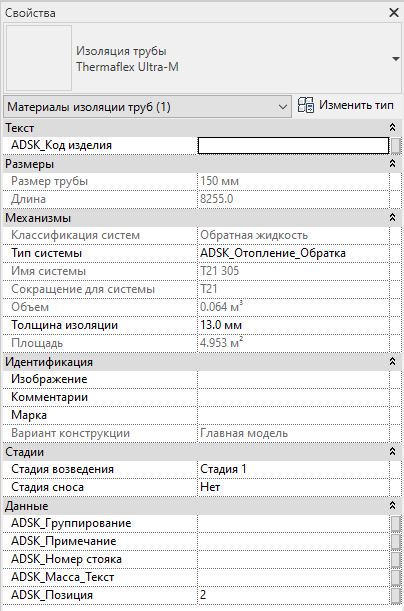

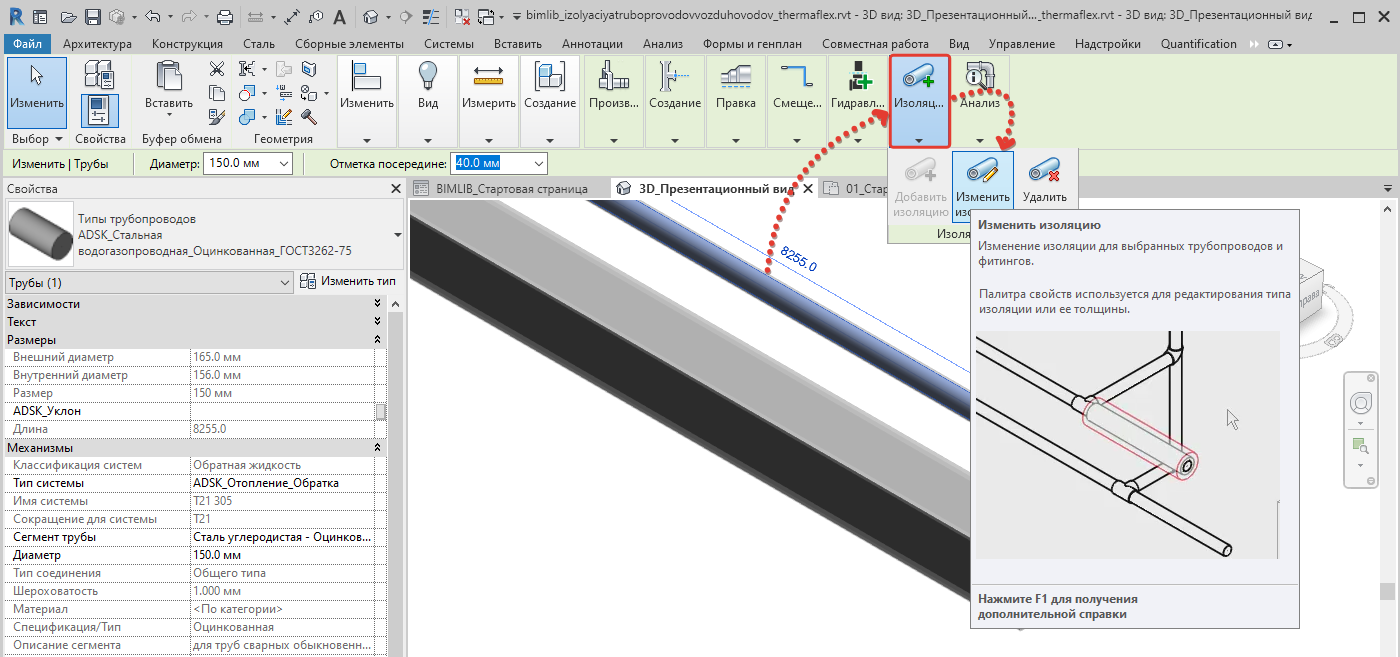

Для устройства изоляции пользователю необходимо на уже созданном экземпляре инженерных сетей выбрать участок трубы, вентиль, отвод, фитинг либо любой другой элемент трубопровода/воздуховода, затем на плитке «Изоляция» выбрать «Добавить изоляцию» или «Изменить изоляцию» при её наличии. После чего в диалоговом окне «Свойства» выбрать нужную изоляцию или изменить её параметры.
![image-0](/uploads/blogs/2021-05/12_60ae02a4035d7.png?size=0x-)

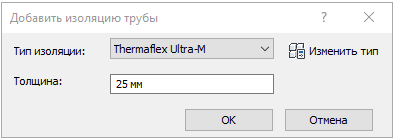

В диалоговом окне «Добавить изоляцию трубы» можно выбрать нужный тип изоляции и требуемую толщину.
![image-0](/uploads/blogs/2021-05/13_60ae02e021e56.png?size=0x-)
![image-0](/uploads/blogs/2021-05/14_60ae02ed0b415.png?size=0x-)
Видео-обзор данного BIM-каталога систем изоляции Thermaflex:
