Обзор BIM-моделей системы отопления марки Purmo

views
467 просмотров
Технический обзор библиотеки BIM-моделей оборудования систем отопления марки Purmo.
Обзор BIM-моделей системы отопления марки Purmo

Концерн «PURMO GROUP», представляющий торговую марку Purmo – ведущий поставщик надёжных решений для создания комфортного микроклимата в помещении. Системы отопления и охлаждения разработаны с учётом самых высоких стандартов комфорта и эффективности. Чтобы обеспечить комфортные условия в помещениях любого типа, компания создаёт передовые решения и предоставляет отличный сервис. Именно в помещениях мы проводим большую часть нашей жизни, обучаемся и совершенствуемся, поэтому системы отопления и охлаждения играют важную роль в поддержании современного образа жизни. PURMO GROUP разрабатывают инновационные климатические решения, чтобы с их помощью вывести комфорт и энергоэффективность на новый, ещё более высокий уровень.

Рады сообщить, что специалистами BIMLIB и PURMO GROUP разработана библиотека BIM-моделей оборудования систем отопления марки Purmo. Семейства разработаны в категории «Оборудование», и включают в себя:

  • Радиаторы отопления
  • Детали крепления радиаторов

Файлы моделей семейств представлены в форматах RVT и RFA. Версия файла для моделей радиаторов и деталей креплений – Autodesk Revit 2017. Общие параметры всех семейств – параметры ФОП 2019. 

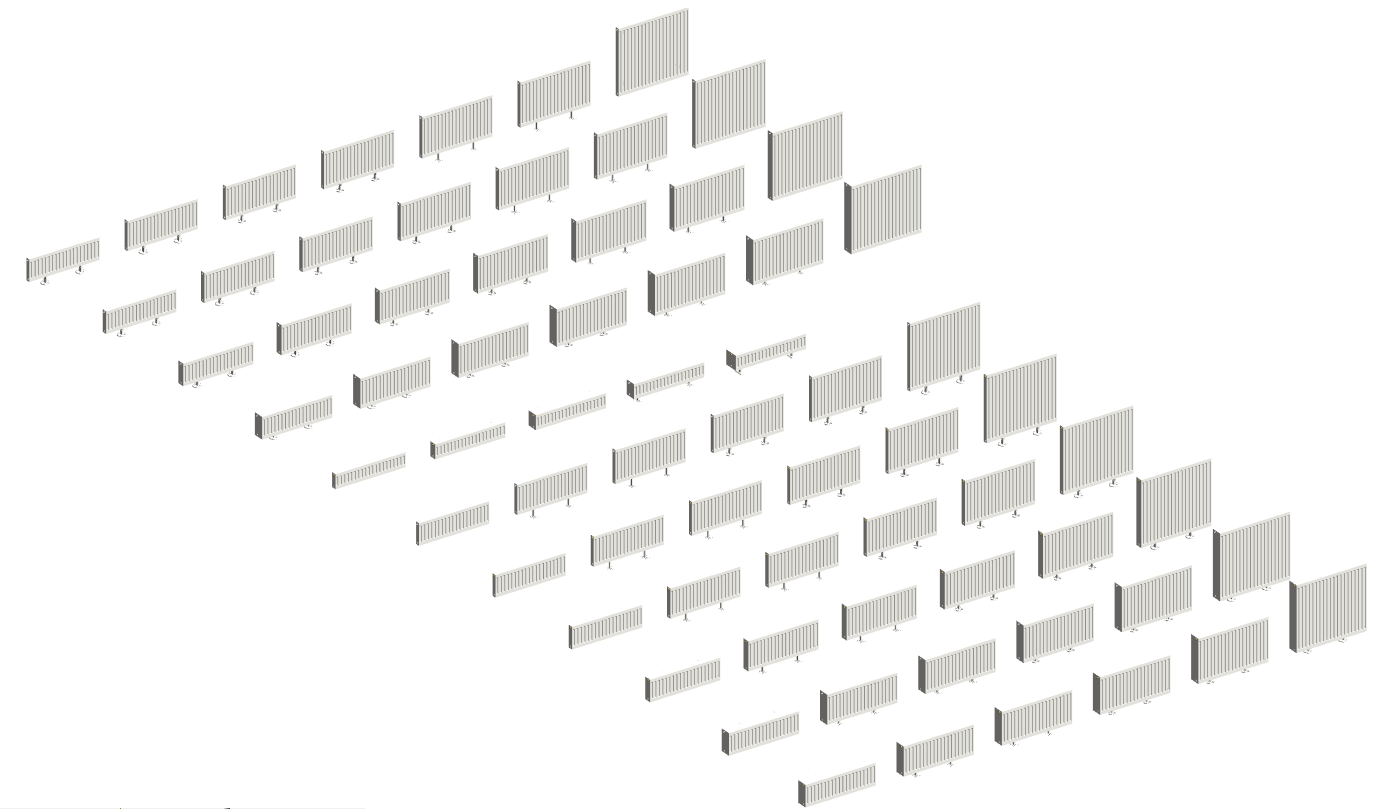

image-0 Общий вид разработанных моделей радиаторов

Семейства сделаны максимально удобными для пользователей. Всего реализовано 69 типов стальных панельных радиаторов отопления с возможными значениями высоты прибора от 200 до 900 мм и ширины от 60 до 152 мм, длина приборов варьируется от 400 до 3000 мм. В пространстве модели для наглядности, в качестве примера, размещены радиаторы отопления с разными вариантами крепления. Причём, в свойствах семейства можно выбрать тип крепления или оставить приборы без крепления. В результате можно подобрать радиаторы отопления в зависимости от требуемой тепловой мощности. Также пользователю в интерфейсе семейства доступен выбор моделей кронштейнов и накладок для непосредственного крепления прибора на месте установки. Все детали крепления имеют различные типоразмеры и необходимые параметры для их выбора.

image-0 Свойства семейств. Слева – для радиатора отопления

Во всех моделях, кроме основных параметров есть ряд дополнительных, которые можно изменить:

  • Способ подключения к системе: нижний (слева/справа), диагональный (слева/справа), односторонний (справа/слева) и слева/справа;
  • Тип крепления: напольное (с накладкой и без), настенное (с фиксированной глубиной), без крепления;
  • Отступы и габариты прибора для его точного позиционирования относительно стены и пола;
  • Пользовательская длина прибора;
  • Параметр «Подобрать длину» служит для автоматического подбора длины прибора, в зависимости от заданной пользователем тепловой мощности и температуры теплоносителя;
  • Параметр «Выводить предупреждение» служит для ограничения задания габаритов и параметров прибора, отличающихся от заводских. Данный параметр необходимо отключить при установке прибора индивидуального изготовления;
  • Параметры подключения к трубопроводам;
  • Номера позиций и примечание.

Кроме того, параметры семейства имеют различные информационные поля, которые можно заполнить текстом для их идентификации.

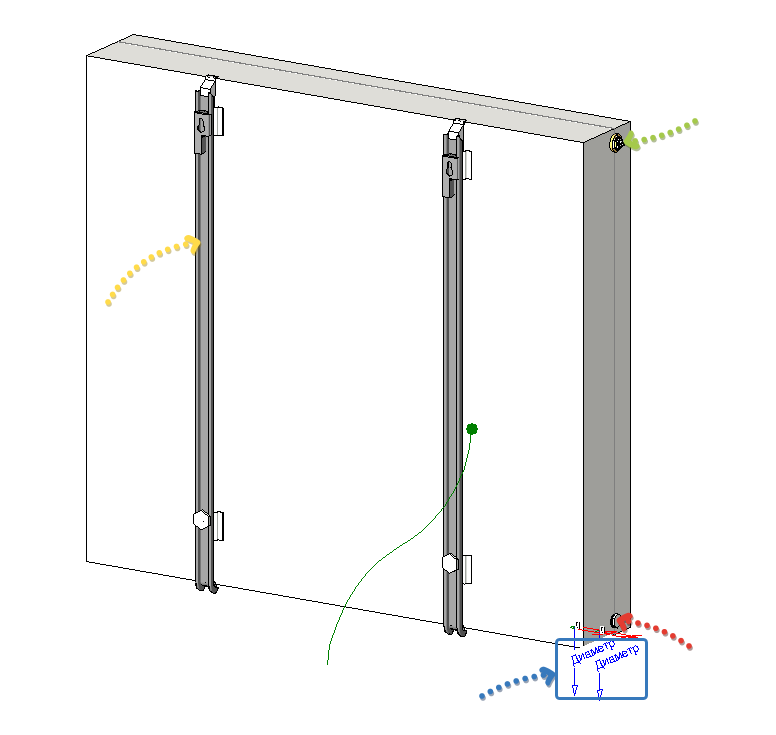

Все модели радиаторов имеют в структуре семейства крепления (жёлтая метка), воздухоотводчик (зелёная метка), заглушку (красная метка) и соединительные элементы (синяя метка) с параметрами и размерами коннекторов для приточной и обратной жидкостей. Выбор креплений реализован через выпадающие списки. Названия сторон подключения указаны так, что сторона всегда указывает на положение патрубка подающей линии. Правая и левая сторона определяются при взгляде на переднюю часть прибора.

image-0 Вид крепления радиатора при настенном исполнении

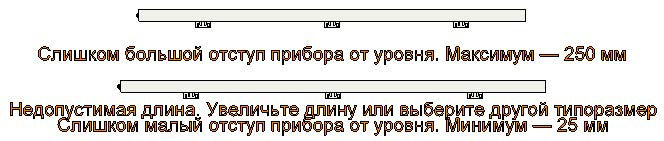

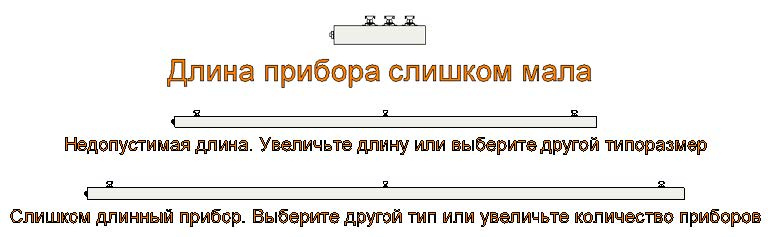

При работе с данными семействами пользователь защищён от неверного ввода габаритов или ошибочного выбора типа или отступа крепления. В случае, если длина прибора некорректна, вы получите текстовое предупреждение в виде 3D-текста рядом с семейством. Минимальная длина прибора – 400 мм, максимальная – 3000 мм, поэтому при длинах вне диапазона будет появляться ошибка. Также некоторые длины внутри диапазона недоступны из-за особенностей конструкции прибора, в этом случае также будут появляться предупреждения. Если выбрать не тот тип кронштейна или недопустимое значение отступа от уровня, которые лежит вне диапазона регулировки кронштейном, то также появится предупреждение. Для радиатора «Purmo Ventil Compact CV 44» нельзя заказать настенное крепление. Если выбрать в семействе такой тип крепления, то вы также получите сообщение об ошибке.

image-0
image-0 Вариации предупреждений в зависимости от неверно установленного параметра

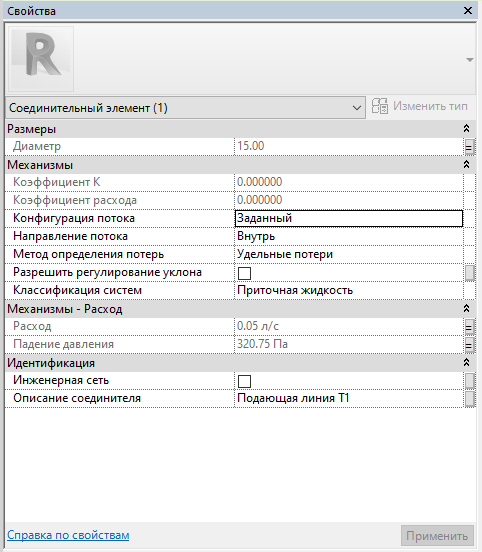

Также в свойствах присутствуют прочие параметры, указывающие на параметры работы и установки прибора – координаты коннекторов, рабочие параметры температуры, мощности, давления, ёмкости, данные по размерам, параметры рабочих агрегатов и деталей конструкции прибора. Все указанные показатели необходимы для проведения гидравлических расчётов – подбора или проверки моделей оборудования. Все модели представленного оборудования имеют возможность выбора различной локации подключения соединителей и прокладки трубопроводов, что делает их использование подходящим для расположения в любых проектных положениях. Например, первый соединитель – это подводящий соединитель диаметром 15 мм для подачи подготовленной горячей воды внутрь прибора. Второй соединитель – отводящий соединитель диаметром 15 мм, предназначенный для вывода воды далее в систему отопления. Каждому из соединительных элементов назначены параметры смещения и их размеры.

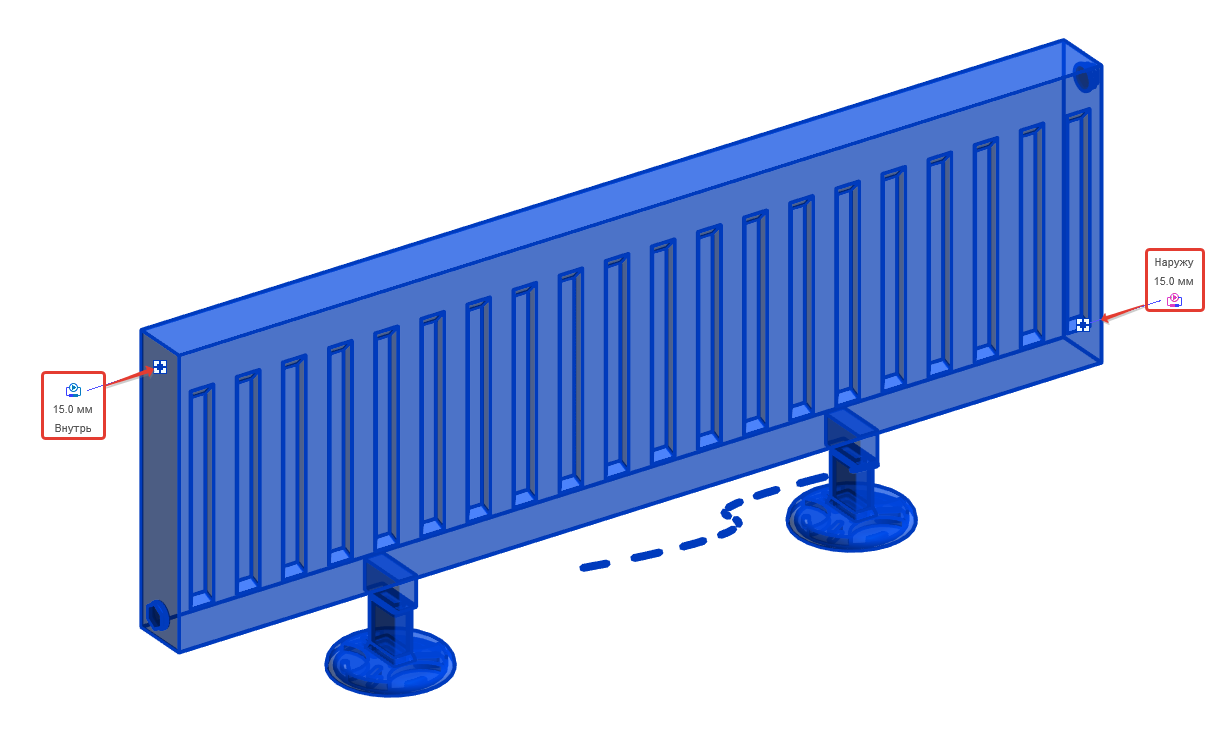

image-0 Вид радиатора отопления с указанием расположения, направления и размеров точек подключения
image-0 Настройки соединителей
image-1

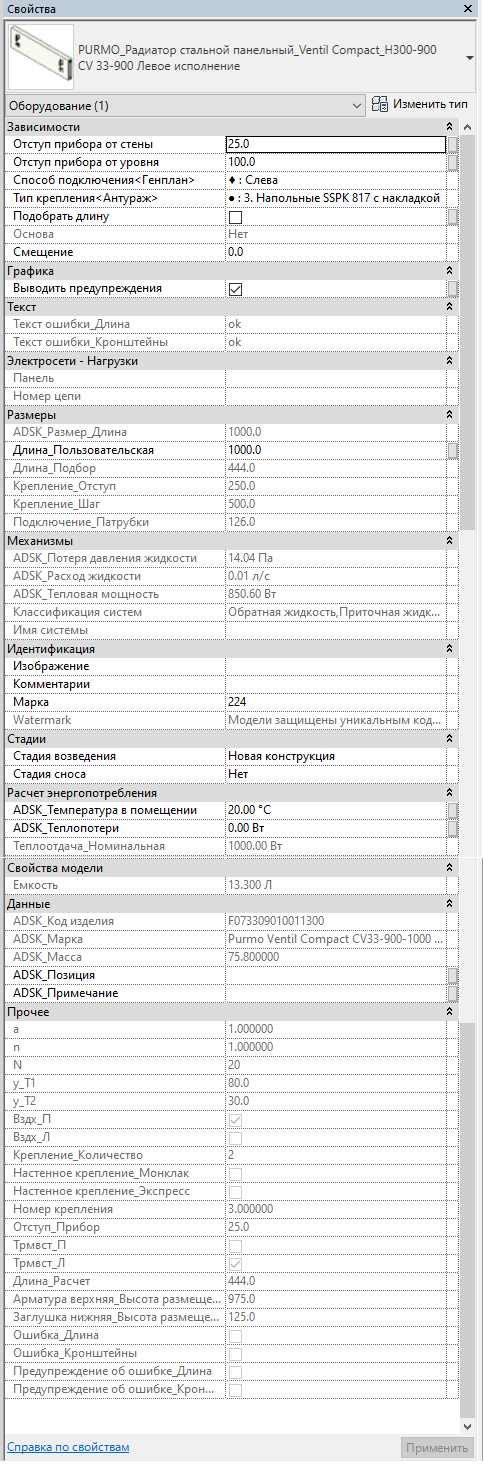

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели. Также есть ряд параметров типа, включающих в себя параметры рабочей температуры, габаритов установки, размера соединителя для подключения к системе теплоснабжения, пользовательские параметры – тип прибора, паспортные данные от завода-изготовителя, метки идентификации и прочее.

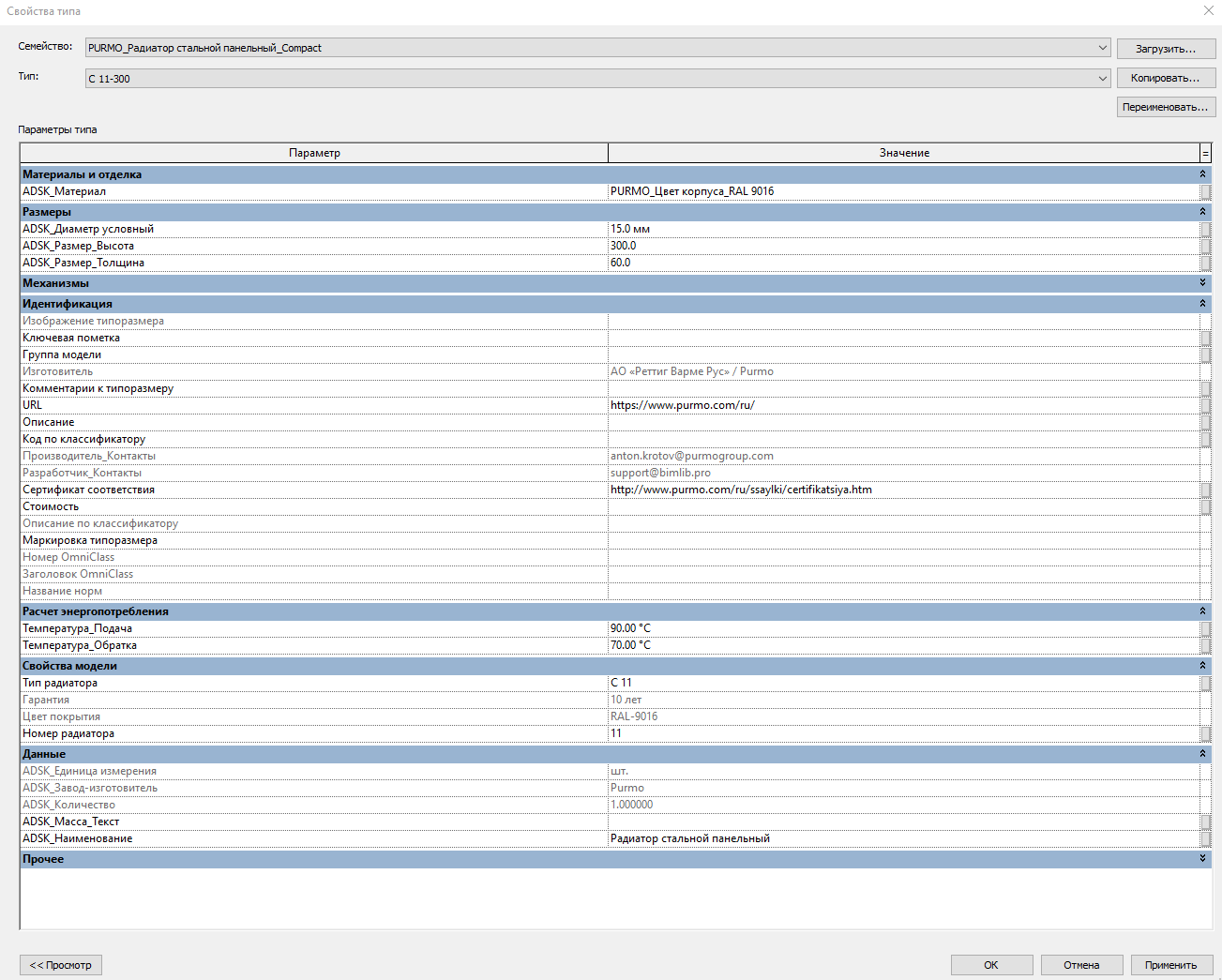

image-0 Пример свойств типа для радиатора отопления

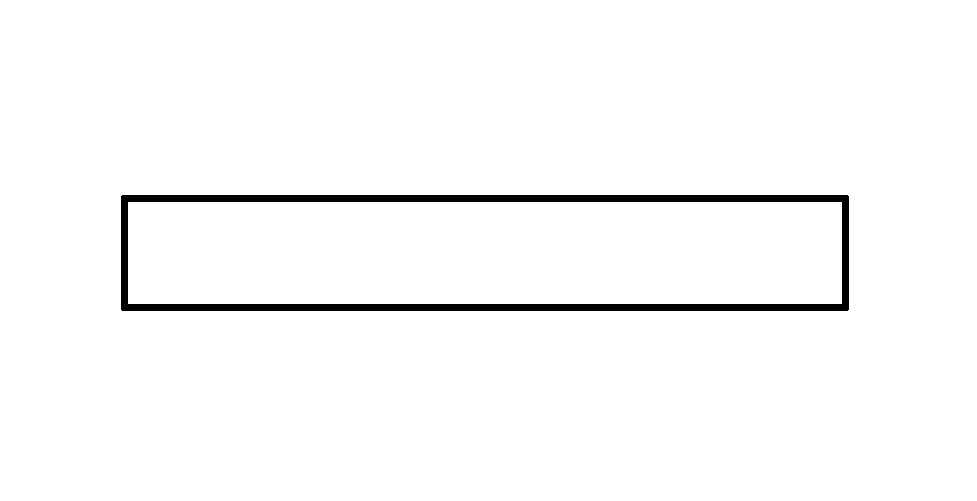

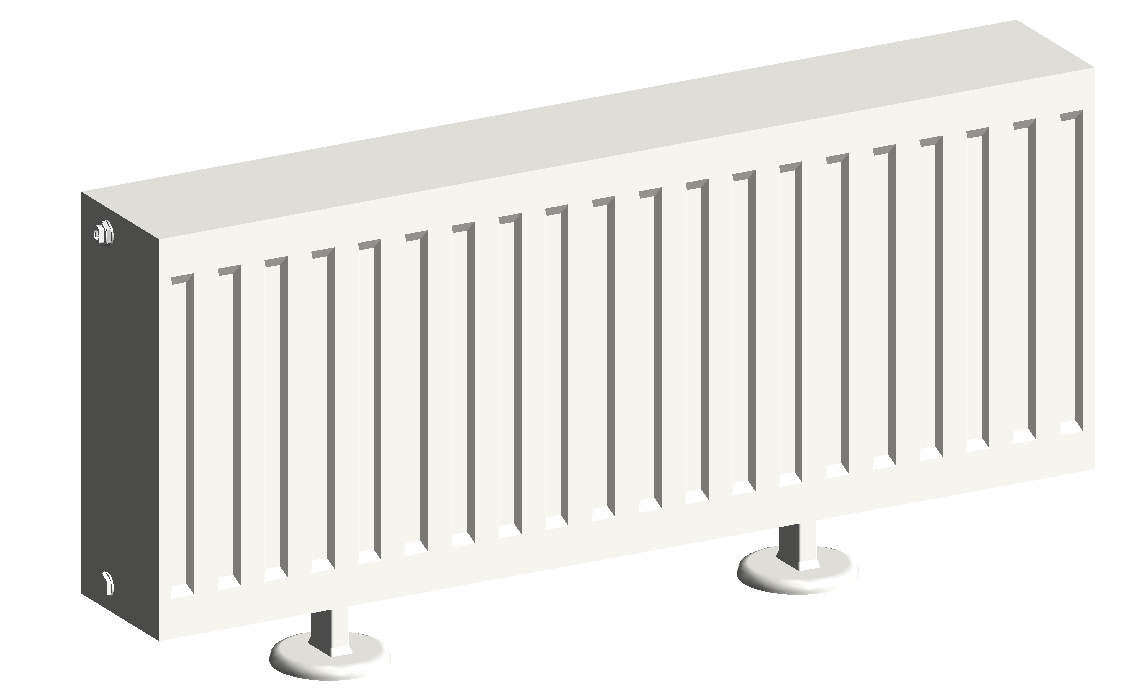

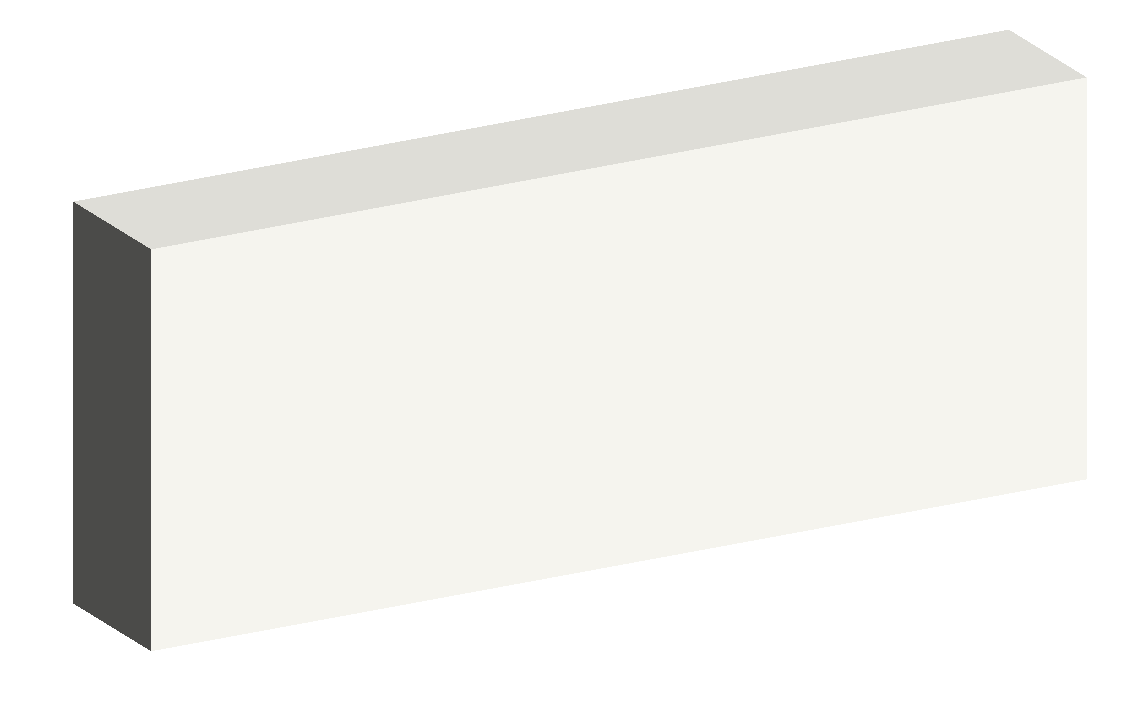

Модели выполнены с тремя уровнями детализации. На высокой – объёмная модель с проработанной геометрией рёбер фронтальной греющей поверхности, креплений, заглушки, воздухоотводчика, на средней – упрощённое объёмное представление прибора в его габаритах, и низкой – условное графическое обозначение прибора (вид на плане).

image-0
image-1
image-0 Пример детализации модели радиатора отопления для всех уровней

Представленный каталог «Ведомости и спецификации» содержит спецификацию по ГОСТ.

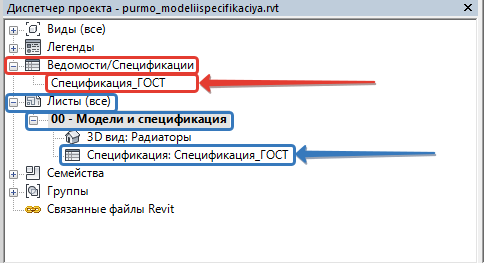

image-0 Ведомости/спецификации в диспетчере проекта

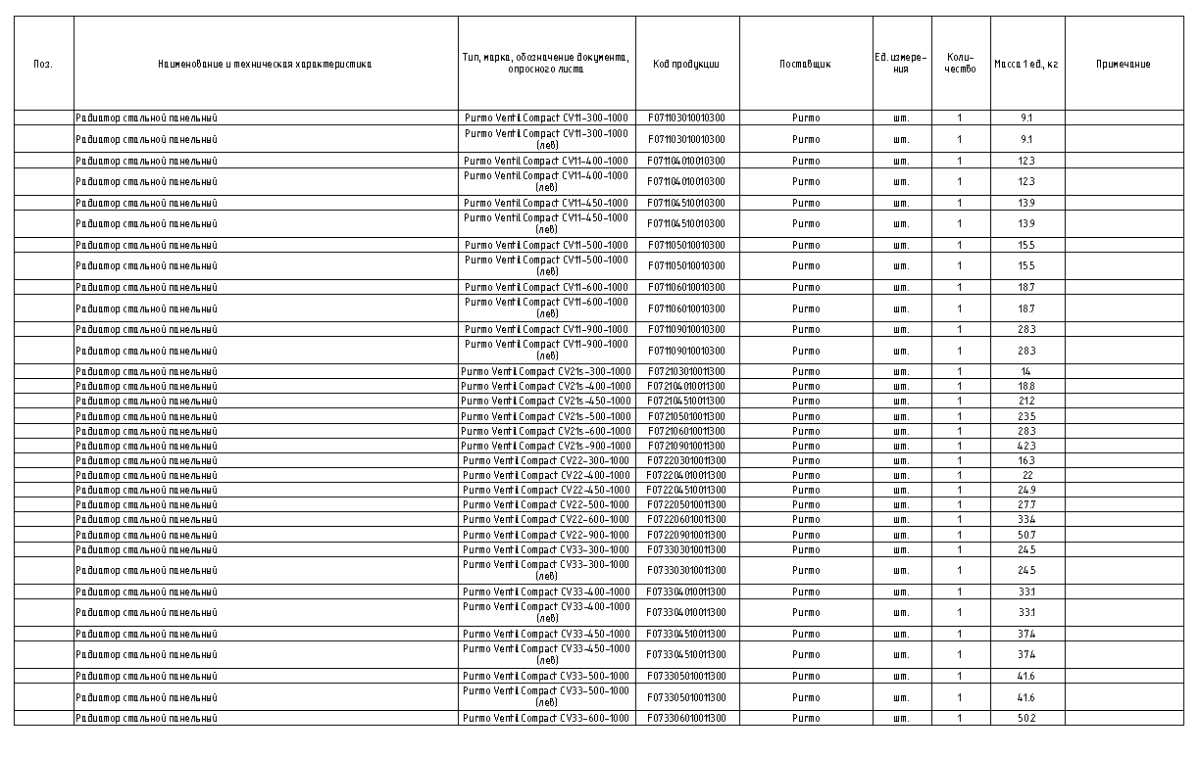

Более удобно будет с ними ознакомиться на листе «00 — Модели и спецификация». На этих листах можно увидеть общий 3D-вид всех моделей оборудования, а также изучить их состав по спецификациям. Что касается деталей крепления, то они делятся на два вида – комплектные и некомплектные. Комплектные поставляются вместе с прибором, поэтому не отображаются в спецификации. При выборе некомплектных креплений они будут учитываться в спецификации отдельными позициями.

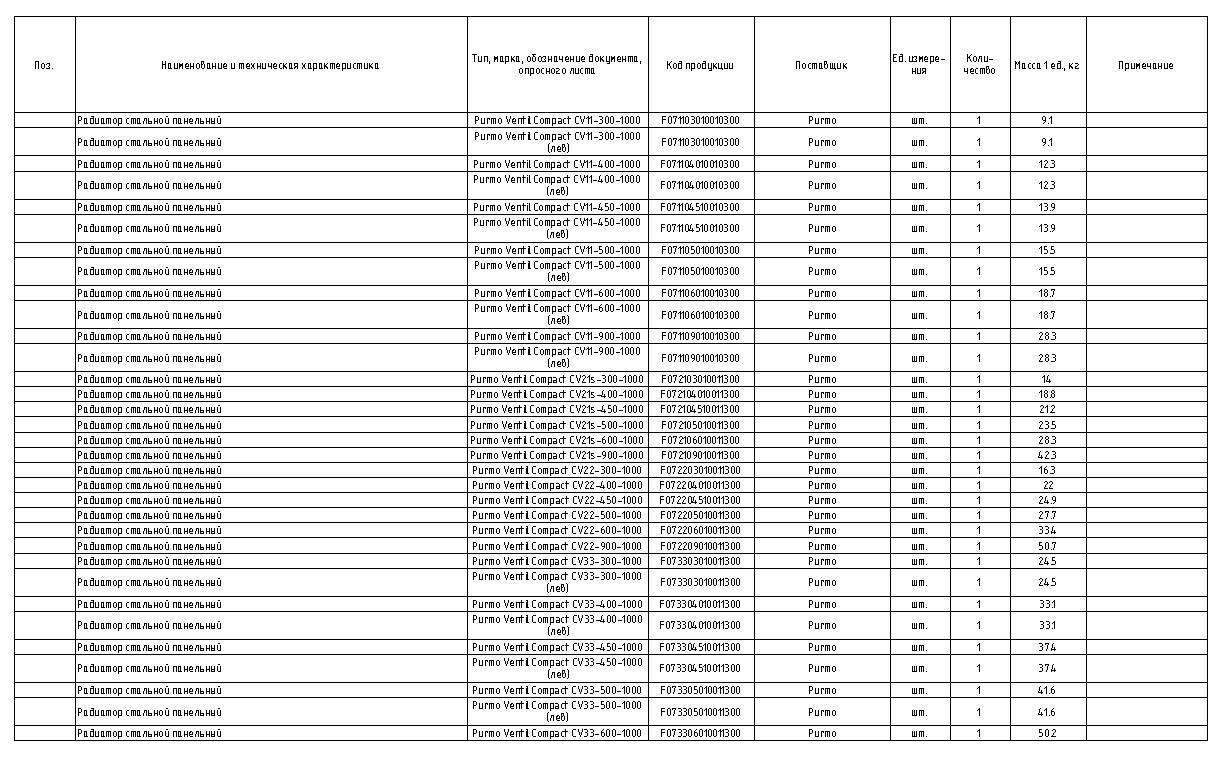

image-0 Фрагмент спецификации для радиаторов отопления

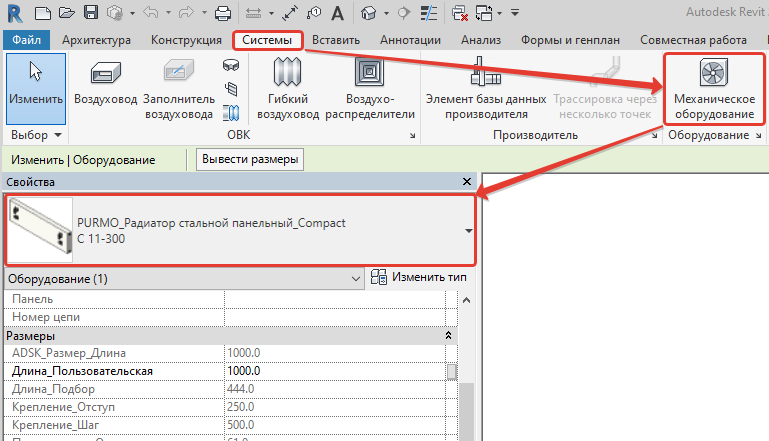

Для размещения моделей необходимо перейти на любой из видов, далее на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Механическое оборудование», и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

image-0 Пример 1. Размещение модели в проекте

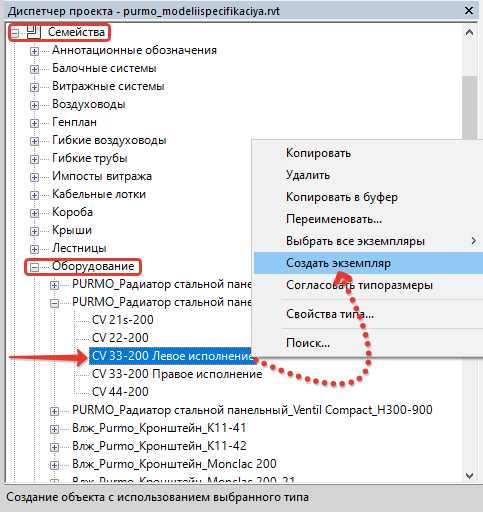

Также можно перейти на любой из видов. В диспетчере проекта во вкладке «Семейства», в категории «Оборудование» кликнуть правой кнопкой мыши на семейство и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

image-0 Пример 2. Размещение модели в проекте
