Обзор BIM-моделей системы питьевого водоснабжения от компании Konner

views
559 просмотров
Обзор BIM-моделей системы питьевого водоснабжения от компании Konner.
Обзор BIM-моделей системы питьевого водоснабжения от компании Konner

Компания Konner  – это немецкие экологичные системы снабжения зданий водой, экологичный мусоропровод, промышленная вентиляция воздуха на заводах и многое другое.

Мы собрал самые современные технологии, которые успешно внедряются в инфраструктуру мегаполисов по всему миру и значительно улучшают комфорт и экологию.

Последние 20 лет команда компании работала на рынке сервисных услуг в России, за это время мы совершенствовали свои знания и навыки, многому учились в Европе и поняли, что эталоном работы для нас будут являться немецкие сервисные компании. Одним из наших достижений – является внедрение в России централизованной системы питьевого водоснабжения «SEES».

«SEES» – это уникальное инженерное решение, разработанное в Европе для офисов c большой численностью персонала. Замкнутый теплоизолированный контур, который подключается к источнику центрального водоснабжения, осуществляет профессиональную микрофильтрацию, охлаждение или газирование очищенной питьевой воды и поставляет ее по всем этажам здания с неограниченным количеством конечных точек раздачи. SEES позволяет подавать охлажденную негазированную и газированную питьевую воду, а так же кипяток 99 С в неограниченных количествах на всех этажах здания. Не имеет аналогов.

Специалистами BIMLIB разработана библиотека BIM-моделей для данной централизованной системы «SEES». Семейства разработаны в категориях:

  • сантехническое оборудование в подкатегории «Водонагревательное приборы»;
  • трубопроводы;

В данной разработке представлена комплексная система водоподготовки, состоящая из точки подачи воды, систем очистки и водоподготовки, специализированных трубопроводов и соединителей в виде загружаемых семейств. Семейства выполнены в категории «Сантехнические приборы» и представлены в формате RVT. Версия файлов Autodesk Revit 2016. Общие параметры семейства – параметры ФОП 2017. 

image-0

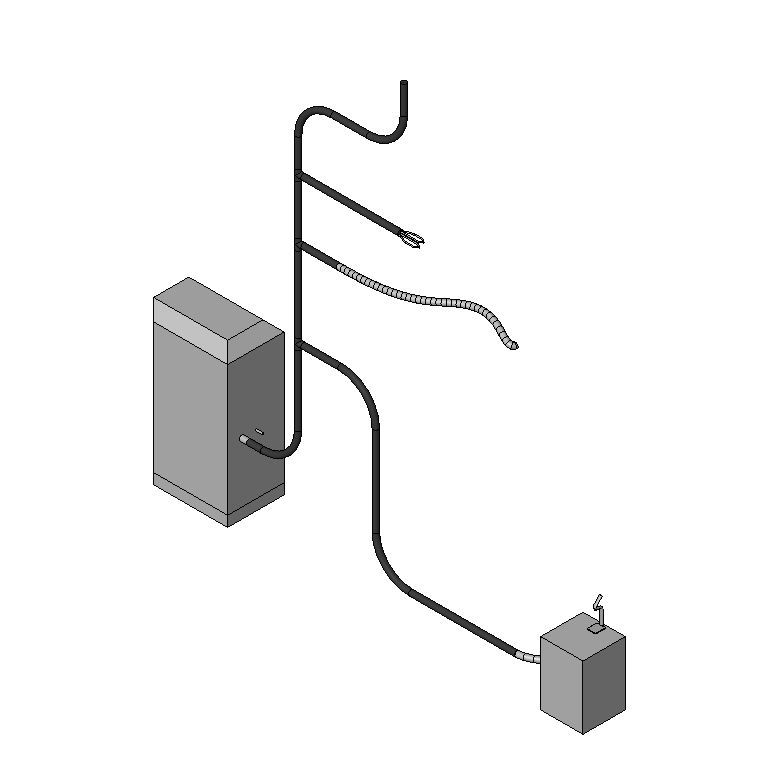

Общий вид разработанных моделей блоков системы водоснабжения

Семейства сделаны максимально удобными для пользователей и загружены в проект, где уже формируют инсталлированную систему. Сама система питьевого водоснабжения состоит из центральной станции водоподготовки, которая подключается к источнику центрального водоснабжения. Она осуществляет профессиональную микрофильтрацию, охлаждение или газирование очищенной питьевой воды, далее по замкнутому теплоизолированному контуру вода поставляется по всем этажам здания с необходимым количеством конечных точек подачи. Точка подачи включает в себя сенсорный блок управления, который подключается к централизованной системе водоснабжения и подает питьевую охлажденную негазированную и газированную воду, подготовленную станцией, а также нагревает и подает кипяток 99°С. Данные виды подготовки воды осуществляются локальной системой очистки, в которую входят бойлер и чиллер. Модуль центральной станции позволяет осуществлять дистанционное наблюдение за параметрами станции и удалённое управление настройками системы на одной веб-странице.

image-0

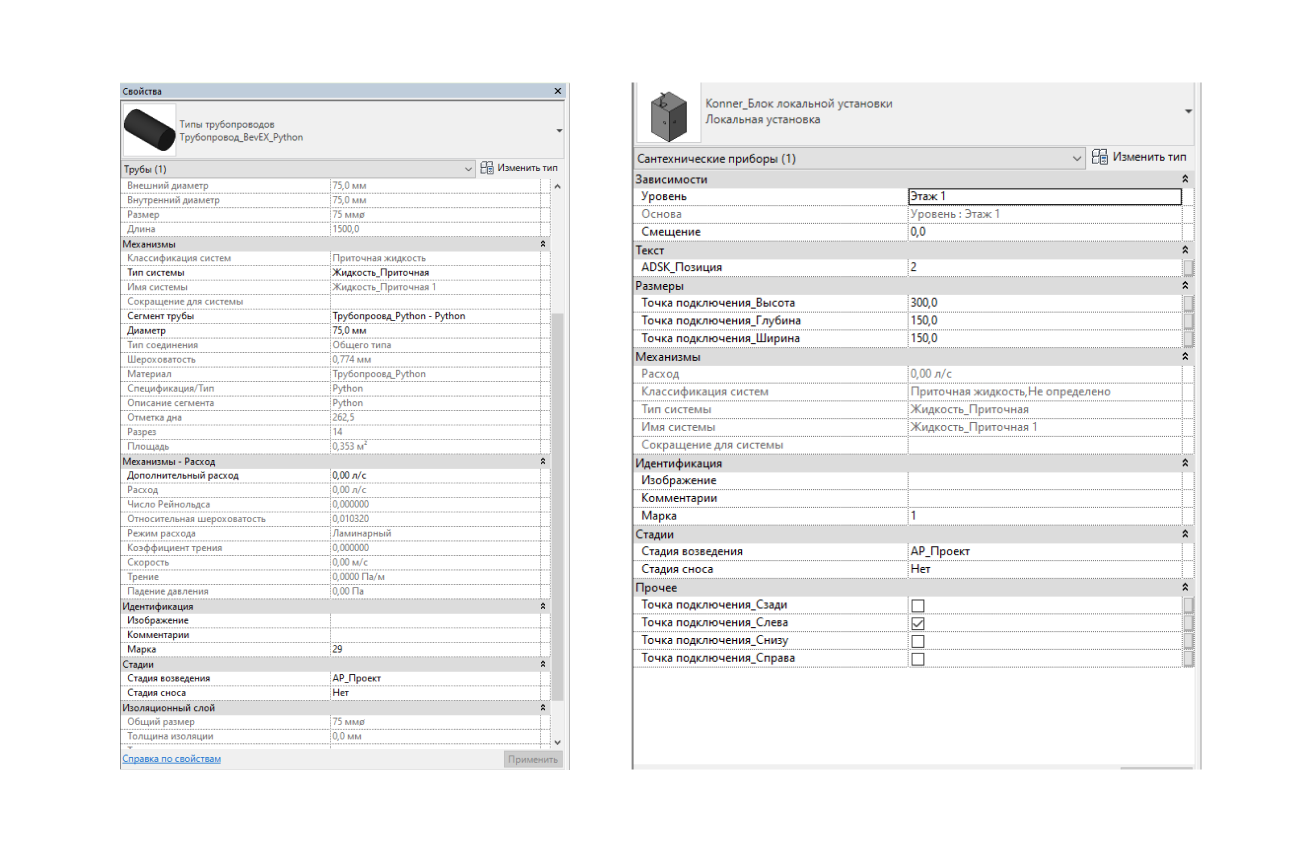

Свойства семейств

Во всех блоках системы водоподготовки, кроме основных есть ряд дополнительных параметров, которые можно изменить:

  • Точка подключения – для выбора места ее размещения: сзади, слева, снизу, справа.
  • Координаты расположения точки подключения по высоте, глубине, ширине.
  • Идентификация — информационные поля, которые можно заполнить текстом и др.

Также в свойствах присутствуют основные параметры механизации блока с указанием величины расхода, типа и имен классификации системы.

В свойствах трубопроводов можно изменить тип системы, вид сегмента трубы, диаметр. Остальные показатели необходимы для проведения гидравлических расчетов и подбора оборудования.

image-0

Вид центральной станции с указанием размеров соединительных отверстий

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели. Также есть ряд параметров типа, включающих в себя параметры внутренних механизмов, габаритов установки, типов соединителей для подключения водоснабжения и водоотведения, пользовательские параметры: стоимость, описание, коды и метки идентификации.

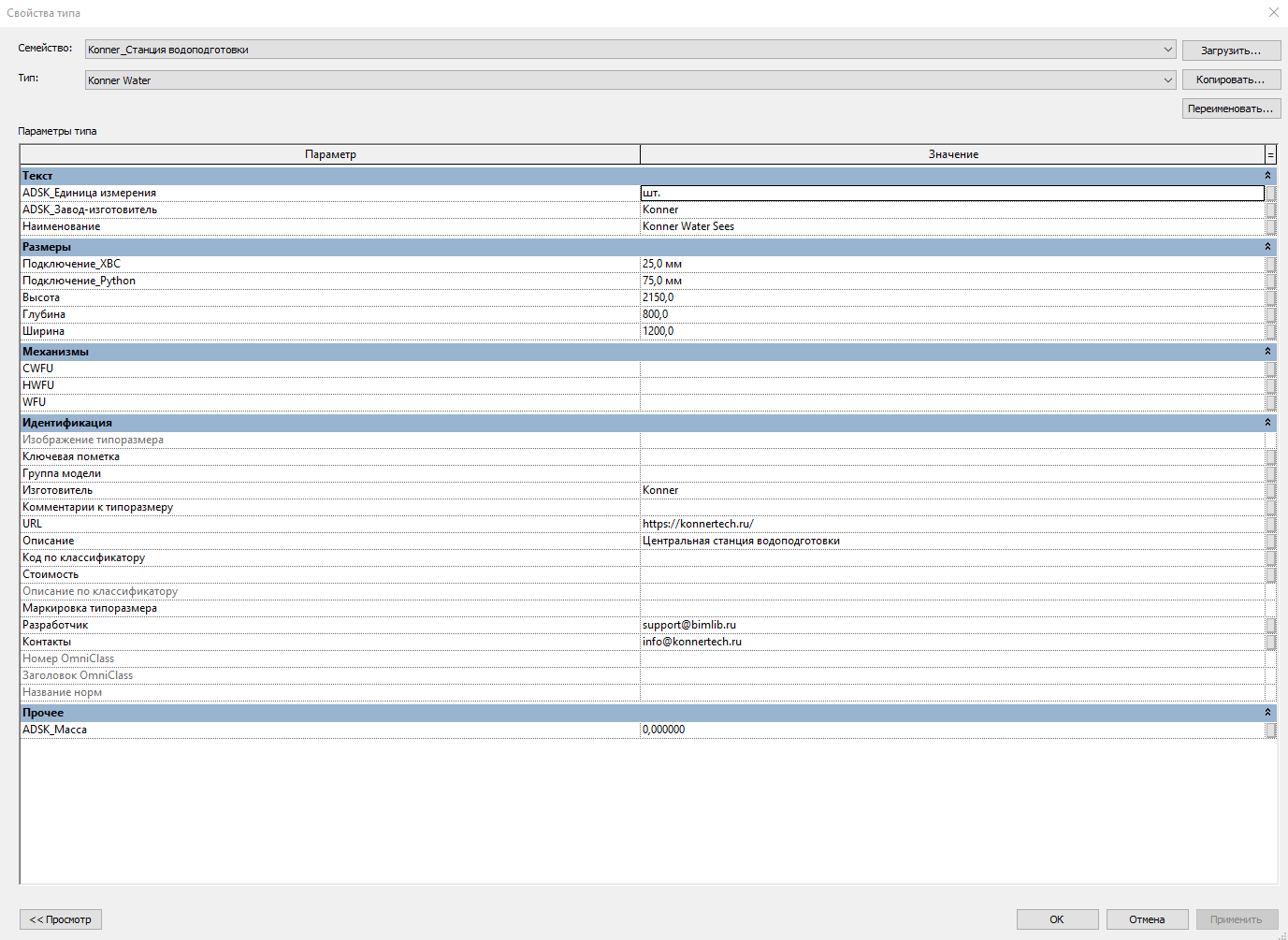

image-0

Пример свойств типа. Аналогичные параметры заполнены и в остальных системах

Модели выполнены с тремя уровнями детализации. На высокой — объёмная модель с полностью проработанной геометрией трубопроводов, на средней и низкой — условное графическое обозначение трубопроводов.[Разрыв обтекания текста]Проработка моделей установок остается во всех уровнях детализации неизменной.

В семействах настроены соединители. Левый соединитель — это выводящий соединитель диаметром 75м для подачи подготовленной воды потребителю с дальнейшей разводкой по этажам. Правый соединитель — подводящий соединитель диаметром 25мм для источника холодного водоснабжения. Каждому из соединительных элементов назначены параметры смещения и их размеров.



image-0

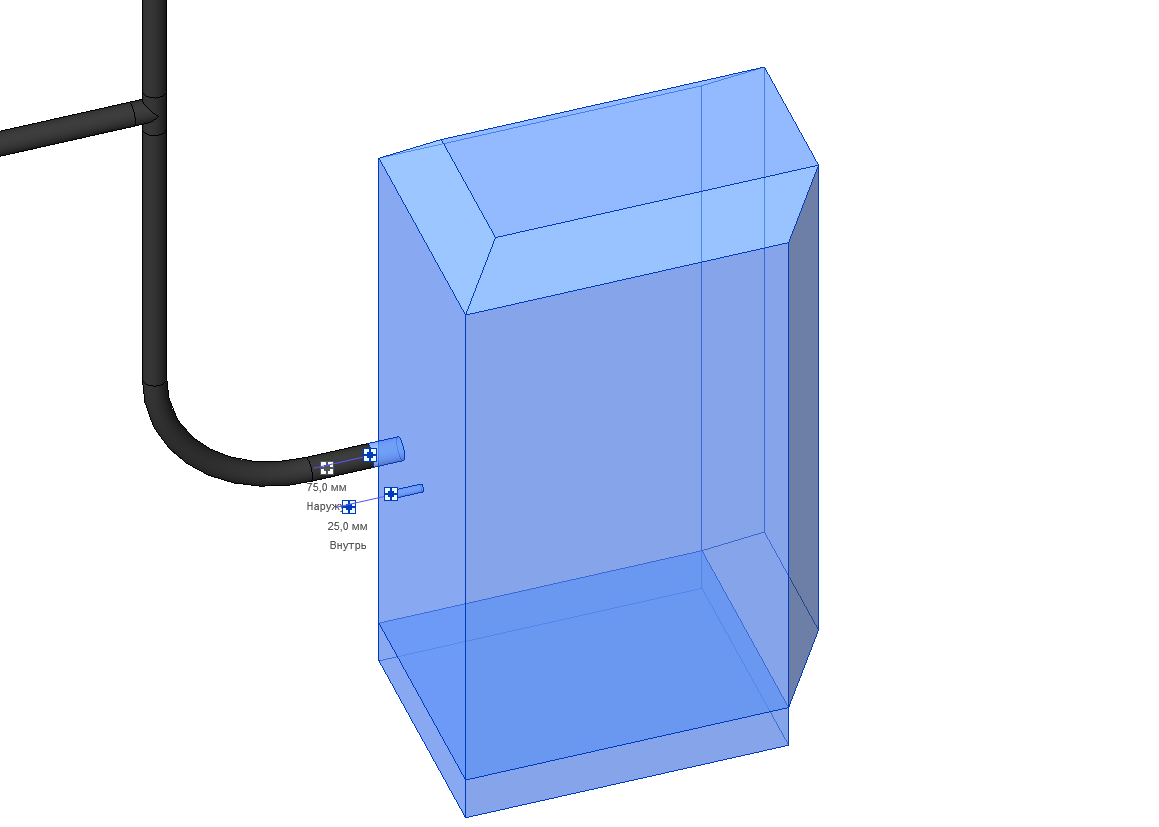

Места для подключения центральной станции к инженерным сетям

Ниже настройки соединителей: слева - отводящий соединитель для подготовленной воды, справа — левый – подача холодного водоснабжения в центральную станцию водоподготовки. Настройки позволяют менять конфигурацию, направление потока (внутрь/наружу/ двусторонний), регулировать уклон, указывать расход.



image-0

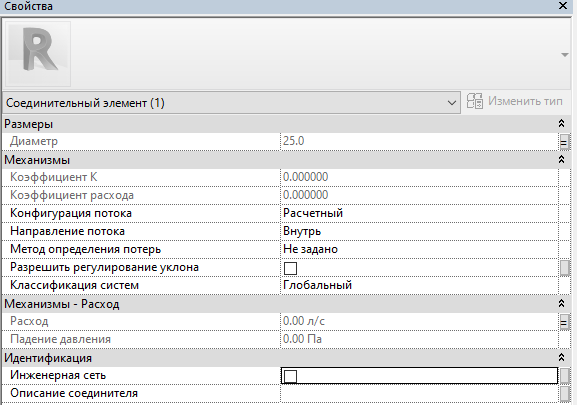

Настройки соединителей

Далее – показана модель локальной очистительной установки с аналогичными параметрами соединителей, но с выбором более удобного и технически доступного расположения точки подключения.

image-0

Семейство локальной установки для очистки воды

Представленный каталог «Ведомости и спецификации» содержит спецификация по ГОСТ и спецификация с техническими данными по каждому компоненту системы.



image-0

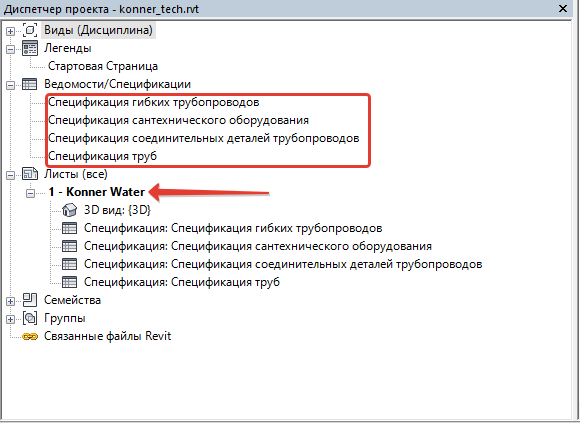

Ведомости/Спецификации в диспетчере проекта

Более удобно будет с ними ознакомиться на листе 1 — Konner Water. Здесь можно увидеть общий 3D вид всей системы водоснабжения, а также изучить ее состав по спецификациям.



image-0

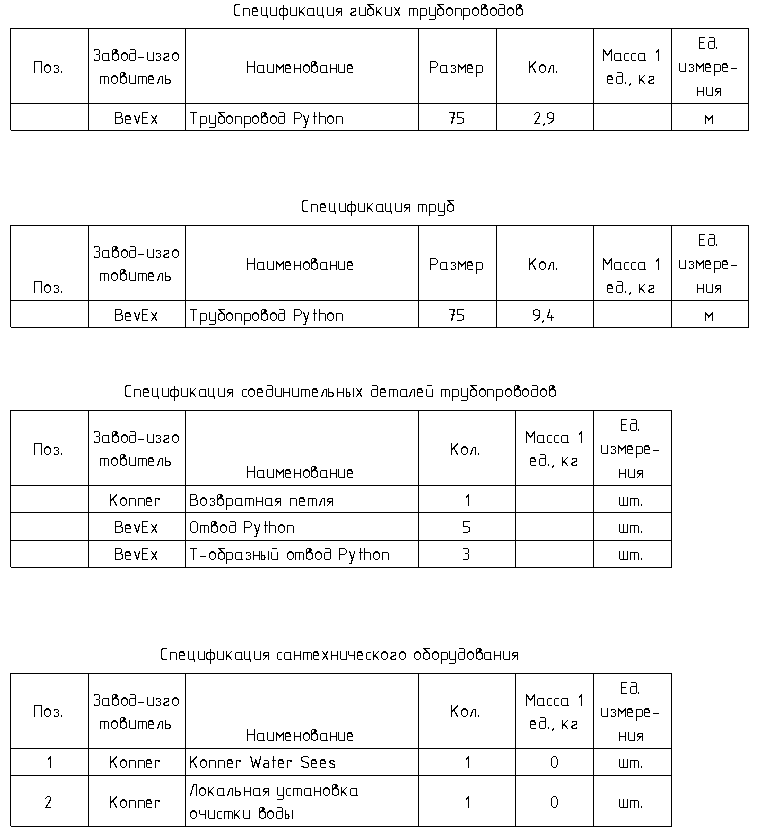

Спецификации

Для размещения моделей необходимо перейти на любой из видов, далее - на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Сантехнический прибор», и в панели свойств выбрать нужную модель и разместить ее так, как необходимо.



image-0

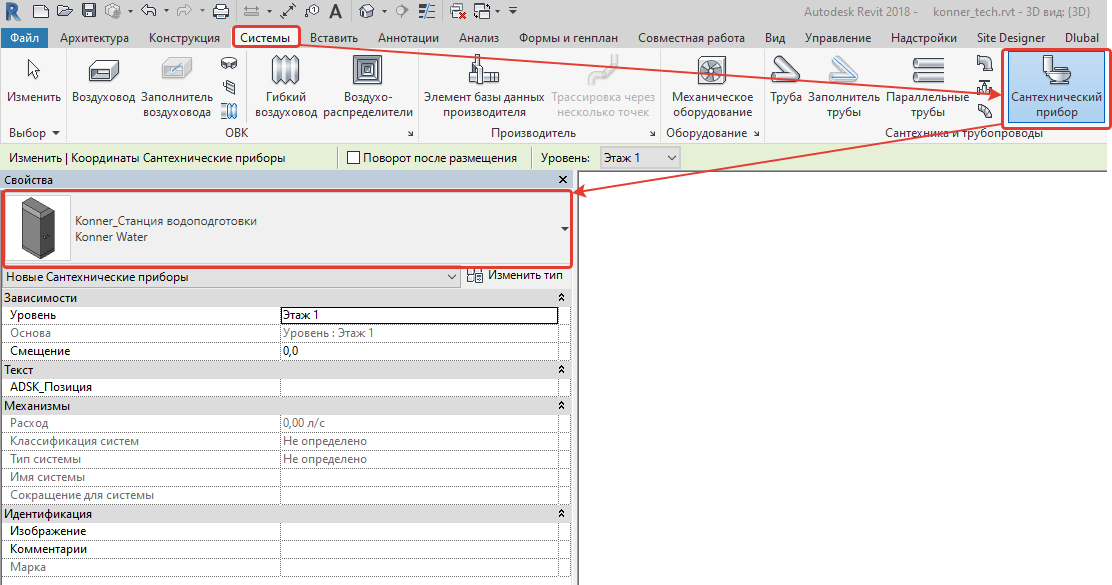

Пример 1. Размещение модели в проекте

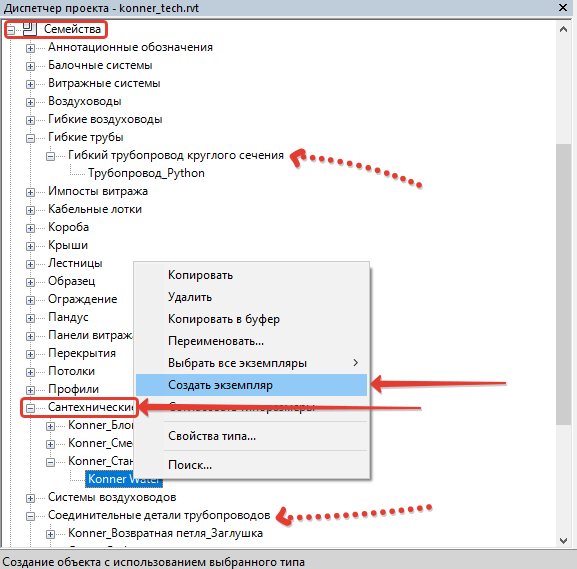

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Сантехнические приборы» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо. Аналогичные операции по вставке модели семейства доступны для трубопроводов и их соединителей.

image-0

 Пример 2. Размещение модели в проекте

Скачать модели можно по ссылке.
