Обзор BIM-моделей вентиляционных клапанов компании «Вентум»

views
581 просмотр
Компанией BIMLIB был разработан каталог семейств Revit для BIM-модели систем вентиляционных клапанов.
Обзор BIM-моделей вентиляционных клапанов компании «Вентум»

«Вентум» — российский производитель продукции для устройства и монтажа систем вентиляции, дымоудаления, кондиционирования, включая воздуховоды и фасонные изделия, противопожарные и дымовые клапаны, вентиляционные решётки, нержавеющие зонты, вентиляторы и другие расходные материалы и комплектующие. Продукция компании успешно применяется на объектах самого различного назначения, а использование в работе передовых программных продуктов, в том числе BIM-моделирования, позволяет компании разрабатывать и вести масштабные проекты и брать на себя сложные технические решения.

Компанией BIMLIB был разработан каталог семейств Revit для BIM-модели систем вентиляции. Семейства разработаны в категориях:

  • Арматура воздуховодов (канальное оборудование для систем вентиляции) — клапаны, обратные клапаны, шумоглушители;
  • Воздуховоды — круглые (от 80мм до 2000мм), квадратные (от 100мм до 4000мм). Настроены типы трассировки как с использованием врезки, так и с использованием тройников. Предусмотрена возможность фланцевого и ниппельного соединения;
  • Воздухораспределители — решётки, переточные решётки, диффузоры круглые/прямоугольные, зонты вытяжные/вентиляционные;
  • Гибкие воздуховоды. Соединительные детали воздуховодов — адаптеры, фланцы, отводы, тройники, крестовины, врезки, переходы.

Представленные модели разработаны в виде загружаемых семейств категории «Арматура воздуховодов» для Revit. Формат файла семейств – rfa. Версия файлов Autodesk Revit 2017. Общие параметры семейства – параметры ФОП 2019.

В третьей части обзора продукции ООО «Вентум» рассматриваются семейства клапанов в подкатегориях:

  • дымовые клапаны;
  • противопожарные клапаны;
  • обратные клапаны;
  • клапан-дроссель;

Обзор семейств клапанов и их параметров

Семейства сделаны максимально удобными для пользователей. Все клапаны имеют зону обслуживания, которая может быть включена при установке соответствующей галочки в параметрах моделей. Зону обслуживания необходимо обеспечить свободной во избежание пересечений с другими инженерными сетями или конструкциями.

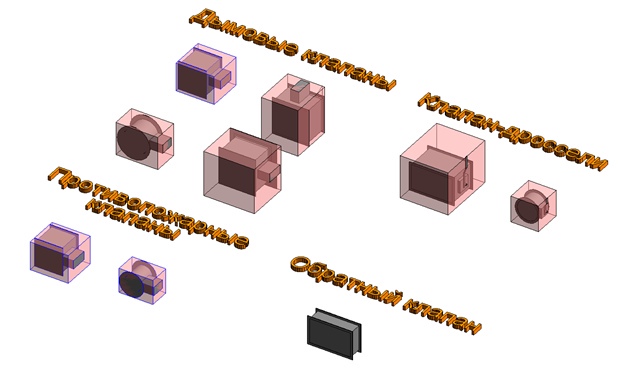

image-0 Общий вид разработанных моделей клапанов

Всего разработано:

  • 4 типа дымовых клапанов. Например, для прямоугольных воздуховодов размерами 300х300мм, 400х400мм с выбором двух месторасположений привода и клапан для круглых воздуховодов диаметром 300мм с решеткой и без, разных пределов огнестойкости. Габариты клапанов изменяемые, можно установить исходя из индивидуального подбора. В результате можно подобрать клапаны производительностью от 135 до 600 м3/час.
  • 2 типа клапан-дросселей: прямоугольного и круглого типов сечения с аналогичными техническими параметрами, с возможностью выбора месторасположения ручки переключения лопатки-полотна для контроля площади сечения воздухозабора.
  • 2 типа противопожарных клапанов: прямоугольного и круглого типов сечения с аналогичными техническими параметрами, с возможностью выбора месторасположения привода.
  • 1 тип обратного клапана – прямоугольного сечения с аналогичными техническими параметрами.

Для удобства пользователя все модели клапанов оснащены точками автоматического создания воздуховодов с элементами соединений в узлах поворота вентиляционной трассы.

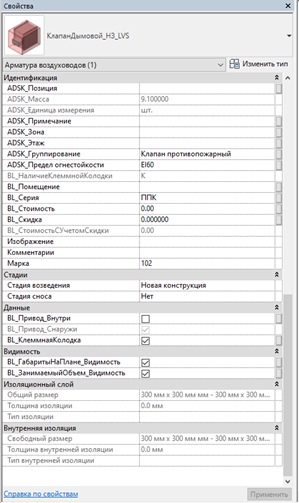

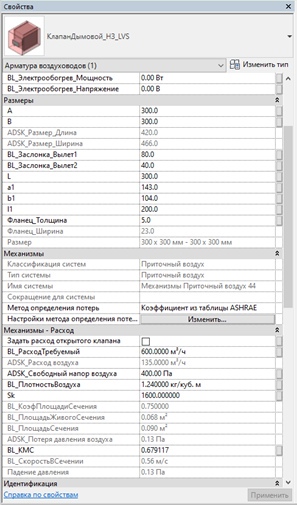

image-0 Свойства семейства на примере дымового клапана
image-1

Во всех моделях клапанов есть ряд параметров, которые можно изменить:

  • Габаритные размеры клапанов исходя из результатов расчета оборудования. Параметры «А» и «В» изменяют высоту и ширину клапана. Параметр «L» задает длину клапана.
  • Размеры и параметры механизмов и деталей необходимые для формирования зоны обслуживания: сечение, заслонки, фланцы и т.д. Параметры «а1», «b1», «l1» задают размеры привода клапана.
  • Зона обслуживания (Блок «Видимость») — включайте галочки сразу после установки, чтобы правильно разместить клапан в пространстве/плане и возможности ее экспорта в Navisworks и другие программы для проверки пересечений и коллизий. Параметр «x1» отвечает за дополнительное увеличение зоны обслуживания по ширине и высоте клапана.
  • Параметры для записи расхода, плотности, давления воздуха, коэффициент местного сопротивления и другие. При активации параметра «Задать расход открытого клапана», для расчёта параметра «ADSK_Расход воздуха» используется параметр «BL_РасходТребуемый». Параметр «BL_КМС» является суммой параметров «КМС_Клапан» и «КМС_Решетка» (для клапана LVDW). В случае, если параметр «Решётка» не активен, параметр «КМС_Решётка» не учитывается.
  • Блок «Данные» содержит изменяемые параметры расположения привода: внутри/снаружи, наличие клеммной колодки.
  • Блок идентификации — заполненные поля для категоризации клапана по огнестойкости, серии, стоимости и др. Пустые поля - для спецификаций, которые можно заполнить текстом.

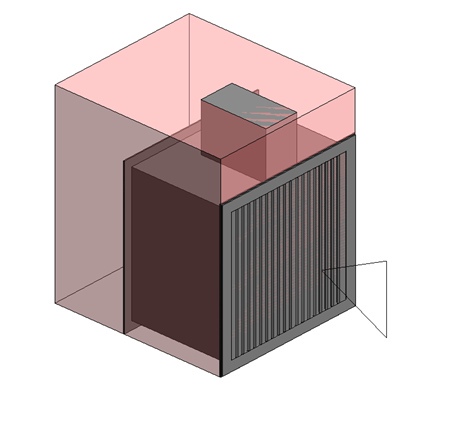

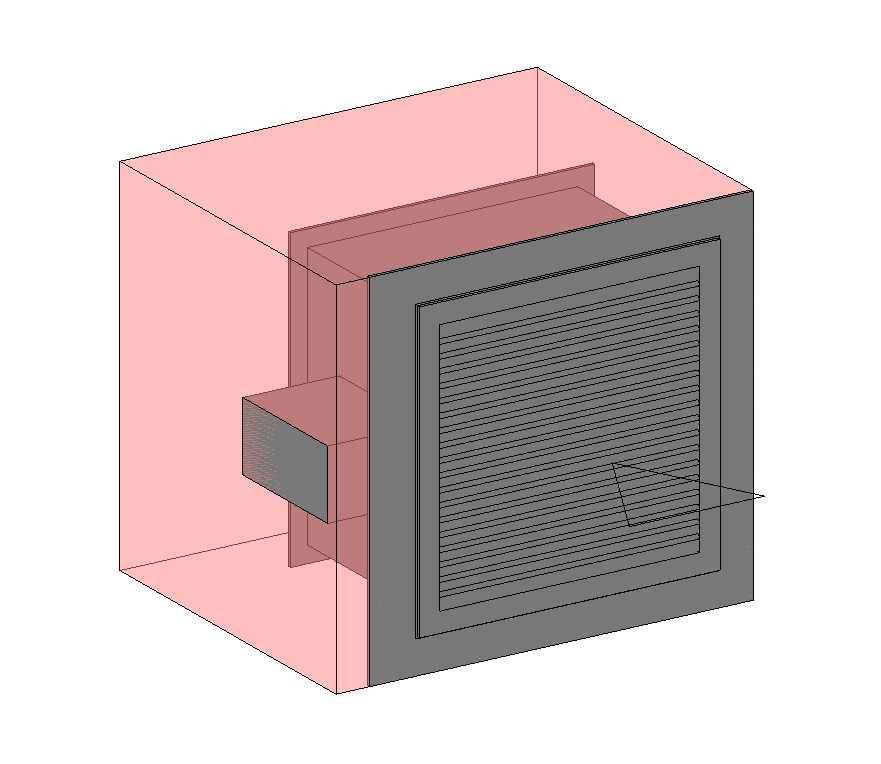

image-0 Клапан с вкл. зоной обслуживания и указанием направления движения воздуха

Во все семейства внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели. Также есть ряд параметров типа, нужных для подключения оборудования к электросетям и спецификаций.

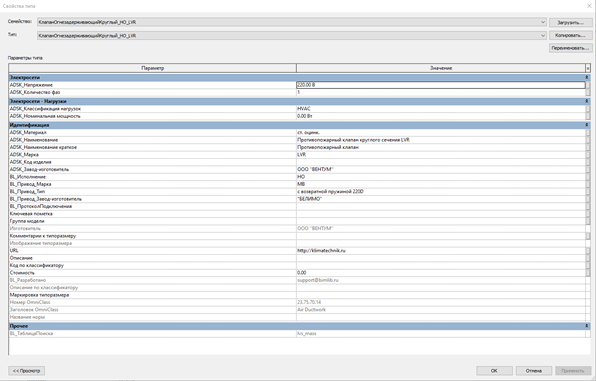

image-0 Пример свойств типа для противопожарного клапана. Аналогичные параметры заполнены и в остальных системах

Модели выполнены с тремя уровнями детализации.

На высокой — объемная модель с проработанной геометрией клапана и решётки, на средней менее детализированное изображение, на низкой — условное графическое обозначение. Геометрия поделена на три подкатегории: клапан — для геометрии клапан, Зона обслуживания — для геометрии зон обслуживания, УГО — для геометрии условного графического обозначения.

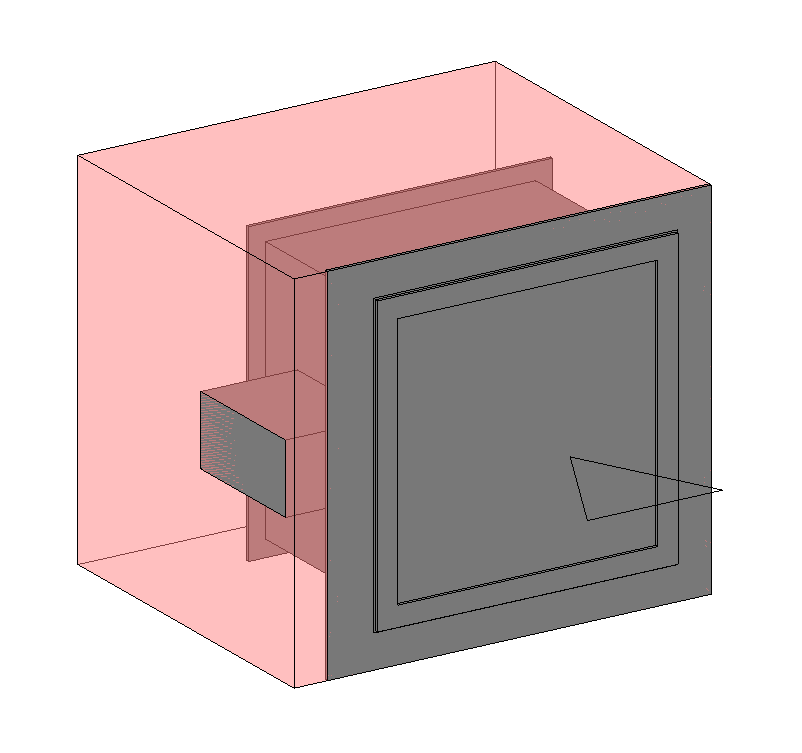

image-0 Пример высокого уровня детализации.
image-1 Пример среднего уровня детализации

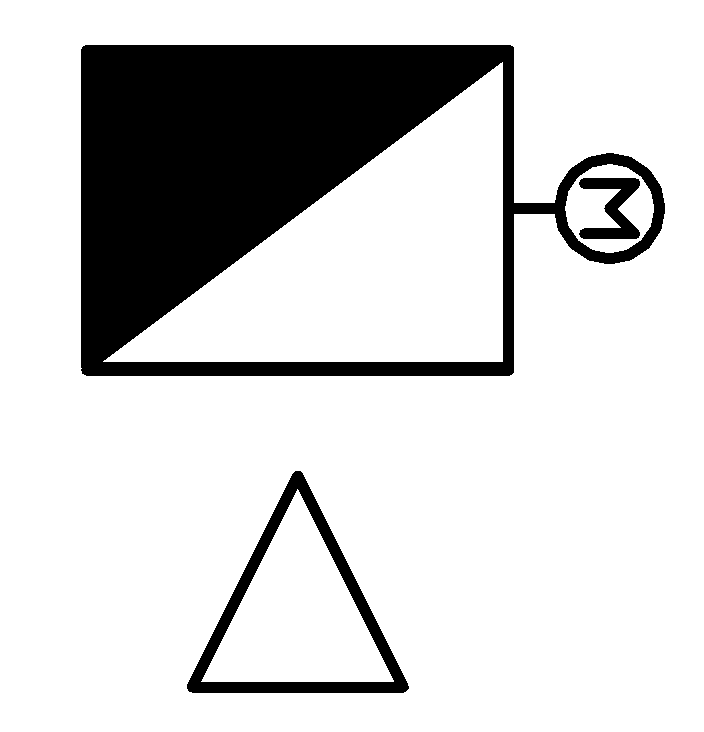

image-2 Пример низкого уровня детализации (план)

В семействах установлены точки создания воздуховодов, растягивая которые, можно перейти к созданию воздуховода в любом направлении с автоматическим формирование отводов в углах трассы.

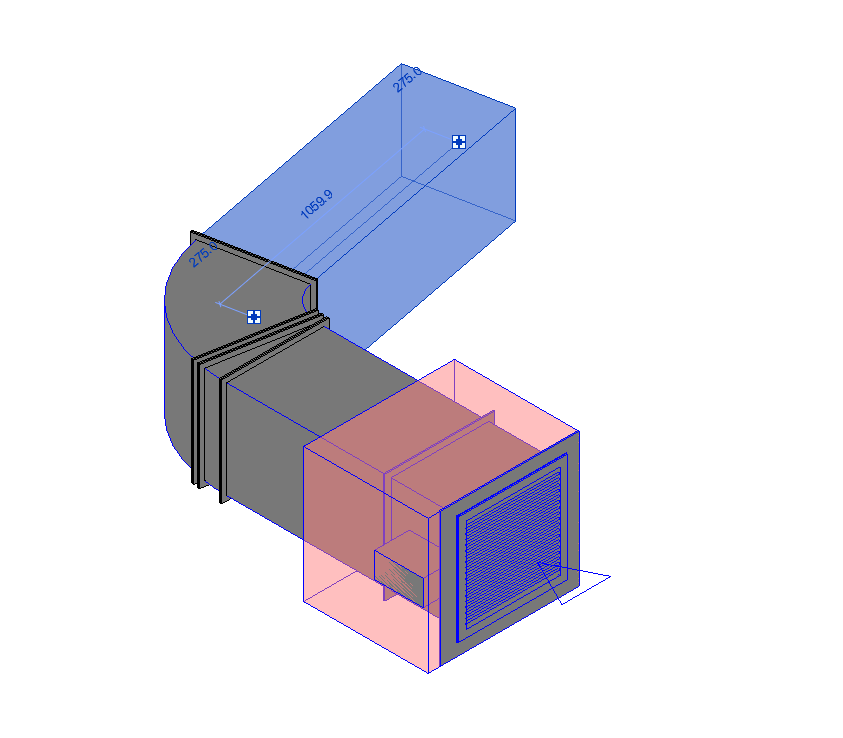

image-0 Пример создания воздуховода от клапана

Ниже представлены настройки воздуховодов. Изменяемые – геометрические зависимости, размеры, тип системы, фиксация стороны, дополнительные расход, ряд автоматически вычисляемых параметров для спецификаций и чертежей.

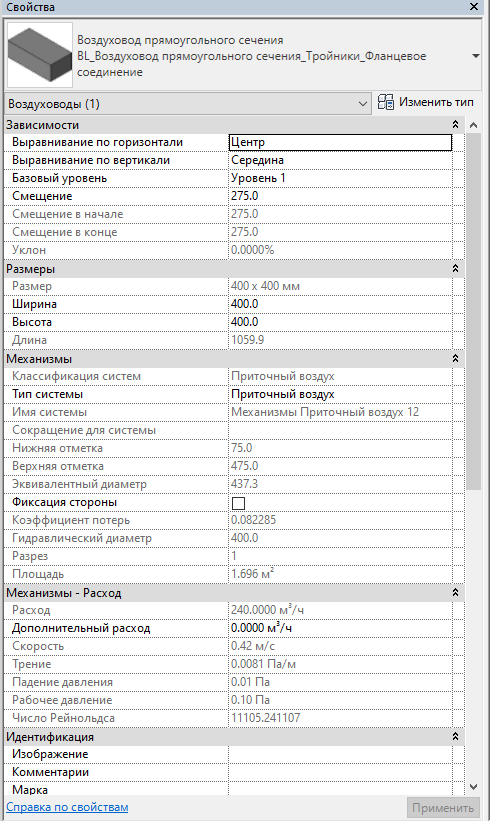

image-0 Настройки воздуховодов

Представленный каталог «Ведомости и спецификации» содержит спецификацию по ГОСТ и спецификацию с техническими данными по каждой модели клапана.

image-0

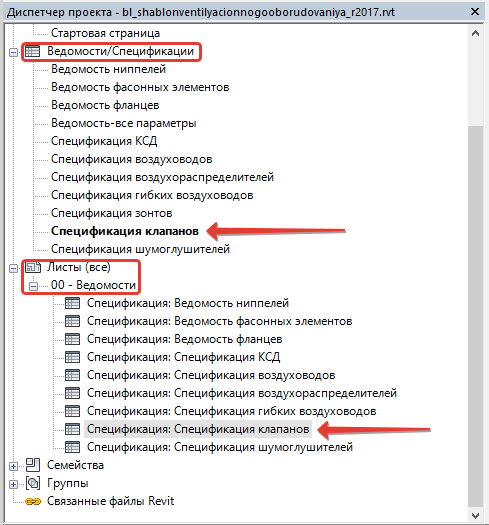

Более удобно будет с ними ознакомиться на листе 00 — Ведомости. Здесь можно увидеть типы клапанов, а также изучить их характеристики и параметры.

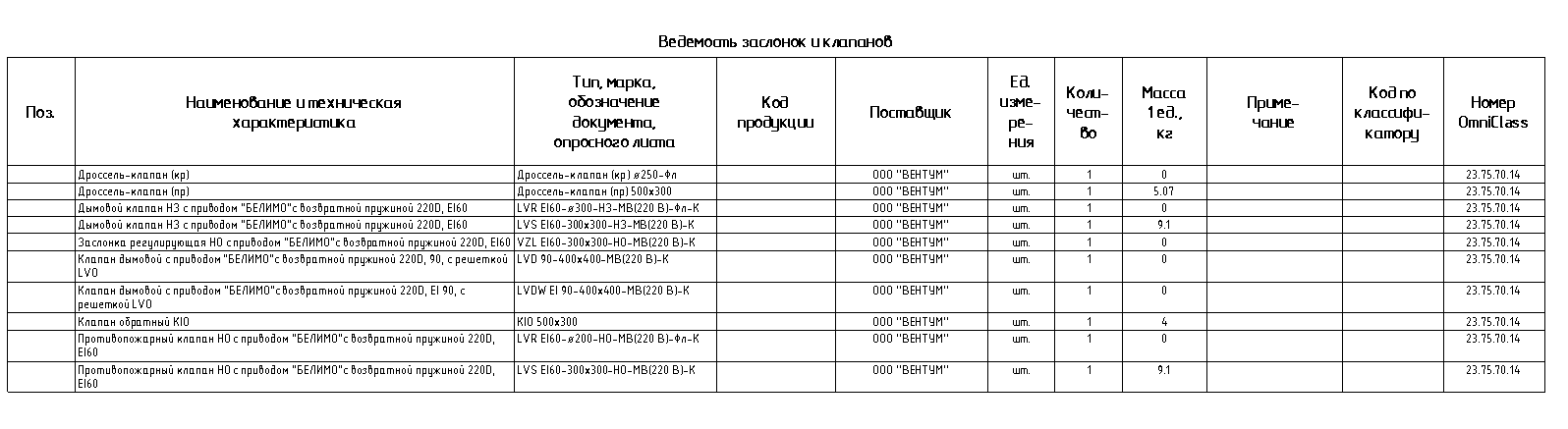

image-0 Ведомость заслонок и клапанов

Для размещения моделей необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Системы», после чего кликнуть по плитке «Арматура воздуховодов», и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

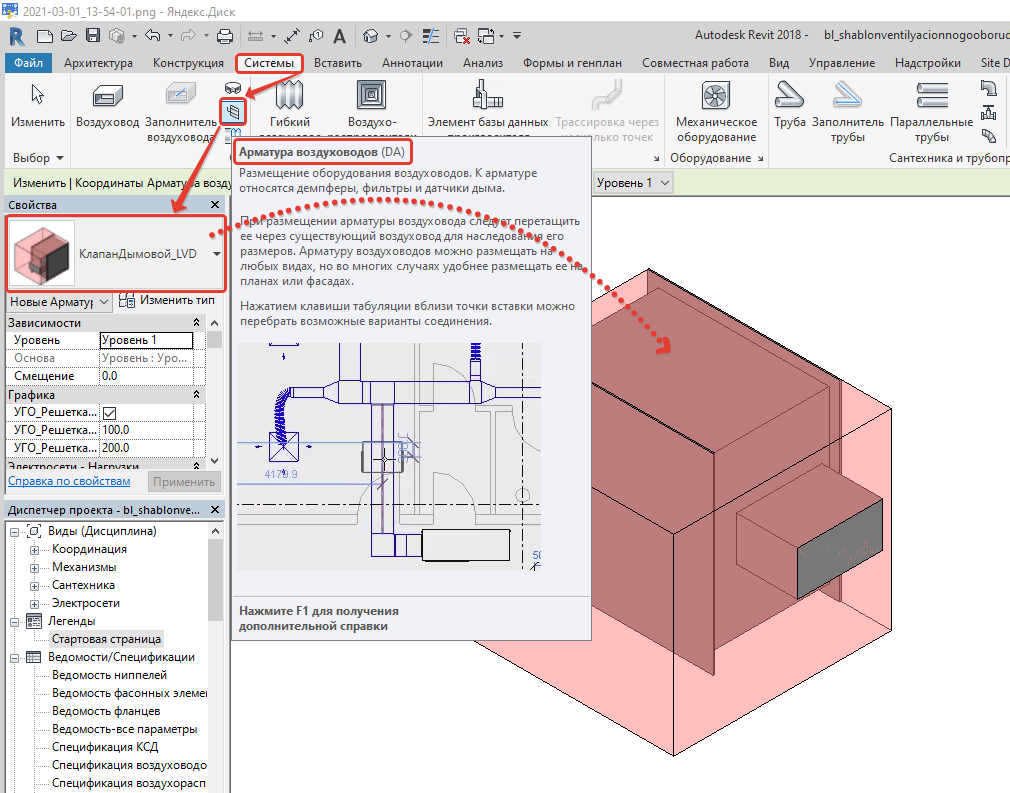

image-0 Пример 1. Размещение модели в проекте

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Арматура воздуховодов» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо.

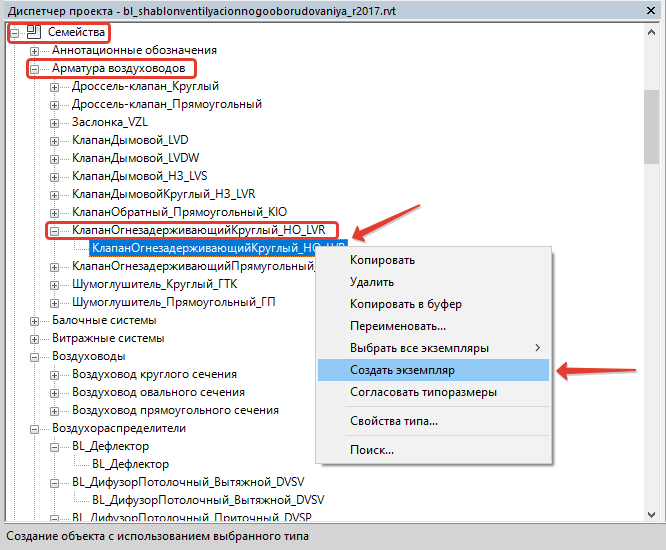

image-0 Пример 2. Размещение модели в проекте
