Обзор плагинов по работе с параметрами в семействах и моделях Revit
![Обзор плагинов по работе с параметрами в семействах и моделях Revit](/uploads/blogs/2021-11/photo1636542898 (1)_618bba9986083.jpeg)
Статья-обзор посвящена плагинам по работе с общими (и не только) параметрами в семействах и моделях Revit. Разберем, с помощью чего можно быстро скопировать, переименовать, создавать и связывать параметры. Пройдемся по плюсам и минусам каждого плагина.
Будет полезно в первую очередь для BIM-координаторов/моделлеров/менеджеров. Также некоторые плагины полезны и проектировщикам при работе в модели.
![](/uploads/blogs/2021-11/photo1636369989 (1)_618bab1194fea.jpeg)
ParaManager
- Бесплатный плагин,
- разработчик – DiRoots
- Revit 2017 – Revit 2022

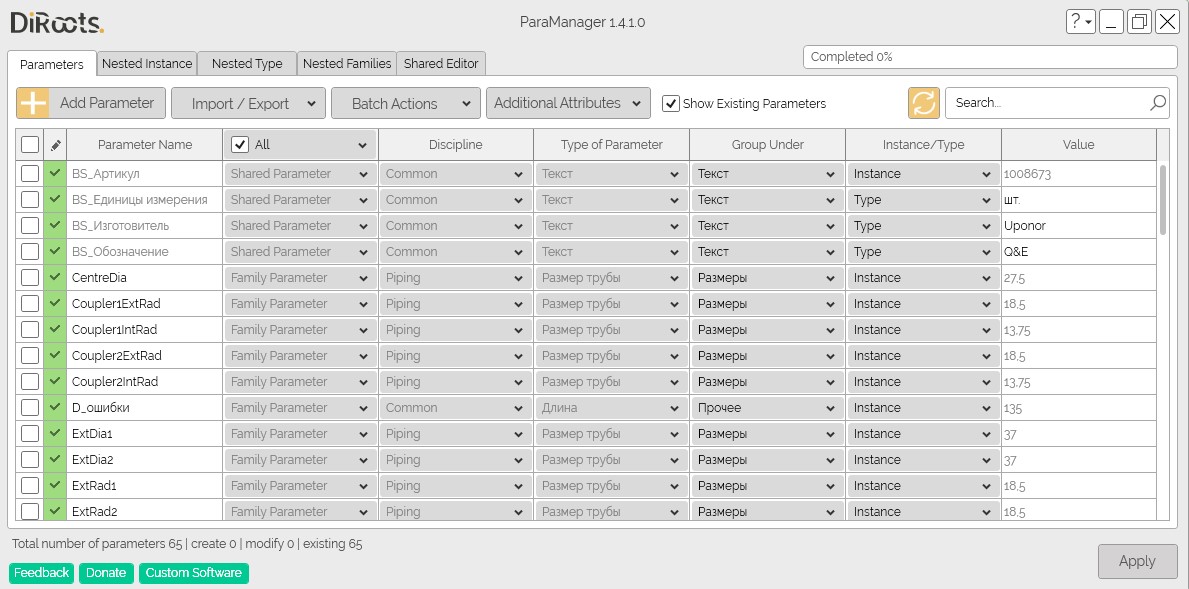

Наиболее известный в последнее время плагин ParaManager от DiRoots.
Продвинутый, но не очень интуитивно понятный плагин.
Отличительная особенность – возможность добавлять общие параметры из разных ФОП за одну итерацию, при этом нет привязки к ФОПу, заложенному в Revit.
*Плагин динамично развивается, во время написания статьи успел обновиться и расширить свой функционал.
![ParaManager](/uploads/blogs/2021-11/12_618bac619ed79.jpg?size=0x-)
Плюсы
- можно копировать параметры из одного семейства в другие;
- можно вставлять список общих параметров из .csv и .xlsx;
- есть возможность удалять параметры;
- есть возможность менять свойства параметра (описание, видимость и т.д.);
- легко выбрать группировку параметров;
- быстро создаются новые общие параметры и параметры семейства;
- встроенный поиск по ФОП и параметрам внутри семейства;
- связывает и удаляет связи вложенных и родительских семейств.
Минусы
- работает только с семействами, размещёнными в пространстве модели;
- не копирует значения параметров из семейства в семейство;
- не считывает параметры, если они заблокированы формулой (просто не видит их при копировании);
- не видит параметры, изначально существующие в шаблоне семейства;
- нет русского, надеемся, у вас уже нет с этим проблем).
Актуальная версия на момент написания статьи – 1.4.1.0 (13.09.2021).
Ссылка на плагин – https://diroots.com/revit-plugins/manage-revit-parameters-in-projects-and-families-with-paramanager/#downloadForm
ModPlus
- Копировать параметры
- Пакетное переименование в семействах
- Связь параметров вложенных семейств
Платные, бесплатные, подходит для Revit 2017 – Revit 2022.
У ModPlus сразу 3 плагина с полезным для нас функционалом:

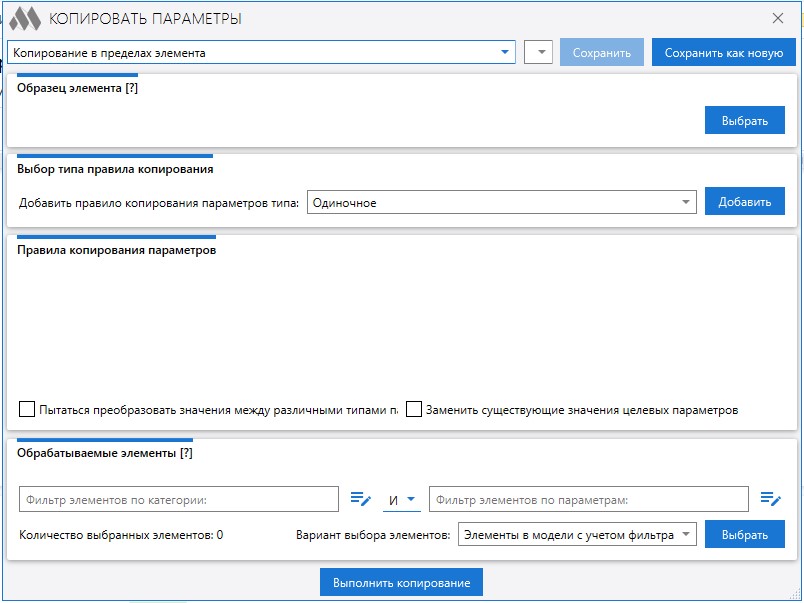

Копировать параметры – копирует значения параметров внутри проекта по заданным правилам.
Отличительная особенность – возможность копирования составного значения- «склейка» параметров (из нескольких параметров в один). Присутствуют фильтры выбора элементов по категориям и значениям параметров.
Больше подходит для проектировщиков, так как все манипуляции с параметрами происходят внутри проекта.
Варианты копирования:
Классификация по обрабатываемым элементам:
- Копирование в пределах элемента (из одного параметра в другой в рамках семейства);
- Копирование из одного элемента в несколько (из одного семейства в несколько, исходный элемент выбирается в модели, выборка обрабатываемых элементов через фильтр, одно-несколько);
- Копирование из основы в дочерние элементы (из несколько семейств, выбранных фильтром в несколько обрабатываемых элементов, выбранных фильтром, несколько-несколько).
Классификация по типу правил копирования:
- Одиночное копирование (значение параметра копируется в другой параметр без изменений);
- Составное копирование (значения копируется из нескольких исходных параметров в один целевой параметр).
![ModPlus](/uploads/blogs/2021-11/34567%D0%B3%D1%88_618baf597d6ab.jpg?size=0x-)
Плюсы
- наличие полной инструкции и возможность оперативно связаться с разработчиками;
- возможность копирования составного значения (склейка);
- не только копирует, но и заменяет значения;
- может менять тип данных при копировании, если это необходимо.
Актуальная версия на момент написания статьи – 1.1.0.0 (01.06.2021).
Ссылка на плагин с подробнейшим описанием и инструкцией: https://www.modplus.org/ru/revitplugins/mprcopyparametervalues

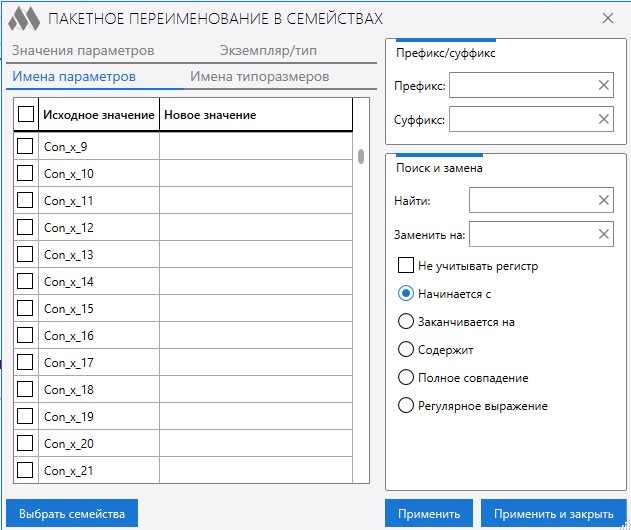

Пакетное переименование в семействах – переименовывает имена параметров, имена типов, значений параметров в указанных семействах.
Полезен как разработчикам семейств, так и проектировщикам.
Отличительная особенность – использование регулярных выражений при поиске.
Работает следующий образом:
1. После выбора нужных семейств (3 варианта выбора, см. справку по плагину) открывает их и считывает нужные данные: имена параметров, имена типов или значения параметров.
2. Убирает дубликаты.
В результате получаем список в котором мы можем добавлять префиксы и суффиксы, искать и заменять значения с помощью определенных фильтров:
- начинается с;
- заканчивается на;
- содержит;
- полное совпадение;
- регулярное выражение (пару выражений сильно упростит вам жизнь).
![image-0](/uploads/blogs/2021-11/%D0%B2%D0%B0%D0%BF%D1%80%D0%BE%D0%BB%D0%B4%D0%B6_618bb0848d90b.jpg?size=0x-)
Плюсы
- работает с вложенными семействами;
- семейства не должны быть загружены в проект;
- несколько фильтров поиска;
- бесплатный.
Минусы
- открывает файлы семейств.
Актуальная версия на момент написания статьи – 1.1.4.0 (07.11.2020).
Ссылка на плагин с подробнейшим описанием и инструкцией: https://www.modplus.org/ru/revitplugins/zfifamilyrenametool

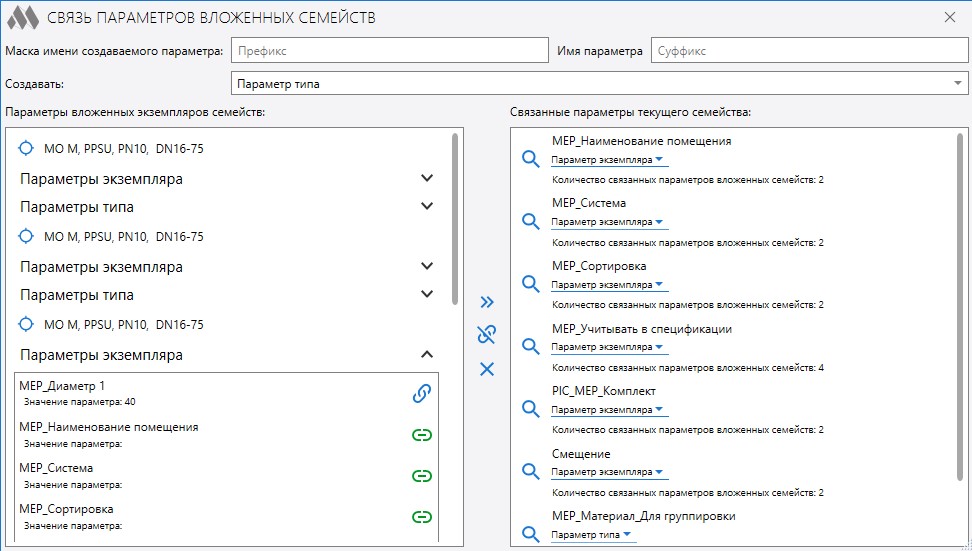

Связь параметров вложенных семейств – как понятно из названия, устанавливает связь между параметрами вложенных семейств с параметрами родительского семейства.
Такая функция есть и у ParaManager, но именно этот плагин позволяет создавать сразу несколько параметров для связи внутри вложенного семейства.
![image-0](/uploads/blogs/2021-11/%D0%BD%D0%B5%D0%BA%D0%B5_618bb16a579c2.jpg?size=0x-)
Плюсы
- не только создаёт связи, но и удаляет их;
- создаёт сразу несколько параметров в родительском семействе;
- можно посмотреть, с какими именно параметрами вложенного семейства связан параметр родительского семейства.
Минусы
- работает с открытым семейством в редакторе семейств.
BFSP Replacer
- Разработчик – BIM2B
- Платный
- Revit 2017 – Revit 2022
Нашумевший в свое время плагин.
Заменяет общие параметры в семействе при сохранении значений.
Отличительной особенностью является замена значений не только в семействах, но в файлах каталогов семейств.
Плюсы
- работает с вложенными общими семействами;
- семейства не должны быть загружены и размещены в модели (работает с файлами семейств);
- возможность сохранять пресеты мапинга параметров;
- за раз можно заменить параметры в большом количестве семейств (>50 шт.);
- сохраняет значения;
- сохраняет формулы;
- логирование изменений: когда, что на что заменено и сколько потребовалось времени по каждому семейству.
Минусы
- работает только с 1-им ФОП за одну итерацию;
- нельзя конвертировать тип данных (число-текст). Сделано во избежание нарушений в работе формул;
- нельзя изменять группировку параметров;
- не работает с вложенными необщими семействами. Могут быть проблемы с семействами-контейнерами.
Ссылка на плагин:
http://bim2b.ru/obrabotka-korporativnoy-biblioteki-revit-1929-semeystv-za-2-dnya

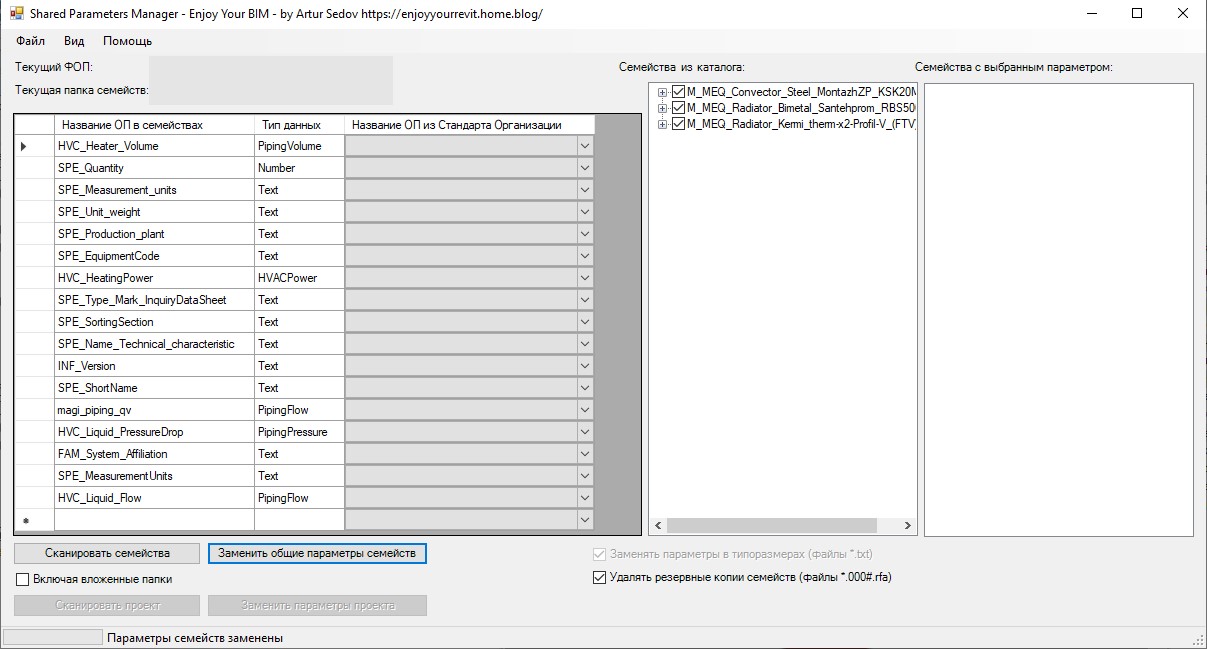

SPManager
- Разработчик – Artur Sedov
- Бесплатный аналог предыдущего плагина
![image-0](/uploads/blogs/2021-11/%D1%80%D0%BA%D1%83%D0%BF%D0%BE%D1%83%D0%BA%D1%80_618bb38844ef6.jpg?size=0x-)
Плюсы
- сохраняет значения;
- сохраняет формулы;
- семейства не должны быть загружены и размещены в модели (работает с файлами семейств);
- можно заменять сразу пачку семейств.
Минусы
- не заменяет параметры во вложенных семействах.
Ссылка на плагин:
https://forums.autodesk.com/t5/revit-i-navisworks-russkiy/paketnaya-zamena-obshchih-parametrov-v-semeystvah/td-p/8904833
maksl_AddIns (Пакетное добавление параметров)
- Разработчик – maks.l

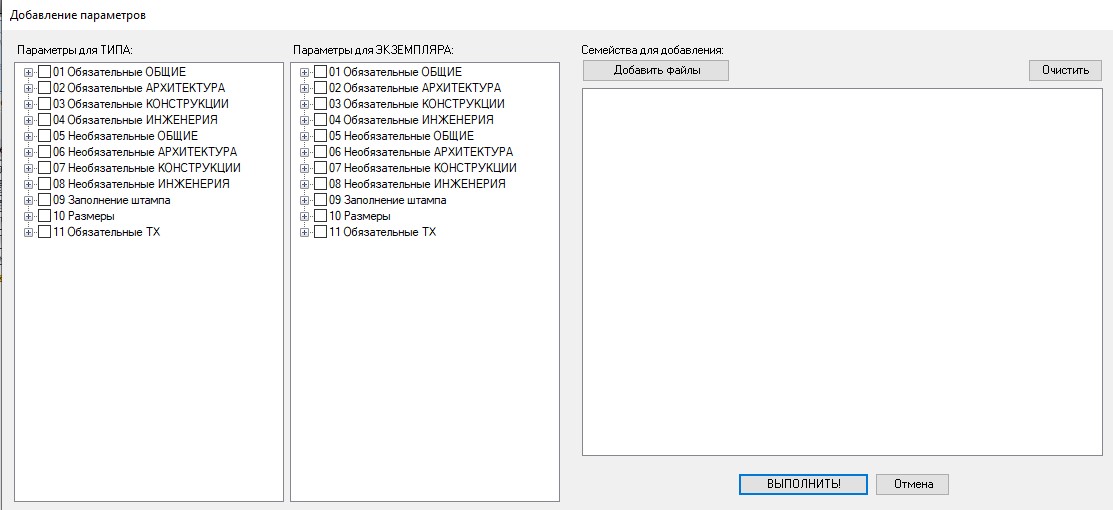

Добавляет пачку общих параметров (по типу/экземпляру) в файлы семейств.
Простенький, но интуитивно понятный плагин от пользователя maks.l
![image-0](/uploads/blogs/2021-11/%D0%B5%D0%BA%D0%B5%D0%BA%D0%B5%D0%BA%D0%B5%D0%BA%D0%B5%D0%BA_618bb46cdab19.jpg?size=0x-)
Плюсы
- семейства не должны быть загружены и размещены в модели (работает с файлами семейств).
Минусы
- нет возможности выбирать группирование параметра;
- нет возможности сохранения пресетов параметров для добавления;
- не добавляет параметры во вложенные семейства;
- нет поиска параметров в ФОПе;
- параметры не отсортированы по алфавиту (неудобно выбирать);
- за одну итерацию можно добавить параметры только из одного ФОПа.
Ссылка на плагин:
https://forums.autodesk.com/t5/revit-i-navisworks-russkiy/paketnoe-dobovlenie-obshchih-parametrov-v-semeystva/m-p/8281595#M22015
https://drive.google.com/drive/folders/11UDrGuaDythnKz8ofXn3JS9ZGIt7sFKh
Примечание
При обработке всей библиотеки нужно помнить про один не очень приятный нюанс: при замене связующего параметра в родительском семействе рвётся связь с вложенным семейством. То есть если мы через плагины или руками заменили параметр, то необходимо связывать параметры во вложенных и родительских по новой. Для этого есть свои плагины, например Связь параметров вложенных семейств от ModPlus или ParaManager от DiRoots.
Family Manager
- Разработчик – BIM step
- Платный
- Revit 2019 – Revit 2022
Функционал
- Обработка типов и параметров
- Добавить параметры
- Обработка семейств
- Обработка откр. семейства
- Копия из семейства

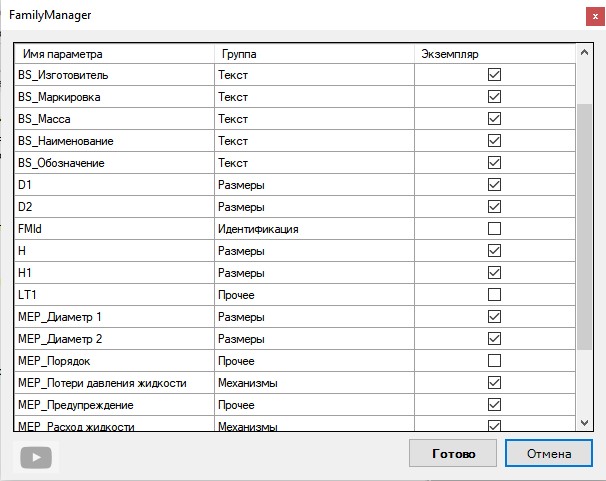

Сразу 5 отдельных плагинов во вкладке «BIM-мастер». Данные плагины идут в пакете для BIM-менеджера.
Family Manager переназначает группирование у параметров и делать параметр «По экземпляру» или «По типу».
![image-0](/uploads/blogs/2021-11/%D1%80%D0%BF%D1%80%D1%80%D1%80_618bb62c4f59c.jpg?size=0x-)
Плюсы
- использование галочки экономит клики).
Минусы
- нельзя пакетно изменить группу и тип параметра, как это реализовано в ParaManager.

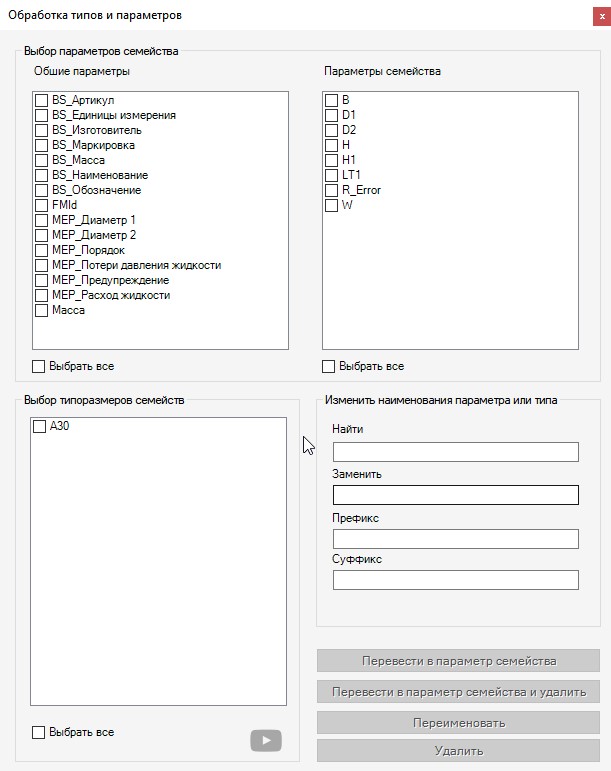

Обработка типов и параметров – во многом повторяет функционал ParaManager.
Что умеет:
- изменяет ОП, при этом переводя их в параметры проекта;
- удаляет ОП и параметры семейства;
- удаляет типоразмеры;
- умеет переименовывать имена параметров;
- умеет переименовывать имена типоразмеров.
![image-0](/uploads/blogs/2021-11/%D0%B3%D0%B8%D0%B3_618bb6c6d6264.jpg?size=0x-)
Плюсы
- умеет искать значения и заменять их у группы типоразмеров/параметров.
Минусы
- работает только в редакторе семейства, с открытым семейством.

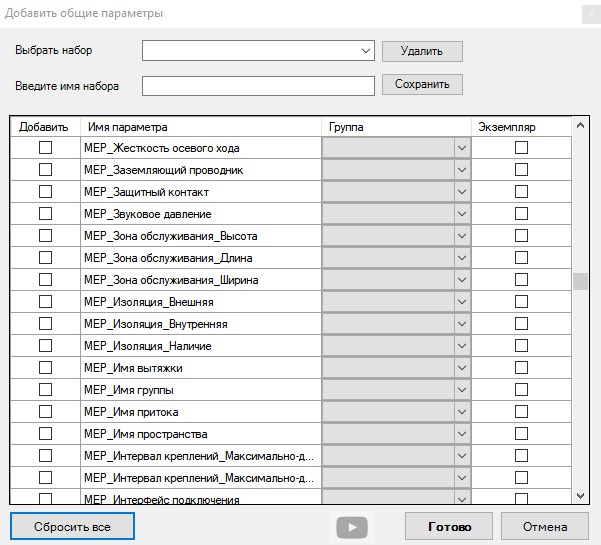

Добавить параметры – добавляет ОП в открытые семейства.
![image-0](/uploads/blogs/2021-11/%D1%83%D1%83%D1%83%D1%83%D1%83_618bb73f9d768.jpg?size=0x-)
Плюсы
- использование галочки, а не выпадающего списка – так удобнее и быстрее;
- возможность сохранять списки параметров (наборы) внутри самого плагина.
Минусы
- нельзя пакетно менять группирование параметры;
- ОП не сгруппированы, а отображены большим списком;
- работает только с открытым семейством;
- ФОП берется из Revit, то есть нельзя выбрать другой ФОП внутри плагина.

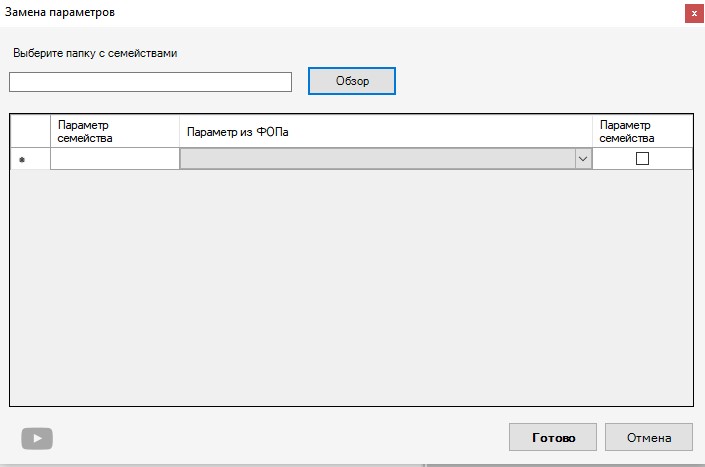

Обработка семейств – заменяет общие параметры, которые уже были в семействе на ваши общие параметры, может делать чужие ОП параметрами семейства.
Отличительной особенность плагина является сохранение связи между вложенным и родительским семейством (см. примечание).
То есть плагин делает старый общий параметр, связанный с вложенным, параметром семейства, а не удаляет. При этом в формулу новых общих параметров будут записаны имена старых параметров.
![image-0](/uploads/blogs/2021-11/%D0%BA%D0%BA%D0%BA%D0%BA%D0%BA%D0%BA_618bb7fe71bcd.jpg?size=0x-)
Плюсы
- работает с пачкой семейств;
- работает с вложенными семействами;
- не теряется связь с параметрами вложенного семейства.
Минусы
- ФОП берется из Revit, то есть нельзя выбрать другой ФОП внутри плагина;
- нет группировки ФОПа.

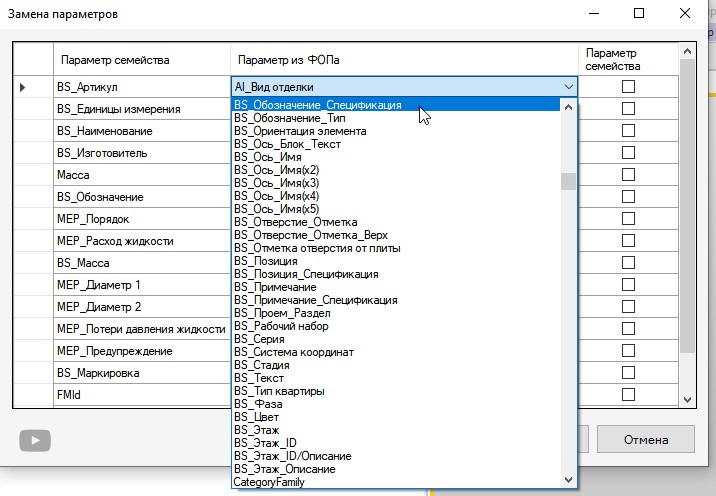

Обработка откр. семейств – всё тоже самое что и предыдущий плагин, но работает только с одним открытым семейством.
![image-0](/uploads/blogs/2021-11/%D0%BF%D1%80%D1%80%D1%80%D1%80_618bb89207d07.jpg?size=0x-)

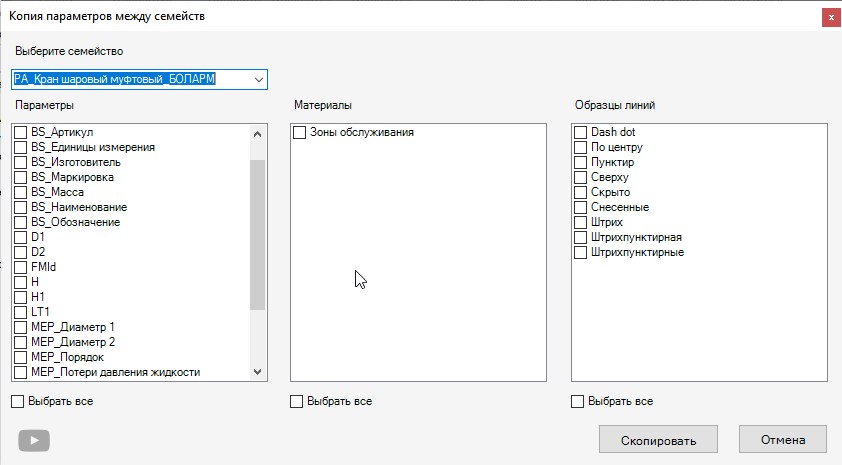

Копия из семейства – копирование из семейства в семейство общие параметры, материалы и образцы линий.
![image-0](/uploads/blogs/2021-11/%D0%B0%D0%BA%D0%BA%D0%BA_618bb8c22cfc2.jpg?size=0x-)
Плюсы
- можно копировать из вложенного семейства в другое родительское/вложенное.
Минусы
- копирует из одного в одно;
- оба семейства должны быть открыты;
- не копирует формулы.
Говоря про все плагины BIM Step, хочется отметить быструю обратную связь от разработчиков.
Ссылка на плагин с подробнейшим описанием и инструкцией:
https://www.bimstep.com/plugins
BIMUP
- Копирование параметров семейств Revit
Платный, подходит для Revit 2017 – Revit 2021.

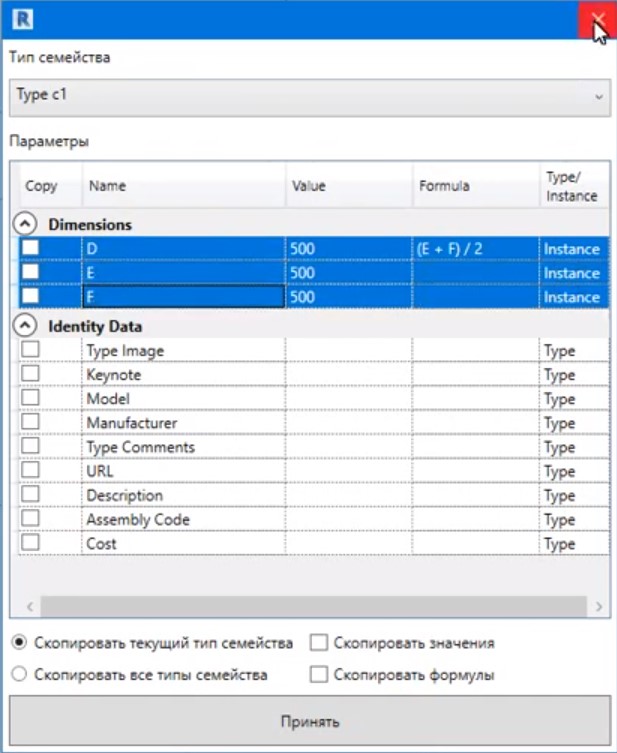

Копирует свойства и параметры из одного семейства в другие внутри проекта.
Можно настроить группировку. Самое главное – копирует формулы.
![image-0](/uploads/blogs/2021-11/%D0%BA%D0%B5%D0%BA%D0%BA%D0%B5%D0%BA%D0%B5%D0%BA_618bb9c43f03f.jpg?size=0x-)
Плюсы
- копирует формулы;
- можно посмотреть значение, формулу и тип параметра у исходного семейства.
Минусы
- работа внутри проекта.
Ссылка на плагин с подробнейшим описанием и инструкцией:
https://bimup.ru/downloads/revit/
Заключение
Использование данных плагинов в работе позволит сократить выполнение рутинных задач. Главное сохраняйте резервные копии семейств, ФОПа и открывайте плагины в пустом проекте.
